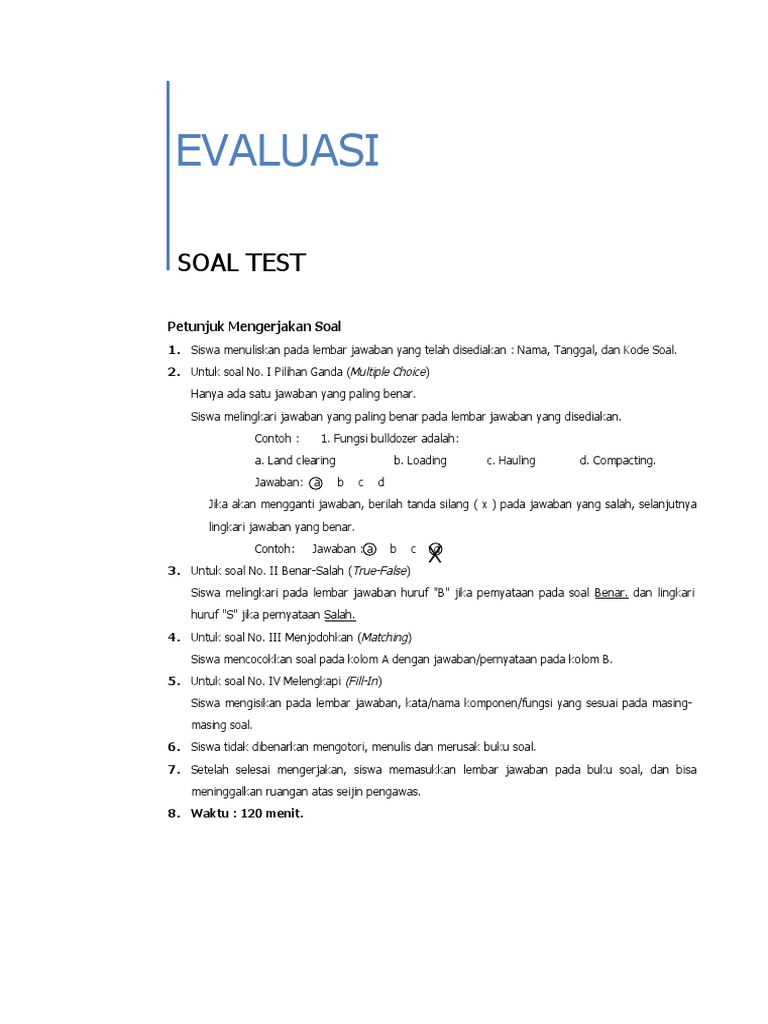

EVALUASI

SOAL TEST

Petunjuk Mengerjakan Soal

1. Siswa menuliskan pada lembar jawaban yang telah disediakan : Nama, Tanggal, dan Kode Soal.
2. Untuk soal No. I Pilihan Ganda (Multiple Choice)
Hanya ada satu jawaban yang paling benar.
Siswa melingkari jawaban yang paling benar pada lembar jawaban yang disediakan.
Contoh : 1. Fungsi bulldozer adalah:
a. Land clearing b. Loading c. Hauling d. Compacting.
Jawaban: a b c d
Jika akan mengganti jawaban, berilah tanda silang ( x ) pada jawaban yang salah, selanjutnya
lingkari jawaban yang benar.
Contoh: Jawaban : a b c
Xd
3. Untuk soal No. II Benar-Salah (True-False)
Siswa melingkari pada lembar jawaban huruf "B" jika pemyataan pada soal Benar. dan lingkari
huruf "S" jika pernyataan Salah.
4. Untuk soal No. III Menjodohkan (Matching)
Siswa mencocokkan soal pada kolom A dengan jawaban/pernyataan pada kolom B.
5. Untuk soal No. IV Melengkapi (Fill-In)
Siswa mengisikan pada lembar jawaban, kata/nama komponen/fungsi yang sesuai pada masing-
masing soal.
6. Siswa tidak dibenarkan mengotori, menulis dan merusak buku soal.
7. Setelah selesai mengerjakan, siswa memasukkan lembar jawaban pada buku soal, dan bisa
meninggalkan ruangan atas seijin pengawas.
8. Waktu : 120 menit.
Pilihan Ganda

Siswa memberi tanda silang (X) pada jawaban a, b , c dan d yang paling benar dari soal-soal di
bawah ini.

1. Klasifikasi tools secara umum adalah seperti disebutkan di bawah ini, KECUALI ...
a. Common tools
b. Measurement tools
c. Hand tools
d. Diagnostic tools

2. Di bawah ini adalah macam-macam common tools, KECUALI ...

a. Pipe wrench
b. Hooks wrench
c. Push tools
d. Torque wrench

3. Open end wrench sladge hammer merupakan …

a. Tools yang bisa digunakan untuk tempat-tempat yang tersembunyi.
b. Termasuk open end wrench yang tidak mempunyai sudut kemiringan pada ujungnya.
c. Tools yang digunakan untuk berbagai macam ukuran nut dengan cara di-adjust.
d. Merupakan bentuk lain dari single open wrench yang dapat disambung dan dipukul
dengan palu.

4. Kunci (spaner) yang memiliki kepala ring (box) pada salah satu ujung dan ujung yang lainnya
terbuka (open end) disebut ...
a. Open end wrench
b. Box wrench
c. Combination wrench
d. Adjustable wrench

5. Tools untuk melepas dan memasang snap ring pada poros bagian luar adalah ...
a. Snap ring plier
b. External snap ring plier
c. Neddle nose plier
d. Internal snap ring plier

6. Diagonal pliers berfungsi untuk …

a. Memotong kawat berdiameter besar.
b. Untuk menarik cutter pin.
c. Pliers yang dapat dikombinasikan dengan peralatan lain.
d. Memegang benda dengan jaws-nya dan dapat di-adjust.

7. Cara penggunaan torque wrench yang benar adalah ...

a. Torque wrench dapat diputar bolak balik.
b. Dalam penggunaanya torque wrench dengan sedikit dihentak.
c. Jika dibutuhkan torque yang besar bisa menggunakan extention adapter.
d. Kalibrasi tidak diperlukan apabila torque wrench selalu di-release setelah digunakan.
8. Ratchet handle adalah …
a. Handle yang dapat meluncur bebas pada ujung handle.
b. Handle yang ujungnya bengkok dan ujungnya persegi empat.
c. Handle yang dapat memutar pada satu arah.
d. Handle yang dapat diputar dengan sudut yang dikehendaki.

9. Jenis chisel yang digunakan untuk membuat groove setengah lingkaran dan memotong chip
disudut yang beradius adalah ...
a. Round nose chisel
b. Cape Chisel
c. Flat Cold Chisel
d. Diamond Point Chisel

10. Kikir yang digunakan untuk almunium dan steel sheets adalah ...
a. Curved tooth file
b. Rasp cut file
c. Double cut file
d. Single cut file

11. Berdasarkan bahannya, soft hammer dibagi menjadi beberapa jenis, diantaranya ...
a. Plastik
b. Baja
c. Besi
d. Ball pen

12. Alat yang digunakan untuk membuat ulir bagian dalam adalah ...
a. Chisel
b. Taps
c. File
d. Dies

13. Special tool adalah ...

a. Alat yang dibuat bentuknya sesuai dengan permintaan.
b. Tool dengan bahan yang lebih kuat dibanding dengan tool biasa.
c. Alat kerja bantuan bagi alat kerja utama.
d. Tool yang hanya digunakan Khusus untuk pekerjaan tertentu
14. Holder berfungsi untuk …
a. Memasukkan piston ke dalam linner
b. Mengangkat silinder block .
c. Memasang bushing camp shaft pad silinder block sehingga tidak mengalami kerusakan.
d. Mengukur kerataan nozzle pada silinder head.

15. Feeler gauge digunakan untuk …

a. Mengukur valve clearance.
b. Mengukur filet radius crankshaft.
c. Mengukur protusion pada linner.
d. Mengukur end play.
16. Alat yang sesuai untuk melepas bearing adalah …
a. Tap
b. Puller
c. Pliers
d. Punch

17. Box wrenches specific digunakan untuk …

a. Mengencangkan dan mengendurkan nut pada flange steering clutch.
b. Melakukan disassembly steering clutch.
c. Untuk melepas drum assy pada inner & outer flange pada steering clutch.
d. Untuk press fitting steering flange pada housing.

18. Vernier caliper dapat digunakan untuk …

a. 2 jenis pengukuran
b. 3 jenis pengukuran
c. 4 jenis pengukuran
d. 5 jenis pengukuran

19. Pemakaian dial indicator dapat digunakan untuk mengukur …

a. Mengukur ketinggian suatu benda.
b. Mengukur kebengkokkan suatu benda.
c. Mengukur kekasaran suatu benda.
d. Mengukur radius suatu benda.

20. End play pada crankshaft diukur dengan menggunakan tools …

a. Dial indicator magnetic base.
b. Out side micrometer.
c. Vernier caliper.
d. Convex scale.

21. Alat yang dapat digunakan untuk mengetahui ukuran ulir dari bolt adalah ...
a. Dial gauge
b. Dial indicator
c. Pressure gauge
d. Thread gauge

22. Alat yang digunakan untuk mengukur berat jenis elektrolit adalah …
a. Multitester
b. Hydrometer
c. Tachometer
d. Coolant tester

23. Fungsi pressure gauge adalah seperti disebutkan di bawah ini, KECUALI ...
a. Mengukur pressure oli.
b. Mengukur pressure udara.
c. Mengukur pressure bahan bakar.
d. Mengukur pressure gas buang.
24. Compression gauge berfungsi untuk …
a. Mengukur tekanan udara dalam cylinder linner.
b. Mengukur tekanan udara dalam oil pan.
c. Mengukur tekanan udara dalam tangki.
d. Mengetahui kerapatan celah ring piston.

25. Blowby checker dapat digunakan untuk mengukur …

a. Tekanan udara dalam cylinder linner.
b. Tekanan udara dalam intake manifold.
c. Tekanan udara dalam oil pan.
d. Tekanan udara dalam exhaust manifold.

26. Tachometer dapat digunakan untuk mengukur …

a. Tenaga engine
b. Putaran engine
c. Temperature engine
d. Ketepatan penyemprotan fuel engine

27. Secara umum, sling dapat dibagi menjadi 3 (tiga) jenis, seperti disebutkan di bawah ini,
KECUALI ...
a. Webbing sling
b. Wire sling
c. Steel sling
d. Chain sling

28. Kondisi wire sling yang tidak boleh digunakan adalah ...
a. Merenggang
b. Terkena oli
c. Pilinan berubah
d. Tertekuk

29. Terdapat dua jenis shackle, diantaranya …

a. Shackle busur D
b. Shackle D
c. Shackle berleher
d. Shackle tanpa leher

30. Jenis eyebolt yang hanya boleh digunakan untuk pengangkatan vertikal saja adalah …
a. Eyebolt busur D
b. Eyebolt D
c. Eyebolt berleher
d. Eyebolt tanpa leher
TRUE – FALSE
Berikan tanda silang pada lembar jawaban, pada huruf B bila pernyataan di bawah betul dan pada
huruf S bila pernyataannya salah.

1. External snap ring digunakan untuk memasang dan melepas snap ring pada shaft bagian
luar.

2. Pin punch digunakan untuk menepatkan lubang agar tepat pada pemindahan komponen.

3. Flow meter digunakan untuk mengukur kemampuan hydraulic pump, yaitu jumlah oli yang di
suplai pump, di samping itu juga untuk mengukur oil pressure dan temperatur.

4. Coolant tester digunakan untuk mengetahui kebocoran air dari cylinder head.

5. R - gauge digunakan untuk mengukur keausan dari pada piston ring grooves.

6. Untuk mengukur diameter dari crankshaft menggunakan out side micrometer.

7. Untuk melepas gear dari shaftnya menggunakan hammer.

8. Dial gauge holder tool digunakan untuk mengukur protrusion nozzle, injector dan protrusion
linear pada engine.

9. Push bar digunakan untuk melepas nozzle holder sleeve dari cylinder head.

10. Starting punch digunakan untuk memberi tanda pada lokasi lubang yang akan di bor.

11. Untuk mengukur diameter dalam liner dari engine menggunakan tool dept micrometer.

12. Spring tester digunakan untuk memasang dan melepas valve spring pada cylinder haed.

13. Nozzle tester digunakan untuk mengetahui bentuk dan pressure dari fuel injection nozzle.

14. Liner driver adalah tools yang di gunakan untuk memasang cylinder liner ke bagian dalam
cylinder block.

15. Piston ring tools digunakan untuk mengetahui keausan dari piston ring groove.

16. Push tool digunakan untuk memasang dan melepas camshaft busing pada cylinder block.

17. Compressor adalah special tool yang digunakan untuk menekan recoil spring pada komponen
undercarriage saat melepas dan memasang.

18. Refractrometer digunakan untuk mengukur berat jenis elektrolit battery.

19. Pressure gauge digunakan untuk mengukur tekanan udara.

20. Piston holder digunakan untuk memasang piston ring.

MATCHING

Jodohkan pernyataan pada kolom A dengan kolom B yang tepat (pada kolom B dapat dipilih lebih
dari satu kali).

KOLOM A KOLOM B

a. T-wrench
b. Outer Caliper
c. Open end wrench
d. Four ended wrench
e. Bar
f. L -wrench
g. Cross rim wrench
h. Frame
i. Driver type handle
j. Sliding bar handle
k. Y-wrench
l. Screw
m. Adjustable wrench
n. Half moon wrench
o. Head
p. Washer
q. Coupling
r. T – Nut V
s. Arm V

FILL IN

1. Tuliskan hasil pengukuran dengan menggunakan tool di bawah.

 1. _______________

2. _______________

3. _______________

4. _______________

5. _______________

2. Tuliskan nama-nama special tools di bawah.

 1. _________________ 11. _________________
2. _________________ 12. _________________
3. _________________ 13. _________________
4. _________________ 14. _________________
5. _________________ 15. _________________
6. _________________ 16. _________________
7. _________________ 17. _________________
8. _________________ 18. _________________
9. _________________ 19. _________________
10. _________________

Kunci Jawaban
Pilihan Ganda

1. c 21. a 11. d

2. c 22. b 12. b

3. d 23. d 13. d

4. c 24. d 14. a

5. b 25. a 15. c

6. b 26. b 16. b

7. c 27. a 17. c

8. c 28. b 18. b

9. a 29. b 19. b

10. a 30. a 20. d

Benar- Salah

1. B 11. S

2. S 12. S

3. S 13. B

4. S 14. B

5. B 15. S

6. B 16. S

7. S 17. S

8. B 18. B

9. S 19. B

10. S 20. S
Menjodohkan

1. c Open end wrench

2. m Adjusteble wrench

3. j Sliding bar handle

4. a T-wrench

5. f L-wrench

6. d Four ended wrench

7. g Cross rim wrench

8. k Y-wrench

9. n Half moon wrench

10. i Driver type handle

Fill – in

1. 2.

1. 1,6 mm Frame Adapter

2. 1,43 mm Support Adapter

3. 2,99 mm Nut Adapter

4. 25,7 mm Screw Adapter

5. 4,38 mm Hook Pin pusher

Extension Guide

Nut Spacer

Screw Adapter

Holding screw Pin guide

Pilot
