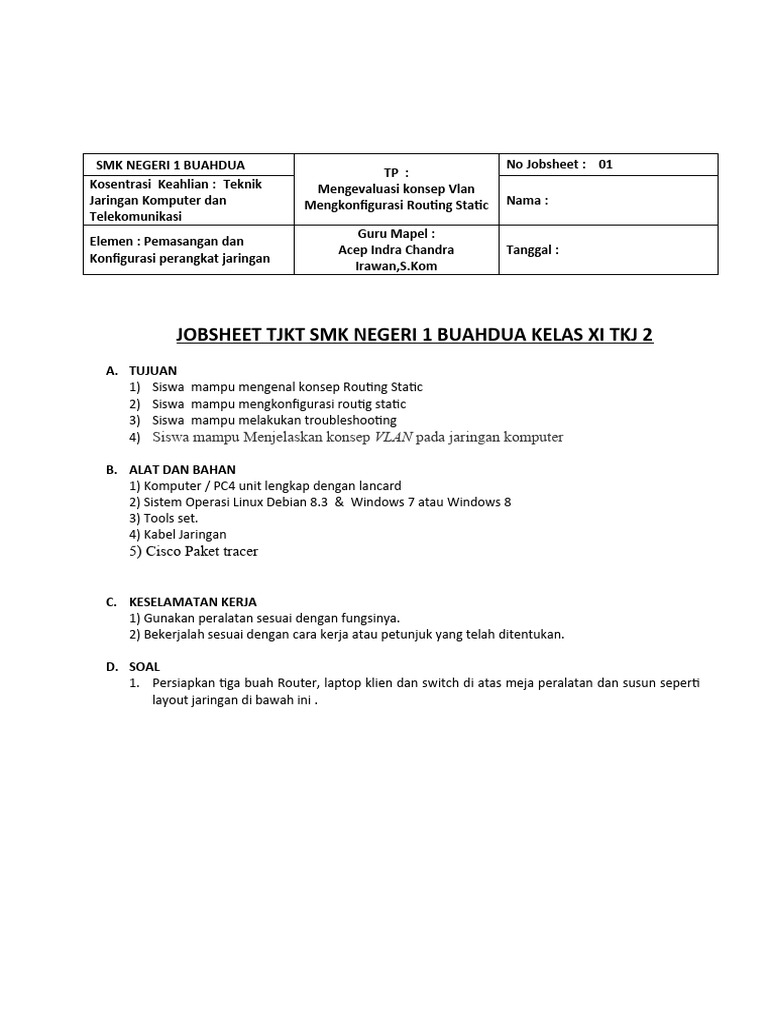

SMK NEGERI 1 BUAHDUA No Jobsheet : 01

TP :
Kosentrasi Keahlian : Teknik Mengevaluasi konsep Vlan
Jaringan Komputer dan Mengkonfigurasi Routing Static Nama :
Telekomunikasi
Guru Mapel :
Elemen : Pemasangan dan
Acep Indra Chandra Tanggal :
Konfigurasi perangkat jaringan
Irawan,S.Kom

JOBSHEET TJKT SMK NEGERI 1 BUAHDUA KELAS XI TKJ 2

A. TUJUAN
1) Siswa mampu mengenal konsep Routing Static
2) Siswa mampu mengkonfigurasi routig static
3) Siswa mampu melakukan troubleshooting
4) Siswa mampu Menjelaskan konsep VLAN pada jaringan komputer

B. ALAT DAN BAHAN

1) Komputer / PC4 unit lengkap dengan lancard
2) Sistem Operasi Linux Debian 8.3 & Windows 7 atau Windows 8
3) Tools set.
4) Kabel Jaringan
5) Cisco Paket tracer

C. KESELAMATAN KERJA
1) Gunakan peralatan sesuai dengan fungsinya.
2) Bekerjalah sesuai dengan cara kerja atau petunjuk yang telah ditentukan.

D. SOAL
1. Persiapkan tiga buah Router, laptop klien dan switch di atas meja peralatan dan susun seperti
layout jaringan di bawah ini .
Petunjuk Soal !
1. Perhatikan skema jaringan diatas, kerjakan dengan ketentuan sebagai berikut :
a. Router 1 (Jakarta)
Interface Link Up
IP Address : 192.168.1.xx/24 (xx adalah nomor kelompok)
DNS : disesuaikan
Interface Link Down
IP Address : 172.16.0.0/24
DNS : disesuaikan

b. Router 2 (Pekanbaru)
Interface Link Up
IP Address : 192.168.2.xx/24 (xx adalah nomor kelompok)
DNS : disesuaikan
Interface Link Down
IP Address : 200.20.0.1/24
DNS : disesuaikan
c. Router3 (Solo)
Interface Link Up
IP Address : 192.168.3.xx/24 (xx adalah nomor kelompok)
DNS : disesuaikan
Interface Link Down
IP Address : 100.16.0.0/24
DNS : disesuaikan

d. Komputer Client

Soal
1. Buatlah PC client bisa saling terhubung
2. Setting dengan menggunakan routing static
E. LANGKAH KERJA
Seperti yang kita lihat di atas interface nya masih mati semua.
⇒ Jadi kita nyalakan dulu interface nya, trus kita masukkan IP Address nya sesuai sama network
yang sudah ditentukan

 R1
R1(config)#int se 0/1
R1(config-if)#no shutdown
R1(config-if)#ip add 192.168.1.22 255.255.255.0
R1(config-if)#exit
R1(config)#int GigaE 0/0
R1(config-if)#no shutdown
R1(config-if)#ip add 172.16.1.1 255.255.255.0

 R2

R2(config)#int se 0/1
R2(config-if)#no shutdown
R2(config-if)#ip add
R2(config-if)#exit
R2(config)#int GigaE 0/0
R2(config-if)#no shutdown
R2(config-if)#ip add

 R3

R3(config)#int se 0/1
R3(config-if)#no shutdown
R3(config-if)#ip add 192.168.20.254 255.255.255.0
R3(config-if)#exit
R3(config)#int GigaE 0/0
R3(config-if)#no shutdown
R3(config-if)#ip add

⇒ Sekarang konfigurasi IP Address di Pc nya dan tuliskan untuk masing2 PC

PC1 IP :
Netmask :
Gateway :
PC5 IP :
Netmask :
Gateway :
⇒ Lalu setelah konfigurasi IP Address sekarang kita lihat Routing Table di R1 dengan
menggunakan perintah ” show ip route “.
R1#show ip route (Catat Hasilnya dibawah ini)

⇒ Sekarang coba kita ping dari PC1 ke PC2

PC> ping 192.168.20.1 (Catat Hasilnya diisini dan berikan tanggapan terhadap hasilnya)

⇒ Nah sekarang kita akan membuat Static Routing, perintah yang kita gunakan ” ip route
(Network Tujuan) (Netmask) (gateway Tedekat) ”
Catatan :
 Network Tujuan : Isikan network dari IP address yang kita mau tuju.
 Netmask : Isikan netmask yang kita tuju.
 Gateway Terdekat : Isikan jalur yang akan kita lewati nantinya.

» Kita konfigurasi Static Routing di R1.

R1(config)#ip route
R1(config)#ip route

» Kita konfigurasi Static Route di R2.

R2(config)#ip route
R2(config)#ip route

» Kita konfigurasi Static Route di R3.

R3(config)#ip route
R3(config)#ip route

» Static Route harus di konfigurasikan pada semua Router nya. Sehabis itu kita lihat Routing Table
lagi.

R1#show ip route
 ⇒ Sekarang coba kita lakukan lagi tes Ping dari PC1 ke PC 3

PC> ping

⇒ Sekang Ping dari PC2 ke PC5

PC> ping

TEST FORMATIF
 Jelaskan fungsi / kegunaan Gateway server / router !
 Jelaskan cara pengujian Static Routing
 Jelaskan pengertian VLAN!
 Jelaskan Keuntungan dan Kelemahan VLAN !
 Tuliskan Sintaks untuk melakukan konfigurasi VLAN (sintak pada Switch dan
router) adalah
 Kesimpulan mengenai VLAN yang kalian pahami?
 Dengan memperhatikan konfigurasi VLAN yang telah dilakukan, buatlah kesimpulan
mengenai sintaks konfigurasi VLAN yang kalian pahami?

F. PENILAIAN
1. Kelengkapan Peralatan : 15 % x :
2. Keterampilan, prosess : 50 % x :
3. Sikap Kerja : 15 % x :
4. Waktu penyelesaian : 10 % x :
5. Hasil Kerja : 10 % x :
Jumlah :.....

G. Saran :
Mengetahui
Guru Mata Pelajaran

----------------------------------------------- Acep Indra Chandra Irawan,S.Kom

----- o0o -----
