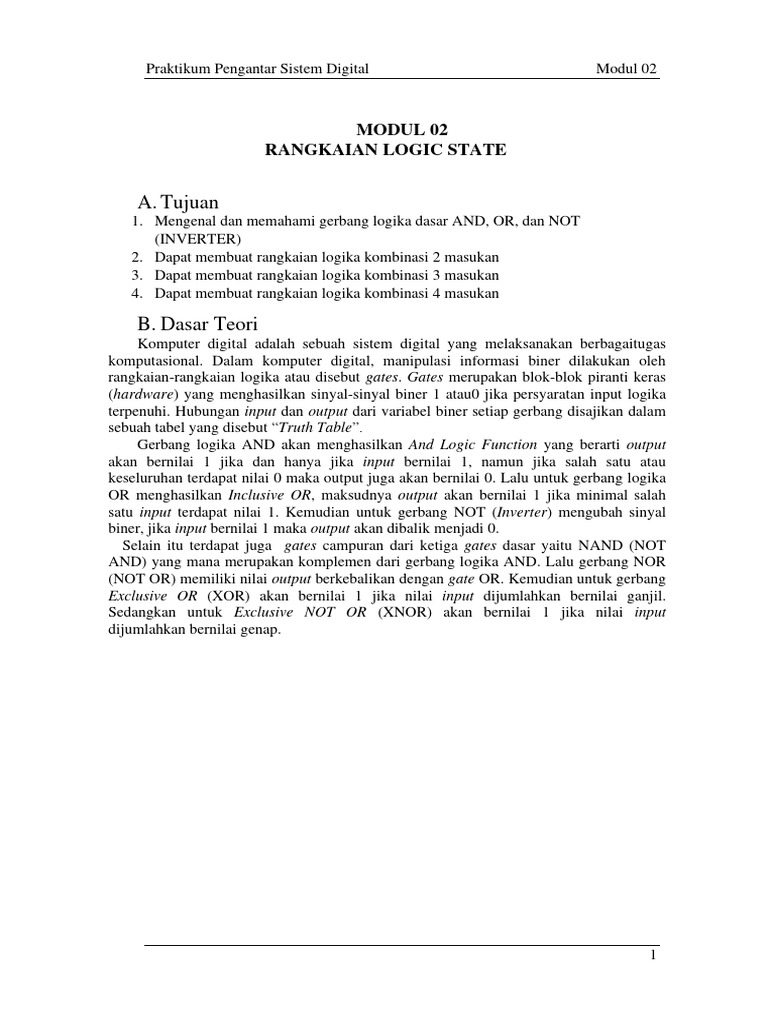

Praktikum Pengantar Sistem Digital Modul 02

MODUL 02
RANGKAIAN LOGIC STATE

A. Tujuan
1. Mengenal dan memahami gerbang logika dasar AND, OR, dan NOT
(INVERTER)
2. Dapat membuat rangkaian logika kombinasi 2 masukan
3. Dapat membuat rangkaian logika kombinasi 3 masukan
4. Dapat membuat rangkaian logika kombinasi 4 masukan

B. Dasar Teori
Komputer digital adalah sebuah sistem digital yang melaksanakan berbagaitugas
komputasional. Dalam komputer digital, manipulasi informasi biner dilakukan oleh
rangkaian-rangkaian logika atau disebut gates. Gates merupakan blok-blok piranti keras
(hardware) yang menghasilkan sinyal-sinyal biner 1 atau0 jika persyaratan input logika
terpenuhi. Hubungan input dan output dari variabel biner setiap gerbang disajikan dalam
sebuah tabel yang disebut “Truth Table”.
Gerbang logika AND akan menghasilkan And Logic Function yang berarti output
akan bernilai 1 jika dan hanya jika input bernilai 1, namun jika salah satu atau
keseluruhan terdapat nilai 0 maka output juga akan bernilai 0. Lalu untuk gerbang logika
OR menghasilkan Inclusive OR, maksudnya output akan bernilai 1 jika minimal salah
satu input terdapat nilai 1. Kemudian untuk gerbang NOT (Inverter) mengubah sinyal
biner, jika input bernilai 1 maka output akan dibalik menjadi 0.
Selain itu terdapat juga gates campuran dari ketiga gates dasar yaitu NAND (NOT
AND) yang mana merupakan komplemen dari gerbang logika AND. Lalu gerbang NOR
(NOT OR) memiliki nilai output berkebalikan dengan gate OR. Kemudian untuk gerbang
Exclusive OR (XOR) akan bernilai 1 jika nilai input dijumlahkan bernilai ganjil.
Sedangkan untuk Exclusive NOT OR (XNOR) akan bernilai 1 jika nilai input
dijumlahkan bernilai genap.

1
Praktikum Pengantar Sistem Digital Modul 02

GERBANG LOGIKA DIGITAL

NAMA SIMBOL GRAFIK FUNGSI TABEL DIAGRAM DSCH

ALJABAR KEBENARAN

A B X
0 0 0
0 1 0
AND X =A.B 1 0 0
1 1 1

A B X
0 0 0
0 1 1
OR X =A+B 1 0 1
1 1 1

3
Praktikum Pengantar Sistem Digital Modul 02

NAMA SIMBOL GRAFIK FUNGSI TABEL DIAGRAM DSCH

ALJABAR KEBENARAN

X = A’ A X
A X 0 1
X= A 1 0
INVERTER

A X
BUFFER A X 0 0
1 1
X = A

A B X
A
X X=A.B 0 0 1
NAND B 0 1 1
1 0 1
1 1 0

4
Praktikum Pengantar Sistem Digital Modul 02

NAMA SIMBOL GRAFIK FUNGSI TABEL DIAGRAM DSCH

ALJABAR KEBENARAN

AA BB XX
0 0 1
NOR X = A+B 0 1 0
1 0 0
1 1 0

A B X
X = A+B 0 0 0
0 1 1
EXCLUSIVE OR
X = A.B + A.B 1 0 1
(XOR)
1 1 0

A B X
X = A+B 0 0 1
EXCLUSIVE NOR 0 1 0
(XNOR) X = A.B + A.B 1 0 0
1 1 1

5
Praktikum Pengantar Sistem Digital Modul 02

Alat dan Bahan

• Kit praktikum rangkaian logika digital
• 1 buah Breadboard
• Power Supply
• Lampu LED
• Komponen IC
• Kabel jumper secukupnya
• Kabel Banana-Jepit Buaya merah dan hitam.
Percobaan 1.1
Gerbang Logika Dasar AND, OR dan NOT (INVERTER)
➢ Buatlah gambar skema logika AND, OR dan NOT berikut dalam
diagram simulator DSCH2

Gambar 1.1a Logika AND Gambar 1.1b Logika OR

Gambar 1.1c Logika NOT

Percobaan 1.2
Rangkaian Logika Kombinasi 2 Masukan
➢ Buatlah gambar skema rangkaian logika kombinasi 2 masukan
berikut dalam diagram simulator DSCH2

Gambar 1.2a Rangkaian Logika Kombinasi 2 Masukan Model 1

6
Praktikum Pengantar Sistem Digital Modul 02

Gambar 1.2b Rangkaian Logika Kombinasi 2 Masukan Model 2

Gambar 1.2c Rangkaian Logika Kombinasi 2 Masukan Model 3

Percobaan 1.3
Rangkaian Logika Kombinasi 3 Masukan
➢ Buatlah gambar skema rangkaian logika kombinasi 3 masukan
berikut dalam diagram simulator DSCH2

Gambar 1.3a

7
Praktikum Pengantar Sistem Digital Modul 02

Gambar 1.3b

Gambar 1.3 Rangkaian Logika Kombinasi 3 Masukan

Percobaan 1.4
Rangkaian Logika Kombinasi 4 Masukan
➢ Buatlah gambar skema rangkaian logika kombinasi 4 masukan
berikut dalam diagram simulator DSCH2

Gambar 1.4 Rangkaian Logika Kombinasi 4 Masukan

8
 Praktikum Pengantar Sistem Digital Modul 02

Tugas Pendahuluan
1. Sebutkan fungsi dan contoh aplikasi rangkaian gerbang logika ! (minimal 5)
2. Gambarkan simbol rangkaian dan tabel kebenaran untuk gerbang logika :
a. AND
b. OR
c. NOT
d. NAND
e. NOR
3. Gambar skematik untuk IC74LS04, 74LS08, 74LS32, 74LS00, 74LS02 !
4. Cari tabel kebenaran untuk rangkaian logika kombinasional berikut !

9
Praktikum Pengantar Sistem Digital Modul 02

TABEL KEBENARAN
GERBANG LOGIKA DAN RANGKAIAN KOMBINASI

Tabel 1a Gerbang AND Tabel 1b Gerbang OR

INPUT OUTPUT INPUT OUTPUT
A B Y A B Y
0 0 0 0
0 1 0 1
1 0 1 0
1 1 1 1

Tabel 1c Gerbang NOT Tabel 2a Rangkaian Kombinasi

INPUT OUTPUT INPUT OUTPUT
A Y A B Y
0 0 0
1 0 1
1 0
1 1

Tabel 2b Rangkaian Kombinasi Tabel 2c Rangkaian Kombinasi

INPUT OUTPUT INPUT OUTPUT
A B Y A B Y
0 0 0 0
0 1 0 1
1 0 1 0
1 1 1 1

Tabel 3a Rangkaian Kombinasi Tabel 3b Rangkaian Kombinasi

INPUT OUTPUT INPUT OUTPUT
A B C Y A B C Y
0 0 0 0 0 0
0 0 1 0 0 1
0 1 0 0 1 0
0 1 1 0 1 1
1 0 0 1 0 0
1 0 1 1 0 1
1 1 0 1 1 0
1 1 1 1 1 1

10
 Praktikum Pengantar Sistem Digital Modul 02

Tabel 4 Rangkaian Kombinasi

INPUT OUTPUT
A B C D Y
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1

Tambahan
Rangkaian tambahan untuk tiap percobaan :

11
