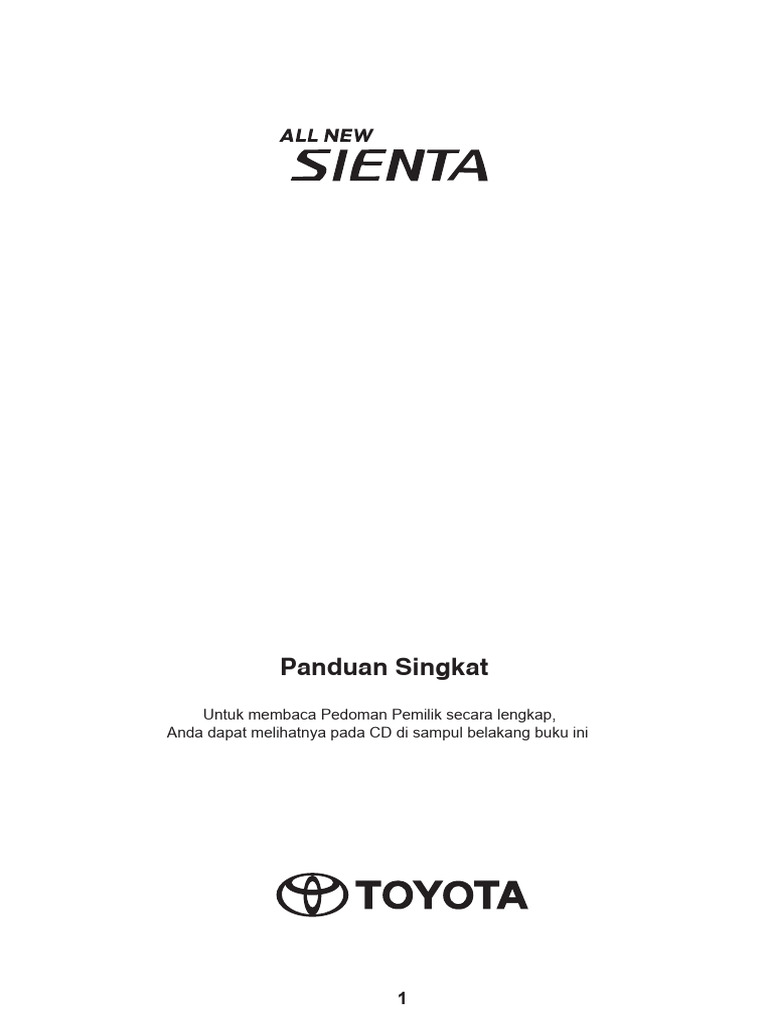

QG - Sienta 2019

Panduan Singkat
Untuk membaca Pedoman Pemilik secara lengkap,

Anda dapat melihatnya pada CD di sampul belakang buku ini
1
Panduan Singkat hanya mencantumkan hal-hal yang penting bagi
keselamatan, fitur baru, dan informasi menghadapi keadan darurat.
Panduan singkat tidak dimaksudkan sebagai pengganti Pedoman
Daftar Isi Pemilik. Kami sangat menyarankan anda untuk meninjau

kembali CD Pedoman Pemilik sehingga Anda akan memiliki
pemahaman yang lebih baik dari kemampuan kendaraan
Anda dan keterbatasannya
Bab 1 Bab 3
Sebelum Pengendaraan Perawatan
zzKunci-kunci . ................... 11 z Kompartemen mesin ....... 39
zSistem anti pencurian ..... 12
zzSabuk keselamatan ......... 14
z Melipat tempat duduk
baris ketiga................... 17
z Postur pengendaraan yang
benar.......................... 19
z SRS airbag..................... 20
z Karpet lantai .................. 22
z Informasi keselamatan ......
u ntuk anak ...........................
23
z Sliding door.................... 26
Bab 2 Bab 4
Saat Pengendaraan Keadaan darurat dan
informasi penting
zzKunci kontak ................... 29 zzLampu indikator dan
z Drive monitor display peringatan ................... 44
(Tipe E,G,V)................. 33 zzBila kendaraan Anda harus
z Multi-information display dihentikan dalam keadaan
(Tipe Q)....................... 33 darurat......................... 52
zzContinuously variable zzJika kendaraan Anda perlu
transmission (jika diderek ........................ 53
dilengkapi) ................... 34 zzBila Anda mengalami ban
zzTransmisi manual (jika kempes........................ 55
dilengkapi) ................... 35
zzSistem bantu
pengendaraan.............. 36
z Sistem Toyota
parking assist............... 37
2
Bab 5 Bab 6
Sistem Audio Spesifikasi Kendaraan
z Pengoperasian sistem z Spesifikasi.................. 66
audio .............................61
Bab 7
Daftar Isi pada CD
z Daftar Isi pada CD......... 70
3
Garis Besar Eksterior
1 Pintu-pintu depan 10 Lampu tanda belok

2 Pintu-pintu geser 11 Lampu posisi depan
3 Pintu bagasi 12 Lampu mundur
4 Kaca spion luar 13 Lampu belakang
5 Wiper kaca depan/wiper kaca 14 Lampu plat nomor polisi
jendela belakang 15 Lampu kabut depan*
6 Pintu pengisi bahan bakar
7 Ban
8 Kap mesin
9 Lampu besar
*: Jika dilengkapi.
4
Garis Besar Panel instrumen
1 Engine Switch/kunci kontak 7 Switch wiper dan washer kaca

2 Tuas transmisi depan dan belakang
3 8 Switch flasher darurat
Meter kombinasi
4 9 Tuas pembebas kunci kap
Drive monitor display/ Multi-
information display mesin
5 Rem parkir 10 Pembuka pintu pengisi bahan
6
bakar
Tuas lampu tanda belok, Switch
11 Tuas kontrol kemiringan roda
lampu besar
kemudi
12 Sistem air conditioner depan
*: Jika dilengkapi.
5
Garis Besar Switch-switch
1 Pengatur ketinggian lampu besar* 4 Switch-switch door lock

2 Switch spion luar* 5 Switch-switch power window
3 Switch kunci jendela 6 Switch power sliding door*
1 Switch ODO/TRIP/DISP* 4 Switch utama pendingin

2 Switch penyetel jam belakang*
3 Switch VSC OFF*
*: Jika dilengkapi.
6
Garis Besar Switch-switch
1 Tombol pengatur audio* 3 Switch trip*

2 Switch-switch kontrol multi-
information display*
*: Jika dilengkapi.
7
Garis Besar Interior
1 SRS airbag 7 Sabuk keselamatan

2 Karpet lantai 8 Tombol kunci sisi dalam
3 Tempat duduk depan 9 Pemegang gelas
4 Tempat duduk baris kedua 10 Laci atas
5 Tempat duduk baris ketiga 11 Assist grip
6 Sandaran kepala 12 Laci
8
Garis Besar Interior
1 Kaca spion dalam 3 Kaca rias

2 Pelindung matahari* 1 4 Lampu baca
5 Tuas kontrol kecepatan fan
belakang* 2
* 1: JANGAN PERNAH menggunakan

sistem perlindungan anak
menghadap ke belakang di tempat
duduk depan yang dilindungi
dengan ACTIVE AIRBAG,
KEMATIAN atau CEDERA SERIUS
ke ANAK dapat terjadi.
* 2: Jika dilengkapi
9
Bab 1 Sebelum pengendaraan
Kunci-kunci ..................................................... 11
Sistem anti pencurian ..................................... 12
Sabuk keselamatan ........................................ 14
Melipat tempat duduk baris ketiga..................... 17
Postur pengendaraan yang benar ................... 19
SRS airbag.......................................................... 20
Karpet lantai.................................................. 22
Informasi keselamatan untuk anak .................. 23
Sliding door......................................................... 26
10
Sebelum Pengendaraan
Kunci-kunci n Kendaraan dengan sistem

Kunci-kunci berikut ini diberikan bersama smart entry & start 1
kendaraan.
nn Kendaraan tanpa sistem smart f Tipe V & Q
entry & start
f Tipe E 1 3
2
1 Kunci elektronik
2 Kunci mekanikal
3 Plat nomor kunci
f Tipe G
Wireless remote control
n Kendaraan tanpa sistem smart

entry & start
f Tipe E
1 Kunci (dengan fungsi wireless remote

control)
2 Kunci (tanpa fungsi wireless remote
control)
f Tipe G
3 Plat nomor kunci
1
2
3
11
Sebelum pengendaraan
n Kendaraan dengan sistem Sistem anti pencurian

smart entry & start n Sistem engine immobilizer
f Tipe V dan Q Tipe G,V dan Q
Kunci kendaraan mempunyai chip

1 transponder di dalamnya, agar mesin
tidak dapat dihidupkan bila kunci
2
tersebut belum didaftarkan dalam
3 4 komputer kendaraan.
Jangan pernah menyimpan kunci
di dalam kendaraan ketika Anda
meninggalkan kendaraan.
Sistem ini dirancang untuk
1 Mengunci semua pintu membantu mencegah pencurian
kendaraan tetapi tidak menjamin
2 Membuka penguncian semua pintu keamanan sepenuhnya terhadap
pencuri/penyusup.
3 Tekan dan tahan untuk membuka dan
menutup power sliding door sisi kiri

menutup power sliding door sisi kanan
12
Kendaraan tanpa sistem smart entry & f Menonaktifkan atau mematikan alarm
start:
Lakukan salah satu berikut ini untuk 1
Lampu indikator berkedip setelah kunci
dilepas dari silinder kunci kontak untuk menonaktifkan atau mematikan alarm:
menunjukkan bahwa sistem sedang z Membuka penguncian pintu-pintu
bekerja. Lampu indikator akan padam menggunakan fungsi entry (kendaraan
setelah kunci yang terdaftar dimasukkan dengan sistem smart entry & start)
ke dalam silinder kunci kontak dan kunci atau wireless remote control.
kontak diputar ke posisi “ON” untuk
menunjukkan bahwa sistem dibatalkan. z Hidupkan mesin. (Alarm akan
Kendaraan dengan sistem smart entry dinonaktifkan atau dihentikan setelah
& start: beberapa detik.)
Lampu indikator berkedip setelah engine f Membunyikan sirene (Panic Mode)
switch ditekan ke OFF untuk menunjukkan
bahwa sistem sedang bekerja. Digunakan untuk menghalangi pencurian
Lampu indikator berhenti berkedip kendaraan saat Anda melihat ada orang
setelah engine switch ditekan ke mode yang mencoba memecahkan kaca
ACCESSORY atau IGNITION ON untuk jendela atau merusak kendaraan Anda.
menunjukkan bahwa sistem telah Sirene akan berbunyi dan lampu hazard
dibatalkan. akan menyala. Lakukan hal berikut:
n Alarm Alarm telah aktif, tekan tombol LOCK
pada wireless remote control 3 kali
Alarm menggunakan lampu dan suara selama atau dalam 3 detik.
untuk memberikan peringatan ketika Alarm akan berbunyi selama 30 detik,
terdeteksi adanya penyusup. untuk mematikannya tekan tombol
LOCK.
f Pengaturan sistem alarm
f Silent Mode (Setting ON/OFF)
Digunakan untuk menghilangkan
atau mengaktifkan sirene pada saat
melakukan fungsi alarm. Lakukan hal
berikut untuk mengaktifkan/menghilang-
kan sirene:
Tutup semua pintu dan kap mesin.
Tekan tombol LOCK, UNLOCK, LOCK,
LOCK pada remote dalam waktu 3 detik.
Untuk mengubah settingan, lakukan hal
Tutup pintu dan kap mesin, dan kunci yang sama.
semua pintu menggunakan fungsi entry
(kendaraan dengan sistem smart entry
& start) atau wireless remote control.
Sistem akan aktif secara otomatis
setelah 30 detik.
Lampu indikator berubah dari menyala
menjadi berkedip saat sistem diaktifkan.
13
Sabuk keselamatan nn Mengenakan dan melepaskan

sabuk keselamatan (kecuali
Sabuk keselamatan adalah alat utama untuk tempat duduk tengah
yang membantu melindungi baris kedua)
pengemudi dan penumpang depan
dalam suatu tabrakan. Pastikan
pengemudi dan semua penumpang
memakai sabuk keselamatan sebelum
menjalankan kendaraan
Penggunaan sabuk keselamatan yang

benar
Tombol penguncian
1 Untuk mengencangkan sabuk kesela-

matan, dorong plat ke dalam gesper
sampai terdengar bunyi klik.
2 Untuk melepaskan sabuk keselamatan,
tekan tombol pembebas.
z Panjangkan sabuk bahu sehingga

melewati bahu sepenuhnya, tetapi
jangan sampai mengenai leher atau
lebih rendah dari bahu.
z Posisikan sabuk pangkuan serendah
mungkin di atas pinggul.
z Setel posisi sandaran tempat duduk.
Duduk tegak dan bersandar dengan
baik pada tempat duduk.
z Jangan menggulung sabuk
keselamatan.
14
nn Mengenakan sabuk keselamatan (untuk tempat duduk tengah baris

kedua) 1
1 Keluarkan tab “A” dan “B”. Tab “B”
Tab “A”
2 Tekan tab ke dalam gesper Tab “A” Tab “B”

sampai suara klik terdengar.
Tekan tab “A” ke dalam gesper “A”
dengan lekukan pada tab “A”
kearah belakang kendaraan.
1 Tab “A” gesper “A”
2 Tab “B” gesper “B”
Gesper ”A” Gesper “B”
15
nn Membebaskan dan menyimpan sabuk keselamatan (untuk tempat

duduk tengah baris kedua tengah)
1 Untuk membebaskan tab “B” 3 Letakkan sabuk keselamatan

yang dikaitkan, tekan tombol ke tempat semula setelah
pembebas gesper. meletakkan tab "A" pada tab
"B", tekan sabuk tersebut
Tab”B”
kedalam lubang hingga
terkunci dengan benar.
Tab “B” Tab ”A”
Tombol pembebas
2 Untuk membebaskan tab “A”

yang dikaitkan masukkan
alat penekan seperti ujung
kunci/kunci mekanikal atau
tab “B” ke dalam lubang pada
gesper.
Tarik sabuk perlahan ketika
4 Simpan gesper.
melepaskan dan menyimpan
sabuk keselamatan tempat duduk.
Tab”A”
Tab ”B”
16
Melipat tempat duduk baris ketiga
1 Pastikan untuk menghentikan kendaraan dan gunakan rem parkir.

1
2 Melipat tempat duduk baris kedua.
Ketika melipat tempat duduk baris kedua, mulai dengan tempat
duduk sebelah kiri dan kemudian sebelah kanan.
3 Simpan gesper tempat duduk baris ketiga.
4 Pindahkan sandaran kepala tempat duduk baris ketiga ke posisi

paling rendah.
5 Lipat sandaran tempat duduk

baris ketiga sambil menarik
knob.
6 Bebaskan penguncian dengan

menarik strap pembebas, dan
tarik grip untuk mengangkat
tempat duduk baris ketiga.
Strap
Grip
7 Simpan tempat duduk ketiga

dengan cara menekannya ke
bawah.
17
8 Mengembalikan tempat duduk baris kedua ke posisi semua.
9 Pasang kembali sandaran kepala apabila dilepas sebelum tempat

duduk baris kedua dilipat.
n Ketika mengembalikan tempat duduk baris ketiga ke posisi
semula.
1 Pastikan untuk menghentikan kendaraan dan gunakan rem parkir.
2 Melipat tempat duduk baris kedua.

Ketika melipat tempat duduk baris kedua, mulai dengan tempat
duduk sebelah kiri dan kemudian sebelah kanan.
3 Tarik pegangan grip untuk
mengangkat tempat duduk
baris ketiga, dan kemudian
tekan tempat duduk baris
ketiga ke bawah ke posisi
mengunci. Tekan perlahan kaki
tempat duduk yang terletak di
ujung belakang dari tempat Grip
duduk baris ketiga ke posisi

mengunci, dan terkait dengan
aman pada lantai.
4 Angkat sandaran tempat duduk baris ketiga ke posisi mengunci.
Angkat sandaran tempat duduk sambil menarik knob penyetel
sudut sandaran tempat duduk.
5 Mengembalikan tempat duduk baris kedua ke posisi semula.
6 Pasang kembali sandaran kepala apabila dilepas sebelum tempat

duduk baris kedua dilipat.
18
nn Pretensioner sabuk kesela- Postur pengendaraan yang

matan (untuk tempat duduk 1
benar
depan)
Pretensioner membantu sabuk keselamatan 1 Setel sudut sandaran tempat
untuk melindungi penumpang dengan duduk sehingga Anda dapat duduk
menarik sabuk keselamatan kembali dengan tegak dan Anda tidak perlu
dengan cepat ketika kendaraan terlibat membungkuk untuk mengendarai.
tabrakan yang parah dari depan.
2 Setel tempat duduk sehingga Anda
Pretensioner mungkin tidak aktif dalam
kejadian benturan kecil dari depan, dapat menekan pedal sepenuhnya
benturan kecil dari samping, benturan dan lengan Anda dapat sedikit
dari belakang atau kendaraan berguling. menekuk ketika mengenggam roda
kemudi.
3 Aturlah sandaran kepala sehingga
bagian tengah sandaran kepala
sejajar dengan bagian atas telinga
Anda.
4 Kenakan sabuk keselamatan dengan
benar.
Penggunaan sabuk keselamatan yang

benar
Pastikan semua penumpang memakai
sabuk keselamatan sebelum menjalankan
kendaraan.
Gunakan sistem perlindungan anak yang
sesuai, sampai anak itu cukup besar
untuk mengenakan sabuk
keselamatan kendaraan dengan
sempurna.
n Menyetel kaca spion

Pastikan bahwa Anda dapat melihat
dengan jelas ke belakang dengan
menyetel kaca spion dalam dan luar
dengan tepat
19
SRS airbag
SRS airbag adalah alat keselamatan yang melengkapi sabuk keselamatan.
SRS airbag menggembung ketika kendaraan mengalami benturan keras jenis
tertentu yang mungkin dapat menyebabkan cedera berat bagi penumpang.
Airbag tersebut bekerja bersamaan dengan sabuk keselamatan untuk membantu
mengurangi risiko kematian atau cedera serius.
◆ SRS airbag depan
1 SRS airbag pengemudi dan airbag penumpang depan

Dapat membantu melindungi kepala dan dada pengemudi juga penumpang depan
dari benturan dengan komponen interior
2 SRS airbag lutut pengemudi
Dapat membantu memberikan perlindungan terhadap lutut dan kaki pengemudi.
20
nn Bila SRS airbag menggembung nn Kondisi di mana SRS airbag

mungkin menggembung (inflate),
z SRS airbag yang menggembung 1
selain saat kecelakaan
oleh gas panas dalam kecepatan
tinggi, mungkin akan mengaki- z Menabrak pinggiran jalan, trotoar
jalan atau permukaan yang keras
batkan goresan kecil, luka bakar,
memar dll. z Jatuh atau lompat ke dalam lubang
z Kebisingan dan serbuk putih akan yang dalam
dipancarkan.
z Bagian dari modul airbag (hub roda
kemudi, cover airbag dan inflator)
mungkin panas selama beberapa
menit. Airbag itu sendiri juga panas.
z Kaca depan mungkin rusak.
nn Kondisi penggembungan SRS

airbag (SRS airbag depan)
z SRS airbag depan akan menggembung z Mendarat keras atau kendaraan
bila kekuatan benturan melebihi terjatuh
tingkat ambang batas yang ditentukan
(tingkat kekuatannya sebanding nn Jenis kecelakaan yang tidak
dengan kecelakaan dari depan pada 20-30 menggembungkan SRS airbag
km/jam dengan dinding tetap yang (SRS airbag depan)
tidak bergerak atau berubah bentuk).
Namun, ambang batas kecepatan SRS airbag depan tidak meng-
gembung seperti biasanya jika
akan menjadi lebih tinggi apabila:
kendaraan terlibat kecelakaan dari
• Jika kendaraan membentur benda,
samping atau dari belakang, atau jika
seperti kendaraan yang diparkir atau
kendaraan terlibat kecelakaan keras
tiang tanda, yang dapat bergerak
atau berubah bentuk. pada kecepatan rendah. Tetapi,
apabila beberapa jenis kecelakaan itu cukup
• Jika kendaraan terlibat dalam menyebabkan deselerasi kendaraan ke arah
kecelakaan di jalan, seperti depan, dapat juga terjadi penggembungan
terbentur yang mana bagian depan SRS airbag depan.
kendaraan “mengarah kebawah” atau
kendaraan masuk ke bawah
kendaraan yang lebih tinggi, misalnya
bak truk
z Tergantung pada jenis dan kekuatan kece-
lakaan, kemungkinanan hanya
pretensioner sabuk keselamatan yang
akan aktif.
z Tabrakan dari samping

z Tabrakan dari belakang
z Kendaraan terguling
21
nn Kapan menghubungi dealer Karpet lantai

Toyota Anda
Pada kasus berikut, hubungi dealer Gunakan hanya karpet lantai yang
Toyota Anda sesegera mungkin. dirancang secara khusus untuk kendaraan
dengan model dan tahun pembuatan
z Salah satu SRS airbag telah
yang sama dengan kendaraan Anda.
menggembung
Letakkan dengan aman di tempatnya di
atas karpet.
z Bagian depan kendaraan rusak atau

berubah bentuk, atau terlibat kecela- 1 Masukkan kait penahan (klip) kedalam
kaan yang tidak cukup keras yang
lubang pengunci karpet lantai.
menyebabkan SRS airbag menggem-
bung.
*
2 Putar knob atas pada setiap kait

penahan (klip) untuk mengamankan
z Bagian dari pad roda kemudi,
karpet lantai di tempatnya.
dashboard dekat tutup airbag
penumpang depan atau bagian bawah *: Selalu menyesuaikan tanda .
panel instrumen tergores, retak, atau Bentuk kait penahan (klip) mungkin
bahkan rusak. berbeda dari yang ditunjukkan di dalam
zz Indikator airbag tidak padam setelah 6 gambar.
detik kunci kontak/engine switch
dirubah ke ON.
22
z Pilih sistem perlindungan anak yang

Informasi keselamatan tepat untuk usia dan ukuran anak-
untuk anak anak. 1
z Perlu diketahui bahwa tidak semua
Sebelum pemasangan sistem sistem perlindungan anak dapat
perlindungan anak dalam kendaraan, sesuai dengan semua kendaraan.
ada beberapa langkah pencegahan
yang perlu diperhatikan, terdapat z Sebelum menggunakan atau membeli
berbagai tipe sistem perlindungan sistem perlindungan anak, periksa
anak, serta metode pemasangan, dll, kecocokan sistem perlindungan anak
yang dijelaskan dalam pedoman ini. dengan posisi tempat duduk.
Gunakan sistem perlindungan anak saat n ISOFIX Angkur Bawah (Sistem
mengendarai kendaraan terdapat anak perlindungan anak ISOFIX)
kecil yang tidak dapat mengenakan
sabuk keselamatan dengan benar.
Demi keselamatan anak, pasanglah

sistem perlindungan anak pada tempat
duduk baris kedua. Pastikan untuk
mengikuti metode pemasangan yang
berada dalam panduan yang terlampir
pada sistem perlindungan.
z Jika terdapat peraturan pembatasan

sistem perlindungan anak di negara
Anda berada, silakan hubungi dealer
Toyota Anda untuk penggantian atau
pemasangan sabuk keselamatan.
z Gunakan sistem perlindungan
anak sampai anak tersebut cukup
besar untuk mengenakan sabuk
keselamatan kendaraan dengan
sempurna.
23
f Penempatan pengait atas ke braket angkur
1 Setel sandaran tempat duduk

ke posisi paling atas (tegak).
3 Kancingkan pengaitnya ke
braket angkur dan kencangkan
tali pengait atas.
2 Setel sandaran kepala ke
posisi paling atas.
f Tipe metode pemasangan sistem perlindungan anak
Kaitkan sabuk keselamatan

Pengait ISOFIX angkur bawah
Pengait braket angkur (untuk

pengait atas)
24
PERINGATAN nn Kunci pengaman anak

Jangan meninggalkan anak-anak 1
1
tanpa pengawasan dalam kendaraan,
dan jangan membiarkan anak-anak
2
menggunakan kunci.
Anak-anak dapat menghidupkan
kendaraan atau menggeser posisi
tuas transmisi ke posisi netral. Juga
sangat berbahaya bahwa anak-
anak dapat melukai dirinya bila
memainkan jendela atau fitur lain
Pintu tidak dapat dibuka dari dalam
dalam kendaraan. Selain itu,
kendaraan ketika fitur diatur ke posisi
pemanasan yang terjadi atau
lock (terkunci).
temperatur yang sangat dingin dalam
kendaraan dapat berakibat fatal bagi 1 Unlock (Membebaskan penguncian)
anak-anak. 2 Lock (Mengunci)
Penguncian ini dapat digunakan untuk
nn Label peringatan airbag
mencegah anak-anak membuka sliding
door dari dalam. Posisikan ke
"LOCK" setiap switch di sliding
door untuk mengaktifkan fitur ini.
25
Sliding door (Pintu geser) n Pengoperasian sliding door

menggunakan wireless remote
control (jika dilengkapi)
z Kendaraan tanpa power sliding door
Kendaraan tanpa sistem smart

Sliding door dapat dibuka dan ditutup entry & start ( tipe G )
menggunakan handle sliding door. Sliding door
dapat dikunci dan dibuka pengunciannya
menggunakan kunci, wireless remote control,
switch door lock atau knob penguncian bagian
dalam.
z Kendaraan dengan power sliding door
Power sliding door dapat dibuka dan 1

ditutup menggunakan handle sliding door,
power sliding door switch, atau wireless
remote control. Power sliding door dapat
dikunci dan dibuka pengunciannya
menggunakan kunci, wireless remote
 Kendaraan dengan sistem
control, switch door lock atau knob penguncian
smart entry & start ( tipe V dan Q)
bagian dalam.
n Tombol pengunci sisi dalam
1
1 2

menutup power sliding door sisi kiri

1 Mengunci pintu menutup power sliding door sisi kanan
2 Membuka penguncian pintu
26
n Handle pintu luar n Switch power sliding

door (jika dilengkapi)
1
1 Tarik handle pintu luar untuk
membuka. Pastikan untuk menarik Tekan dan tahan switch power sliding
handle pintu luar sampai pintu door selama sekitar 1 detik untuk
terbuka pengunciannya. membuka/menutup pintu.
2 Buka
Menekan kembali switch selama
3 Tutup mengoperasikan power sliding door dapat
menyebabkan pengoperasian berhenti.
n Handle pintu dalam

n Switch ON dan OFF power sliding
door
1 Buka
2 Tutup 1 OFF
2 ON
27
Bab 2 Saat pengendaraan
Kunci kontak .................................................. 29
Drive monitor display (Tipe E,G,V) .................. 33
Multi-information display (Tipe Q) .................... 33
Continuously variable transmission
(jika dilengkapi) .............................................. 34
Transmisi manual (jika dilengkapi)................... 35
Sistem bantu pengendaraan ............................ 36
Sistem Toyota parking assist ............................. 37
28
Saat Pengendaraan
Kunci kontak
Menghidupkan mesin
Setel posisi tempat duduk untuk menjaga postur mengemudi

yang benar, dan pastikan untuk mengoperasikan pedal dengan
benar. 2
Rem parkir ditarik dengan benar
Saat Pengendaraan
CVT Transmisi manual
(Continuously variable transmission)
Atur pada posisi P Atur pada posisi N
Injak pedal rem Injak pedal kopling
Putar kunci kontak ke posisi

“START”
29
Saat Pengendaraan
Mengubah posisi kunci kontak Memutar kunci dari “ACC” ke

“LOCK”
1 Pindahkan tuas transmisi ke “P”

(continuously variable transmission)
atau “N” (transmisi manual).
2 Tekan ke dalam kunci dan putar ke
posisi “LOCK”.
Ketika kunci kemudi tidak dapat

dibebaskan
1 “LOCK”
Roda kemudi dikunci dan kunci dapat
dilepas. (kendaraan dengan transmisi
otomatis: Kunci dapat dilepas hanya
ketika tuas transmisi dalam posisi P.)
2 “ACC”
Beberapa komponen kelistrikan seperti
sistem audio dapat digunakan.
3 “ON”
Semua komponen kelistrikan dapat
digunakan
4 Ketika menghidupkan mesin, kunci
“START”
kontak mungkin tampak macet dalam
Untuk menghidupkan mesin.
posisi “LOCK”. Untuk membebaskannya,
putar kunci bersamaan dengan memutar
roda kemudi sedikit ke kiri dan ke kanan.
30
Saat Pengendaraan
Engine switch
Menghidupkan mesin
Rem parkir ditarik dengan benar

2
Periksa bahwa tuas transmisi di-set ke P
(continuously variable transmission) atau N
Saat Pengendaraan
(transmisi manual).
Drive monitor display Multi-information display
Tekan dengan kuat pedal Tekan dengan kuat pedal rem.

rem (CVT) atau pedal kopling dan pesan peringatan akan ditampilkan
(transmisi manual). pada multi-information display.
Tekan engine switch sebentar dan dengan kuat.

Saat mengoperasikan engine switch, sekali sentuh, tidak perlu untuk
menekan dan menahan switch. Mesin akan menstarter sampai mesin hidup
atau sampai 30 detik, mana yang lebih dulu.
Tetaplah menekan pedal rem (continuously variable transmission) atau
pedal kopling (transmisi manual) sampai mesin sepenuhnya hidup.
Mesin dapat dihidupkan dengan menekan engine switch.
31
Saat Pengendaraan
Mengubah mode engine switch
Mode dapat diubah dengan menekan engine switch dengan pedal rem (continuously
variable transmission) atau pedal kopling (transmisi manual) dibebaskan. (Mode akan
berubah setiap kali switch ditekan.)
f Kendaraan dengan drive monitor f Kendaraan dengan multi-information

display display
1 Off* 1 1 Off* 1
Flasher darurat dapat digunakan. Flasher darurat dapat digunakan.
2 Mode ACCESSORY 2 Mode ACCESSORY*2
Beberapa komponen kelistrikan seperti Beberapa komponen kelistrikan seperti
sistem audio dapat digunakan. power outlet dapat digunakan.
Lampu indikator sistem smart entry & “ACCESSORY” akan ditampilkan pada
start (hijau) berkedip dengan lambat. odometer/trip meter display area.
3 Mode IGNITION ON 3 Mode IGNITION ON* 3
Semua komponen kelistrikan dapat Semua komponen kelistrikan dapat
digunakan. digunakan.
Lampu indikator sistem smart entry & “IGNITION ON” akan ditampilkan
start (hijau) berkedip dengan lambat. pada odometer/trip meter display
area.
* 1: Kendaraan dengan continuously variable transmission: Jika tuas transmisi
dalam posisi selain dari P ketika mematikan mesin, engine switch akan diubah
ke mode ACCESSORY, bukan ke mode OFF.
*2: POWER ON” akan muncul pada multi-information display.
32
Saat Pengendaraan
Drive monitor display Multi-information display

(Tipe E,V dan G) (Tipe Q)
Drive monitor display menunjukkan Multi-information display menunjukkan
berbagai data kendaraan kepada berbagai data kendaraan kepada
pengemudi. pengemudi.
2
nn Ikon menu
Saat Pengendaraan
z Odometer/trip meter
z Range pengendaraan
z Konsumsi bahan bakar
z Temperatur luar Menampilkan informasi berikut ketika
ikon dipilih.
z Jam
z Indikator isi tangki bahan bakar Informasi Pengendaraan
z Indikator Eco Driving Pilih untuk menampilkan berbagai
z Indikator posisi tuas dan ren- data pengendaraan.
tang pergeseran transmisi ECO
(kendaraan dengan continuously
Menampilkan informasi konsumsi
variable transmission)
bahan bakar.
Pengaturan
Pilih untuk merubah pengaturan
tampilan meter.
33
Saat Pengendaraan
Continuously variable nn Fungsi posisi tuas transmisi

transmission (jika Posisi tuas
Fungsi
dilengkapi) pemilih
Memarkir kendaraan/
nn Menggeser tuas transmisi P
menghidupkan mesin
R Mundur
N Netral
D Pengendaraan normal* 1
7-speed sport sequential
M* 2
shiftmatic mode driving
* 1: Untuk meningkatkan efisiensi bahan
bakar dan mereduksi kebisingan,
geser tuas transmisi ke D untuk
pengendaraan normal.
*2: Pemilihan gigi menggunakan posisi "M"
dapat meningkatkan pengereman
mesin (engine brake).
f Kendaraan tanpa sistem smart entry

& start
Ketika kunci kontak dalam posisi
“ON”, geser tuas transmisi dengan
pedal rem ditekan.
Ketika menggeser tuas transmisi
antara P dan D, pastikan bahwa
kendaraan telah berhenti.
f Kendaraan dengan sistem smart entry
& start
Saat engine switch dalam mode
IGNITION ON, geser tuas
transmisi dengan pedal rem
ditekan. Ketika menggeser tuas
transmisi antara P dan D,
pastikan bahwa kendaraan telah
berhenti.
34
Saat Pengendaraan
Transmisi manual (jika nn Posisikan tuas transmisi ke R.

dilengkapi)
n Menggeser tuas transmisi
Saat Pengendaraan
Menggeser tuas transmisi ke posisi
R sambil mengangkat bagian cincin.
nn Kecepatan downshifting yang

maksimum
Perhatikan kecepatan downshifting pada
tabel berikut untuk mencegah mesin
over-running.
Posisi
Kecepatan maksimum
tuas
(km/jam)
transmisi
1 39
2 77
3 113
Tekan sepenuhnya pedal kopling
sebelum mengoperasikan tuas 4 144
transmisi, dan lepaskan secara perlahan.
5 169
35
Saat Pengendaraan
◆ TRC (Traction Control)*

Sistem bantu pengendaraan Menjaga tenaga penggerak dan
mencegah roda penggerak selip saat
Untuk membantu meningkatkan kese- kendaraan mulai berjalan atau akselerasi di
lamatan dan kinerja pengendaraan, atas jalan yang licin
sistem berikut beroperasi secara
otomatis dalam merespon berbagai ◆ Hill-start assist control*
situasi pengendaraan. Berhati-hatilah, Membantu mencegah kendaraan
meluncur ke belakang saat start pada
sistem ini adalah tambahan dan
tanjakan tajam.
sebaiknya tidak terlalu bergantung
pada saat mengoperasikan ◆ EPS (Electric Power Steering)
kendaraan. Mendayagunakan motor listrik untuk
mengurangi tenaga yang diperlukan guna
◆ ABS (Anti-lock Brake System) memutar roda kemudi.
Membantu mencegah roda terkunci ketika
pemakaian rem yang tiba-tiba, atau jika n Suara dan getaran yang
pengereman dipakai saat pengendaraan disebabkan oleh ABS, brake
di atas permukaan jalan yang licin. assist*, VSC*, TRC*, dan
◆ Brake assist* sistem kontrol hill-assist start*
Meningkatan level gaya pengereman
setelah pedal rem ditekan, saat sistem z Suara mungkin terdengar dari kompartemen
mendeteksi situasi pengereman menda- mesin bila mesin dihidupkan atau sesaat
dak (panik). setelah kendaraan mulai bergerak. Suara ini
tidak mengindikasikan adanya kerusakan.
◆ VSC (Vehicle Stability Control)* z Salah satu kondisi berikut mungkin terjadi
Membantu pengemudi mengontrol agar ketika sistem di atas beroperasi. Namun tak
tidak tergelincir ketika berbelok dengan satu pun menunjukkan terjadinya
tiba-tiba atau tergelincir di atas kerusakan.
permukaan jalan yang licin.
z Getaran yang dapat dirasakan
Memberikan kontrol terhadap ABS, melalui bodi kendaraan dan
TRC, VSC dan EPS. kemudi.
Membantu menjaga stabilitas arah saat
z Suara motor mungkin terdengar
berbelok di permukaan jalan yang licin
setelah kendaraan yang hidup
dengan mengontrol kerja kemudi.
dimatikan.
z Pedal rem mungkin berdenyut
sedikit setelah ABS aktif/
beroperasi
z Pedal rem mungkin bergerak
sedikit ke bawah setelah ABS
aktif/beroperasi.
*: Jika dilengkapi
36
Saat Pengendaraan
Sistem Toyota Parking Assist n Jangkauan deteksi sensor

Area deteksi back sensor terbatas
Sistem Toyota Parking Assist dirancang
seperti diperlihatkan pada gambar
untuk memberikan peringatan kepada
dibawah. Periksalah daerah sekitar
pengemudi dengan buzzer dari jarak
kendaraan sebelum mundur dan kendaran
antara kendaraan Anda dengan
dengan perlahan
penghalang ketika parkir atau
memasukkan kendaraan ke garasi. Sistem 2
ini menggunakan sensor untuk
mendeteksi penghalang.
Saat Pengendaraan
1. Back Sensor
Ada 2 sensor yang dipasang

dekat bagian tengah bumper belakang,
sensor ini akan memeriksa penghalang
dan akan membunyikan buzzer n Jarak dan buzzer
peringatan sesuai dengan jarak
kendaraan terhadap penghalang. Ketika sensor mendeteksi rintangan,
buzzer berbunyi untuk menunjukan kira-kira
jarak ke rintangan.
z Pengoperasian Buzzer dan jarak ke

penghalang
Buzzer berbunyi ketika kendaraan
mendekati rintangan, seperti yang
ditunjukkan oleh tabel berikut:
Jarak (mm)
(Menggunakan Bunyi Buzzer
Round Object)
Kira‐kira
Bunyi putus-putus
INDIKATOR 1000 – 1200
Bila sebuah penghalang terdeteksi, buzzer
akan berbunyi terputus‐putus atau secara Kira‐kira Bunyi putus-putus
terus‐menerus
500 – 1000 lebih cepat
Back Sensor bekerja pada saat kunci kontak Kira‐kira Bunyi
pada posisi “ON” dan tuas transmisi dalam 100 – 500 terus‐ menerus
posisi R. Sensor ini memeriksa penghalang
pada bagian tengah belakang kendaraan, Kira‐kira atau
Tidak ada suara
buzzer akan berbunyi putus‐putus atau terus‐ kurang dari 100
menerus sesuai dengan jaraknya
37
Bab 3 Perawatan
39
38
Perawatan
Kompartemen mesin
Perawatan
1 Boks sekring 5 Reservoir cairan pendingin mesin
2 Tutup pengisi oli mesin 6 Kipas pendingin elektrik
3 Dipstick level oli mesin 7 Kondensor
4 Baterai 8 Radiator
9 Tangki fluida washer
n Oli mesin
Dengan mesin pada temperatur kerja dan
dimatikan, periksa level oli pada dipstick.
f Memeriksa oli mesin
1 Parkir kendaraan di tempat yang
rata. Setelah memanaskan mesin
dan mematikannya, tunggu lebih dari
5 menit agar oli mengalir kembali ke
bagian bawah mesin.
2 Pegang kain lap di bawah ujungnya,
tarik dipstick keluar.
39
Perawatan
3 Bersihkan dipstick. Referensi penambahan oli

4 Masukkan kembali dipstick sepenuhnya.
Kuantitas oli
5 Pegang kain lap di bawah ujungnya, 1.5 L
(Low Full)
tarik keluar dan periksa level oli.
1 Lepas tutup pengisi oli dengan
memutarnya berlawanan arah jarum
jam.
2 Tambahkan oli mesin perlahan,
3 periksa dipstick.
3 Pasang tutup pengisi oli dengan
2 memutarnya searah jarum jam.
1 nn Cairan pendingin mesin

Level cairan pendingin yang baik bila
1 Rendah (Low) berada di antara “FULL” dan “LOW”
2 Normal reservoir ketika mesin dingin.
3 Terlalu banyak
Bentuk dari dipstick mungkin berbeda
tergantung pada jenis kendaraan atau
mesin.
6 Bersihkan dipstick dan masukkan
kembali dipstick sepenuhnya.
n Menambah oli mesin
1 Tangki reservoir
2 Garis “FULL”
3 Garis “LOW”
Jika permukaannya berada atau di
bawah garis “LOW”, tambahkan cairan
pendingin sampai pada garis “FULL”.
4 Tutup radiator
Bila oli mesin di bawah atau dekat dengan
tanda low level, tambahkan oli mesin
dengan jenis yang sama seperti yang ada
di mesin.
Pastikan untuk memeriksa jenis oli
dan persiapkan item yang diperlukan
sebelum menambahkan oli.
40
Perawatan
n Pemilihan cairan pendingin

Baterai
Gunakan hanya “Toyota Super Long
Life Coolant” atau yang setara dengan Periksa baterai seperti berikut.
kualitas tinggi ethylene glycol berbasis
non-silicate, non-amine, non-nitrite, nn Bagian luar baterai
dan non-borate dengan long-life hybrid Pastikan bahwa terminal baterai tidak
organic acid technology. berkarat dan tidak ada sambungan yang
“Toyota Super Long Life Coolant” adalah longgar, retak, atau klem yang longgar.
campuran coolant dan air destilasi.
(Temperatur minimum: -35°C)
nn Bila permukaan cairan

pendingin mesin turun setelah
pengisian kembali 3
Periksa secara visual radiator,
selang, tutup reservoir cairan pendingin
Perawatan
mesin, sumbat penguras dan pompa air.
Bila Anda tidak dapat menemukan
1 Terminal
kebocoran, periksakan kendaraan Anda
ke bengkel resmi Toyota terdekat. 2 Klem penahan
n Pemeriksaan elektrolit baterai

Radiator dan kondensor
Periksa bahwa level berada di antara garis
Periksa radiator dan kondensor dan “UPPER LEVEL” dan “LOWER LEVEL”.
bersihkan benda asing apapun.
Jika salah satu bagian di atas sangatlah
kotor atau Anda tidak yakin dengan
kondisinya, bawalah kendaraan segera
ke bengkel resmi Toyota terdekat
untuk diperiksa.
Jangan menyentuh radiator atau

kondensor karena mungkin panas dan
menyebabkan cedera serius, seperti
luka bakar. 1 Garis “UPPER LEVEL”
2 Garis “LOWER LEVEL”
Bila permukaan fluida pada atau
di bawah garis “LOWER LEVEL”,
tambahkan air destilasi.
41
Perawatan
nn Menambah air destilasi

Fluida washer
1 Lepas tutup ventilasi.
Low (Rendah) OK
2 Tambahkan air destilasi Jika permukaan fluida washer kurang dari

Bila garis “UPPER LEVEL” tidak dapat garis “FULL”, tambahkan cairan washer
dilihat, periksa level fluida dengan sampai garis “FULL”.
melihat langsung pada sel.
3 Pasang sumbat ventilasi kembali dan
tutup dengan aman.
Baterai mengandung asam belerang
yang beracun dan korosif serta
dapat menghasilkan gas hidrogen
yang mudah terbakar dan meledak.
Untuk mengurangi resiko kematian
atau cedera serius, lakukan langkah
pencegahan berikut ketika bekerja di
dekat baterai:
zzJangan merokok atau menyalakan
korek dekat baterai.
zzHindari terkena dengan mata, kulit
dan pakaian.
zzJangan menghisap atau menelan
elektrolit.
zzPakailah kacamata pengaman ketika
bekerja dekat baterai.
zzJauhkan baterai dari anak-anak.
zzIsilah selalu baterai di tempat
terbuka. Jangan mengisi baterai di
garasi atau ruang tertutup.
42
Bab 4 Keadaan penting dan Informasi
Penting
Lampu indikator dan peringatan...................... 44
Bila kendaraan Anda harus dihentikan dalam
keadaan darurat ............................................. 52
Jika kendaraan Anda perlu diderek ................. 53
Bila Anda mengalami ban kempes .................. 55
43
Keadaan Darurat dan Informasi Penting
Lampu indikator dan peringatan
Lampu indikator kendaraan dengan drive monitor display
Indikator lampu tanda belok

Lampu indikator akan berkedip ketika lampu tanda belok dinyalakan.
Indikator lampu besar jarak jauh

Lampu indikator akan menyala ketika lampu besar jarak jauh dinyalakan.
Indikator lampu belakang

Lampu indikator akan menyala ketika lampu belakang dinyalakan.
Indikator lampu kabut depan (jika dilengkapi)
Lampu indikator akan menyala ketika lampu kabut depan dinyalakan.
*1,3 Lampu Indikator Eco Driving (jika dilengkapi)

Lampu indikator akan menyala saat kunci kontak/engine switch
diposisikan ke ON, indikator akan padam saat mesin siap dihidupkan.
Lampu Indikator Keamanan
Lampu indikator akan menyala ketika sistem diaktifkan.
* 2 Indikator temperatur cairan pendingin mesin rendah
Lampu indikator akan menyala berwarna biru ketika temperatur
udara luar sangat rendah (kurang lebih 3oC atau lebih rendah).
*4 Indikator posisi dan rentang pergeseran (continuously variable
transmission)
Lampu indikator akan menyala ketika menggeser posisi dan rentang
pergeseran
Indikator sistem smart entry & start (jika dilengkapi)

*1
Lampu indikator akan menyala berwarna hijau saat kunci kontak/
engine switch diposisikan ke ON, indikator akan padam saat mesin siap
dihidupkan.
44
* 1: Lampu-lampu ini menyala saat kunci kontak diputar ke posisi “ON” (kendaraan
tanpa sistem smart entry & start) atau engine switch diubah ke mode IGNITION
ON (kendaraan dengan sistem smart entry & start) untuk menunjukkan bahwa
pemeriksaan sistem sedang dilakukan. Lampu akan padam setelah mesin
dihidupkan, atau setelah beberapa detik. Terdapat malfungsi di dalam sistem jika
lampu tidak menyala, atau padam. Bawalah kendaraan ke dealer Toyota Anda untuk
diperiksa.
* 2: Lampu berkedip menunjukkan bahwa sistem sedang beroperasi.
* 3: Indikator ini menyala biru ketika temperatur cairan pendingin mesin rendah.
* 4: Pemeriksaan sistem tidak tersedia ketika Lampu Indikator Eco Driving dinonaktifkan.
Lampu indikator kendaraan dengan multi-information display
Indikator lampu tanda belok

Lampu indikator akan berkedip ketika lampu tanda belok dinyalakan.
Indikator lampu besar jarak jauh 4

Lampu indikator akan menyala ketika lampu besar jarak jauh dinyalakan.
Indikator lampu belakang

Lampu indikator akan menyala ketika lampu belakang dinyalakan.
Indikator lampu kabut depan (jika dilengkapi)
Lampu indikator akan menyala ketika lampu kabut depan dinyalakan.
* 1 Indikator VSC OFF (jika dilengkapi)

45
* 3 Indikator temperatur cairan pendingin mesin rendah

Lampu indikator akan menyala berwarna biru ketika temperatur
udara luar sangat rendah (kurang lebih 3oC atau lebih rendah).
* 1,4 Lampu Indikator Eco Driving (jika dilengkapi)
Lampu Indikator Keamanan
Lampu indikator akan menyala ketika sistem diaktifkan.
* 1,2
Indikator slip (jika dilengkapi)
Lampu indikator akan menyala ketika sistem VSC aktif.
* 6 Indikator TRC OFF

Lampu indikator akan menyala ketika sistem TRF dinonaktifkan.
* 6 Indikator posisi pergeseran dan jangkauan pergeseran

Lampu indikator akan menyala ketika menggeser posisi dan rentang
pergeseran
* 5,6 Indikator temperatur luar rendah

Lampu indikator akan menyala ketika temperatur luar rendah
* 6 Indikator sistem smart entry & start

Lampu indikator akan menyala ketika sistem aktif.
* 1: Lampu ini menyala ketika engine switch diubah ke mode IGNITION ON untuk
menunjukkan bahwa pemeriksaan sistem sedang dilakukan. Lampu akan padam
setelah mesin dihidupkan, atau setelah beberapa detik. Terdapat malfungsi di
dalam sistem jika lampu tidak menyala, atau lampu tidak padam.
Bawalah kendaraan ke dealer Toyota Anda untuk diperiksa.
* 2: Lampu berkedip menunjukkan bahwa sistem sedang beroperasi.
* 3: Indikator ini menyala biru ketika temperatur cairan pendingin mesin rendah.
* 4: Pemeriksaan sistem tidak tersedia ketika Lampu Indikator Eco Driving dinonaktifkan.
* 5: Ketika temperatur luar sekitar 3oC (37 oF) atau lebih rendah, indikator akan berkedip
selama sekitar 10 detik, kemudian tetap menyala.
* 6: Lampu tersebut menyala pada multi-information display.
46
Lampu peringatan
Lakukan tindakan berikut dengan tenang bila terdapat lampu peringatan menyala atau
berkedip. Bila lampu menyala atau berkedip, tetapi kemudian padam, ini tidak selalu
menunjukkan malfungsi dalam sistem. Namun, jika ini terus terjadi, bawalah kendaraan
segera ke dealer Toyota Anda untuk diperiksa.
Lampu peringatan sistem rem (buzzer peringtan)

Menunjukkan:
z Kuantitas minyak rem rendah
z Malfungsi di sistem rem
* 1 Lampu peringatan sistem pengisian
Menunjukkan malfungsi di sistem pengisian kendaraan.
* 1 Lampu peringatan tekanan oli mesin rendah (buzzer peringatan*4)

Menunjukkan bahwa tekanan oli mesin terlalu rendah.
4
* 1 Lampu indikator temperatur cairan pendingin mesin tinggi (buzzer
peringatan)

Menunjukkan bahwa mesin panas berlebih.
◆ Hentikan segera kendaraan di tempat yang aman dan hubungi dealer Toyota
Anda. Meneruskan pengendaraan mungkin dapat membahayakan.
Lampu indikator malfungsi

Menunjukkan terjadinya malfungsi:
z Sistem kontrol mesin elektronik; atau
z Sistem kontrol throttle elektronik; atau
z Sistem kontrol elektronik continuously variable transmission*
Lampu peringatan SRS Airbag

z Sistem SRS airbag; atau
z Sistem pretensioner sabuk keselamatan*
Lampu peringatan ABS
z ABS; atau
z Sistem brake assist*
*: Jika dilengkapi
47
Lampu peringatan sistem electrical power steering (buzzer

peringatan)
Menunjukkan malfungsi pada sistem EPS (Electric Power Steering)
(Merah
atau
kuning)
Indikator slip (jika dilengkapi)
z Sistem VSC; atau
z Sistem TRC
Lampu akan berkedip ketika sistem VSC dan TRC sedang bekerja.
Lampu peringatan Brake Override/Drive-Start Control (jika
* 1 dilengkapi) (buzzer peringatan)
z Sistem Brake Override; atau
(Berkedip* 2) z Sistem Drive-Start Control
Lampu indikator sistem smart entry & start (buzzer peringatan)

*1
z Sistem smart entry & start; atau
z Sistem kunci kemudi (steering lock)
Lampu peringatan LED headlight
*3
Menunjukkan malfungsi di lampu besar LED.
Lampu besar LED biasanya tidak akan menyala ketika ada kerusakan,
namun mungkin dapat menyala tergantung pada sifat dari masalah.
◆ Kendaraan perlu segera diperiksa oleh dealer Toyota Anda.
48
Lampu peringatan Brake Override/Drive-Start Control (jika

* 1 dilengkapi)
Menunjukkan bahwa sistem berikut sedang bekerja:
z Sistem Brake Override; atau
z Sistem Drive-Start Control
◆ Bebaskan pedal gas.
Lampu peringatan rem parkir (buzzer peringatan*5)

Menunjukkan bahwa rem parkir digunakan.
◆ Bebaskan rem parkir
Lampu indikator sistem smart entry & start (buzzer peringatan)

*1
z Sistem smart entry & start; atau
z Sistem kunci kemudi (steering lock)
4
◆ Baca pesan yang ditampilkan dan ikuti petunjuknya.
* 2 Lampu peringatan pintu terbuka (buzzer peringatan)*6)

Menunjukkan bahwa pintu tidak tertutup sepenuhnya.
* 3 Lampu peringatan pintu terbuka (buzzer peringatan)*6)

Menunjukkan bahwa pintu tidak tertutup sepenuhnya.
◆ Pastikan bahwa semua pintu tertutup.
49
Lampu peringatan level bahan bakar rendah

Menunjukkan bahwa sisa bahan bakar sekitar 6.3 L atau kurang.
◆ Pengisian bahan bakar kendaraan.
* 1 Lampu pengingat sabuk keselamatan pengemudi dan penumpang

depan (buzzer peringatan)*7)
Peringatan pengemudi dan penumpang depan untuk mengencangkan
sabuk keselamatannya
◆ Kenakan sabuk keselamatan.
◆ Bila tempat duduk penumpang depan ditempati, sabuk keselamatan tempat
duduk penumpang depan juga perlu dikencangkan agar lampu peringatan
(buzzer peringatan) padam.
* 1: Untuk kendaraan dengan multi-information display, lampu tersebut menyala pada
multi-information display.
* 2: Untuk kendaraan dengan drive monitor display
* 3: Untuk kendaraan dengan multi-information display
* 4: Buzzer peringatan tekanan oli mesin rendah
Buzzer masih terdengar saat kecepatan kendaraan mencapai 5 km/jam.
*5: Buzzer peringatan rem parkir digunakan:
Buzzer berbunyi untuk menunjukkan bahwa rem parkir digunakan. (dengan
kendaraan mencapai kecepatan 5 km/jam)
* 6: Buzzer peringatan pintu terbuka:
Buzzer berbunyi jika kendaraan mencapai kecepatan 5 km/jam dengan salah satu
pintu terbuka
* 7: Buzzer sabuk keselamatan pengemudi dan penumpang depan:
Buzzer sabuk keselamatan pengemudi dan penumpang depan berbunyi untuk
mengingatkan pengemudi dan penumpang depan bahwa sabuk keselamatan tidak
terpasang dengan benar atau tidak dipakai. Buzzer berbunyi terus menerus
selama 24 detik setelah kendaraan mencapai kecepatan minimal 20 km/jam.
Kemudian, bila sabuk keselamatan masih belum juga dipakai buzzer akan
berbunyi dengan nada berbeda selama lebih dari 90 detik.
50
Pesan dan peringatan pada multi-information display
Lampu
Buzzer
peringatan Peringatan
peringatan*
sistem
Menunjukkan situasi penting,
seperti ketika sistem terkait dengan
Menyala — pengendaraan mengalami malfungsi
atau bahaya yang disebabkan jika
prosedur koreksi tidak dilakukan
Menunjukkan situasi penting, seperti
Berbunyi
Menyala atau ketika sistem menunjukkan multi-
-
berkedip information display mungkin mengalami
malfungsi
Menunjukkan situasi, seperti ketika
Berkedip - kerusakan pada kendaraan atau
menyebabkan kecelakaan. 4
Menunjukkan kondisi, seperti malfungsi
Menyala - pada komponen kelistrikan, kondisinya,

atau menunjukkan perlunya perawatan.
Tidak Menunjukkan situasi, seperti ketika
berbunyi pengoperasian dilakukan dengan tidak
Berkedip - benar, atau menunjukkan bagaimana
cara melakukan pengoperasian dengan
benar.
Tabel di atas mungkin berbeda tergantung pada kondisi. Pada kasus ini, baca dan ikuti
pesan yang ditampilkan.
*: Buzzer berbunyi pertama kali dan pesan peringatan muncul pada multi-information
display
51
Bila kendaraan Anda harus

4 Kendaraan tanpa sistem smart entry
& start:
dihentikan dalam keadaan
Matikan mesin dengan memutar kunci
darurat kontak ke posisi “ACC”.
1 Terus injak pedal rem dengan kuat.
Jangan memompa pedal rem berulang-
ulang, karena dapat mengurangi usaha
yang diperlukan untuk memperlambat
kendaraan.
2 Posisikan tuas transmisi ke N.
f Bila tuas transmisi dapat diposisikan
ke “N”
3 Setelah melambat, hentikan
kendaraan di tempat yang aman. Kendaraan dengan sistem smart
4 Matikan mesin. entry & start: Untuk mematikan
mesin, tekan dan tahan engine switch
f Bila tuas transmisi tidak dapat selama lebih dari 2 detik atau
diposisikan ke N lebih , atau menekannya 3 kali
3 Terus injak pedal rem dengan kuat atau lebih dengan singkat
untuk mengurangi kecepatan secara berurutan.
kendaraan semaksimal mungkin.
Tekan dan tahan selama 2 detik atau lebih,

atau tekan 3 kali atau lebih dengan cepat
5 Hentikan kendaraan di tempat yang

aman.
52
Jika kendaraan Anda perlu nn Menderek dengan truk tipe

pengangkat roda
diderek
f Dari depan
Jika perlu menderek, kami
merekomendasikan agar kendaraan
Anda diderek oleh dealer Toyota
Anda atau layanan derek
komersial, menggunakan truk tipe
pengangkat roda atau truk bak rata.
Gunakan sistem rantai pengaman
untuk semua derek, dan patuhi
semua peraturan negara/propinsi dan
daerah.
Bebaskan rem parkir.
nn Situasi ketika perlu untuk f Dari Belakang
menghubungi dealer sebelum
menderek 4
Berikut ini menunjukkan problem dengan
transmisi Anda. Hubungi dealer Toyota

Anda atau pelayanan derek komersil
sebelum menderek.
z Bila mesin hidup namun kendaraan
tidak mau bergerak.
z Kendaraan akan mengeluarkan bunyi
yang tidak normal Gunakan dolly derek di bawah roda
depan.
nn Menderek dengan truk tipe
sling
Jangan menderek dengan truk tipe-sling

untuk mencegah kerusakan bodi.
53
n Menggunakan truk bak rata otomatis, hanya lubang penderek depan

yang dapat digunakan.
nn Prosedur pengait penarik

darurat
1 Keluarkan mata pengait derek.
Jika Toyota Anda diangkut dengan truk

bak rata, harus diikat pada tempatnya
seperti yang ditunjukkan dalam gambar.
2 Lepas tutup pengait menggunakan

obeng pipih.
Untuk melindungi bodi, tempelkan
kain diantara obeng dan bodi
kendaraan seperti yang ditunjukkan
dalam gambar.
Bila Anda menggunakan rantai atau kabel

untuk mengikat kendaraan Anda, sudut
arsir hitam harus 45°.
Jangan mengikat terlalu kuat atau
kendaraan mungkin menjadi cacat.
n Penarikan darurat
Bila truk derek tidak tersedia, dalam
keadaan darurat kendaraan Anda untuk
sementara boleh diderek menggunakan
kabel atau rantai yang dipasang ke
3 Masukkan mata pengait derek ke
lubang pengait penarik darurat. Hal ini dalam lubang dan kencangkan
hanya boleh dilakukan pada permukaan sebagian dengan tangan.
jalan yang keras maksimal untuk jarak
80 km dengan kecepatan di bawah 30
km/jam.
Pengemudi harus berada dalam
kendaraan untuk mengendalikan dan
mengoperasikan rem. Roda-roda, sistem
penggerak, as roda, kemudi dan rem
kendaraan harus dalam kondisi baik.
Untuk kendaraan dengan transmisi
54
Bila Anda mengalami ban

kempes
Jangan meneruskan pengendaraan

dengan ban yang kempes.
Meskipun pengendaraan jarak dekat
dengan ban yang kempes dapat
merusak ban dan roda tidak dapat
diperbaiki lagi, sehingga dapat
4 Kencangkan mata pengait derek menyebabkan kecelakaan.
dengan aman menggunakan kunci
mur roda.
nn Sebelum mendongkrak kendaraan
Untuk mencegah kerusakan pada
kendaraan, lapisi ujung kunci dengan z Hentikan kendaraan di tempat aman
isolatip. dan permukaan yang keras dan rata.
5 Kaitkan dengan aman kabel atau z Gunakan rem parkir.
rantai ke lubang mata pengait darurat z Kendaraan dengan tranmisi manual:
Posisikan tuas transmisi ke R. 4
Berhati-hatilah agar tidak merusak
bodi kendaraan. z Kendaraan dengan continuously
variable transmission: Geser tuas
6 Kendaraan tanpa sistem smart entry transmisi ke P.

& start: Masuklah ke kendaraan
z Matikan mesin.
sebelum diderek dan hidupkan mesin.
z Nyalakan flasher darurat.
Jika mesin tidak dapat dihidupkan,
putar kunci kontak ke posisi “ON”. z Matikan switch PWR DOOR
(kendaraan dengan power sliding
Kendaraan dengan sistem smart door).
entry & start: Masuklah ke kendaraan
sebelum diderek dan hidupkan mesin.
Jika mesin tidak dapat dihidupkan,
ubah engine switch ke mode IGNITION
ON.
7 Geser tuas transmisi ke N dan
bebaskan rem parkir.
nn Selama menderek
Bila mesin tidak hidup, tenaga bantu rem
dan kemudi akan tidak berfungsi, hal
tersebut membuat kemudi dan rem lebih
berat.
55
nn Lokasi ban cadangan, dongkrak n Mengeluarkan dongkrak dan

dan peralatan handle-nya
1 Keluarkan papan dek.
2 Keluarkan dongkrak.
1 Tas peralatan 1 Pengenduran
2 Pengait penarik 2 Pengencangan
3 Kunci mur roda
4 Kunci
5 Obeng
6 Handle dongkrak
7 Ban cadangan tipe compact
8 Dongkrak
3 Keluarkan tray dan tas peralatan.
56
nn Mengeluarkan ban cadangan

tipe compact
2 Kendaraan dengan pelek baja: Lepas

ornamen roda menggunakan kunci
mur pelek.
1 Lipat tempat duduk baris ketiga.
Untuk melindungi ornamen roda,
2 Keluarkan papan dek, dongkrak, tray tempatkan kain diantara kunci mur
dan tas peralatan. pelek dan ornamen roda seperti yang
3 Kendurkan pengikat tengah yang ditunjukkan dalam gambar.
mengamankan ban cadangan tipe
compact. 4
nn Mengganti ban kempes

3 Kendurkan sedikit mur roda (satu
putaran).
1 Ganjal ban.
Ganjal ban secara menyilang dengan
ban yang kempes.
4 Putar bagian “ 1 ” dongkrak roda

dengan tangan sampai notch pada
dongkrak menyentuh dengan titik
pendongkrakkan.
Petunjuk titik pendongkrakan terdapat di
bawah rocker panel. Petunjuk tersebut
menunjukkan posisi titik pendongkrakan.
57
2 Pasang ban dan kencangkan

semampunya masing-masing mur
roda dengan tangan kira-kira dengan
jumlah yang sama.
f Mengganti pelek baja dengan pelek
baja (termasuk ban cadangan tipe
compact)
Bagian tirus
5 Naikkan kendaraan sampai ban

terangkat sedikit dari tanah.
Dudukan
pelek roda
f Mengganti pelek aluminum dengan

ban cadangan tipe compact
Bagian tirus
6 Lepas semua mur pelek dan ban.

Ketika merebahkan ban di atas tanah,
letakkan ban dengan desain permukaan
pelek menghadap ke atas untuk
menghindari goresan pada pelek.
nn Memasang ban cadangan tipe Dudukan

pelek roda
compact
Putar mur roda hingga bagian tirus
rapat dengan dudukan pelek roda.
f Mengganti ban dengan pelek aluminum
Washer
1 Bersihkan debu atau benda asing dari

permukaan kontak roda.
Jika terdapat benda asing pada Pelek roda
permukaan kontak roda, mur roda dapat
mengendur saat kendaraan bergerak, Putar mur pelek sehingga washer
yang dapat menyebabkan ban terlepas bersentuhan dengan piringan roda.
dari kendaraan.
58
nn Menyimpan peralatan
3 Turunkan kendaraan.
4
Letakkan peralatan di tas peralatan
seperti ditunjukkan dalam gambar. Jika
4 Kencangkan dengan kuat masing-

tidak, tas peralatan mungkin tidak muat
masing mur roda dua atau tiga kali
di dalam kompartemen bagasi.
dengan urutan seperti pada gambar.
Letakkan peralatan yang ditunjukkan
Momen pengencangan: pada nomor 1 terlebih dahulu dan
103 N•m (10.5 kgf•m 76 ft•lbf) kemudian letakkan peralatan
yang ditunjukkan pada nomor 2.
nn Menyimpan ban kempes
5 Kendaraan dengan pelek baja (kecuali

ban cadangan tipe compact):
Memasang kembali ornamen roda.
Ban kempes tidak dapat disimpan dimana
Luruskan potongan (cutout) pada
ban cadangan compact disimpan.
ornamen roda dengan batang katup
Simpan ban kempes yang dilepas dalam
(pentil) seperti dalam gambar .
kompartemen bagasi setelah menyimpan
5 Simpan ban kempes, dongkrak dan tempat duduk baris ke tiga.
semua peralatan.
59
Bab 5 Sistem audio
Pengoperasian sistem audio ............................ 61
60
Sistem Audio
Pengoperasian sistem audio
)XQJVL7RPEROSDGD3DQHO'HSDQ
1 2
3 7
4
8
5
CATATAN
• Penjelasan operasional yang ditampilkan pada panel berikut dapat berbeda dengan panel aslinya.
Nomor Nama Fungsi

1 Tempat • Tempat untuk memasukkan disk.
pemutar disk
Melepas disk • Mengeluarkan disk.
5
2
• Tekan dan tahan untuk mengeluarkan disk secara paksa.
3 Home • Menampilkan layar UTAMA.
Sistem Audio
4 Pengaturan • Menampilkan pengaturan Popup.
5 Bisu • Menghilangkan/mengembalikan suara.
6 Sensor • Penerimaan sinyal dari remote control.

Remote
7 Tenaga • Mematikan/ Menghidupkan daya unit (P.7).
• Mematikan/ Menghidupkan layar (P.9).
8 –, + • Menyesuaikan volume.
(Volume) Volume akan naik hingga 15 jika terus menekan [ ].
61
Sistem Audio
Deskripsi layar Utama Mendaftarkan perangkat

Bluetooth
Beberapa fungsi dapat dilakukan dari layar UTAMA. Pemutar audio Bluetooth atau Ponsel, harus
dIdaftarkan sebelum menggunakan fungsi
1 2 3 Bluetooth dalam unit ini. Maksimal 10 perangkat
Bluetooth dapat didaftarkan.
CATATAN
• Hingga 10 perangkat Bluetooth dapat didaftarkan.
Jika perangkat Bluetooth yang ke -11 didaftarkan,
perangkat Bluetooth yang terhubung pada paling
awal akan terhapus dan diganti dengan yang ada
mendaftar saat ini.
• Unit ini cocok dengan fungsi Apple Easy Pairing.
Ketika iPod sentuh atau iPhone terhubung ke unit,
akan tampil dialog mengenai pembuktian keaslian
1 • Menampilkan layar pemilihan sumber (P.11)
dengan unit ini atau smartphone iOS yang terdaftar
sebagai smartphone sebagai perangkat Bluetooth.
2 • Informasi sumber terkini.
• Sentuh untuk menampilkan layar kontrol
dari sumber terkini. 1 Mencari unit (“Car Multimedia”) dari ponsel/
• Tampilan sumber jalan pintas pemutaran smartphone.
3
(P.12) Selesaikan langkah 1 hingga 4 dalam 30 detik.
2 Operasikan smartphone/ponsel menurut
pesan yang ditampilkan.
Menampilkan layar UTAMA
Konfirmasikan permintaan dari ponsel
1 Tekan tombol [ ] ataupun smartphone.
3 Memilih fungsi yang akan digunakan

Masukkan kode smartphone/ ponsel.
Menampilkan layar UTAMA Kode PIN standar adalah “0000”.
62
Sistem Audio
[Phone1]/ [Phone2] Menghubungkan smartphone

Pilih nomor handsfree sebagai penghubung.
[Bluetooth Audio] Ñ Menyambung perangkat iPhone
Pilih untuk menggunakan Bluetooth dan T-Link.
[T-Link] Hanya untuk AVX Premium
1 Unduh Aplikasi T-Link di iPhone anda.
Pilih untuk digunakan sebagai sumber T-Link. 2 Buka “Setting” pada iPhone, lalu pilih
“Control Center”, kemudian ”Customize
4 Sentuh [Yes].
Controls”.
Ketika transmisi data dan koneksi telah selesai,
simbol koneksi telepon Bluetooth akan tampil 3 Sentuh “Screen Recording” dan tambahkan
dalam layar. pada daftar “INCLUDE”.
CATATAN 4 Luncurkan Control Center pada iPhone,

• Jika ponsel mendukung PBAP, secara otomatis sentuh dan tahan simbol Screen Recording,
data buku telepon akan diunduh saat memilih kemudian sentuh “T-Link” untuk mulai
[Phone1] atau [Phone2]. memancarkan penyiaran.
• Untuk beberapa ponsel, operasikan ponsel untuk
mengunduh data buku telepon. 5 Hubungkan iPhone anda dengan AVX
• Jika layar menampilkan pesan Kode PIN, masukkan melalui Lightning ke kabel USB. (P.14)
kode dalam smartphone / ponsel anda dengan
kode standar, yaitu “0000”.
Ñ Menghubungkan perangkat
Android
1 Unduh Aplikasi T-Link di smartphone
Android.
T-Link 2 Hubungkan smartphone dengan AVX 5
melalui kabel USB (P.14).
Layar smartphone dapat di tampilkan dalam Tampilnya dialog pengaturan disaat Aplikasi
monitor unit menggunakan sumber T-Link. T-Link sedang berseluncur.
Sistem Audio
Lakukan pengaturan “T-Link” di posisi aktif/ ON.
Persiapan
CATATAN
1 Unduh “T-Link” dari App Store atau
• Lihat tutorial Aplikasi T-Link pada materi “how to”.
Google Play.
• Saat pertama kali menggunakan T-Link, periode
Pasang “T-Link” pada perangkat iPhone atau android.
waktu penggunaan pelayanan fungsi ini akan
2 Selaraskan smartphone dengan AVX ditampilkan. Butuh persetujuan anda dalam
melalui Bluetooth. penggunaan fungsi aplikasi ini.
Dibutuhkan koneksi “T-Link”.
Lihat Mendaftarkan perangkat Bluetooth (P. 16)
dan Hubungkan perangkat Bluetooth (P.17).
CATATAN
• Aplikasi T-Link adalah gratis.
• Keselarasan perangkat dengan :
- IOS versi 11 atau terbaru.
- IOS versi 12 keatas hanya bisa di operasikan
dari HP.
- Android versi 5.0 (Lollipop) atau terbaru/
Linux kernel versi 3.5 atau yang terbaru.
- Mendukung Bluetooth.
- Perubahan versi software Android maupun IOS
pada perangkat HP mungkin bisa
mempengaruhi performa T-Link. 63
Sistem Audio
Fungsi tombol Remote control Nama Fungsi

Tombol
MODE • Memilih sumber pemutaran. (Tekan)
• Mematikan daya. (Tahan)
VOL 3 2 Menyesuaikan volume.
ASPECT Merubah aspek rasio.
• Untuk mengkonfirmasikan pengaturan
aspek rasio, gunakan panel sentuh.
(P.44)
MUTE Tekan sekali untuk menurunkan volume.

Tekan dua kali untuk mengembalikan
volume seperti sebelumnya.
R Memilih folder yang akan diputar.

S Memilih judul yang akan diputar untuk
memutar sumber DVD / Video-CD.
E Memilih track atau file untuk diputar.
F Mengganti ke siaran stasiun lainnya, pada
pemutaran sumber radio.
Memilih chapter/scene/track pada saat
memutar sumber DVD/Video-CD.
ENT • Memulai/ mode jeda.

• Melakukan fungsi yang dipilih.
DIRECT Beralih ke mode pencarian langsung.

Untuk lebih detail, lihat Mode pencarian
langsung (P.58).
VOICE Mengaktifkan kontrol suara.
AM Memilih frekuensi penerimaan FM / AM.
FM
Numeric [1] - [6]: Memasuki nomor preset stasiun.
Keypad Masukan nomor untuk mencari dalam
mode pencarian langsung. Untuk detail,
lihat Mode pencarian langsung.(P.58)
Menampilkan layar Handsfree. (P.21)
Menjawab saat ada panggilan masuk.
Mengakhiri / menolak panggilan.
64
Bab 6 Spesifikasi Kendaraan
Spesifikasi...................................................... 65
65
Spesifikasi Kendaraan
Spesifikasi
Dimensi dan berat
Panjang keseluruhan 4235 mm

Lebar keseluruhan 1695 mm
Tinggi keseluruhan* 1 1695 mm
Jarak roda 2750 mm
1475 mm* 2
Depan
1465 mm* 3
Tapak
1480 mm* 2
Belakang
1470 mm* 3
* 1: Kendaraan tanpa beban
* 2: Kendaraan dengan ban 15 inch
* 3: Kendaraan dengan ban 16 inch
Mesin
Model 2NR-FE
Jenis Tipe 4-silinder segaris, 4-langkah, bensin
Diameter dan langkah 72.5 x 90.6 mm
Kapasitas mesin 1496 cm 3
Celah katup Penyetelan otomatis
Tegangan tali penggerak Penyetelan otomatis
Bahan bakar
Jenis bahan bakar Hanya bahan bakar bensin tanpa timbal

Nomor oktan 91 atau lebih tinggi
Kapasitas tangki bahan
42 L
bakar (Referensi)
66
Sistem pelumasan
Kapasitas oli
(Kuras dan isi kembali —
referensi *)
Dengan filter 3.3 L
Tanpa filter 3.1 L
*: Kapasitas oli mesin merupakan referensi kuantitas yang digunakan ketika penggantian oli mesin.
Panaskan dan matikan mesin, tunggu lebih dari 5 menit, dan periksa level oli dengan dipstick.
Viskositas yang direkomendasikan (SAE):
Rentang temperatur yang diantisipasi

sebelum penggantian oli berikutnya.
Sistem pendingin
fCVT (Continuously variable transmission)

4.2 L 6
Kapasitas
f Transmisi manual
4.1 L Spesifikasi Kendaraan
Gunakan salah satu dari berikut:
z “Toyota Super Long Life Coolant”
Jenis cairan pendingin z Serupa berkualitas tinggi ethylene glycol berbasis non-silicate,
nonamine, non-nitrite, dan non-borate dengan long-life hybrid
organic acid technology.
Jangan hanya menggunakan air saja.
67
Ban dan pelek

f Ban 15 inch
Ukuran ban 185/60R15 84H

Roda depan kPa (kgf/cm2 Roda belakang kPa (kgf/cm2
Tekanan pemompaan ban (Tekanan atau bar, psi) atau bar, psi)
pemompaan ban saat dingin yang
direkomendasikan) 230 kPa (2.3 kgf/cm2 atau 240 kPa (2.4 kgf/cm2 atau
bar, 33 psi) bar, 35 psi)
Ukuran dan tipe pelek 15 x 5 1/2 J, Allumunium dan baja
Torsi mur pelek 103 N•m (10.5kgf•m, 76 ft•lbf)
f Ban 16 inch
Ukuran ban 195/50R16 84V

Tekanan pemompaan ban (Tekanan
pemompaan ban saat dingin yang 250 kPa (2.5 kgf/cm2 atau bar, 36 psi)
direkomendasikan)
Ukuran dan tipe pelek 16 x 6 J, Allumunium
Ukuran ban 195/55R16 87V

direkomendasikan)
Ukuran dan tipe pelek 16 x 6 J, Allumunium
f Ban cadangan tipe compact
Ukuran ban T105/70D16 87M

direkomendasikan)
Ukuran dan tipe pelek 16 x 4 T, Baja
68
Bola lampu
Bola lampu W Jenis

Lampu besar jarak dekat (Kendaraan dengan Halogen H11
55
lampu besar halogen)
Lampu besar jarak jauh (Kendaraan dengan Halogen HB3
60
Lampu kabut depan 19 Halogen H16
Lampu tanda belok depan 21 Wedge base
Eksterior (amber)
Lampu tanda belok belakang 21
Lampu posisi depan (Kendaraan dengan
5
Lampu mundur 16 Wedge base
(bening)
Lampu plat nomor polisi 5
Lampu baca/lampu interior depan 8
Lampu kompartemen bagasi 5
Interior
Lampu interior belakang Double end
8
(bening)
69
Bab 7 Daftar Isi pada CD
Daftar Isi pada CD.......................................... 70
70
Daftar Isi pada CD
Informasi untuk Anda .....................6

Membaca pedoman ini .................10 2 Kelompok instrumen
Bagaimana mencari .....................11
Indeks gambar..............................12 2. Kelompok instrumen
Untuk keselamatan dan Lampu peringatan dan
1 indikator ............................ 70
keamanan
Gauge dan meter ................ 79
1-1. Untuk penggunaan yang Drive monitor display........... 83
aman Multi-information display ..... 86
Sebelum pengendaraan ......22 Pengoperasian
Untuk berkendara 3
setiap komponen
yang aman.........................25
Sabuk keselamatan .............27 3-1. Informasi kunci
SRS airbag ..........................34 Kunci-kunci.......................... 94
Langkah pencegahan 3-2. Membuka, menutup
untuk gas buang ...............41 dan mengunci pintu
1-2. Keamanan anak Pintu-pintu depan.............. 101
Bila terdapat anak-anak Sliding door ....................... 106
di kendaraan......................42
Pintu bagasi ...................... 122
Sistem
Sistem
perlindungan anak .............43
smart entry & start........... 127
1-3. Sistem anti pencurian
3-3. Menyetel tempat duduk
Sistem
Tempat duduk depan ........ 134
engine immobilizer.............63
Tempat duduk belakang
Alarm ...................................65
baris kedua ..................... 135
Tempat duduk
baris ketiga...................... 140
7
Sandaran kepala............... 141
Susunan tempat duduk ..... 144
Daftar Isi pada CD
3-4. Menyetel roda kemudi

dan kaca spion
Roda kemudi..................... 150
Kaca spion dalam.............. 152
Kaca spion luar ................. 154
3-5. Membuka dan menutup
jendela
Power window................... 156
71
Daftar Isi pada CD
4 Pengendaraan 5 Fitur interior
4-1. Sebelum pengendaraan 5-1. Menggunakan sistem

Mengendarai kendaraan....160 air conditioner otomatis
Barang dan muatan ...........171 Sistem air conditioner
Menarik gandengan...........172 depan (tipe manual) ........ 212
Sistem air conditioner
4-2. Prosedur pengendaraan
depan (tipe otomatis) ...... 215
Kunci kontak (kendaraan
Sistem
tanpa sistem smart
pendingin belakang......... 219
entry & start) ....................173
Engine switch (kendaraan 5-2. Menggunakan lampu interior
dengan sistem smart Daftar lampu interior.......... 221
entry & start) ....................177 • Lampu baca/
Continuously variable lampu interior depan ..... 222
transmission ....................185 • Lampu
Transmisi manual ..............189 interior belakang ........... 222
Tuas lampu tanda belok ....191 5-3. Menggunakan fitur
Rem parkir .........................192 penyimpanan
4-3. Mengoperasikan lampu Daftar fitur penyimpanan... 224
dan wiper • Laci ............................... 225
Switch lampu besar ...........193 • Pemegang gelas/
Switch lampu kabut............197 Pemegang botol............ 225
Wiper dan washer • Boks tambahan............. 227
kaca depan ......................198 Fitur kompartemen
Wiper dan washer bagasi ............................. 291
kaca belakang .................200 5-4. Menggunakan fitur
4-4. Pengisian bahan bakar interior lainnya
Membuka tutup tangki Fitur interior lainnya........... 230
bahan bakar ....................202 • Pelindung matahari....... 230
4-5. Menggunakan sistem • Kaca rias....................... 230
pendukung
pengendaraan • Jam ............................... 230
Sistem • Power outlet.................. 231
bantu pengendaraan .......205 • Assist grip ..................... 232
• Switch-switch roda
kemudi .......................... 234
72
Daftar Isi pada CD
Perawatan dan
6 7 Bila muncul gangguan
perlindungan
6-1. Perawatan dan perlindungan 7-1. Informasi penting

Membersihkan dan Flasher darurat.................. 306
melindungi eksterior Jika kendaraan Anda
kendaraan........................236 harus dihentikan dalam
Membersihkan dan keadaan darurat.............. 307
melindungi interior Jika kendaraan terjebak
kendaraan........................240 di area banjir ................... 309
6-2. Perawatan 7-2. Langkah yang diambil dalam
Persyaratan keadaan darurat
perawatan........................243 Jika kendaraan Anda perlu
Jadwal diderek ............................ 310
perawatan berkala ...........246 Bila Anda merasa
sesuatu yang salah ......... 316
6-3. Servis yang dapat dilakukan
sendiri Sistem pemutus
pompa bahan bakar ........ 317
Peringatan tentang servis
yang dapat Bila lampu peringatan
Anda lakukan sendiri .......252 menyala atau buzzer
peringatan berbunyi ......... 318
Kap mesin..........................255
Bila pesan peringatan
Penempatan
ditampilkan
dongkrak lantai ................257
(kendaraan dengan
Kompartemen mesin..........258 multi-information
Ban ....................................268 display)............................ 326
Tekanan Bila Anda mengalami
pemompaan ban..............271 ban kempes .................... 330
Roda ..................................273 Bila mesin tidak dapat
Filter air conditioner ...........275 dihidupkan....................... 343
7
Wiper kaca depan..............278 Bila kunci elektronik
Kunci baterai......................279 tidak dapat bekerja
dengan benar
Daftar Isi pada CD
Memeriksa dan mengganti

sekring .............................282 (kendaraan dengan sistem
smart entry & start) ......... 345
Bola lampu.........................285
Bila baterai kendaraan
lemah .............................. 348
Bila kendaraan Anda
panas berlebihan ............ 353
Bila kendaraan terjebak .... 357
73
Daftar Isi pada CD
8 Spesifikasi kendaraan Indeks
8-1. Spesifikasi Apa yang dilakukan bila...

Data perawatan (Troubleshooting) .................... 376
(bahan bakar, Indeks alphabet ......................... 380
level oli, dll.).....................360
Informasi bahan bakar.......369
8-2. Kustomisasi
Fitur yang dapat
dikustomisasi ...................370
8-3. Item untuk menginisialisasi
Item
untuk menginisialisasi......374
74
Catatan
75
®TOYOTA
moving forward,,.
M-TOYOTA
Jelajahi Dunia TOYOTA di Tangan
'"
Anda
Aplikasi tersedia untuk iPad, iPhone, Android dan Blackberrf
� !�!a�!�n��!!��rkini mengenai Toyota, lnformasi mengenai puma jual serta

'-" dan dunia otomotif serta live update Service Reminder untuk kendaraan
dari twitter dan facebook. Toyota Anda.
C
PRODUCT COMMUNITY
Info lengkap mengenai keunggulan, lnformasi kegiatan komunitas Toyota,
spesifikasi serta aksesoris produk Toyota kondisi lalu lintas dan petunjuk berbagai
•
dari genggaman tangan Anda. lokasi penting, seperti: ATM, SPBU dan Rest Area.
DEALER/ WORKSHOP EMERGENCY

Dengan Location Base System akan Nomor telepon Palisi, Rumah Sakit dan
membawa Anda ke Dealer Toyota terdekat, nomor darurat terdekat lainnya yang dapat
dilengkapi dengan peta dan nomor telepon. dihubungi.
PRICE LIST
� !i��a��!u�a�i layanan kredit mobil Daftar harga produk-produk Toyota terkini
� oleh Toyota Astra Financial Services serta dari setiap lini.
asuransi dari Toyota Insurance.
Nikmati kemudahannya mengakses dunia modern TOYOTA dari genggaman Anda.

"'
Download segera di Apple App Store, Android Market dan Blackberry App World
Untuk info cara download lebih lanjut klik www.toyota.astra.co.id
E BeoorneaFanof
TOYOTAlD
onfacebook
www.toyota.astra.co.ld PT TOYOTA-ASTRA MOTOR

m.toyota.astra.co.ld JI. Laksda Yos Sudarso Sunier II - Jakarta 14330

QG - Sienta 2019

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

QG - Sienta 2019

Diunggah oleh

Hak Cipta:

Format Tersedia

Panduan Singkat

Untuk membaca Pedoman Pemilik secara lengkap,

Daftar Isi Pemilik. Kami sangat menyarankan anda untuk meninjau

1 Pintu-pintu depan 10 Lampu tanda belok

1 Engine Switch/kunci kontak 7 Switch wiper dan washer kaca

1 Pengatur ketinggian lampu besar* 4 Switch-switch door lock

1 Switch ODO/TRIP/DISP* 4 Switch utama pendingin

1 Tombol pengatur audio* 3 Switch trip*

1 SRS airbag 7 Sabuk keselamatan

1 Kaca spion dalam 3 Kaca rias

* 1: JANGAN PERNAH menggunakan

Kunci-kunci n Kendaraan dengan sistem

n Kendaraan tanpa sistem smart

1 Kunci (dengan fungsi wireless remote

n Kendaraan dengan sistem Sistem anti pencurian

Kunci kendaraan mempunyai chip

4 Tekan dan tahan untuk membuka dan

Sabuk keselamatan nn Mengenakan dan melepaskan

Penggunaan sabuk keselamatan yang

1 Untuk mengencangkan sabuk kesela-

z Panjangkan sabuk bahu sehingga

nn Mengenakan sabuk keselamatan (untuk tempat duduk tengah baris

1 Keluarkan tab “A” dan “B”. Tab “B”

2 Tekan tab ke dalam gesper Tab “A” Tab “B”

nn Membebaskan dan menyimpan sabuk keselamatan (untuk tempat

1 Untuk membebaskan tab “B” 3 Letakkan sabuk keselamatan

Tab “B” Tab ”A”

2 Untuk membebaskan tab “A”

Melipat tempat duduk baris ketiga

1 Pastikan untuk menghentikan kendaraan dan gunakan rem parkir.

3 Simpan gesper tempat duduk baris ketiga.

4 Pindahkan sandaran kepala tempat duduk baris ketiga ke posisi

5 Lipat sandaran tempat duduk

6 Bebaskan penguncian dengan

7 Simpan tempat duduk ketiga

8 Mengembalikan tempat duduk baris kedua ke posisi semua.

9 Pasang kembali sandaran kepala apabila dilepas sebelum tempat

2 Melipat tempat duduk baris kedua.

duduk baris ketiga ke posisi

6 Pasang kembali sandaran kepala apabila dilepas sebelum tempat

nn Pretensioner sabuk kesela- Postur pengendaraan yang

Penggunaan sabuk keselamatan yang

n Menyetel kaca spion

◆ SRS airbag depan

1 SRS airbag pengemudi dan airbag penumpang depan

nn Bila SRS airbag menggembung nn Kondisi di mana SRS airbag

nn Kondisi penggembungan SRS

z Tabrakan dari samping

nn Kapan menghubungi dealer Karpet lantai

z Bagian depan kendaraan rusak atau

2 Putar knob atas pada setiap kait

z Pilih sistem perlindungan anak yang

Demi keselamatan anak, pasanglah

z Jika terdapat peraturan pembatasan

f Penempatan pengait atas ke braket angkur

1 Setel sandaran tempat duduk

f Tipe metode pemasangan sistem perlindungan anak

Kaitkan sabuk keselamatan

Pengait braket angkur (untuk

PERINGATAN nn Kunci pengaman anak

Sliding door (Pintu geser) n Pengoperasian sliding door

z Kendaraan dengan power sliding door

Power sliding door dapat dibuka dan 1
