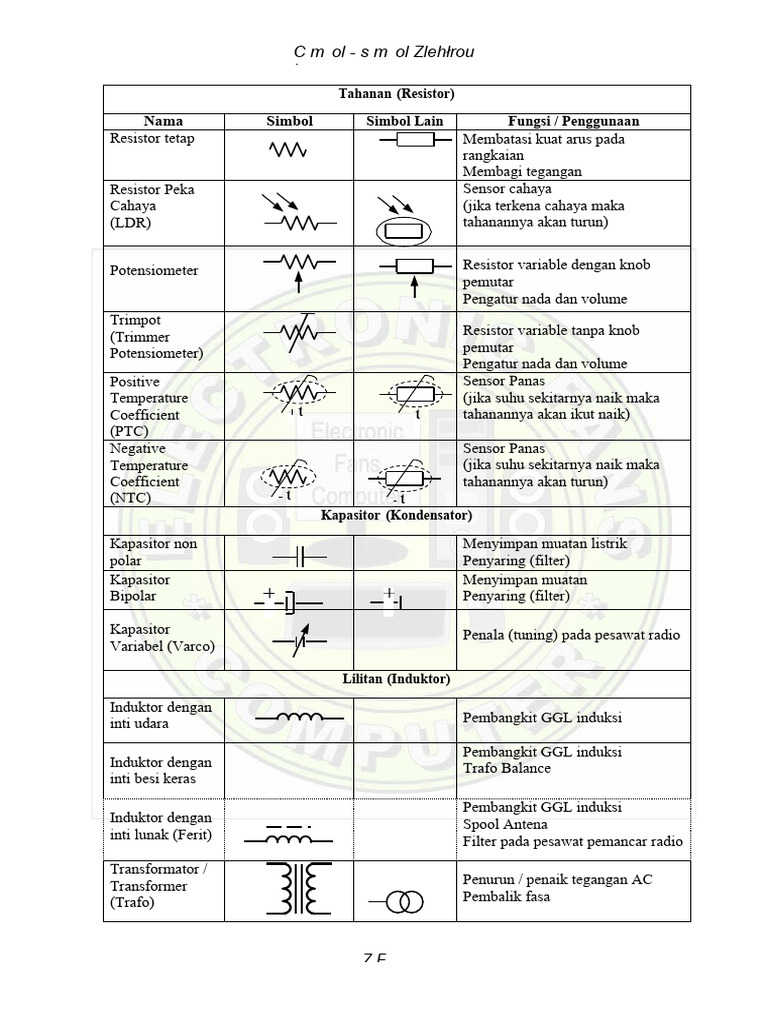

Tahanan (Resistor)
Nama Simbol Simbol Lain Fungsi / Penggunaan
Resistor tetap Membatasi kuat arus pada
rangkaian
Membagi tegangan
Resistor Peka Sensor cahaya
Cahaya (jika terkena cahaya maka
(LDR) tahanannya akan turun)
Potensiometer Resistor variable dengan knob
pemutar
Pengatur nada dan volume
Trimpot
(Trimmer Resistor variable tanpa knob
Potensiometer) pemutar
Pengatur nada dan volume
Positive Sensor Panas
Temperature (jika suhu sekitarnya naik maka
Coefficient tahanannya akan ikut naik)
(PTC)
Negative Sensor Panas
Temperature (jika suhu sekitarnya naik maka
Coefficient tahanannya akan turun)
(NTC)
Kapasitor (Kondensator)
Kapasitor non Menyimpan muatan listrik
polar Penyaring (filter)
Kapasitor Menyimpan muatan
Bipolar Penyaring (filter)
Kapasitor Penala (tuning) pada pesawat radio
Variabel (Varco)
Lilitan (Induktor)
Induktor dengan
inti udara Pembangkit GGL induksi
Pembangkit GGL induksi
Induktor dengan Trafo Balance
inti besi keras
Pembangkit GGL induksi
Induktor dengan Spool Antena
inti lunak (Ferit) Filter pada pesawat pemancar radio
Transformator /
Transformer Penurun / penaik tegangan AC
(Trafo) Pembalik fasa
Z.F
C m ol - s m ol Zlehłrou
ha
Transformator Penyesuai impedansi loudspeaker
Output (OT)
Transformator Penyesuai impedansi input sebuah
Input (IT) penguat
Auto-
Transformator Pengatur tegangan AC
(Auto-Trafo)
Dioda Semikonduktor
Penyearah pada power supply
Dioda penyearah Pencegah tegangan terbalik pada
(Rectifier) rangkaian DC
Dioda zenner Penstabil tegangan
Dioda Detektor Pemisah AF dari RF pada pesawat
penerima radio
Dioda Pemancar Indikator (penanda)
Cahaya (LED) Display (peraga)
Dioda Peka
Cahaya Sensor cahaya
(Photo Diode)
Silicon
Controlled Saklar elektronik DC
Rectifier (SCR) Penyearah AC yang dapat
dikontrol
DIAC Penyearah 2 arah
TRIAC Saklar elektronik AC
Transistor
Saklar elektronik
Transistor Penguat (amplifier)
tipe PNP Pencampur (mixer)
Oscilator Lokal
Pengatur tegangan (regulator)
Transistor Sama dengan Transistor tipe PNP
tipe NPN
Z.F
C m ol - s m ol Zlehłrou
ha
Transistor JFET
(Junction Field Penguat (amplifier) dengan
Effect impedansi input sangat besar dan
Transistor) desah (noise) sangat kecil.
Transistor UJT
(Uni Junction Penguat (amplifier)
Transistor)
Transistor
Cahaya Sensor cahaya
(Photo Sensor remote control
Transistor)
Alat Ukur
Ohm meter Mengukur tahanan
Volt meter Mengukur tegangan
Ampere meter Mengukur kuat arus
kWH meter Mengukur energi listrik
Galvanometer Mengukur kesetimbangan GGL
Sumber Tegangan
Batere Sumber tegangan DC
Generator DC Sumber tegangan DC
Generator AC Sumber tegangan AC
Input sinyal Sumber tegangan AC
Sel Surya Sumber tegangan DC
(Photo cell)
Saklar (Switch)
Saklar tunggal Menghubungkan dan memutuskan
(SPST) arus listrik 1 kutub
Z.F
C m ol - s m ol Zlehłrou
ha
Saklar ganda/seri Saklar pemilih 2 arah, 1 kutub
(SPDT) Pemilih input sinyal mono
Saklar (DPST) Menghubungkan dan memutuskan
arus listrik 2 kutub
Saklar (DPDT) Saklar pemilih 2 arah, 2 kutub
Pemilih input sinyal stereo
Pembalik polaritas tegangan DC
Saklar putar Saklar pemilih banyak arah dengan
(Rotary) sistem putar
Pemilih tegangan output pada
adaptor
Saklar tekan Menghubungkan dan memutuskan
(push button) arus listrik 1 kutub dengan sistem
tekan
Relay Saklar magnetik
Simbol Lainnya
Integrated
Circuit (IC)
Operational
Amplifier Penguat Operasional
(Op-Amp)
Mengubah energi listrik menjadi
Loudspeaker energi mekanik (suara)
Mengubah energi mekanik (suara)
Mikropon menjadi energi listrik
Head Cassette Membaca rekaman pada pita kaset
Tegangan Bolak-
balik Sumber tegangan AC
(AC)
Tegangan Searah
(DC) Sumber tegangan DC
3 Fasa
Hubungan Sumber tegangan AC
Bintang
3 Fasa
Hubungan Delta Sumber tegangan AC
Membatasi kuat arus lebih
Sekring (Fuse) Pengaman beban lebih
Z.F
C m ol - s m ol Zlehłrou
ha
Pentanahan Pengaman hubung singkat
(Ground) Menghilangkan dengung
Lampu Indikator (penanda)
Antena Mengirimkan dan menangkap
gelombang elektromagnetik (radio)
Kawat terhubung
Hubungan langsung
Kawat tidak
terhubung
(jumper)
Penyearah
Sistem Jembatan Penyearah dengan gelombang
penuh
Kristal (X’tal) Oscilator Lokal
Aliran arus
listrik
