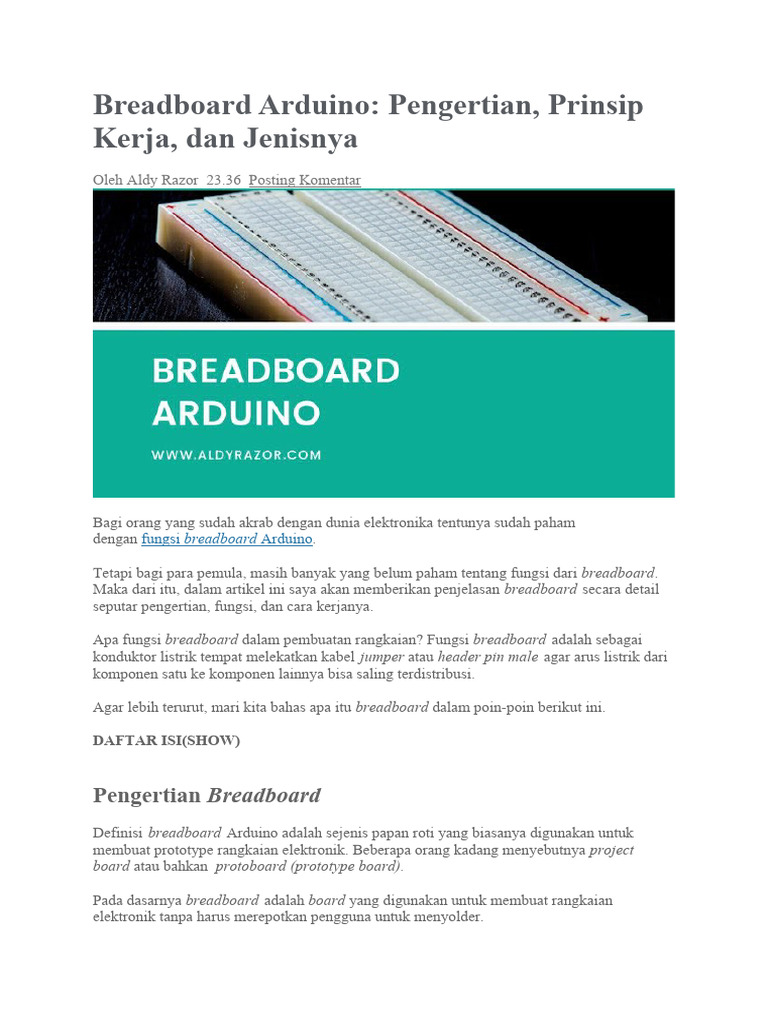

Breadboard Arduino: Pengertian, Prinsip

Kerja, dan Jenisnya

Oleh Aldy Razor 23.36 Posting Komentar

Bagi orang yang sudah akrab dengan dunia elektronika tentunya sudah paham
dengan fungsi breadboard Arduino.

Tetapi bagi para pemula, masih banyak yang belum paham tentang fungsi dari breadboard.
Maka dari itu, dalam artikel ini saya akan memberikan penjelasan breadboard secara detail
seputar pengertian, fungsi, dan cara kerjanya.

Apa fungsi breadboard dalam pembuatan rangkaian? Fungsi breadboard adalah sebagai
konduktor listrik tempat melekatkan kabel jumper atau header pin male agar arus listrik dari
komponen satu ke komponen lainnya bisa saling terdistribusi.

Agar lebih terurut, mari kita bahas apa itu breadboard dalam poin-poin berikut ini.

DAFTAR ISI(SHOW)

Pengertian Breadboard
Definisi breadboard Arduino adalah sejenis papan roti yang biasanya digunakan untuk
membuat prototype rangkaian elektronik. Beberapa orang kadang menyebutnya project
board atau bahkan protoboard (prototype board).

Pada dasarnya breadboard adalah board yang digunakan untuk membuat rangkaian
elektronik tanpa harus merepotkan pengguna untuk menyolder.
Biasanya papan breadboard ini digunakan untuk membuat rangkaian elektronik sementara
untuk tujuan uji coba atau prototype.

Fungsi Breadboard
Seperti yang dibahas di awal bahwa kegunaan breadboard yaitu sebagai media penghantar
(konduktor listrik) sekaligus tempat kabel jumper dilekatkan.

Sehingga arus dari satu komponen bisa terdistribusi dengan baik sesuai keinginan ke
komponen lain tanpa harus merepotkan pengguna untuk melakukan penyolderan atau
melakukan bongkar pasang.

Salah satu kelebihan tersendiri dari penggunaan breadboard adalah komponen-komponen

yang telah dirakit tak akan rusak dan mudah untuk dibongkar pasang. Ini karena
papan breadboard merupakan papan tanpa solder (solderless).

Gambar Breadboard

Sekilas, breadboard kelihatan seperti papan plastik yang memiliki banyak lubang-lubang di
atasnya dengan posisi membentuk pola tertentu.
Bila diperhatikan lebih dekat maka kamu akan melihat beberapa deretan huruf, angka, dan
perpaduan keduanya pada bagian atas breadboard. Tepatnya di dekat lubang koneksi.

Fungsi deretan huruf, angka dan perpaduannya tersebut adalah sebagai titik kordinat untuk
memudahkanmu dalam memosisikan kabel jumper di breadboard.

Cara Kerja Breadboard

Secara singkat, papan breadboard bisa dideskripsikan sebagai papan yang memiliki lubang
koneksi berdasarkan pola tertentu.

Untuk menghubungkan antara satu lubang dengan lubang yang lain, maka di bagian bawah
lubang tersebut terdapat logam konduktor listrik yang diposisikan secara khusus.

Ini berguna untuk memudahkan pengguna dalam membuat rangkaian. Logam konduktor
yang ada di dalam breadboard umumnya seperti ini:

Kira-kira posisi logam jalur breadboard bisa digambarkan sebagai berikut:

Berdasarkan gambar di atas, fungsi dari masing-masing jalur koneksi
pada breadboard dengan keterangan warnanya yaitu sebagai berikut:

 Jalur warna merah, digunakan untuk menempatkan pin 5V atau kutub positif dari
Arduino untuk dihubungkan ke kutub positif komponen lain.
 Jalur warna biru, digunakan untuk menempatkan pin GND atau kutub negatif
dari Arduino untuk dihubungkan ke kutub negatif komponen lain.
 Jalur warna hijau, digunakan untuk menempatkan pin digital dari Arduino untuk
dihubungkan ke komponen lain.

Selain itu, di bagian tengah papan breadboard terdapat ruang kosong yang masing-masing
pinggirannya terdapat ujung jalur vertikal. Fungsi dari ruang kosong ini adalah untuk
menancapkan langsung ic component.

Jenis-jenis Breadboard
Beberapa ukuran breadboard yang tersedia di pasaran antara lain:

 Mini Breadboard, yaitu jenis yang paling kecil diantara semua breadboard dan
memiliki sekitar 170 titik koneksi.
 Medium Breadboard, yaitu jenis breadboard ukuran sedang yang kadang juga
disebut half breadboard karena memiliki ukuran dan jumlah titik koneksinya setengah
dari jumlah titik koneksi breadboard ukuran besar. Yaitu 400 titik koneksi. Kamu bisa
membelinya disini.

 Large Breadboard, yaitu jenis yang ukurannya paling besar diantara semua
jenis breadboard dan memiliki sekitar 830 titik koneksi. Kamu bisa
mendapatkannya disini.
Penutup
Demikianlah penjelasan dari saya seputar fungsi breadboard Arduino. Semoga apa yang saya
sampaikan ini bisa bermanfaat bagi kawan sekalian. Jika ada yang ingin ditanyakan, tak usah
sungkan untuk meluapkan semuanya di kolom komentar.

FAQ Breadboard:
Breadboard artinya

Jika diterjemahkan menurut arti katanya, breadboard artinya papan roti.

Fungsi project board

Sebagai media untuk menyatukan sambungan arus listrik tanpa harus menyolder.

Pengertian project board

Project board adalah nama atau sebutan lain dari breadboard.

Pengertian protoboard

Protoboard adalah suatu jenis papan yang digunakan untuk membuat prototype rangkaian
elektronik. Nama protoboard itu sendiri adalah singkatan dari prototype board.

Cara menggunakan breadboard

Cara penggunaan breadboard adalah dengan mencolokkan kabel jumper pada lubang-lubang
yang terdapat di papan.

Papan rangkaian elektronika dalam membuat rangkaian sementara tanpa

harus ada penyolderan disebut

Breadboard
