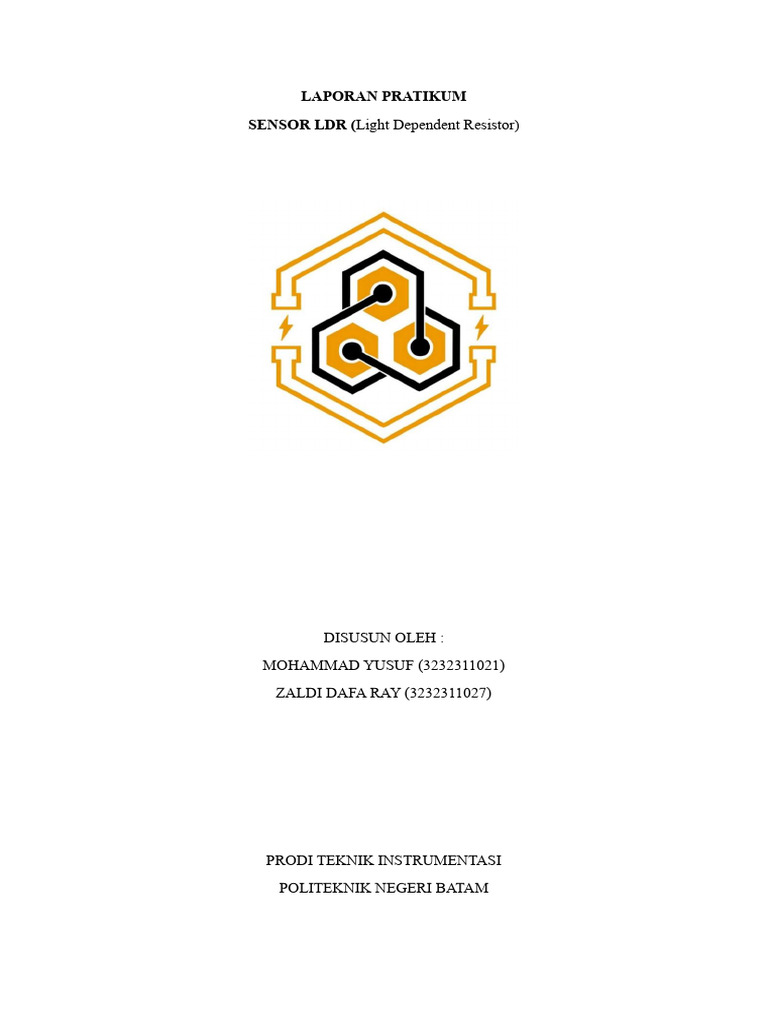

LAPORAN PRATIKUM

SENSOR LDR (Light Dependent Resistor)

DISUSUN OLEH :
MOHAMMAD YUSUF (3232311021)
ZALDI DAFA RAY (3232311027)

PRODI TEKNIK INSTRUMENTASI

POLITEKNIK NEGERI BATAM
 BAB I
PENDAHULUAN
LDR (Light Dependent Resistant) LDR (Light Dependent Resistant) merupakan suatu jenis resistor
yang nilai resistansinya berubah-ubah karena adanya intensitas cahaya yang diserap. LDR dibentuk
dari Cadium Sulfide (CDS) yang mana Cadium Sulfide dihasilkan dari serbuk keramik. Prinsip kerja
LDR ini pada saat mendapatkan cahaya maka tahanannya turun, sehingga pada saat LDR
mendapatkan kuat cahaya terbesar maka tegangan yang dihasilkan adalah tertinggi

a. TUJUAN
1.Mengidentifikasi jenis sensor cahaya LDR
2. Mensimulasikan dan menganalisa penggunaan sensor cahaya LDR
3.Dapat memahami program voltage pada Arduino
4.Memahami rangkaian Tentang sensor LDR

b. DASAR TEORI
Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai ham- batan atau
nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan
menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi
gelap.
Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik
jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam
kondisi gelap. Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang
diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi
gelap dan menurun menjadi 500 Ohm (Ω) pada Kondisi Cahaya Terang.
Sensor Cahaya LDR (Light Dependent Resistor) adalah suatu bentuk komponen yang
mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Karakteristik LDR terdiri
dari dua macam yaitu Laju Recovery dan Respon Spektral sebagai berikut:
• Laju Recovery Sensor Cahaya LDR (Light Dependent Resistor) Bila sebuah “Sensor Cahaya
LDR (Light Dependent Resistor)” dibawa dari suatu ruangan dengan level kekuatan cahaya
tertentu ke dalam suatu ruangan yang gelap, maka bisa kita amati bahwa nilai resistansi dari
LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut
• Respon Spektral Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light
Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang
cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus
listrik yaitu tembaga, aluminium, baja, emas dan perak.
 BAB II
METODOLOGI PRATIKUM

a. Alat dan Bahan

1. Arduino UNO
2. Project Board
3. Kabel Port USB
4. Luxmeter
5. Penggaris
6. Kabel Jumper
b. Bahan
1. LDR
2. Resistor 1K
c. Langkah Kerja
Langkah Kerja Prosedur kerja pada percobaan pertama ini adalah :
1. Alat dan Bahan yang akan digunakan disiapkan.
2. kaki-1 LDR dihubungkan ke Pin 5V dan Kaki-2 LDR ke Pin Ground pada Project Board.
3. luxmeter diposisikan sejajar dengan sensor LDR.
4. cahaya diukur menggunakan Luxmeter sesuai dengan jarak yang telah ditentukan.
5. hambatan diukur menggunakan multimeter.
6. hasil pengukuran diketik pada tabel excel.

d. Prosedur kerja pada percobaan kedua ini adalah :

1. alat dan Bahan yang akan digunakan disiapkan

2. kaki-1 LDR dihubungkan ke Pin 5V dan Kaki-2 LDR ke Pin Ground pada Project Board

3. kaki-1 resistor dihubungkan ke positif

4. kaki-2 resistor di paralelkan ke kaki positif LDR

5. kaki positif resistor dihubungkan ke A0 pada Arduino

6. kaki-2 LDR dihubungkan ke Ground pada Arduino

7. hasil pengukuran diketik pada tabel excel

 BAB III
HASIL DAN PEMBAHASAN

1. Gambar Rangkaian

2. Codingan Arduino
3. Tabel Hasil Pengamatan
1. ILLUMINATION TERHADAP HAMBATAN
NO Ilumination (Lux) Hambatan Kilo (Ω)
1 780 1,02
2 713 1,04
3 613 1,25
4 530 1,26
5 487 1,38
6 449 1,46
7 402 1,57
8 375 1,69
9 333 1,76
10 312 1,97
11 282 1,97
12 257 2,12
13 240 2,18
14 220 2,25
15 208 2,44
4. Hasil pengukuran Illumination (Lux) terhadap Tegangan (V) dan RLDR (Ω) beserta chart.
NO Ilumination (Lux) Vin (5v) R1 Vout LDR (Ω)
1 780 5 990 2,287 1824,548
2 713 5 990 2,505 1983,968
3 613 5 990 2,676 2129,948
4 530 5 990 2,796 2245,917
5 487 5 990 2,895 2351,544
6 449 5 990 2,929 2390,15
7 402 5 990 2,942 2405,248
8 375 5 990 3,014 2492,447
9 333 5 990 3,082 2580,813
10 312 5 990 3,123 2637,187
11 282 5 990 3,381 3057,443
12 257 5 990 3,357 3012,781
13 240 5 990 3,389 3072,626
14 220 5 990 3,441 3175,112
15 208 5 990 3,484 3265,172

Hubungan antara arus keluaran dan cahaya

4

2
y = -0.002x + 3.8263
1 R² = 0.9656

0
0 100 200 300 400 500 600 700 800 900

Hubungan antara hambatan LDR dan

Cahaya
3500
3000
2500
2000 y = -2.3789x + 3558.4
1500 R² = 0.9012
1000
500
0
0 200 400 600 800 1000
5. Hasil pengukuran Tegangan (V) terhadap Illumination (Lux) beserta chart

NO Ilumination (Lux) Vin (5v) R1 Vout LDR (Ω)

1 780 5 990 2,287 1824,548
2 713 5 990 2,505 1983,968
3 613 5 990 2,676 2129,948
4 530 5 990 2,796 2245,917
5 487 5 990 2,895 2351,544
6 449 5 990 2,929 2390,15
7 402 5 990 2,942 2405,248
8 375 5 990 3,014 2492,447
9 333 5 990 3,082 2580,813
10 312 5 990 3,123 2637,187
11 282 5 990 3,381 3057,443
12 257 5 990 3,357 3012,781
13 240 5 990 3,389 3072,626
14 220 5 990 3,441 3175,112
15 208 5 990 3,484 3265,172

Hubungan Antara Ilumination dan Arus keluaran

1000

800

600

400

200

0
0 1 2 3 4 5 6
-200

-400

-600

-800 y = -495.16x + 1908.8

R² = 0.9656
-1000
6. Hasil perbandingan pengukuran Illumination Luxmeter dengan Illumination serial monitor
Arduino.

Nilai lux dari Serial Nilai lux dari lux

No monitor meter
1 769 787
2 628 660
3 688 646
4 488 479
5 433 432
6 378 336
7 349 348
8 325 323
9 290 290
10 260 254
11 245 235
12 223 220
13 197 197
14 174 185
15 167 172
 BAB IV
Pembahasan
Pada hasil perbandingan pembacaan illumination di hp dan serial monitor, memiliki
perbedaan dengan selisih yang berkisar antara 4-15. Semakin kecil illumination maka
semakin besar hambatan dan tegangan pada hasil pembacaan.

BAB V
KESIMPULAN DAN SARAN

Kesimpulan
• Light Dependent Resistor ( LDR ) Sensor cahaya adalah komponen elektronika yang dapat
memberikan perubahan besaran elektrik pada saat terjadi perubahan intensitas cahaya yang
diterima oleh sensor cahaya tersebut. Sensor cahaya dalam kehidupan sehari-hari dapat kita
temui pada penerima remote televisi dan pada lampu penerangan jalan otomatis.
• Prinsip kerja LDR adalah Pada saat gelap atau cahaya redup, bahan dari cakram tersebut
menghasilkan elektron bebas dengan jumlah yang relative kecil. Sehingga hanya ada sedikit
elektron untuk mengangkut muatan elektrit. Artinya pada saat cahaya redup, LDR menjadi
konduktor yang buruk, atau bisa disebut juga LDR memiliki resistansi yang besar pada saat
gelap atau cahaya redup.
• Pemanfaatan sensor cahaya pada umumnya adalah pada lampu taman dan penerangan jalan
umum ( PJU) Kelebihannya dapat memudahkan manusia karena lampu yang di rangkai
dengan sensor cahaya akan mati atau menyala secara otomatis sesuai pergantian intensitas
cahaya yang diterima ( pada saat siang dan malam hari) sehingga tidak perlu mematikan
atau menghidupkan secara manual.

Saran
Hendaknya pada saat praktikum dilaksanakan, peserta lebih fokus dan memeperhatikan
petunjuk atau proses kerja. Sehingga dapat meminimalisir kesalahan dalam pengukuran
