PT.

PLN (Persero)

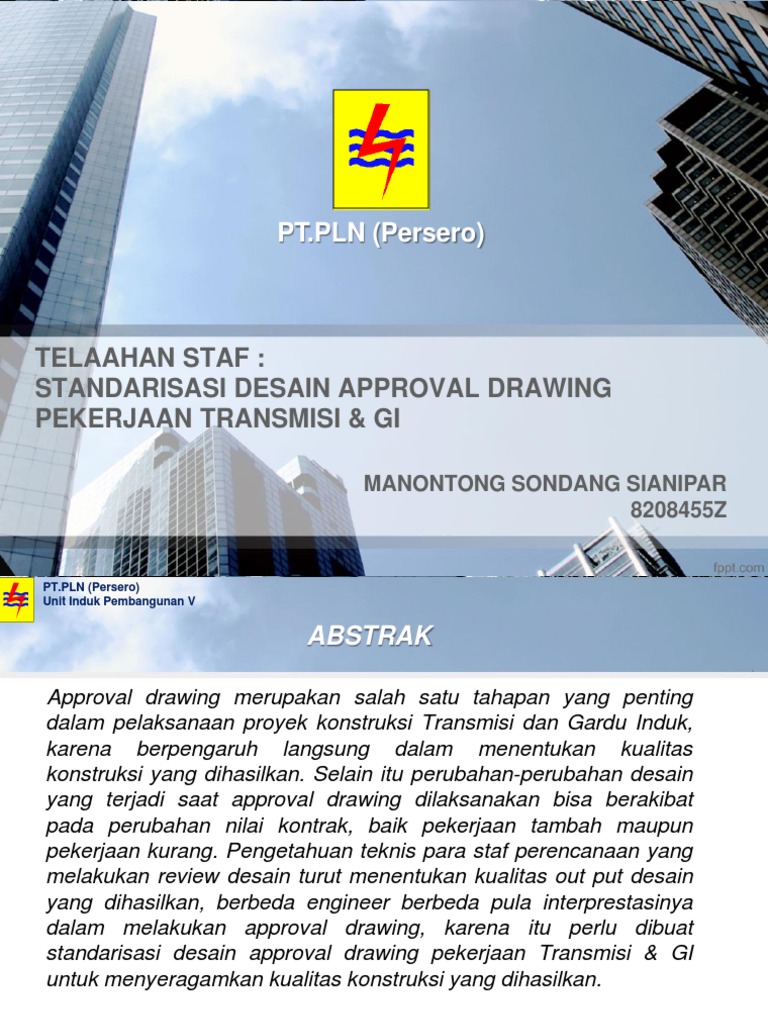

TELAAHAN STAF : STANDARISASI DESAIN APPROVAL DRAWING PEKERJAAN TRANSMISI & GI

MANONTONG SONDANG SIANIPAR 8208455Z

PT.PLN (Persero) Unit Induk Pembangunan V

ABSTRAK
Approval drawing merupakan salah satu tahapan yang penting dalam pelaksanaan proyek konstruksi Transmisi dan Gardu Induk, karena berpengaruh langsung dalam menentukan kualitas konstruksi yang dihasilkan. Selain itu perubahan-perubahan desain yang terjadi saat approval drawing dilaksanakan bisa berakibat pada perubahan nilai kontrak, baik pekerjaan tambah maupun pekerjaan kurang. Pengetahuan teknis para staf perencanaan yang melakukan review desain turut menentukan kualitas out put desain yang dihasilkan, berbeda engineer berbeda pula interprestasinya dalam melakukan approval drawing, karena itu perlu dibuat standarisasi desain approval drawing pekerjaan Transmisi & GI untuk menyeragamkan kualitas konstruksi yang dihasilkan.

PT.PLN (Persero) Unit Induk Pembangunan V

LATAR BELAKANG
Semua desain konstruksi harus diapprove dulu oleh bidang perencanaan sebelum dilaksanakan dilapangan.

Keterlambatan approval dapat mempengaruhi pelaksanaan konstruksi dilapangan.

Setiap perubahan desain yang diapprove berpotensi merubah nilai kontrak (amandemen) baik pekerjaan tambah maupun pekerjaan kurang. .Banyaknya proyek yang ditangani dan terbatasnya sumberdaya staff perencanaan dirasakan perlu untuk membuat suatu standarisasi (acuan) desain agar pelaksanaan review/approval desain konstruksi dapat dilaksanakan lebih cepat tanpa mengurangi kualitas output yang dihasilkan.

PT.PLN (Persero) Unit Induk Pembangunan V

PERMASALAHAN

Jumlah dan kompetensi staf perencanaan yang kurang. Kontraktor menggunakan software yang up to terbaru Referensi proyek terdahulu yang sejenis tidak dikelola dengan baik. Kontraktor tidak punya engineer. Tidak ada training dan knowledge sharing

PT.PLN (Persero) Unit Induk Pembangunan V

PERSOALAN

Kurangnya staf yang memiliki pengetahuan teknis yang memadai dan minimnya knowledge sharing,

Proyek sejenis desain berbeda-beda

Data-data desain proyek terdahulu tidak disimpan dengan baik Penentuan berat tower saat amandemen kontrak sering diperdebatkan

PT.PLN (Persero) Unit Induk Pembangunan V

PRA ANGGAPAN
Adanya anggapan desain konstruksi yang sudah diapprove diproyek sebelumnya dapat dijadikan acuan (standar) untuk pekerjaan proyek lainnya yang sejenis, sehingga pelaksanaan approval lebih cepat dan didapatkan hasil desain yang seragam.

Adanya anggapan bahwa proses approval desain dapat dipercepat dengan pembuatan acuan (standar) desain baik untuk pekerjaan transmisi maupun pekerjaan GI.

Dengan adanya standar desain konstruksi untuk semua proyek transmisi maupun GI, akan didapatkan kualitas konstruksi yang bermutu baik dan dapat dipertanggunjawabkan secara teknis. Standar desain tersebut disimpan dalam data base (soft copy) untuk semua proyek-proyek yang sudah pernah dikerjakan, sehingga dapat dicari dengan mudah saat diperlukan.

PT.PLN (Persero) Unit Induk Pembangunan V

FAKTA YANG MEMPENGARUHI

Tidak ada monitoring progress approval. Material untuk proyek-proyek sejenis tidak dapat saling subtitusi. Gambar-gambar konstruksi dan dokumen teknis lainnya dari proyekproyek terdahulu tidak terdokumentasi dengan baik. Proses approval drawing pada kontraktor baru cenderung lambat.

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN Analisa SWOT

STRENGTH Banyak software dan dokumen proyek-proyek terdahulu dapat dijadikan sebagai acuan untuk mereview desain konstruksi. OPPORTUNITY Continuous Improvement sebagai media untuk meningkatkan kinerja organisasi. SO Pembuatan standar desain menggunakan software dan referensi proyek-proyek terdahulu. ST Mempercepat proses review desain dengan memakai software dan desain standar yang sudah ada pada proyek sebelumnya. WEAKNESS Para pegawai baru kurang menguasai kemampuan teknis untuk mereview desain konstruksi transmisi dan GI. WO Melaksanakan knowledge sharing dibidang perencanaan melalui pembuatan standar desain bersama-sama. WT Para pegawai baru memanfaatkan desain standar yang sudah ada untuk mempercepat approval drawing.

THREAT Pelaksanaan pekerjaan dilapangan terganggu karena approval yang tidak tepat waktu dan mutu desain yang dihasilkan tidak standar.

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN
Standar Desain Pekerjaan transmisi: 1. Loading tree 2. Desain struktur tower (MS Tower) 3. Cek reakasi perletakan 4. Cek gambar tower (member) 5. Pondasi tower Standar Desain Pekerjaan GI

1. Prasarana
2. Civil guide 3. Steel structure (gantry, beam, support equipment) 4. Pondasi (sgantry, upport equipment) 5. Gedung kontrol 6. Cable trench & gallery

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN
Loading Tree:
STRUCTURAL LOADING CALCULATION TOWER BASIC DATA
A. GENERAL Tower Type Angle Deviation Type

= AA6 = 0 - 3 = SUSPENSION

deg

B. WIND PRESSURE On whole prejected area of Conductor and earthwire (bare wire) Insulator set Steel Tower C. CONDUCTOR Type Weight Weight conductor Nominal diameter (1 conductor) Number of subconductor Working tension Max. tension (working load) Insulator set Number Weight (incl. Accessories) Width Length Wind Load on Insulator Longitudinal wind load Transverse wind load

= = =

0,392 kN/m2 0,589 kN/m2 1,177 kN/m2

= = = = = = =

0,0162 0,0162 0,0289 2 33,35 66,71

ACSR 435 kN/m kN/m m kN kN

ONE PHASE

= = = = = =

1X12 1,030 0,260 1,440

unit kN m m

(assumed)

0,220 kN 0,220 kN

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN
MS Tower:

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN
Member Tower:

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN
Reaksi Perletakan:

TOWER TYPE LOADING CASE AA6 BB6 CC6 DD6 N BW N BW N BW N BW

Kgs ULTIMATE F.O.S 2 1,25 2 1,25 2 1,25 2 1,25

VC COMPRESSION 54,567 64,71 105,34 96,392 142,097 108,326 192,748 133,264

VU UPLIFT 31,563 48,923 81,857 80,394 118,615 92,323 162,943 112,009

T. SHEAR L. SHEAR CONDUCTOR 1,491 1,406 2,033 2,122 2,588 3,588 5,145 4,015 0 2,364 0 3,444 0 2,027 7,211 2,001 Z E B R A

PT.PLN (Persero) Unit Induk Pembangunan V

PEMBAHASAN
3D View Switchyard GI:

PT.PLN (Persero) Unit Induk Pembangunan V

KESIMPULAN
Standar desain approval ini bertujuan untuk efisiensi pelaksanaan approval drawing sekaligus memberikan jaminan out put desain yang dihasilkan terjamin mutunya. Pembuatan standar desain ini dibuat dalam bentuk soft copy

Desain yang sifatnya sering dan berulang diusahakan dibuatkan standarisasinya Standar desain approval ini digunakan sebagai bahan belajar para staf baru

PT.PLN (Persero) Unit Induk Pembangunan V

SARAN & KESIMPULAN

1.Desain standar yang sudah sering berulang seperti gambar tower sebaiknya diberikan saja kepada kontraktor dicantumkan dalam RKS (buku B), termasuk berat towernya, agar kontraktor tinggal menawarkan harga besi per kg, karena desainnya given dari PLN. Jika saat approval kontraktor membuat desain baru yang lebih ringan dan kuat, maka harga

tower menjadi lebih murah mengikuti desain tersebut.

1.Selain gambar tower, untuk semua desain konstruksi yang standar juga bisa dimuat dalam RKS (buku B), sehingga memudahkan panitia lelang dalam menghitung HPS secara detail dan sebagai dasar kontraktor untuk menghitung penawaran harga. Saat ini dalam dokumen lelang hanya gambar basic desain saja, akibatnya selalu ada item pekerjaan konstruksi yang harganya tidak wajar (harga timpang).

PT.PLN (Persero) Unit Induk Pembangunan V

SARAN & KESIMPULAN

3. Perlu dibuat standar desain konstruksi baru yang berlaku secara nasional, sehingga ada keseragaman desain diseluruh unit PLN untuk mendukung pelaksanaan konstruksi GI dan transmisi, mengingat SPLN terakhir tentang kosntruksi sudah lama tidak di up date yaitu SPLN 121:1996 Konstruksi Saluran Udara Tegangan Tinggi 70 kV & 150 kV Dengan Tiang Beton atau Baja. 4. Untuk mereview desain baru digunakan sofware yang sesuai dan up to date, sehigga diperlukan pengadaan training penggunaan soft ware baru dilingkungan perencanaan, seperti MS Tower, Staad Pro, Plaxis, dll. 5. Pelaksanaan approval desain kedepannya dapat dibuat berbasis web dalam bentuk soft copy, sehingga walaupun staf perencanaan sedang dilapangan proses approval drawing tetap berjalan.

PT.PLN (Persero) Unit Induk Pembangunan V
