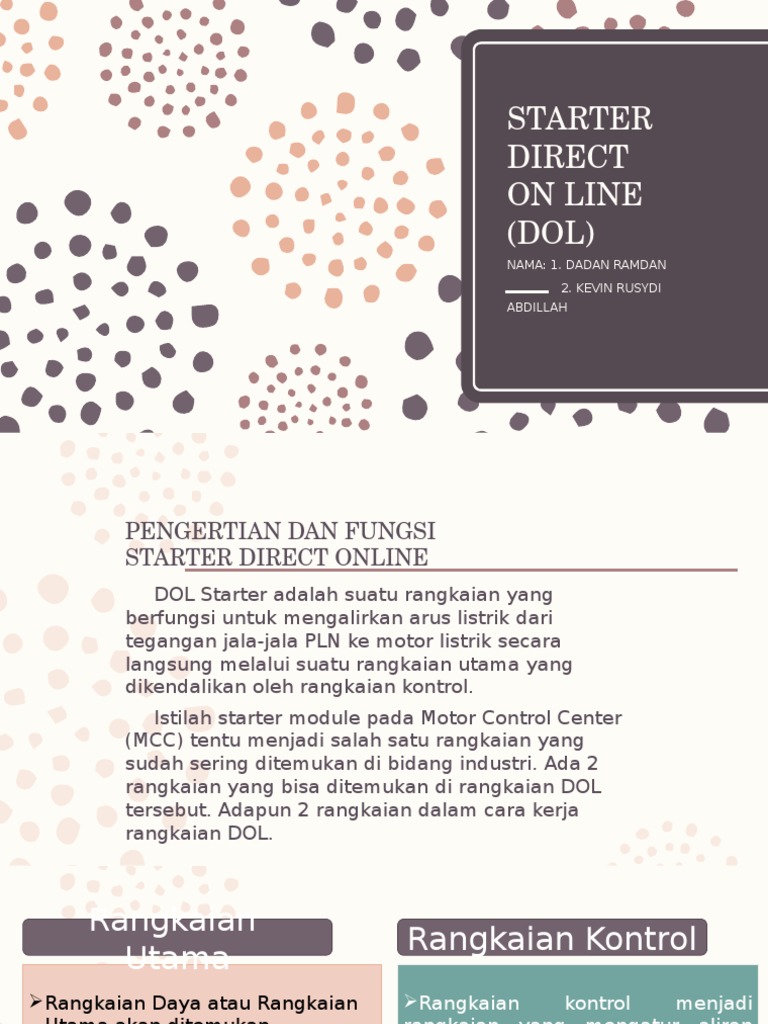

STARTER

DIRECT
ON LINE
(DOL)
NAMA: 1. DADAN RAMDAN
2. KEVIN RUSYDI
ABDILLAH
PENGERTIAN DAN FUNGSI
STARTER DIRECT ONLINE
DOL Starter adalah suatu rangkaian yang
berfungsi untuk mengalirkan arus listrik dari
tegangan jala-jala PLN ke motor listrik secara
langsung melalui suatu rangkaian utama yang
dikendalikan oleh rangkaian kontrol.
Istilah starter module pada Motor Control Center
(MCC) tentu menjadi salah satu rangkaian yang
sudah sering ditemukan di bidang industri. Ada 2
rangkaian yang bisa ditemukan di rangkaian DOL
tersebut. Adapun 2 rangkaian dalam cara kerja
rangkaian DOL.
Rangkaian
Rangkaian Kontrol
Utama
Rangkaian Daya atau Rangkaian Rangkaian kontrol menjadi
Utama akan ditemukan rangkaian yang mengatur aliran
komponen utama dimana daya dan tegangan pada rangkaian
komponen tersebut akan daya, rangkaian kontrol digunakan
mengalirkan daya dari sumber untuk memutusatau menyambung
tegangan kepada beban dimana aliran arus ke motor melalui anak
dalam hal ini adalah motor, kontak kontaktor utama. Kontaktor
rangkaian ini merupakan jalur utama harus energize atau
tegangan utama motor bisa mendapatkan tegangan suplai agar
220V,380V, 660V,bahkan 6.6 kV, anak kontaknya berubah kondisi.
dansebagainya. Aliran arus ke Hal ini dicapai dengan menekan
motor ditentukan oleh kondisi tombol START atau tertutupnya
anak kontak dari kontaktor anak kontak NO dari relai kontrol
DIAGRAM RANGKAIAN STARTER DIRECT ON LINE
MAIN CIRCUIT DAN CONTROL CIRCUIT
WIRING CIRCUIT
KOMPONEN DASAR STARTER DIRECT ONLINE
1. Pengaman (Circuit Breaker)
Pengaman listrik harus selalu dipasang pada setiap panel
dengan urutan pemasangan sebagai berikut: NFB dan MCB.
Ketentuan yang besarnya arus pengaman tidak boleh melebihi
arus nominal kabel yang dipasang pada rangkaian pengendali
atau rangkaian pengawatan
2. Kontak Magnet (kontaktor)
Kontaktormagnit adalah saklar yang bekerja berdasarkan
elektromagnetis digunakan untuk membuka dan menyambung
rangkaian listrik (load). Kontaktormagnit bekerja untuk
merubah kontak-kontak Normally Open (NO) dan Normally
Close (NC).
Pada kontaktormagnit terdapat dua kontak yaitu:Kontak
Utamadankontak bantu.
3. Push Button
Push botton disebut juga saklar tekan atau tombol tekan.
Bekerja pada saat tombol ditekan akan merubah kontak NO
menjadi NC dan NC menjadi NO.
4. Time Delay
Time Delay adalah saklar penunda waktu yang digunakan
sebagai alat bantu sistim pengendali. Terminal Source terdapat
pada nomor 2-7, Kontak NO pada terminal 1-3 dan 6-8 dan
kontak NC terdapat pada terminal 1-4 dan 5-8.
5. Thermal Overload Relay (THOR)
Thermal Over Load Relayadalah peralatan kontrol listrik yang
berfungsi untuk memutuskan jaringan listrik jika terjadi beban
lebih.
Jaringan listrik akan putus bila arus yang melewati lebih besar
darisettingarusThermal Over Loaddengan melalui proses
panas yang terdapat pada relay.
Pada saat mereset kembali memerlukan waktu untuk
mengaktifkan kembali karena perlu proses pendinginan
temperature terlebih dahulu.
Teknik Menentukan Kapasitas
Komponen Starter
