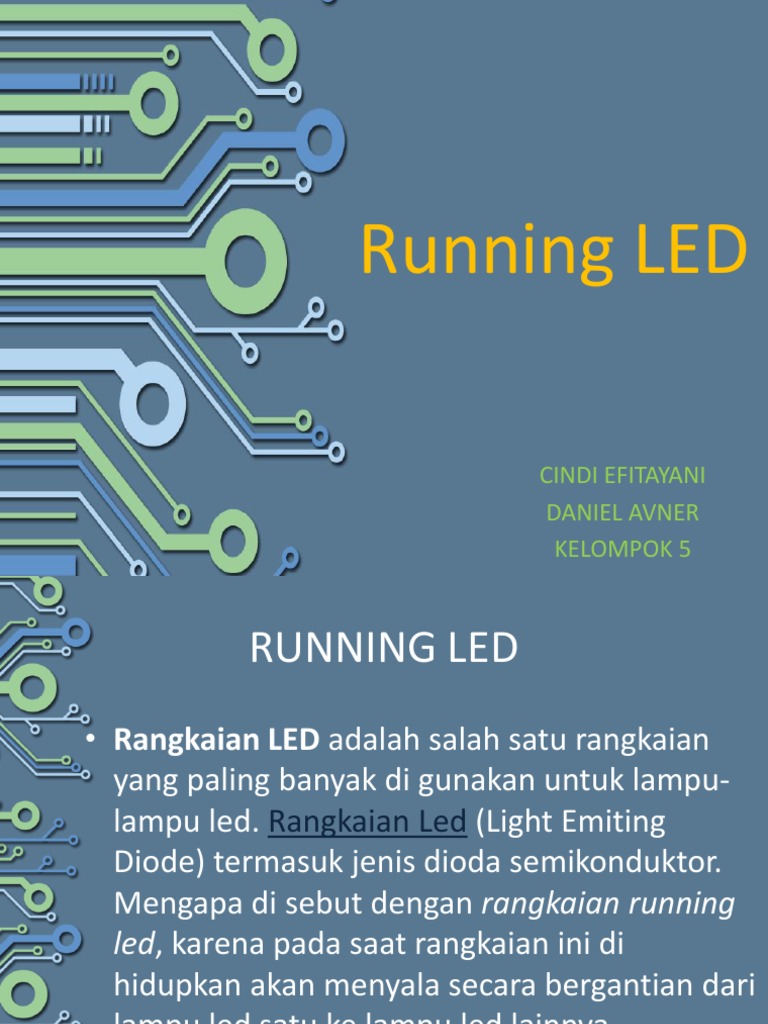

Running LED

CINDI EFITAYANI
DANIEL AVNER
KELOMPOK 5
 RUNNING LED
• Rangkaian LED adalah salah satu rangkaian
yang paling banyak di gunakan untuk lampu-
lampu led. Rangkaian Led (Light Emiting
Diode) termasuk jenis dioda semikonduktor.
Mengapa di sebut dengan rangkaian running
led, karena pada saat rangkaian ini di
hidupkan akan menyala secara bergantian dari
lampu led satu ke lampu led lainnya
Rangkaian running led
 Komponen
• Resistor Resistor (nilai tetap)

Resistor variabel

• Kapasistor Kapasitor elektrolit

Kapasitor keramik
• Dioda

• LED

• IC IC 555

IC 4017
 Fungsi masing-masing komponen

1. Resistor

Resistor biasa juga disebut hambatan,

yaitu komponen yang menghambat arus
listrik yang mengalir pada suatu rangkaian
elektonika serta memiliki satuan Ohm
yang dilambangkan dengan (Ω).
 Resistor
Resistor (nilai tetap)
Tabel dibawah ini adalah warna-warna
yang terdapat di Tubuh Resistor :

Nilai Resistor yang berbentuk Axial

adalah diwakili oleh Warna-warna
yang terdapat di tubuh (body)
Resistor itu sendiri dalam bentuk
Gelang. Umumnya terdapat 4
Gelang di tubuh Resistor, tetapi
ada juga yang 5 Gelang. Gelang
Terakhirnya merupakan nilai
toleransi pada nilai Resistor yang
bersangkutan.
 Resistor
Resistor Variabel
Ada beberapa jenis resistor variabel
seperti trimmer potensiometer (trimpot),
slide potensiometer (slidepot) dan rotary
potensiometer (potensio). Masing-
masing jenis resistor variabel ini memiliki
kegunaan dan penerapan yang berbeda-
beda.
• Trimmer Potensiometer
Resistor variabel adalah sebuah
komponen yang mempunyai
karakteristik seperti resistor
namun nilainya tidak tetap Sering disingkat dengan trimpot. Adalah
(variabel) dan bisa diubah jenis resistor variabel yang diputar
dengan obeng. Area putar dari trimpot
selama pemakaian. Perubahan berupa lekukan berbentuk tanda plus
nilai resistor ini karena diubah atau minus seperti pada kepala skrup.
oleh sesuatu dari luar misalnya Penggunaan trimpot dikhususkan untuk
pengaturan yang bersifat tetap dan tidak
diputar atau digeser. sering diubah selama pemakaaian
terutama oleh pengguna.
 2. KAPASITOR
• Kapasitor atau disebut juga dengan
Kondensator adalah Komponen Elektronika
Pasif yang dapat menyimpan energi atau
muatan listrik dalam sementara waktu.
• Fungsi-fungsi Kapasitor (Kondensator)
diantaranya adalah dapat memilih gelombang
radio pada rangkaian Tuner, sebagai perata
arus pada rectifier dan juga sebagai Filter di
dalam Rangkaian Power Supply (Catu Daya).
Satuan nilai untuk Kapasitor (Kondensator)
adalah Farad (F).
 KAPASITOR
Kapasitor Keramik
• Kapasitor keramik baik digunakan
pada frekuensi tinggi karena
kestabilannya,biasanya digunakan
sebagai salah satu elemen
penentu frekuensi pada
Kapasitor Keramik adalah rangkaian RLC atau filter pada
Kapasitor yang Isolatornya rangkaian AC.
terbuat dari Keramik dan
berbentuk bulat tipis ataupun
persegi empat. Kapasitor
Keramik tidak memiliki arah
atau polaritas, jadi dapat
dipasang bolak-balik dalam
rangkaian Elektronika. Pada
umumnya, Nilai Kapasitor
Keramik berkisar antara 1pf
sampai 0.01µF.
 KAPASITOR
Kapasitor Elektrolit
• Kapasitor Elektrolit yang memiliki
Polaritas arah Positif (-) dan
Negatif (-) ini menggunakan
bahan Aluminium sebagai
pembungkus dan sekaligus
sebagai terminal Negatif-nya.

• Hal yang perlu diperhatikan,

Kapasitor Elektrolit adalah Kapasitor Elektrolit dapat
kapasitor yang bahan meledak jika polaritas (arah)
Isolatornya terbuat dari pemasangannya terbalik dan
Elektrolit (Electrolyte) dan melampui batas kamampuan
berbentuk Tabung / Silinder. tegangannya.
Kapasitor Elektrolit atau
disingkat dengan ELCO ini
sering dipakai pada
Rangkaian Elektronika yang
memerlukan Kapasintasi
(Capacitance) yang tinggi.
 3. Dioda
Fungsi paling umum dari
dioda adalah untuk
memperbolehkan arus
listrik mengalir dalam
suatu arah (disebut
kondisi panjar maju) dan
untuk menahan arus dari
• Sebagian besar dioda saat
arah sebaliknya (disebut
ini berdasarkan pada
teknologi pertemuan p-n kondisi panjar mundur).
semikonduktor. Pada dioda
p-n, arus mengalir dari sisi
tipe-p (anoda) menuju sisi
tipe-n (katoda), tetapi tidak
mengalir dalam arah
sebaliknya.
4. LED

Dioda cahaya atau lebih

dikenal dengan sebutan
LED (light-emitting
diode) adalah suatu
semikonduktor yang
memancarkan cahaya
monokromatik yang
koheren ketika diberi
tegangan maju
5. IC (INTEGRATED CIRCUIT)
• Integrated Circuit atau IC adalah
komponen dasar yang terdiri
dari resistor, transistor dan lain-lain. IC
adalah komponen yang dipakai sebagai
otak peralatan elektronika
IC (INTEGRATED CIRCUIT)
IC 555
Pada rangkaian Running LED
Fungsi dari komponen IC NE
555 pada rangkaian ini
adalah agar lampu LED dapat
berkedip
IC 4017
Fungsi komponen IC 4017 agar
lampu LED yang di hasilkan dapat
berkedip secara bergantian untuk
komponen laian seperti dioda,
resistor, capasitor dan juga
komponen VR berfungsi untuk
mengatur waktu serta kecepatan
pada lampu LED yang telah kalian
siapkan.
 CARA KERJA
Ketika rangkaian running led diberi
tegangan 9V, rangkaian pencacah /
counter ( IC 4017 ) memprogram LED
yang berfungsi sebagai output untuk
menghasilkan cahaya yang dapat
berjalan dari LED 1 s/d LED terakhir
dan kembali lagi kesemula begitu
seterusnya hingga waktu yang bisa kita
inginkan.
IC 555 berfungsi sebagai penggerak /
input IC 4017. IC ini (555)
mengeluarkan denyutan (pulse) high
dan low secara bergantian
Rangkaian oscilator clock / pewaktu /
timer dibangun dari rangkaian IC 555,
trimpot dan Kapasitor keramik .
Frekuensi kerja LED diatur dengan
mengatur nilai resistansi trimpot VR,
jika dirasa masih kurang lambat maka
nilai kapasitor keramik dapat
diperbesar.
Rangkaian kapasitor elektrolit
merupakan rangkaian yang mereset IC
4017 pada saat power up. Pada saat
pertama kali dihidupkan kapasitor
elektrolit akan mengisi muatan sehingga
muncul tegangan yang mereset IC
4017.Setelah beberapa saat kapasitor
elektrolit akan penuh dan tegangan akan
turun menuju 0 V. Dalam kondisi seperti
ini, IC 4017 akan mulai dari kondisi awal
dimana D1 - D2 (Q0) akan aktif
kemudian diikuti oleh D3 - D4 (Q1), dan
seterusnya setelah IC 4017 mendapatkan
pulsa clock. Setelah 10 kali pulsa clock
maka secara otomatis IC 4017 akan reset
dan kembali pada kondisi awal yaitu
pada Q0 aktif.
