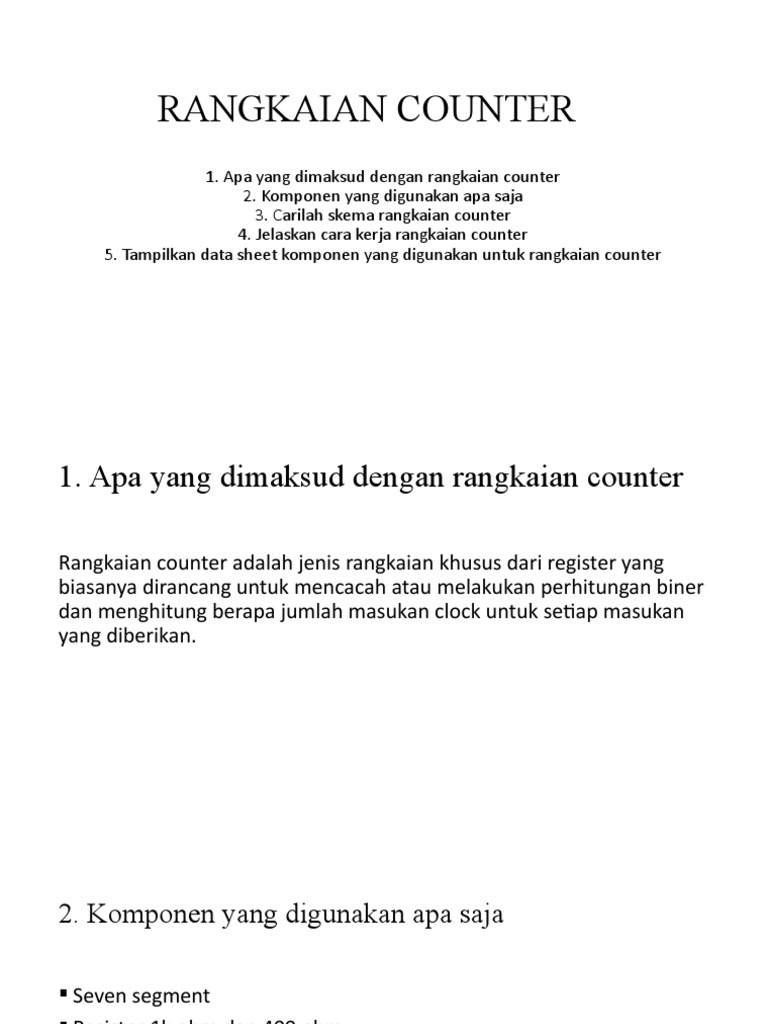

RANGKAIAN COUNTER

1. Apa yang dimaksud dengan rangkaian counter

2. Komponen yang digunakan apa saja
3. Carilah skema rangkaian counter
4. Jelaskan cara kerja rangkaian counter
5. Tampilkan data sheet komponen yang digunakan untuk rangkaian counter
1. Apa yang dimaksud dengan rangkaian counter

Rangkaian counter adalah jenis rangkaian khusus dari register yang

biasanya dirancang untuk mencacah atau melakukan perhitungan biner
dan menghitung berapa jumlah masukan clock untuk setiap masukan
yang diberikan.
2. Komponen yang digunakan apa saja

 Seven segment
 Resistor 1k ohm dan 400 ohm
 Kabel jumper
 IC CD4511BE
 Switch
3. Carilah skema rangkaian counter
4. Jelaskan cara kerja rangkaian counter
• Dalam rangkaian tersebut terdapat 4 tombol.
• Tombol pertama akan membuat angka 1,tombol ke dua akan
membentuk angka 2, tombol ke tiga membentuk angka 4, tombol ke 4
akan membentuk angka 8
• Jika menekan beberapa tombol secara bersamaan maka akan
membentuk angka lain seperti 3,5,6,7,9 tergantung tombol berapa
yang di tekan bersamaan,
• Misalnya tombol 1 dan tombol 2 di tekan bersaman akan membentuk
angka 3,dsb
5. Tampilkan data sheet komponen yang digunakan
untuk rangkaian counter
Pin Number Pin Name Description 7 Segment Display Pinout Configuration
• Seven segment 1 e Controls the left
bottom LED of the 7-
segment display
2 d Controls the bottom
most LED of the 7-
segment display
3 Com Connected to
Ground/Vcc based on
type of display
4 c Controls the right
bottom LED of the 7-
segment display
5 DP Controls the decimal
point LED of the 7-
segment display
6 b Controls the top right
LED of the 7-segment
display
7 a Controls the top most
LED of the 7-segment
display
8 Com Connected to
Ground/Vcc based on
type of display
9 f Controls the top left
LED of the 7-segment
display
10 g Controls the middle

IC CD4511BE LED of the 7-segment

display
