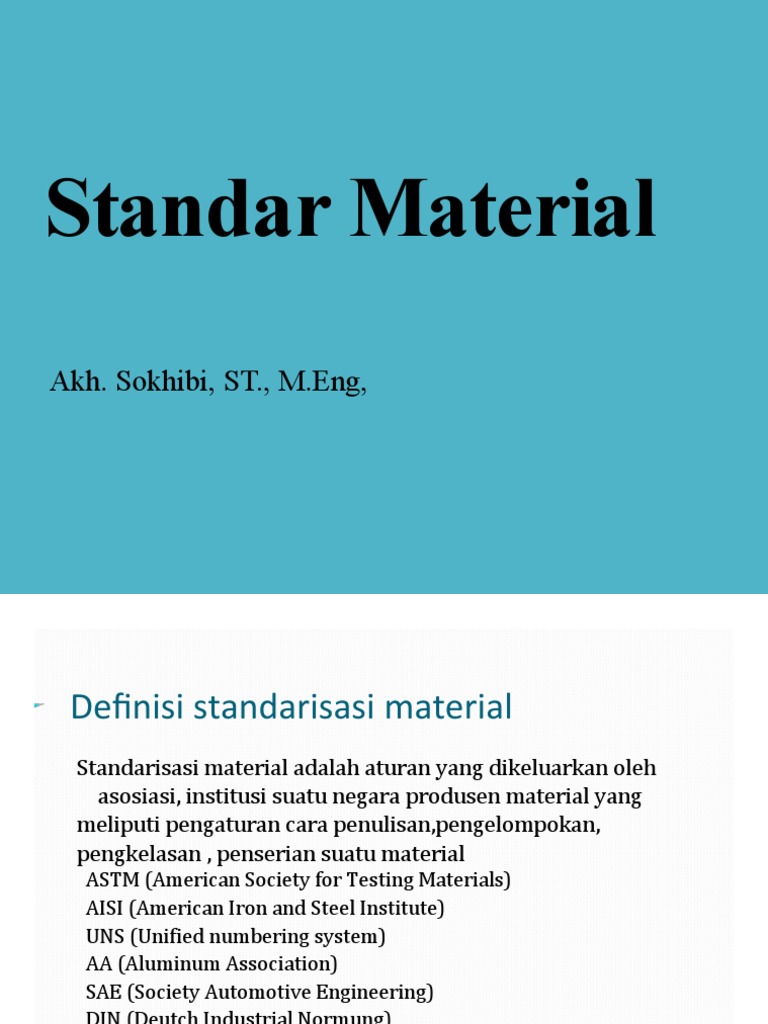

Standar Material

Akh. Sokhibi, ST., M.Eng,

Definisi standarisasi material
Standarisasi material adalah aturan yang dikeluarkan oleh
asosiasi, institusi suatu negara produsen material yang
meliputi pengaturan cara penulisan,pengelompokan,
pengkelasan , penserian suatu material
ASTM (American Society for Testing Materials)
AISI (American Iron and Steel Institute)
UNS (Unified numbering system)
AA (Aluminum Association)
SAE (Society Automotive Engineering)
DIN (Deutch Industrial Normung)
NEN ( Nederland Engineering Norm)
JIS (Japans Industrial Standard)
SNI (Standard Nasional Indonesia)
APAKAH STANDARD ???
• Standard ditulis oleh Institusi Standard seperti BSI ( Inggris ),
AFNOR (Perancis), DIN (Jerman), ANSI, ASTM, AISI, API, SAE
(Amerika ), JIS (Jepang) dan SNI (Indonesia)
• Institusi Standard mempunyai kebijakan redaksional yang tegas dan
lugas dan biasanya rancangan standard dikaji ulang oleh berbagai
pihak yang terkait.
•Standard dirancang seputar “Persyaratan”, dimana harus cocok atau
sesuai dengan apa yang harus dicapai.
•Persyaratan tersebut harus mampu di uji (verifiable) dan berbagai
variasinya harus dapat di kontrol.
•Apabila didalam standard masih ada kalimat atau ketentuan yang
mengijinkan adanya perubahan, misalnya dengan kata-kata “ by
agreement”, maka akan mengurangi tingkat keandalan standarisasi.
HIRARKI BADAN STANDARISASI
INTERNASIONAL :
INTERNATIONAL STANDARD ORGANIZATION ( ISO )
UNIFIED NUMBERING SYSTEM (UNS)

REGIONAL :
???

NASIONAL :
ANSI, JIS, SNI, BS, DLL.

INDUSTRI :
API, ASME, SAE, TEMA, SII,
ETC.

PERUSAHAAN (COMPANY) :
Operator, Contractor, Supplier
 APAKAH UNIFIED NUMBERING SYSTEM ( UNS ) ?

(1) Tahun 1967 :

SAE dan ASTM menyusun standard sebagai supplement yang sudah ada.
(2) Tahun 1974:
SAE dan ASTM mengeluarkan dokumen panduan ( sekitar 1000 spesifikasi baja, stainless steel
dan super alloy, aluminium, dll. )
(3) Tahun 1986 :
UNS-Handbook ( Edisi ke-4 ) di cetak dan dipakai sebagai Worldwide Guide; dan sudah memuat
sekitar 3000 informasi tentang material.
Diskripsi UNS :
• Dikategorikan ke dalam 18 group material dan paduan.
• Cara penomoran menggunakan awalan huruf tunggal di ikuti angka 5 digit.
( Contoh: AISI 1020 ---> UNS G10200; AISI SS 316 ---> S 31600;
AA AI 2024 ---> UNS A92024 )
Contoh standar AISI
Standar Tool Steel
Standar
Stainless
steel
Standar Alumunium

A00001-A99999 Aluminum and aluminum alloys

A01001-A63562 Aluminum Foundry Alloys, Ingot or Casting
A82014-A87475 Wrought Aluminum Alloys Clad with Wrought
Aluminum Alloys, Non- or Heat Treatable

A91030- A91450 Wrought Aluminum Alloys, Non- Heat Treatable

A93002-A95954 Wrought Aluminum Alloys, Non- Heat Treatable
A98001-A98280 Wrought Aluminum Alloys, Non- Heat Treatable
A92001-A92618 Wrought Aluminum Alloys, Heat Treatable
A96002-A97472 Wrought Aluminum Alloys, Heat Treatable
 C00001-C99999 Copper and copper alloys

Standar C10100-C15760
C16200-C16500
C16200 Cadmium
C d i
Wrought Alloys
Pure and Low Alloyed Copper (>99%Cu)
Copper
C

Tembaga
C17000-C17700 Copper-Beryllium Alloy (Beryllium Bronzes)
C18000-C19900 Copper and High Copper Alloys (>96%Cu)
C20500-C29800 Brasses (Cu-Zn)
C31000-C35600 Leaded Brasses (Cu-Zn-Pb )
C40400-C49080 Tin Brasses (Cu-Zn-Sn-Pb)
C50100-C52900 Phosphor bronzes (Cu-Sn-P)
C53200-C54800 Leaded Phosphor Bronzes
C55180-C56000 Cu-Ag-P and Cu-P Brazing Filler Metal
C60600-C64400 Aluminum Bronzes
C64700-C66100 Silicon Bronzes
C66200-C66420 Copper Alloys
C66700-C67820 Manganese Bronzes
C68000-C69950 Silicon Brasses and Other Copper-Zinc Alloys
C70100-C72950 Copper-Nickel Alloys
C73150-C79900 Nickel Silvers and Leaded Nickel Silvers
Cast alloys
C80100-C81200 Cast Coppers (>99%Cu)
C81300-C82800 Cast Chromium Copper and Beryllium Copper Alloys (>96%Cu)
C83300-C85800 Cast Red, Yellow and Leaded Brasses
C86100-C86800 Cast Manganese Bronzes and Leaded Manganese Bronzes
C87300-C87900 Cast Silicon Brasses and Bronzes
C89320-C89940 Cast Cu-Sn-Bi-(Se, Zn, Ni) Alloys
C90200-C94500 Tin Bronzes and Leaded Tin Bronzes
C94700-C94900 Cast Nickel-Tin Bronzes
C95200-C95810 Cast Aluminum Bronzes
C96200-C96800 Cast Copper-Nickel Alloys
C97300-C97800 Cast Nickel-Silver Alloys
C98200-C98840 Cast Leaded Copper Alloys
C99300-C99750 Cast Copper Alloys
Standar SAE atau AISI

Huruf awal memberi keterangan sebagai berikut :

A = alloy, basic open hearth
B = carbon, acid Bessemer
C = carbon, basic open
D =hearth
carbon, acid open hearth
E = electric furnace
Contoh : AISI C1050 ‐ artinya material baja karbon
yang proses peleburan menggunakan tungku
basic open hearth, kadar karbon pada baja 0,50 %
Cara penulisan dan arti
UNIFIED NUMBERING SYSTEM - UNS

UNS number consists of a single letter prefix followed by

five digits
in most cases, the letter is suggestive of the family of metals
identified, for example ;
A : for aluminium,
P : for precious metals,
N : for nickel
C : for copper
UNS - FOR METAL AND ALLOY

FERROUS METALS :
D00001 – D99999 Specified mechanical properties steels.
F00001 – F99999 Cast Irons; Gray, malleable, pearlitic malleable, ductile ( Nodular ).
AISI – SAE carbon and alloy steel.
G00001 – G99999 AISI – “H” steels.
H00001 – H99999 Miscellaneous steels and ferrous alloys.
K00001 – K99999 Stainless steels.
S00001 – S99999 Tool steels
T00001 – T99999

Nonferrous Metals :
A00001 – A99999 Aluminium and aluminium alloys.
C00001 – C99999 Copper and copper alloys.
E00001 – E99999 Rare earth and rare earthlike metals.
L00001 – L99999 Low melting metals.
M00001 – M99999 Miscellaneous metals.
N00001 – N99999 Nickel and nickel alloys.
P00001 – P99999 Precious metals.
R00001 – R99999 Reactive and refactory metals.

For example, (a) carbon steel, presently indentified by AISI 1020, is covered
by UNS G11020; (b) free cutting brass, now indentified by CDA 360, is
covered by UNS C36000.
APAKAH SPESIFIKASI ???

Spesifikasi biasanya ditulis oleh suatu perusahaan, asosiasi

perdagangan atau suatu departemen pemerintahan.

Spesifikasi ditulis oleh seseorang atau team tanpa dikonsultasikan

dengan pihak lain yang terkait, dan dirancang untuk memenuhi
atau cocok dengan aplikasi tertentu

Kedua terminologi, yaitu standard dan spesifikasi dimanfaatkan

secara terbatas di lingkup permasalahan teknis.

Sedangkan istilah kontrak dan keuangan dicakup di dalam

dokumen yang lain.
Tabel 1. Standard produk baja (USA)

AKRONIM STANDARD
AAR American Ass’n of Railroads
ABS American Bureau of Shipping
API American Petroleum Institute
AREA American Railway Engineering Ass’n
ASME American Society of Mechanical Engineers
ASTM American Society for Testing & Materials
MIL/JAN Departement of Defense
FED General Services Administration
SAE Society of Automotive Engineers
AMS Aerospace Materials Specification
AISI American Iron & Steel Institute
UNS ASTM/SAE-United Numbering System
KRITERIA DALAM MENYUSUN SPESIFIKASI

Spesifikasi yang baik terdiri dari elemen utama / kunci yang mudah dipahami secara
jelas oleh pemilik, perancang, kontraktor dan subkontraktor, antara lain mencakup :

(1) Judul yang jelas ( a clear title )

(2) Ruang lingkup ( scope )

(3) Pengecualian ( Exceptions )

(4) Terminologi

(5) Dokumen referensi

(6) Deskripsi persyaratan ( apa, kapan dan bagaimana, dll. )

(7) Standard untuk mengukur kualitas

(8) Dokumentasi
KLASIFIKASI BAHAN / MATERIAL

FUNGSI :
(1) Standard atau spesifikasi bahan/material logam
(2) Pedoman untuk pemilihan material ( material selection )
(3) Dokumentasi bagi konsumen dan produsen

TUJUAN :
(1) Mengetahui produk / material logam yang tersedia di pasaran.
(2) Karakterisasi produk / material logam untuk keperluan rekayasa teknik, antara
lain;
(a) Technical drawing,
(b) Purchasing specification
KLASIFIKASI SPESIFIKASI

Spesifikasi teknis dapat diklasifikasikan menjadi empat kategori, sebagai

berikut ;
(1) Spesifikasi disain (rancangan) - design specification - adalah kriteria
disain untuk suatu produk atau sistem peralatan / fasilitas tertentu, dll.
(2) Spesifikasi material - menyajikan komposisi material dan sifat fisik
maupun sifat mekanis, termasuk sifat korosi, dll.
(3) Spesifikasi konstruksi - cara-cara konstruksi yang memanfaatkan
material tertentu atau spesifikasi, dll.
(4) Spesifikasi kinerja/unjuk kerja ( Performance )
- persyaratan unjuk kerja / kinerja suatu produk, peralatan, sistem rekayasa
teknis atau produk, atau suatu fasilitas untuk periode waktu tertentu ( umur
disain).
CAKUPAN INFORMASI SPESIFIKASI MATERIAL

(1) Diskripsi; menerangkan jenis produk / proses ( misal hot

rolled, cold rolled, forged, sheet, strip, bar, shape, dll.).
(2) Komposisi kimia; termasuk cara mengukurnya.
(3) Sifat mekanis; termasuk cara / metoda pengujian.
(4) Toleransi dimensi ( ketebalan, panjang, lebar, kerataan,
diameter, dll.)
(5) Kondisi permukaan ( surface finishing )
Kekasaran ( roughness )
Goresan ( scratches )
CAKUPAN INFORMASI SPESIFIKASI MATERIAL
( Lanjutan )

(6) Persyaratan khusus, mencakup:

Coating
Packaging
Corrosion test
Forming test
Allowable defects (metallurgical defects, casting defects,
forging defects, etc. )
Catatan :
Butir (6) biasanya menyebabkan adanya extra cost yang
dibebankan kepada cost of raw material.
TERMINOLOGI DI DALAM KLASIFIKASI LOGAM BAJA DAN
PANDUANNYA

GRADE :
Digunakan untuk membedakan material baja dan panduannya atas dasar komposisi kimia atau
kadang-kadang menunjukkan kekuatan bahan.

TYPE :
Digunakan untuk membedakan material baja dan panduannya berdasarkan proses de-oksidasi
yang dilakukan: atau kadang-kadang komposisi kimianya.

CLASS :
Digunakan untuk membedakan material baja dan panduannya atas dasar strata kekuatannya
atau surface smothness.

DI DALAM STANDARD ASTM TERMINOLOGI DI ATAS SERING DIPERTUKARKAN

TERMINOLOGI DI DALAM KLASIFIKASI LOGAM BAJA
DAN PANDUANNYA ( lanjutan )

CONTOH :

ASTM A 533 ( Alloy steel for pressure vessel plate ); “type” digunakan untuk
menunjukkan komposisi kimia; dan “class” menunjukkan strata
kekuatannya.

ASTM A 515 ( Carbon steel pressure vessel plate ); grade menunjukkan

strata kekuatan.

ASTM A 302 ( alloy steel for pressure vessel plate ); grade ( A s/d D )
menunjukkan persyaratan komposisi kimia dan sifat mekanis.
DESKRIPSI KUALITAS ( QUALITY DESCRIPTOR )

Istilah kualitas ( quality ) di dalam industri baja untuk mendiskripsikan produk yang
dihasilkan mencakup :

Karakteristik khusus
Aplikasi tertentu
Proses fabrikasi lanjut, atau manufacturing khusus, dan lain-lain.

TUJUAN :

(1) Agar terjadi komunikasi yang baik antara para produsen, atau antara produsen dan
konsumen.
(2) Mendiskripsikan kualitas produk logam baja dan panduan sesuai dengan yang
diinginkan atau penggunaannya maupun fungsinya.
DESKRIPTOR KUALITAS BAJA KARBON DAN PANDUAN

Quality Descriptors mendeskripsikan kualitas produk logam baja dan

panduannya sesuai dengan penggunaannya.

A. Baja Karbon
1. Semi finished for forging
1.1 Forging Quality
Special Hardenability
Special Internal Soundness
Nonmetallic Inclusion Requirement
Special Surface
DESKRIPTOR KUALITAS BAJA KARBON DAN PANDUAN (
lanjutan )

2. Carbon Steel Structural Section

2.1. Structural Quality

3. Carbon Steel Plate

Regular Quality
Structural Quality
Cold Drawing Quality
Etc.
DESIGNATION

Adalah specific indentification setiap grade, type atau class material baja dan
paduannya dengan memberikan kode angka, huruf atau symbol sedemikian;
sehingga identitas material tersebut bersifat unik dan memberikan makna atau
arti nilai atau sifat tertentu material logam.

Biasanya berdasarkan sifat atau nilai komposisi kimianya, atau sifat mekanisnya.
Standard atau spesifikasi material logam yang unik dan mempunyai nama,
banyak dipakai oleh :
(1) American Iron and Steel Institute( AISI )
(2) Society of Automotive Engineering (SAE)
(3) Deutsche Industrial Norm ( DIN )
CLASSIFICATION OF IRON AND STEEL ACCORDING
SAE AND AISI

The first number indicates the type of steel. Carbon, for instance, is denoted by the number 1, 2 is a
nickel steel, 3 is a nickel-chromium steel and so on.

The second digit indicates the approximate percentage of the predominant alloying element.

The AISI prefixes are as follows:

B - Acid Bessemer, carbon steel
C - Basic open heart carbon steel
CB - Either acid Bessemer or basic open hearth carbon steel at the option of the manufacturer
D - Acid open hearth carbon steel
E - Electric furnace alloy steel

The AISI suffix H is used where hardenability is a major requirement

 AISI - SAE system of designations
Numerals Type of steel and Numerals Type of steel and Numerals Type of steel and
and digits nominal alloy content and digits nominal alloy content and digits nominal alloy content
Carbon Steels Nickel - Chromium - Molybdenum Steels Chromium Steels

10XX(a)….. Plain carbon (Mn. 1,00% max ) 43XX….. Ni 1.82; Cr 0.50 and 0.80; 50XXX… Cr 0.50
11XX ……. Resulfurized Mo 0.25 51XXX… Cr 1.02 C 1.00 min
12XX…….. Resulfurized and rephosphorized 43BVXX. Ni 1.82; Cr 0.50;Mo 0.12 and 52XXX… Cr 1.45
0.25; V 0.03 min
15XX…….. Plain carbon ( max Mn range - 1.00 to 47XX…… Ni 1.05; Cr 0.45; Mo 0.20 and Chromium - Vanadium Steels
1.65% ) 0.35
81XX…… Ni 0.30; Cr 0.40; Mo 0.12 61XX…. Cr 0.60, 0.80 and 0.95; V 0.10
Manganese Steels 86XX…… Ni 0.55; Cr 0.50; Mo 0.20 and 0.15 min
13XX…….. Mn 1.75 87XX…… Ni 0.55; Cr 0.50; Mo 0.25 Tungsten-Chromium Steel
88XX…… Ni 0.55; Cr 0.50; Mo 0.35 72XX…. W 1.75; Cr 0.75
Nickel Steels 93XX…… Ni 3.25; Cr 1.20; Mo 0.12
23XX…….. Ni 3.50 94XX…… Ni 0.45; Cr 0.40; Mo 0.12 Silicon-Manganese Steels
25XX…….. Ni 5.00 97XX…… Ni 0.55;Cr 0.20; Mo 0.20 92XX…. Si 1.40 and 2.00; Mn 0.65, 0.82
98XX…… Ni 1.00; Cr 0.80; Mo 0.25 and 0.85; Cr 0.00 and 0.65
Nickel-Chromium Steels
31XX……. Ni 1.25; Cr 0.65 and 0.80 Nickel-Molybdenum Steels High-Strength Low-Alloy Steels
32XX……. Ni 1.75; Cr 1.07 46XX….. Ni 0.85 and 1.82; Mo 0.20 and 9XX…. Various SAE grades
33XX……. Ni 3.50; Cr 1.50 and 1.57 0.25
34XX……. Ni 3.00; Cr 0.77 48XX…… Ni 3.50; Mo 0.25 Boron Steels
XXBXX… B denotes boron steel
Molybdenum Steels Chromium Steels
40XX…… Mo 0.20 and 0.25 50XX….. Cr 0.27, 0.40, 0.50 and 0.65 Leaded Steels
44XX…… Mo 0.40 and 0.52 51XX….. Cr 0.80, 0.87, 0.92, 0.95, 1.00 XXLXX.. L denotes leaded steel
and 1.05
Chromium-Molybdenum Steels (a) XX in the last two digits of these designations
41XX…. Cr 0.50, 0.80 and 0.95; Mo 0.12, indicates that the carbon content ( in hundredths
0.20, 0.25 and 0.30 of a percent ) is to be inserted
Klasifikasi baja menurut AISI & SAE
Baja seri 1045 utk yoke ball
1045 termasuk seri 10xx atau seri baja karbon
Angka 45 merupakan kandungan karbon = 45/100 % = 0,45%
DIN Material Designation

Penjelasan nama baja dan paduannya berdasarkan komposisi kimia

(menurut DIN EN 10027); angka awal menunjukkan kandungan karbon x
100, diikuti elemen paduan, dan prosentase elemen paduan tersebut.

Faktor untuk elemen Co, Cr, Mn, Ni, Si, W = x 4

Faktor untuk elemen Al, Cu, Mo. Ti, V, Nb, Ta, Be, Pb, Zr = x 10
Faktor untuk N, P, S, Ce = x 100
Faktor untuk B = x 1000

Paduan rendah (low alloy) total elemen paduan < 5%, dan paduan tinggi (high alloy) total
element paduan > 5, dimana ditambah huruf X di depan angka awal (karbon). Pada paduan
tinggi, angka dibelakang elemen paduan menunjukkan prosentasenya tanpa memperhatikan
faktor pembagi diatas.
DIN Material Designation

Contoh :

1) 55 CrNiMoV 4 2 4 (DIN 1.2742), komposisinya C = 0,55%, Cr = 1%, Ni = 0,50%,

Mo = 0,40%, V < 0,10% (tidak dituliskan). Dalam tabel tertulis C = 0,53-0,58%, Cr =
0,90-1,10%, Ni = 0,45 - 0,60%, Mo = 0,38-0,48%, V = 0,03-0,10%.

2) X3NiCoMoTi 18 9 5 1 (DIN 1.2709), komposisinya C = 0,03%, Ni = 18%, Co = 9%,

Mo = 5%, Ti = 1%. Dalam tabel C = 0,03%, Ni = 17-19%, Co = 8,5-10%, Mo = 4,50-
5,20%, dan Ti = 0,8-1,20%.

3) GX25MnCrNi 8 8 6 (DIN 1.3966), komposisinya C = 0,25%, Mn = 8%, Cr = 8%, Ni

= 6%; dalam tabel C = 0,22-0,28%, Mn = 7,50-9,50%, Cr = 7 -8,5%, dan Ni = 5 – 6,5%.
Catatan : Huruf G berarti produk tersebut dalam bentuk coran (cast = Guss).
 Klasifikasi Baja (Steel)
• DIN
Code Material Type of Treatment Tensile Yield Elongation
Number Number deoxidation condition strength point (%)
(kg/mm2) (kg/mm2) [lo=5do]
St 33-1 1.0033 - - 18
33-50 19
St 33-2 1.0035 - - (14)
USt 34-1 1.0100 U U, N
RSt 34-1 1.0150 R U, N
34-42 21 28 (20)
USt 34-2 1.0102 U U, N
USt 34-2 1.0108 R U, N
USt 37-1 1.0110 U U, N
RSt 37-1 1.0111 R U, N
USt 37-2 1.0112 U U, N 37-45 24 25 (18)
USt 37-2 1.0114 R U, N
St 37-3 1.0116 RR U, N

04/28/2023
TEMPLATE COPYRIGHT WWW.BRAINYBETTY.COM 2005
