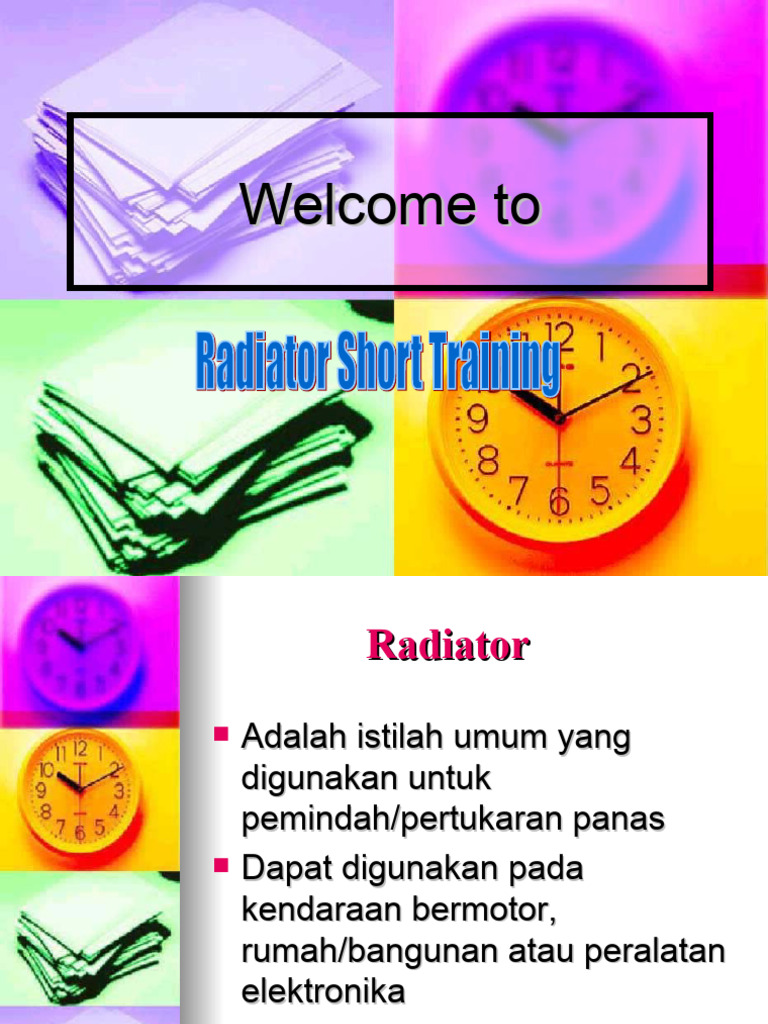

Radiator
Adalah istilah umum yang
digunakan untuk
pemindah/pertukaran panas
Dapat digunakan pada
kendaraan bermotor,
rumah/bangunan atau peralatan
elektronika
Automobiles
Bentuk radiator untuk tipikal modern engine
dengan internal combation chamber
dihubungkan ke cilinder head dan mesin
Liquid mengalir ke sekitar mesin
dan silinder head dengan
bantuan pompa.
Liquid terdiri atas campuran air
dengan ethylene glycole atau
dikenal juga dengan istilah
antifreeze
Cairan bergerak dalam satu aliran
tertutup dari radiator ke mesin, di mana
akan memindahkan panas dari bagian-
bagian mesin dan mengalirkannya
terutama ke radiator. Radiator biasanya
diletakkan di belakang kisi-kisi
kendaraan, dengan udara dingin
didorong lewat radiator mendinginkan
radiator, cairan di dalam mesin.
Bapak Radiator
Radiator
Water pump
Engine (Water
jacket)
Termostat
By pass line
Reservoir tank
Fan
Perpindahan panas
1. Konduksi
2. konveksi
3. Radiasi.
Panas selalu
berpindah dari
tempat yang lebih
panas ke tempat
yang lebih dingin.
Figure 10.2
menunjukkan panas
yang ditransfer
dalam sebuah
radiator.
Konduksi
Core dengan
centre fin biasanya
untuk mobil
penumpang.
Core dengan
horizontal fin
biasanya untuk
mobil yang lebih
besar.
Kontruksi radiator
• Coolant bocor
• Engine Over heating
• Engine Over cooling
PERHATIAN! Jaga agar tangan anda
dan peralatan jauh dari kipas atau fan
engine yang berputar. Gunakan
pelindung mata dan berdiri
dibelakangnya, jangan menghadap
bilah fan yang berputar. Kemudian jika
alat jatuh kedalam fan atau bilah fan
patah, anda kemungkinan besar
terkena dan cidera oleh part yang
terbang.
Coolant yang bocor
Coolant yang bocor nampak seperti
basah, hitam (warnanya gelap atau
kuning
tua) disekitar area dalam kompartemen
engine atau di ground. Cairan yang
bocor
Akan berbau seperti anti beku dan
memiliki warna yang umumnya sama.
Level coolant yang rendah dapat
menandakan adalanya kebocoran.
Jika tidak terlihat, kebocoran mungkin
internal (part engine retak, head gasket
putus),
ENGINE OVERHEATING
Engine overheating adalah masalah yang
serius yang dapat menyababkan
kerusakan besar pada engine. Pengemudi
mungkin melihat lampu temperatur engine
berkedip, bacaan pengukur temperatur
tinggi, atau coolant mendidih. Coolant yang
mendidih akan memuai dan keluar melalui
overflow sebagai uap panas.
OVERCOOLING
Overcooling dapat ditandai dengan
pemanasan engine yang lambat, panas
yang tidak memadai dari heater, bahan
bakar turun/hilang dan performa engine
seret/menurun. Overcooling dapat
menyebabkan part cepat aus. Karena
part tidak berada temperatur kerja yang
penuh, jarak ruangnya tidak akan
terlalu besar. Part tidak akan cukup
berkembang untuk menghasilkan kerja
yang tepat.
PENGUJI TEKANAN SISTEM PENDINGIN
