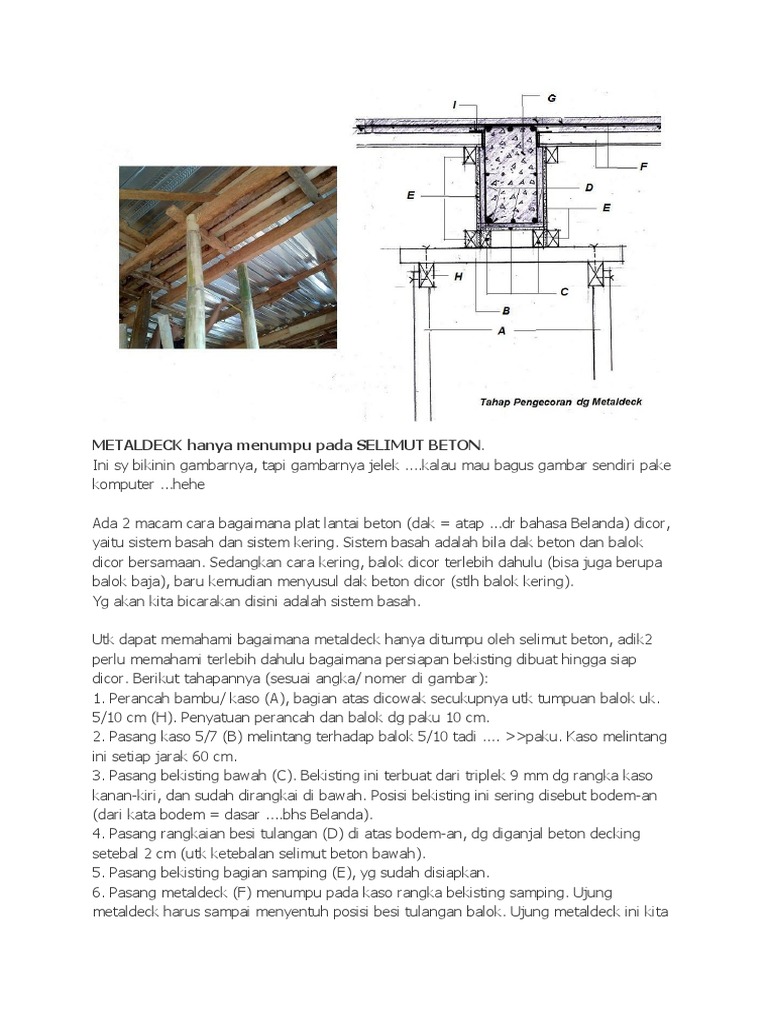

METALDECK hanya menumpu pada SELIMUT BETON. Ini sy bikinin gambarnya, tapi gambarnya jelek ....

kalau mau bagus gambar sendiri pake komputer ...hehe Ada 2 macam cara bagaimana plat lantai beton (dak = atap ...dr bahasa Belanda) dicor, yaitu sistem basah dan sistem kering. Sistem basah adalah bila dak beton dan balok dicor bersamaan. Sedangkan cara kering, balok dicor terlebih dahulu (bisa juga berupa balok baja), baru kemudian menyusul dak beton dicor (stlh balok kering). Yg akan kita bicarakan disini adalah sistem basah. Utk dapat memahami bagaimana metaldeck hanya ditumpu oleh selimut beton, adik2 perlu memahami terlebih dahulu bagaimana persiapan bekisting dibuat hingga siap dicor. Berikut tahapannya (sesuai angka/ nomer di gambar): 1. Perancah bambu/ kaso (A), bagian atas dicowak secukupnya utk tumpuan balok uk. 5/10 cm (H). Penyatuan perancah dan balok dg paku 10 cm. 2. Pasang kaso 5/7 (B) melintang terhadap balok 5/10 tadi .... >>paku. Kaso melintang ini setiap jarak 60 cm. 3. Pasang bekisting bawah (C). Bekisting ini terbuat dari triplek 9 mm dg rangka kaso kanan-kiri, dan sudah dirangkai di bawah. Posisi bekisting ini sering disebut bodem-an (dari kata bodem = dasar ....bhs Belanda). 4. Pasang rangkaian besi tulangan (D) di atas bodem-an, dg diganjal beton decking setebal 2 cm (utk ketebalan selimut beton bawah). 5. Pasang bekisting bagian samping (E), yg sudah disiapkan. 6. Pasang metaldeck (F) menumpu pada kaso rangka bekisting samping. Ujung metaldeck harus sampai menyentuh posisi besi tulangan balok. Ujung metaldeck ini kita

pasang endstop berbentuk U (I), yg berfungsi utk tutup sehingga tdk bocor saat dicor. Selanjutnya di atas besi tulangan balok, kita gelar wiremesh. Pd sambungan wiremesh, harus dibuat overlap 1 modul, atau lakukan pengelasan. Jangan lupa ganjal wiremesh dg beton decking di atas punggung gelombang metaldeck, t: 2 cm. Tambahkan besi 'tulangan positif ekstra' dia. 10 mm panjang 150 cm di atas wiremesh, posisi melintang balok. Tulangan ekstra ini tiap jarak 60-75 cm, cukup diikat dg bendraad. 7. Pengecoran beton telah siap. 8. Umur beton 21 hari dapat dilepas bekisting (bila cuaca panas), dan 30 hari (bila cuaca lebih sering hujan). Ingat, metaldeck tidak ikut dilepas ! Dengan memahami tahap pembuatan bekisting dan pemasangan metaldeck ini, mudah2an lebih mudah kita memahami bagaimana metaldeck hanya menumpu pada selimut beton. *Untuk perhitungan volume beton, tunggu postingan berikutnya. Saat ini cukup pahami dulu proses pengecoran dg metaldeck.

VOLUME BETON dengan METALDECK Postingan saya sebelumnya menyebutkan bahwa, penggunaan metaldeck akan menghemat biaya paling tidak 125 ribu/ m2. Penghematan biaya ini antara lain karena volume (ketebalan) beton yg berbeda dibandingkan dg tulangan konvensional 2 lapis besi. Jika pada plat beton konvensional mensyaratkan ketebalan beton t= 12 cm, maka pada metaldeck hanya butuh ketebalan 7 cm (diukur dari punggung atas gelombang).

Perhitungan volumenya sbb: 1. Tinggi gelombang metaldeck (lht gambar) sekitar 4 cm. Maka, volume beton rata-rata yg mengisi lembah gelombang hanya separuhnya saja, yaitu 2 cm. 2. Tebal beton di atas punggung gelombang = 7 cm (standar). Jika mau lebih hemat lagi, ketebalan ini dibuat 4 cm saja (ketebalan 4 cm akan membuat plat beton sedikit bergetar jika kita berjalan di atasnya, namun akan hilang setelah keramik terpasang dg ketebalan keramik+spesi 4 cm-an. Tebal keramik dianggap 1 cm, spesi 3 cm. Maka tebal spesi 3 cm + beton 4 cm = 7 cm >> memenuhi standar ketebalan). 3. Jika ketebalan beton di atas punggung gelombang kita anggap 4 cm, maka ditambah ketebalan beton pd lembah gelombang 2 cm, tebal total menjadi 6 cm (selisih 6 cm dibanding plat beton konvensional. Utk luas 100 m2, terjadi penghematan 6 m3 atau setara +/- 4,8 juta rupiah). Posisi pemasangan metaldeck: 1. Sbg contoh, kita putuskan tebal beton di atas punggung metaldeck t = 6 cm (lht gambar). 2. Jika selimut beton kita buat tebal 3 cm, maka posisi wiremesh harus berada di tengah2 tebal plat 6 cm tersebut. 3. Karena posisi wiremesh menumpang di atas tulangan utama balok (lht gambar), maka posisi punggung gelombang metaldeck kita turunkan 3 cm di bawah tulangan balok. Ditambah tinggi gelombang 4 cm, maka posisi triplek/ kaso utk bekisting samping balok harus turun 7 cm (3 + 4 cm) di bawah tulangan atas balok (ingat, metaldeck akan menumpu pd kaso ini). Pd tahap ini tukang harus hati2 saat memotong triplek utk bekisting samping balok, jangan sampai tekor atau justru kelebihan.
