Modbus adalah protokol komunikasi serial yang populer digunakan untuk menghubungkan peralatan elektronik industri seperti PLC. Terdapat beberapa varian Modbus seperti Modbus RTU, Modbus ASCII, dan Modbus TCP/IP yang dapat digunakan pada komunikasi serial maupun jaringan. Protokol ini memungkinkan peralatan yang terhubung untuk bertukar data secara real-time dengan menggunakan konsep master-slave.
Modbus adalah protokol komunikasi serial yang populer digunakan untuk menghubungkan peralatan elektronik industri seperti PLC. Terdapat beberapa varian Modbus seperti Modbus RTU, Modbus ASCII, dan Modbus TCP/IP yang dapat digunakan pada komunikasi serial maupun jaringan. Protokol ini memungkinkan peralatan yang terhubung untuk bertukar data secara real-time dengan menggunakan konsep master-slave.
Modbus adalah protokol komunikasi serial yang populer digunakan untuk menghubungkan peralatan elektronik industri seperti PLC. Terdapat beberapa varian Modbus seperti Modbus RTU, Modbus ASCII, dan Modbus TCP/IP yang dapat digunakan pada komunikasi serial maupun jaringan. Protokol ini memungkinkan peralatan yang terhubung untuk bertukar data secara real-time dengan menggunakan konsep master-slave.

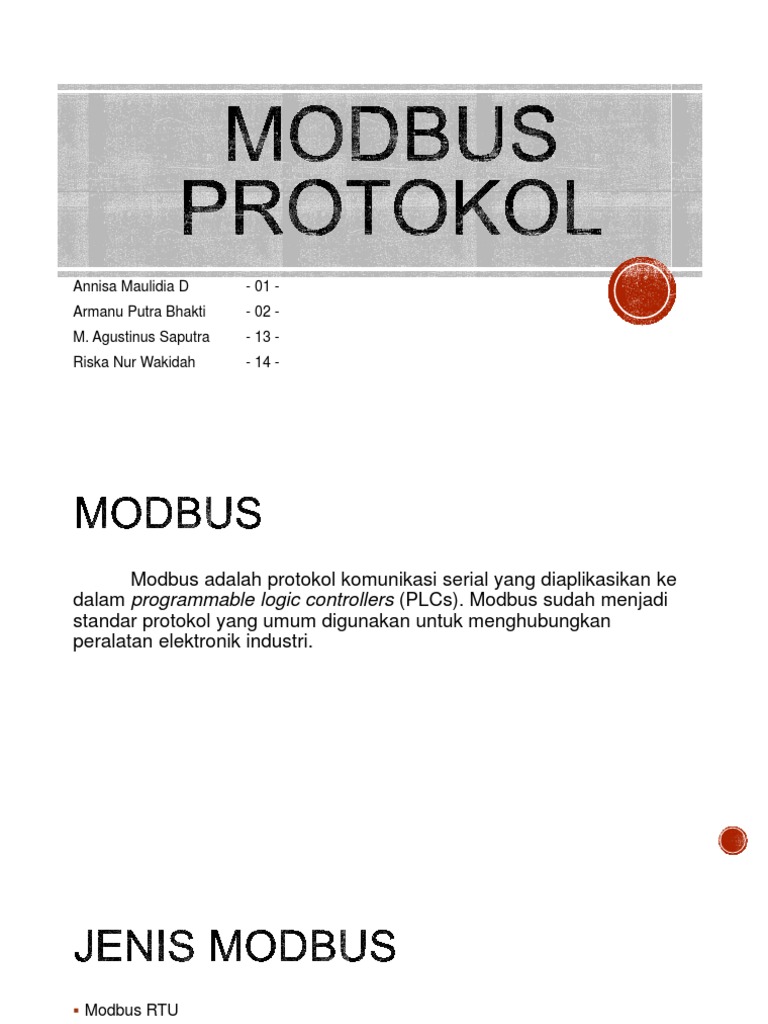

M. Agustinus Saputra - 13 - Riska Nur Wakidah - 14 - Modbus adalah protokol komunikasi serial yang diaplikasikan ke dalam programmable logic controllers (PLCs). Modbus sudah menjadi standar protokol yang umum digunakan untuk menghubungkan peralatan elektronik industri. Modbus RTU Merupakan varian Modbus yang ringkas dan digunakan pada komunikasi serial. Format RTU dilengkapi dengan mekanisme cyclic redundancy error (CRC) untuk memastikan keandalan data. Modbus RTU merupakan implementasi protokol Modbus yang paling umum digunakan. Setiap frame data dipisahkan dengan periode idle(silent). Modbus ASCII Digunakan pada komunikasi serial dengan memanfaatkan karakter ASCII. Format ASCII menggunakan mekanisme longitudinal redundancy check (LRC). Setiap frame data Modbus ASCII diawali dengan titik dua (":") dan baris baru yang mengikuti (CR/LF). Modbus TCP/IP atau Modbus TCP Merupakan varian Modbus yang digunakan pada jaringan TCP/IP.
Variasi Modbus dapat diaplikasikan pada port serial dan ethernet dan jaringan lainnya yang support dengan internet protocol suite. Sebagian besar peralatan Modbus menggunakan port serial RS-485. Konsep dasar komunikasi Modbus terdiri master dan slave. Peralatan yang bertindak sebagai slave akan terus idle kecuali mendapat perintah dari master. Setiap Peralatan yang dihubungkan (slave) harus memiliki alamat unik. Sebuah perintah Modbus dilengkapi dengan alamat tujuan perintah tersebut. Hanya alamat tujuan yang akan memproses perintah, meskipun peralatan yang lain mungkin menerima perintah tersebut. Setiap perintah modbus memiliki informasi pemeriksaan kesalahan untuk memastikan data diterima tanpa kerusakan. Perintah dasar Modbus RTU dapat memerintahkan peralatan untuk mengubah nilai registernya, mengendalikan dan membaca port I/O, serta memerintahkan peralatan untuk mengirimkan kembali nilai yang ada pada registernya. 1. Coil Pada mulanya jenis data ini digunakan untuk mengaktifkan coil relay . nilai jenis data ini ON atau OFF . Coil mempunyai panjang 16 bit, sehingga untuk mengaktifkan/ON dgn cara memberi nilai FF00H dan 0000H untuk OFF. data FF00 dan 00 disimpan di register 00000 sampai 09999 2. Input Relay / input biner / input digital/input diskrit kebalikan dengan coil, input relay digunakan untuk mengetahui status relay apakah sedang ON atau OFF. Input relay bersifat read only bagi master dan hanya bisa dirubah oleh slave saja. Data tsb disimpan di register 10001 sampai 19999 3. Input Register Input Regsiter digunakan untuk menyimpan data analog dgn range nilai 0 ~ 65535 . Input register bersifat read only bagi master. Data ini disimpan di register ber nomor 30001 sampai 39999 4. Holding Register Holding register digunakan untuk menyimpan nilai dgn range 0~65535. Register ini mempunyai alamat register 40001 sampai 49999
jumlah tipe data ini terbatas pada mereka yang mengerti PLC data yang diterima hanyalah berupa nilai desimal, sehingga seorang perancang sistem harus lebih jeli agar tidak salah dalam membaca register dan alamat slave yang dituju. slave hanya akan memberikan data atau pesan jika diperintah oleh master saja memakan bandwidth dan waktu pemakaian jaringan yang lebih lama di dalam konteks dimana aplikasi pemakaian bandwidth yang mungkin mahal, seperti pada low-bit-rate radio link, modem GSM dlsb. Modbus RTU dan ASCII dibatasi hanya boleh menangani 247 perangkat elektronik (IED) saja pada satu link jaringan, Di dalam Protokol Modbus tidak terdapat security / pengaman terhadap perintah yang tidak sah (unauthorized commands) atau intersepsi data
