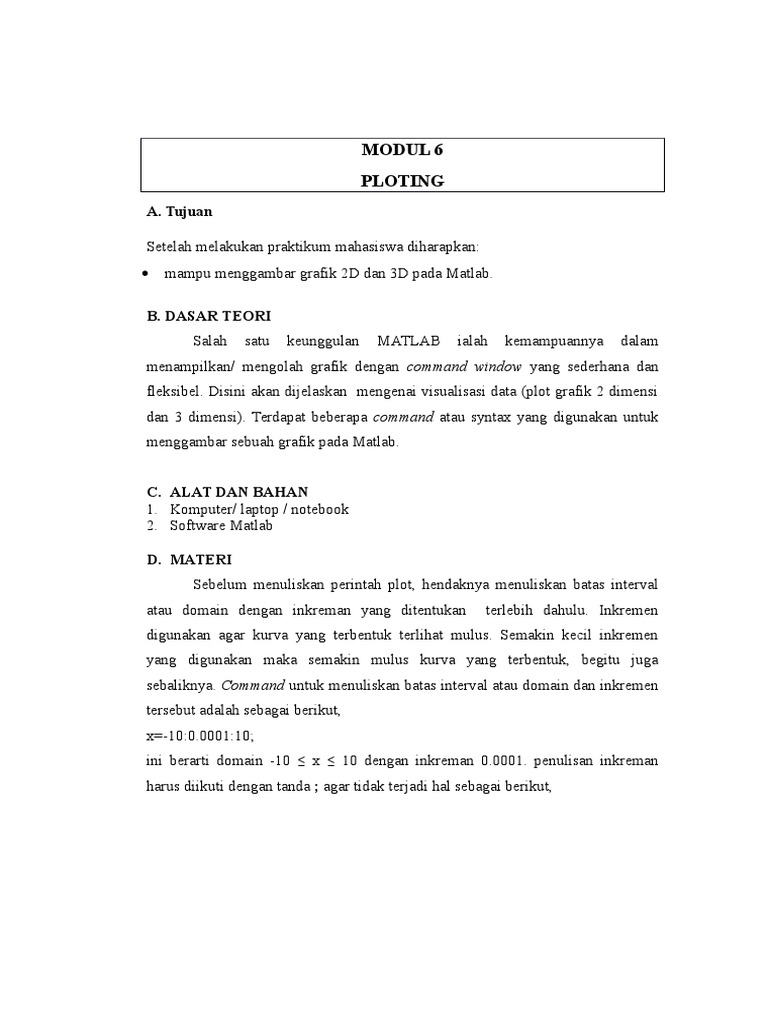

MODUL 6

PLOTING
A. Tujuan
Setelah melakukan praktikum mahasiswa diharapkan:

mampu menggambar grafik 2D dan 3D pada Matlab.

B. DASAR TEORI
Salah

satu

keunggulan

MATLAB

ialah

kemampuannya

dalam

menampilkan/ mengolah grafik dengan command window yang sederhana dan

fleksibel. Disini akan dijelaskan mengenai visualisasi data (plot grafik 2 dimensi
dan 3 dimensi). Terdapat beberapa command atau syntax yang digunakan untuk
menggambar sebuah grafik pada Matlab.
C. ALAT DAN BAHAN
1. Komputer/ laptop / notebook
2. Software Matlab
D. MATERI
Sebelum menuliskan perintah plot, hendaknya menuliskan batas interval
atau domain dengan inkreman yang ditentukan

terlebih dahulu. Inkremen

digunakan agar kurva yang terbentuk terlihat mulus. Semakin kecil inkremen
yang digunakan maka semakin mulus kurva yang terbentuk, begitu juga
sebaliknya. Command untuk menuliskan batas interval atau domain dan inkremen
tersebut adalah sebagai berikut,
x=-10:0.0001:10;
ini berarti domain -10 x 10 dengan inkreman 0.0001. penulisan inkreman
harus diikuti dengan tanda ; agar tidak terjadi hal sebagai berikut,

1. Plot 2 Dimensi
Setelah menuliskan command

batas interval, selanjutnya adalah menuliskan

fungsi, penulisan fungsi plot dengan fungsi biasa terdapat perbedaan. Perbedaan
ini terletak pada penulisan pangkat yang sebelumnya harus menuliskan tanda titik
(.), hal ini ditujukan untuk membagi operasi yang mana yang terlebih dahulu
dikerjakan atau diproses. Selain penulisan pangkat tidak perlu menggunakan
tanda titik. Contoh penulisan command fungsi f(x)=x2, maka dapat ditulis f = @
(x) (x.^2).
Selanjutnya setelah menuliskan fungsi adalah menuliskan command plot.
Pada 2 dimensi terdapat beberapa penulisan perintah untuk menggambar grafik
yaitu,
a. Plot
Plot digunakan untuk menggambar grafik yang berbentuk grafik kurva.
Penulisan perintah atau syntax-nya adalah plot(x,f(x)) untuk memplot x dari
fungsi f(x). Contoh dari fungsi f(x) = x2, maka perintahnya f=@(x) (x.^2) dan
plot(x,f(x)), sehingga akan muncul grafik sebagai berikut,

grafik f(x) = x2
b. Bar
Bar digunakan untuk menggambar grafik yang berbentuk diagram batang,
tetapi terbentuknya diagram batang bergantung pada inkremannya. Semakin kecil
inkremannya maka diagram batang tersebut tidak terlihat sedangkan semakin
besar inkremannya maka diagram batang tersebut akan terlihat. Perintah penulisan
bar adalah bar(x,f(x)) untuk menggambar bar x dari fungsi f(x). Contoh bar dari
fungsi f(x) = x2, maka perintahnya f=@(x) (x.^2) dan bar(x,f(x)) dengan
x=-10:10, sehingga akan muncul,

bar dari f(x) = x2

c. Stairs
Stairs pada bentuk grafik sama dengan plot apabila inkremannya kecil
akan tetapi apabila inkremannya besar maka akan membentuk seperti tangga.
Perintah penulisannya adalah stairs(x,f(x)) untuk menggambar stairs x dari fungsi
f(x). Contoh stairs dari fungsi f(x)= x2, maka perintah tersebut adalah f=@(x)
(x.^2) dan stairs(x,f(x)) dengan interval x=-10:10; sehingga muncul,

fungsi stairs f(x)=x2

d. Polar
Polar merupakan kawan dari koordinat cartesius yaitu koordinat kutub
atau koordinat polar. Perintah untuk koordinat polar adalah polar(x,f(x)) untuk
membentuk polar x dari fungsi f(x). Seperti halnya pada perintah grafik lainnya,
kemulusan gambar pada perintah polar juga tergantung pada inkreman yang
digunakan. Contoh gambar polar untuk fungsi f(x)=x 2, maka perintah yang
dituliskan pada matlab adalah f=@(x) (x.^2) dan polar(x,f(x)) dengan interval
x= -10:0.001:10; dan inkremen 0.001, sehingga muncul gambar,

polar fungsi f(x)= x2

1.1 Perintah Tambahan Pada plot 2 Dimensi
Terdapat beberapa perintah tambahan pada matlab untuk plot 2 dimensi.
Perintah tambahan ini ditujukan untuk memberi keterangan ataupun memberi
hiasan pada gambar yang telah dibentuk. Perintah ini juga dapat digunakan untuk
memberi tebal garis pada gambar. Perintah-perintah tersebut adalah,
title()
ylabel()
xlabel()

Memberi judul grafik

Memberi nama pada sumbu y
Memberi nama pada sumbu x
Menahan gambar sebelumnya agar

hold on

tidak terhapus pada saat diberi gambar

hold off

baru
Untuk menonaktifkan command hold

(LineWidth,ukuran)

on
Memberi ukuran garis yang diinginkan

(LineTypes,tipe garis)

Memberi tipe garis

(color,warna)

Memberi warna pada garis

Terdapat beberapa command untuk tipe garis dan warna. Command tipe
garis adalah sebagai berikut,
a.
b.
c.
d.

:
-.
--

= solid (garis biasa atau garis mulus)

= dotted (garis dengan titk dua)
= dashdot (garis dengan titik garis)
= dashed (garis putus-putus).

Kemudian untuk command warna adalah sebagai berikut,

a.
b.
c.
d.
e.
f.
g.
h.

b
y
m
w
c
g
r
k

= blue
= yellow
= magenta
= white
= cyan
= green
= red
= black

perintah perintah tersebut ditambahkan ke dalam bentuk plot menggunakan fungsi

string. Contoh dalam pemberian perintah tambahan pada gambar grafik dengan
f(x) = x2 dan g(x) = -x2 dengan diberi nama judul dan label pada tiap sumbu, maka
perintah dalam matlab tersebut adalah,

Sehingga muncul gambar sebagai berikut,

2. Plot 3 Dimensi
Pada dasarnya plot 3 dimensi dengan plot 2 dimensi adalah sama, hanya
saja pada plot 3 dimensi memiliki command plot3() dan dibutuhkan vektor z
sebagai 3 dimensinya. Contoh penggunaan command plot3()

Cotoh lain

Sehingga muncul gambar sebagai berikut,

Command plot3
Selain commad

plot3(), pada plot 3 dimensi juga terdapat plot

permukaan, plot permukaan menggunakan command

penggunaan command surf dengan Z =

sin ( r )
r

surf(). Contoh

, dimana r = =

Sehingga muncul gambar sebagai berikut,

Command Surf

Selanjutnya plot 3 dimensi yang terakhir adalah plot kontur. Plot kontur
memiliki beberapa command yaitu,
contour(.)
C=contour()

Menggambar kontur
Menghitung matriks kontur c
Menggambar kontur dengan property

contour(,string)

seperti warna pada kontur yang

ditentukan oleh string
Menggambar permukaan seperti pada

mesch()

command mesh, dan juga memplot

kontur pada dasar grafik.

Contoh menggambar kontur dengan fungsi Z =

=

. adalah sebagaai berikut,

sin ( r )
r

, dimana r

Sehingga muncul 2 gambar sebagai berikut,

command contour

command meshc

TUGAS KELAS A dan B

1. Buatlah grafik sebagai berikut
a.

y=

6416 x 2
5

y=

6416 x 2
5
2

b . ( x y )2+(x + y)2 +( 2 8 z) +8 z=36

3. Buatlah grafik dengan matlab sehingga outputnya adalah sbb.

4. Buatlah suatu kreasi bentuk dari kumpulan bangun-bangun

(tidak boleh abstrak )
a. 2D (minimal terdiri dari 5 persamaan/fungsi)
b. 3D (minimal terdiri dari 3 persamaan/fungsi)
