BAB I

PENDAULUAN

1.1. Maksud dan Tujuan

Laporan ini dibuat untuk memberikan gambaran program-program pengujian yang

dilakukan selama masa pelaksanaan pekerjaan yaitu berupa pengujian material, campuran
maupun pengujian hasil pekerjaan.

Pada laporan ini juga akan U

ditampilkan hasil dari seluruh pengujian yang akan diserahkan
MOLOSIPAT
KMakan
secara rutin setiap triwulan, yang 267+600
merangkum seluruh pengujian yang dilakukan dalam
periode tersebut.

Jemb.Dudewolo II

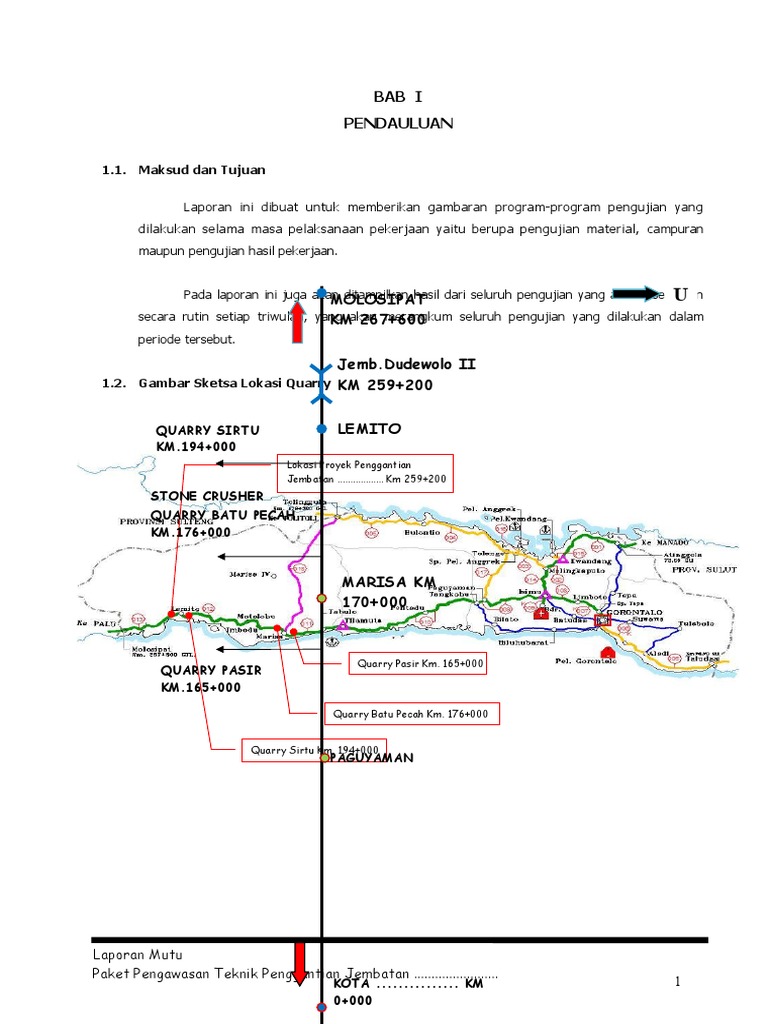

1.2. Gambar Sketsa Lokasi Quarry KM 259+200

QUARRY SIRTU LEMITO

KM.194+000
Lokasi Proyek Penggantian
Jembatan .................. Km 259+200
STONE CRUSHER
QUARRY BATU PECAH
KM.176+000

MARISA KM
170+000

Quarry Pasir Km. 165+000

QUARRY PASIR
KM.165+000

Quarry Batu Pecah Km. 176+000

Quarry Sirtu Km. 194+000

PAGUYAMAN

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
KOTA ............... KM 1
0+000
 BAB II

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
2
 RUMUSAN CAMPURAN RANCANGAN
DAN CAMPURAN KERJA

2.1. Rumusan Campuran Rancangan (DMF)

Pada bulan kedua Paket berjalan dalam triwulan pertama ini hasil Design Mix Formula
sudah ada keluar dari pihak Laboratorium Universitas ............... yang memang ditunjuk secara
resmi sebagai salah satu laboratorium pengujian material oleh pihak PPK 06. Tepatnya pada
tanggal 23 Februari ..... pihak kontraktor pelaksana dalam hal ini PT. Andara Sejati Pratama yang
diwakili pihak Laboratorium Universitas ............... telah melakukan pengecoran sampel kubus
beton untuk mutu K 250, K 300 dan K 350 yang mana ini merupakan salah satu rangkaian
daripada Design Mix Formula. Adapun hasilnya telah di uji Strenght pada umur sampel 13 hari
tepatnya pada tanggal 08 Maret ......
Rumusan DMF Beton K-350

Uraian Hasil Pemeriksaan

Komposisi Campuran :
- Perbandingan Berat 1 (PC) : 1,230 (Ps) : 2,285 (BP) : 0,42 (Air)
- Perbandingan Volume 1 (PC) : 1,560 (Ps) : 2,100 (BP) : 0,52 (Air)
Ukuran Berat :
- Semen 50 Kg
- Pasir 61,513 Kg
- Batu Pecah I 70,300 Kg
- Batu Pecah II
43,938 kg
- Air
21 Kg/Liter
Ukuran Volume :
- Semen 1 Zak
50 Kg
- Pasir 2 Kotak
(40 cm x 30 cm x 26 cm)
- Batu Pecah I, 2 Kotak
- Batu Pecah II, 1 Kotak (40 cm x 30 cm x 23 cm)
- Air (40 cm x 30 cm x 24 cm)
Faktor Air Semen 19 20 Liter
Pemakaian Semen 0,42
Slump Tes 476,19 Kg (9,524 Zak)
Berat Isi Beton Mudah 6 10 cm
Pemakaian Pasir 2,349 Kg/cm3
Pemakaian Batu Pecah I 35 %
Pemakaian Batu Pecah II 40 %
Kuat Tekan Kubus Beton : 25 %
- Umur 3 Hari rata - rata
- Umur 13 Hari rata - rata -
392,74 > 350 Kg/cm2
Rumusan DMF Beton K-300

Uraian Hasil Pemeriksaan

Komposisi Campuran :
- Perbandingan Berat 1 (PC) : 1,531 (Ps) : 2,844 (BP) : 0,50 (Air)
- Perbandingan Volume
1 (PC) : 1,566 (Ps) : 1,984 (BP) : 0,62 (Air)

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
3
 Ukuran Berat :
- Semen 50 Kg
- Pasir
76,563 Kg
- Batu Pecah I
- Batu Pecah II 87,500 Kg
- Air 54,688 kg
Ukuran Volume : 25 Kg/Liter
- Semen 1 Zak
- Pasir 2 Kotak
- Batu Pecah I, 2 Kotak 50 Kg
- Batu Pecah II, 1 Kotak (40 cm x 28 cm x 28 cm)
- Air
(40 cm x 30 cm x 20 cm)
Faktor Air Semen
(40 cm x 28 cm x 28 cm)
Pemakaian Semen
19 20 Liter
Slump Tes
0,50
Berat Isi Beton Mudah
400,00 Kg (8,000 Zak)
Pemakaian Pasir
10 12 cm
Pemakaian Batu Pecah I
2,349 Kg/cm3
Pemakaian Batu Pecah II
35 %
Kuat Tekan Kubus Beton :
40 %
- Umur 3 Hari rata - rata
- Umur 13 Hari rata - rata 25 %

-
330,24 > 300 Kg/cm2

Rumusan DMF Beton K-250

Uraian Hasil Pemeriksaan

Komposisi Campuran :
- Perbandingan Berat 1 (PC) : 1,586 (Ps) : 3,222 (BP) : 0,60 (Air)
- Perbandingan Volume
1 (PC) : 1,280 (Ps) : 1,692 (BP) : 0,75 (Air)
Ukuran Berat :
- Semen
50 Kg
- Pasir
- Batu Pecah I 79,350 Kg
- Batu Pecah II 96,182 Kg
- Air

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
4
 Ukuran Volume : 64,923 kg
- Semen 1 Zak 30 Kg/Liter
- Pasir 2 Kotak
- Batu Pecah I, 2 Kotak
- Batu Pecah II, 1 Kotak 50 Kg
- Air (40 cm x 32 cm x 20 cm)
Faktor Air Semen (40 cm x 28 cm x 20 cm)
Pemakaian Semen (40 cm x 26 cm x 22 cm)
Slump Tes 21 22 Liter
Berat Isi Beton Mudah 0,60
Pemakaian Pasir 366,67 Kg (7,333 Zak)
Pemakaian Batu Pecah I 10 14 cm
Pemakaian Batu Pecah II 2,349 Kg/cm3
Kuat Tekan Kubus Beton : 35 %
- Umur 3 Hari rata - rata 40 %
- Umur 13 Hari rata - rata
25 %

-
281,10 > 250 Kg/cm2

Berikutnya kami selaku konsultan supervisi sangat mengharapkan Kontraktor Pelaksana

untuk segera mengusulkan/mengajukan Pemeriksaan DMF/JMF Material Agregat Base B. dan
Agregat Base S untuk diuji di Laboratorium. Baru pada awal bulan ketiga Paket berjalan dalam
trwulan pertama ini, tepatnya tanggal 2 dan 3 April ..... pihak kontraktor pelaksana dalam hal ini
PT. Andara Sejati Pratama yang diwakili pihak Laboratorium Universitas ............... telah
melakukan pengujian DMF untuk Aggregat Klas B. Hasilnya seperti berikut :

Rumusan DMF Agregat Kelas B

Metode Hasil Uji/test

No Jenis yang diuji/test Spesifikasi Ket.
Pengujian DMF JMF
Proporsi Campuran
1 Agregat Kasar 40 %
Agregat Halus 60 %

Total Campuran 100,00 % 100,00 %

2 Percobaan Pemadatan g
Berat untuk Agregat g
Max. Dry Density SNI 1743-2008 2,066 gr/cm3 -
(MDD) 9,417 % -
SNI 1743-2008
Optimum Moisture

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
5
 Content (OMC)
CBR Laboratorium
3 SNI 03-1744-1989 63,50 % Min. 60 % Oke
100%
4 Atterberg Limit ag ag
Liquid Limit (LL) SNI 1967-2008 33,29 % 0 35 % oke
Plasticity Limit (PL) SNI 1966-2008 25,18 % - -
Plasticity Index SNI 1966-2008 8,11 % 0 10 % oke
(PI)
5 Analisa Saringan ag ag
2 100 100
1
93,39 88 - 95
1
3/8 72,31 70 - 85
No. 4 37,49 30 - 65 Oke
No.10
28,44 25 - 55
No.40
No. 200 20,47 15 - 40
10,57 8 - 20
3,26 2-8
Keausan Agregat
6 dengan Mesin Los SNI 2417-2008 27,24 % 0 40 % Oke
Angeles (Abrasi)
SNI 1969-2008
7 Berat Jenis Gabungan -
SNI-1964-2008

2.2. Rumusan Campuran Kerja (JMF)

Setelah Hasil Design Mix Formula kami terima dari pihak Laboratorium
Universitas ............... pada pertengahan triwulan pertama paket berjalan ini tepatnya tanggal 10
Maret ..... kami bersama pihak Kontraktor Pelakasana Proyek Penggantian Jembatan Dudewolo II
segera melaksanakan pembuatan Job Mix Formula (JMF) dan hasilnya telah di uji Strenght setelah
umur sampel 7 dan 28 hari tepatnya pada tanggal 17 Maret ..... dan 07 April ......

Rumusan JMF Beton K-350

Uraian Hasil Pemeriksaan

Komposisi Campuran :
- Perbandingan Berat 1 (PC) : 1,025 (Ps) : 1,904 (BP) : 0,35 (Air)
- Perbandingan Volume
1 (PC) : 1,042 (Ps) : 1,867 (BP) : 0,44 (Air)
Ukuran Berat :
- Semen 50 Kg
- Pasir
- Batu Pecah I 51,620 Kg
- Batu Pecah II 58,583 Kg

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
6
 - Air 36,615 kg
Ukuran Volume : 17,50 Kg/Liter
- Semen 1 Zak
- Pasir 2 Kotak
50 Kg
- Batu Pecah I, 2 Kotak
- Batu Pecah II, 1 Kotak (30 cm x 20 cm x 34 cm)
- Air (30 cm x 20 cm x 39 cm)
Faktor Air Semen (35 cm x 20 cm x 42 cm)
Pemakaian Semen 17,50 Liter
Slump Tes 0,35
Berat Isi Beton Mudah 571,43 (11,429 Zak)
Pemakaian Pasir 9 cm
Pemakaian Batu Pecah I 2,497 Kg/cm3
Pemakaian Batu Pecah II 35 %
Kuat Tekan Kubus Beton : 40 %
- Umur 7 Hari rata - rata 25 %
- Umur 28 Hari rata - rata

367,09 > 350 Kg/cm2

367,73 > 350 Kg/cm2

Rumusan JMF Beton K-300

Uraian Hasil Pemeriksaan

Komposisi Campuran :
- Perbandingan Berat 1 (PC) : 1,276 (Ps) : 2,370 (BP) : 0,42 (Air)
- Perbandingan Volume
1 (PC) : 1,297 (Ps) : 2,324 (BP) : 0,52 (Air)
Ukuran Berat :
- Semen
50 Kg
- Pasir
- Batu Pecah I 63,802 Kg
- Batu Pecah II 72,917 Kg
- Air
45,573 kg
Ukuran Volume :
20,83 Kg/Liter
- Semen 1 Zak
- Pasir 2 Kotak
- Batu Pecah I, 2 Kotak 50 Kg
- Batu Pecah II, 1 Kotak
- Air (30 cm x 20 cm x 43 cm)
(30 cm x 20 cm x 49 cm)
Faktor Air Semen
(35 cm x 20 cm x 52 cm)
Pemakaian Semen
20,83 Liter
Slump Tes
0,42
Berat Isi Beton Mudah
480,00 (9,600 Zak)
Pemakaian Pasir

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
7
 Pemakaian Batu Pecah I 8 cm
Pemakaian Batu Pecah II 2,483 Kg/cm3
Kuat Tekan Kubus Beton : 35 %
- Umur 7 Hari rata - rata 40 %
- Umur 28 Hari rata - rata
25 %

376,38 > 300 Kg/cm2

329,22 > 300 Kg/cm2

Rumusan JMF Beton K-250

Uraian Hasil Pemeriksaan

Komposisi Campuran :
- Perbandingan Berat 1 (PC) : 1,323 (Ps) : 2,685 (BP) : 0,50 (Air)
- Perbandingan Volume
1 (PC) : 1,344 (Ps) : 2,653 (BP) : 0,63 (Air)
Ukuran Berat :
- Semen
50 Kg
- Pasir
- Batu Pecah I 66,125 Kg
- Batu Pecah II 80,152 Kg
- Air
54,102 kg
Ukuran Volume :
25,00 Kg/Liter
- Semen 1 Zak
- Pasir 2 Kotak
- Batu Pecah I, 2 Kotak 50 Kg
- Batu Pecah II, 1 Kotak
- Air (30 cm x 20 cm x 44 cm)
(32 cm x 20 cm x 50 cm)
Faktor Air Semen
(38 cm x 23 cm x 50 cm)
Pemakaian Semen
25,00 Liter
Slump Tes
0,50
Berat Isi Beton Mudah
440,00 (8,800 Zak)
Pemakaian Pasir
9 cm
Pemakaian Batu Pecah I
2,430 Kg/cm3
Pemakaian Batu Pecah II
35 %
Kuat Tekan Kubus Beton :
40 %
- Umur 7 Hari rata - rata
- Umur 28 Hari rata - rata 25 %

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
8
 306,68 > 250 Kg/cm2
271,83 > 250 Kg/cm2

BAB III

PELAKSANAAN PENGUJIAN MUTU

Menindaklanjuti pelaksanaan pekerjaan fisik selama Triwulan Pertama (bulan Februari .....
sampai dengan April .....) pada proyek Penggantian Jembatan Dudewolo II maka dilakukan
serangkaian pengujian lapangan dan laboratorium. Adapun jenis pengujian yang dilakukan untuk
mendukung pelaksanaan selama periode Triwulan Pertama (bulan Februari ..... sampai dengan Bulan
April .....) seperti yang dijabarkan di bawah ini.

3.1. Daftar Pengujian Mutu Pekerjaan

Design Mix Formula, untuk beton mutu K-250, K-300 dan K-350 yang pembuatan dan
pengujiannya dilakukan di laboratorium Universitas Negeri ................
Pembuatan Job Mix Formula, untuk beton mutu K-250, K-300 dan K-350 yang di laksanakan di
lokasi proyek Penggantian Jembatan Dudewolo II.
Pengujian Kuat Tekan, untuk beton mutu K-250, K-300 dan K-350 hasil Job Mix Formula yang
pengujiannya dilakukan di laboratorium Universitas Negeri ................
Design Mix Formula, untuk Aggregat Klas B yang pembuatan dan pengujiannya dilakukan di
laboratorium Universitas Negeri ................
Pengujian Kuat Tekan, untuk beton mutu K-250 pada pekerjaan Pondasi Sumuran dan Abutmen
Jembatan dan Beton mutu K-125 pada pekerjaan Lantai Kerja Abutmen Jembatan yang
pembuatan sampelnya dilakukan di lokasi proyek dan pengujiannya dilakukan di laboratorium
Universitas Negeri ................

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
9
3.2. Ringkasan Hasil Pengujian
a. Kuat Tekan Beton Mutu K-350 Hasil Design Mix Formula

Kuat Tekan Kuat Tekan

Tanggal Berat f Koef
No Langsung 28 hari Ket.
(kg) (kN) (k)
Cor Test (kg/cm2) (kg/cm2)

23-02-..... 08-03-..... 8,015 725 328,463 0,85 387,730

1
08-03-..... 8,112 710 321,667 0,85 379,708
08-03-..... 7,995 750 339,789 0,85 401,100
08-03-..... 8,125 740 335,259 0,85 395,752
08-03-..... 8,092 710 321,667 0,85 379,708
08-03-..... 8,155 760 344,320 0,85 406,448
08-03-..... 8,004 750 339,789 0,85 401,100
08-03-..... 7,995 730 330,728 0,85 390,404

Rata - Rata 392,744

b. Kuat Tekan Beton Mutu K-300 Hasil Design Mix Formula

Kuat Tekan Kuat Tekan

Tanggal Berat f Koef
No Langsung 28 hari Ket.
(kg) (kN) (k)
Cor Test (kg/cm2) (kg/cm2)

23-02-..... 08-03-..... 8,108 625 283,158 0,85 334,250

1
08-03-..... 8,112 590 267,301 0,85 315,532
08-03-..... 8,005 635 287,688 0,85 339,598
08-03-..... 8,120 595 269,566 0,85 318,206
08-03-..... 8,120 625 283,158 0,85 334,250
08-03-..... 8,155 595 269,566 0,85 318,206
08-03-..... 7,995 645 292,219 0,85 344,946
08-03-..... 7,995 630 285,423 0,85 336,924

Rata - Rata 330,239

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
10
 c. Kuat Tekan Beton Mutu K-250 Hasil Design Mix Formula

Kuat Tekan Kuat Tekan

Tanggal Berat f Koef
No Langsung 28 hari Ket.
(kg) (kN) (k)
Cor Test (kg/cm2) (kg/cm2)

23-02-..... 08-03-..... 8,108 520 235,587 0,85 278,096

1
08-03-..... 8,112 510 231,057 0,85 272,748
08-03-..... 8,005 500 226,526 0,85 267,400
08-03-..... 8,120 535 242,383 0,85 286,118
08-03-..... 8,120 515 233,322 0,85 275,422
08-03-..... 8,155 545 246,914 0,85 291,466
08-03-..... 7,995 545 246,914 0,85 291,466
08-03-..... 7,995 535 242,383 0,85 286,188

Rata - Rata 281,105

d. Summary Hasil Pengujian Agregat Klas B Design Mix Formula

Test Item Spek Uraian

Komposisi Batu Pecah 2 3 40 %

Material dalam % Sirtu 60 %

50 100 100
37,5 88 95 93,39
Gradasi 25 70 85 72,31
9,5 30 65 37,49
Campuran %
4,75 25 55 28,44
Lolos 2 15 40 20,47
0,425 8 20 10,57
0,075 28 3,26

Yd Max 100 % (gr/cm3) - 2,066

Plastis Indeks % 0 - 10 8,106
OMC % - 9,417
CBR 100 % Min 60 63,500

e. Kuat Tekan Beton Mutu K-350 Hasil Job Mix Formula

Kuat Tekan Kuat Tekan

Tanggal Berat f Koef
No Langsung 28 hari Ket.
(kg) (kN) (k)
Cor Test (kg/cm2) (kg/cm2)

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
11
 1 10-03-..... 17-03-..... 8,420 520 235,587 0,65 362,442
17-03-..... 8,460 540 244,648 0,65 376,382
17-03-..... 8,400 520 235,587 0,65 362,442

2 10-03-..... 07-04-..... 8,290 810 366,972 1,00 366,972

07-04-..... 8,610 820 371,503 1,00 371,503
07-04-..... 8,376 805 364,707 1,00 364,707

Rata - Rata 367,409

f. Kuat Tekan Beton Mutu K-300 Hasil Job Mix Formula

Kuat Tekan Kuat Tekan

Tanggal Berat f Koef
No Langsung 28 hari Ket.
(kg) (kN) (k)
Cor Test (kg/cm2) (kg/cm2)

1 10-03-..... 17-03-..... 8,440 470 212,935 0,65 327,592

17-03-..... 8,230 470 212,935 0,65 327,592
17-03-..... 8,468 680 308,076 0,65 473,963

2 10-03-..... 07-04-..... 8,645 685 310,341 1,00 310,341

07-04-..... 8,470 770 348,850 1,00 348,850
07-04-..... 8,557 725 328,463 1,00 328,463

Rata - Rata 352,800

g. Kuat Tekan Beton Mutu K-250 Hasil Job Mix Formula

Kuat Tekan Kuat Tekan

Tanggal Berat f Koef
No Langsung 28 hari Ket.
(kg) (kN) (k)
Cor Test (kg/cm2) (kg/cm2)

1 10-03-..... 17-03-..... 8,030 440 199,343 0,65 306,682

17-03-..... 8,005 430 194,813 0,65 299,712
17-03-..... 8,565 450 203,874 0,65 313,652

2 07-04-..... 8,117 610 276,362 1,00 276,362

07-04-..... 8,160 590 267,301 1,00 267,301

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
12
 07-04-..... 8,138 600 271,831 1,00 271,831

Rata - Rata 289,257

3.3. Pengujian Mutu

a. Pengujian Kuat Tekan Beton Mutu K-250 untuk Pekerjaan Pondasi Sumuran

Kuat
Tanggal Kuat Tekan
Berat f Koef Tekan 28
No Langsung Ket.
(kg) (kN) (k) hari
Cor Test (kg/cm2)
(kg/cm2)

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
13
 1 13-03-..... 20-03-..... 7,897 510 231,057 0,65 355,472 Sumuran-
20-03-..... 8,030 420 190,282 0,65 292,742 1, arah
20-03-..... 7,960 510 231,057 0,65 355,472 Molosipat

2 16-03-..... 24-03-..... 8,237 610 276,362 0,68 404,714 Sumuran-

24-03-..... 8,553 600 271,831 0,68 398,080
2, arah
24-03-..... 8,097 640 289,954 0,68 424,618
Molosipat
3 18-03-..... 25-03-..... 8,370 480 217,465 0,65 334,562
25-03-..... 8,270 615 278,627 0,65 428,657 Sumuran-
25-03-..... 8,425 400 181,221 0,65 278,802 1, arah
Molosipat
4 18-03-..... 25-03-..... 8,110 420 190,282 0,65 292,742
25-03-..... 8,300 400 181,221 0,65 278,802 Sumuran-
2, arah
Molosipat
5 22-03-..... 29-03-..... 7,780 400 181,221 0,65 278,802
29-03-..... 7,685 410 185,752 0,65 285,772 Sumuran-
3, arah
Lemito
6 23-03-..... 30-03-..... 8,130 565 255,975 0,65 393,807
30-03-..... 8,125 570 258,240 0,65 397,292
Sumuran-
30-03-..... 7,970 485 219,730 0,65 338,047
4, arah
7 24-03-..... 31-03-..... 8,020 410 185,752 0,65 285,772 Lemito
31-03-..... 7,970 420 190,282 0,65 292,742
Sumuran-
3, arah
8 22-03-..... 25-04-..... 8,130 605 274,097 1,02 268,892 Lemito

Sumuran-
3, arah
9 24-03-..... 26-04-..... 7,655 600 271,831 1,02 267,517 Lemito
26-04-..... 8,130 590 267,301 1,02 263,058
Sumuran-
4, arah
Lemito

b. Pengujian Kuat Tekan Beton Mutu K-125 untuk Pekerjaan Lantai Kerja Abutmen

Kuat
Tanggal Kuat Tekan
Berat f Koef Tekan 28
No Langsung Ket.
(kg) (kN) (k) hari
Cor Test (kg/cm2)
(kg/cm2)

1 26-03-..... 02-04-..... 7,995 250 113,263 0,65 174,251 Lantai

02-04-..... 7,960 265 120,059 0,65 184,706
Kerja,
arah

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
14
 Molosipat
dan
Lemito

c. Pengujian Kuat Tekan Beton Mutu K-250 untuk Pekerjaan Abutmen Jembatan

Kuat
Tanggal Kuat Tekan
Berat f Koef Tekan 28
No Langsung Ket.
(kg) (kN) (k) hari
Cor Test (kg/cm2)
(kg/cm2)

1 29-03-..... 06-04-..... 7,995 430 194,813 0,68 285,290 Abutmen-

30-03-..... 06-04-..... 7,960 420 190,282 0,65 292,742 1, arah
Molosipat

2 17-04-..... 24-04-..... 8,045 500 226,526 0,65 348,502 Sayap

24-04-..... 8,220 510 231,057 0,65 355,472
Abutmen-
1, arah
Molosipat
3 30-03-..... 28-04-..... 8,340 670 303,545 1,00 302,569
28-04-..... 8,090 710 321,667 1,00 320,633 Abutmen-
28-04-..... 7,360 610 276,362 1,00 275,473 1, arah
Molosipat
4 04-04-..... 28-04-..... 8,230 660 299,015 0,97 307,809
28-04-..... 7,985 690 312,606 0,97 321,800 Abutmen-
28-04-..... 8,225 640 289,954 0,97 298,482 1, arah
28-04-..... 7,225 680 308,076 0,97 317,137 Molosipat

5 15-04-..... 28-04-..... 7,940 630 285,423 0,85 336,924

28-04-..... 7,830 700 317,137 0,85 374,360 Abutmen-
28-04-..... 7,430 650 294,484 0,85 347,620
2, arah
Lemito

3.4. Kesimpulan Hasil Test Terhadap Rujukan dan Spesifikasi

Design Mix Formula Job Mix Formula Pengujian Mutu Lapangan

No Kuat Tekan Kuat Tekan Kuat Tekan

Mutu Mutu Mutu
Rata-rata Rata-rata Rata-rata Lokasi
Beton Beton Beton
(kg/cm2) (kg/cm2) (kg/cm2)

1 K 350 392,74 K 350 367,409 K 250 329,351 Pondasi Sumuran

K 300 330,24 K 300 352,800 K 125 179,479 Lt. Kerja Abutmen
K 250 281,10 K 250 289,257 K 250 311,526 Abutmen Jemb.

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
15
 Dari hasil pengujian yang tertera di atas kami dapat menyimpulkan bahwa hasil tersebut
telah sesuai dengan apa yang disyaratkan oleh spesifikasi.

Dan untuk mendapatkan hasil mutu pekerjaan fisik dilapangan yang sesuai dengan
Spesifikasi Teknis, maka diharapkan semua pihak baik Kontraktor Pelaksana maupun Konsultan
Pengawas dan Direksi Proyek yang secara langsung terlibat setiap hari dilapangan untuk selalu
menjalankan setiap langkah-langkah kerja dan secara terus menerus melaksanakan pengujian
mutu dilapangan baik untuk Pekerjaan Beton pada Jembatan maupun Pekerjaan Timbunan pada
Oprit Jembatan dan seterusnya untuk pekerjaan yang lain, sehingga dengan demikian hasil yang
diharapkan dapat dicapai semaksimal mungkin.

Kami memberi masukan untuk Laporan DMF dan JMF selalu dibuatkan Resumenya, hasil
uji juga menampilkan Proporsi/Persentasi masing-masing Material terpakai, menampilkan waktu
pelaksanaan pengujian secara lengkap tanggal, bulan dan tahun berikut Dokumentasi lengkap
yang sesuai standard pelaporan, Juga dilengkapi dengan malakukan jenis pengujian lainnya yang
dibutuhkan. Demikian untuk bisa kita laksanakan bersama Pihak PU, Kontraktor Pelaksana dan
Konsultan Supervisi.

Summary Pengujian Mutu Pekerjaan Jembatan

Paket : Penggantian Jembatan ............... Bulan : Maret .....

Banyaknya Pengujian
Hasil
No. Komponen
Sat. Jenis Pengujian Total Rata-rata Sat.
Item (Item) Bln.
Bln. Ini s/d. Bln. Pengujian
Lalu
Ini

7.1(5) Beton K-350 m3 Strenght 3 hari - - - - -

DMF Strenght 7 hari - - - - -
Strenght 14 hari - 8 8 392,744 Kg/cm2
Strenght 28 hari - - - - -

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
16
 7.1(6) Beton K-300 m3 Strenght 3 hari - - - - -
DMF Strenght 7 hari - - - - -
Strenght 14 hari - 8 8 330,239 Kg/cm2
Strenght 28 hari - - - - -

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

DMF Strenght 7 hari - - - - -
Strenght 14 hari - 8 8 281,105 Kg/cm2
Strenght 28 hari - - - - -

7.1(5) Beton K-350 m3 Strenght 3 hari - - - - -

JMF Strenght 7 hari - 3 3 367,089 Kg/cm2
Strenght 14 hari - - - - -
Strenght 28 hari - - - - -

7.1(6) Beton K-300 m3 Strenght 3 hari - - - - -

JMF Strenght 7 hari - 3 3 376,382 Kg/cm2
Strenght 14 hari - - - - -
Strenght 28 hari - - - - -

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

JMF Strenght 7 hari - 3 3 306,682 Kg/cm2
Strenght 14 hari - - - - -
Strenght 28 hari - - - - -

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

Pondasi Strenght 7 hari - 18 18 339,828 Kg/cm2
Sumuran Strenght 14 hari - - - - -
Strenght 28 hari - - - - -

Summary Pengujian Mutu Pekerjaan Jembatan

Paket : Penggantian Jembatan ............... Bulan : April .....

Banyaknya Pengujian Hasil

No. Komponen
Sat. Jenis Pengujian Rata-rata Sat.
Item (Item) Bln. Total s/d.
Bln. Ini Pengujian
Lalu Bln. Ini

7.1(5) Beton K-350 m3 Strenght 3 hari - - - - -

DMF Strenght 7 hari - - - - -
Strenght 14 hari 8 - 8 - -
Strenght 28 hari - - - - -

7.1(6) Beton K-300 m3 Strenght 3 hari - - - - -

DMF Strenght 7 hari - - - - -
Strenght 14 hari 8 - 8 - -
Strenght 28 hari - - - - -

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

DMF Strenght 7 hari - - - - -

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
17
 Strenght 14 hari 8 - 8 - -
Strenght 28 hari - - - - -

7.1(5) Beton K-350 m3 Strenght 3 hari - - - - -

JMF Strenght 7 hari 3 - 3 - -
Strenght 14 hari - - - - -
Strenght 28 hari - 3 3 367,727 Kg/cm2

7.1(6) Beton K-300 m3 Strenght 3 hari - - - - -

JMF Strenght 7 hari 3 - 3 - -
Strenght 14 hari - - - - -
Strenght 28 hari - 3 3 329,218 Kg/cm2

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

JMF Strenght 7 hari 3 - 3 - -
Strenght 14 hari - - - - -
Strenght 28 hari - 3 3 371,831 Kg/cm2

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

Pondasi Strenght 7 hari 18 - 18 - -
Sumuran Strenght 14 hari - - - - -
Strenght 28 hari - 3 3 266,489 Kg/cm2

7.1(10) Beton K-125 m3 Strenght 3 hari - - - - -

Lantai Kerja Strenght 7 hari - 2 2 179,479 Kg/cm2
Abutmen Strenght 14 hari - - - - -
Strenght 28 hari - - - - -

7.1(7) Beton K-250 m3 Strenght 3 hari - - - - -

Abutmen Strenght 7 hari - 4 4 320,502 Kg/cm2
Jembatan Strenght 14 hari - 3 3 352,968 Kg/cm2
Strenght 28 hari - 7 7 306,272 Kg/cm2

STANDAR RUJUKAN PENGENDALIAN MUTU

PEKERJAAN AGREGAT (KELAS A,B & S)
SNI
SNI 03 1744 - 1989 Metode Pengujian CBR Laboratorium.
Metode Pengujian Gumpalan Lempung dan Butir-Butir Mudah Pecah
SNI 03 4141 - 96
Dalam Agregat.
SNI 1743 : 2008 Cara Uji Kepadatan Berat Untuk Tanah.
SNI 1967 : 2008 Cara Uji Penentuan Batas Cair Tanah.
SNI 1966 : 2008 Cara Uji Penentuan Batas Plastis dan Indeks Plastisitas Tanah.
SNI 2417 : 2008 Cara Uji Keausan Agregat Dengan Mesin Abrasi Los Angeles.
SNI 2827 : 2008 Cara Uji Penetrasi Lapangan Dengan Alat Sondir.
SNI 03 2828 - 1992 Metode Pengujian Kepadatan Lapangan Dengan Alat Konus Pasir.

STANDAR RUJUKAN PENGENDALIAN MUTU

PEKERJAAN BETON MUTU SEDANG fc = 20 Mpa & BETON MUTU RENDAH fc = 10 Mpa

SNI

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
18
 SNI 03 1968 - 1990 Metode Pengujian Tentang Analisis Saringan Agregat Halus dan Kasar.

SNI 1969 : 2008 Metode Pengujian Berat Jenis dan Penyerapan Air Agregat Halus.
SNI 1970 : 2008 Metode Pengujian Berat Jenis dan Penyerapan Air Agregat Kasar.

Metode Pengujian Kuat Tekan Beton Dengan Benda Uji Silinder Yang
SNI 1974 : 2008
Dicetak.
SNI 1972 : 2008 Metode Pengujian Slump Beton.
SNI 1973 : 2008 Metode Pengujian Berat Isi Beton.
SNI 1974 : 2011 Metode Pengujian Kuat Tekan Beton.
SNI 15 2049 - 2004 Semen Portland.
SNI 03 4804 - 1998 Metode Pengujian Berat Isi dan Rongga Udara Dalam Agregat.
Spesifikasi Agregat Halus Untuk Pekerjaan Adukan dan Plesteran
SNI 03 6820 - 2002
Dengan Bahan Dasar Semen.
SNI 2417 : 2008 Metode Pengujian Keausan Agregat Dengan Mesin Los Angeles.
SNI 2458 : 2008 Metode Pengambilan Contoh Untuk Campuran Beton Segar.
Spesifikasi Abu Terbang Sebagai Bahan Tambahan Untuk Campuran
SNI 03 - 2491 - 1991
Beton.
SNI 03 2491 - 1991 Metode Pengujian Kuat Tarik Belah Beton.
SNI 03 2492 - 2002 Metode Pengambilan dan Pengujian Beton Inti.

SNI 03 2493 - 1991 Metode Pembuatan dan Perawatan Benda Uji Beton Di Laboratorium.

SNI 03 2495 - 1991 Spesifikasi Bahan Tambahan Untuk Beton.

STANDAR RUJUKAN PENGENDALIAN MUTU

PEKERJAAN BETON MUTU SEDANG fc = 20 Mpa & BETON MUTU RENDAH fc = 10 Mpa

SNI
Metode Pengujian Kotoran Organic Dalam Pasir Untuk Campuran Mortar
SNI 03 2816 - 1992
dan Beton.
SNI 03 2834 - 2000 Tata Cara Pembuatan Rencana Campuran Beton Normal.
SNI 03 3976 - 1995 Tata Cara Pengadukan dan Pengecoran Beton.
SNI 03 4433 - 1997 Spesifikasi Beton Siap Pakai.
SNI 03 6889 - 2002 Tata Cara Pengambilan Contoh Agregat.
SNI 15 7064 - 2004 Semen Portland Komposit.
SNI 03 3403 - 1994 Metode Pengujian Kuat Tekan Beton Inti Pemboran.
Metode Pengujian Sifat Kekekalan Bentuk Agregat Terhadap Larutan
SNI 3407 : 2008
Natrium Sulfat dan Magnesium Sulfat.
SNI 03 3418 1994 Metode Pengujian Kandungan Udara Pada Beton Segar.
Metode Pengujian Gumpalan Lempung dan Butir Butir Mudah Pecah
SNI 03 4141 - 1996
Dalam Agregat.
Metode Pengujian Jumlah Bahan Dalam Agregat Yang Lolos Saringan
SNI 03 4142 - 1996
No.200 (0,075 mm).
SNI 03 4156 - 1996 Metode Pengujian Bliding Dari Beton Segar.

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
19

SNI 03 4806 - 1998
SNI 03 4807 - 1998
SNI 03 4808 - 1998
SNI 03 4810 - 1998
SNI 03 6817 - 2002
SNI 03 6429 - 2000
Metode Pengujian Kadar Semen Portland Dalam Beton Segar
Volumetric.
Metode Pengujian Untuk Menentukan Suhu Beton Segar Semen
Portland.
Metode Pengujian Kadar Air Dalam Beton Segar Dengan Cara Titrasi
Volumetric.
Metode Pembuatan dan Perawatan Benda Uji Beton Dilapangan.
Metode Pengujian Mutu Air Untuk Digunakan Dalam Beton.
Metode Pengujian Kuat Tekan Beton Silinder Dengan Cetakan Silinder
didalam Tempat Cetakan.

PdT 07 2005 - B Pelaksanaan Pekerjaan Beton Untuk Jalan dan Jembatan.

ASTM
ASTM C 33 - 93 Standard Specification for Concrete Aggregates.
ASTM C 403 - 90 Time of Setting of Concrete Mixtures by Penetration Resistance.
Spesification for Ground Granulated Blast Furnace Slag for use in
ASTM C 989 - 95
Concrete and Mortars.
ACI
ACI 305R - 99 Hot Weather Concreting.
ACI 363R - 92 State-of-the-art on High-Strength Concrete.

STANDAR RUJUKAN PENGENDALIAN MUTU

PEKERJAAN BETON MUTU SEDANG fc = 20 Mpa & BETON MUTU RENDAH fc = 10 Mpa

BRITISH STANDARDS
Spesification for The Procedures to be Used in Sampling, Testing and
BS 5328 : 1990 Part 4
Assseing Compliance of Concrete.

STANDAR RUJUKAN PENGENDALIAN MUTU

PEKERJAAN BAJA TULANGAN BJ 32 ULIR & BJ 24 POLOS
SNI 07 2052 - 2002
SNI 03 6816 - 2002
SNI 07 64010 - 2000
SNI 03 6812 - 2002
AASHTO M31M - 90
SNI
Baja Tulangan Beton.
Tata cara Pendetailan Penulangan Beton.
Spesifikasi Kawat Baja Dengan Proses Canay Dingin Untuk Tulangan
Beton.
Spesifikasi Anyaman Kawat Baja Polos Yang Dilas Untuk Tulangan
Beton.
AASHTO
Deformed and Plain for Welded for Concrete Reinforcement.

Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
20
Laporan Mutu
Paket Pengawasan Teknik Penggantian Jembatan ........................
21
