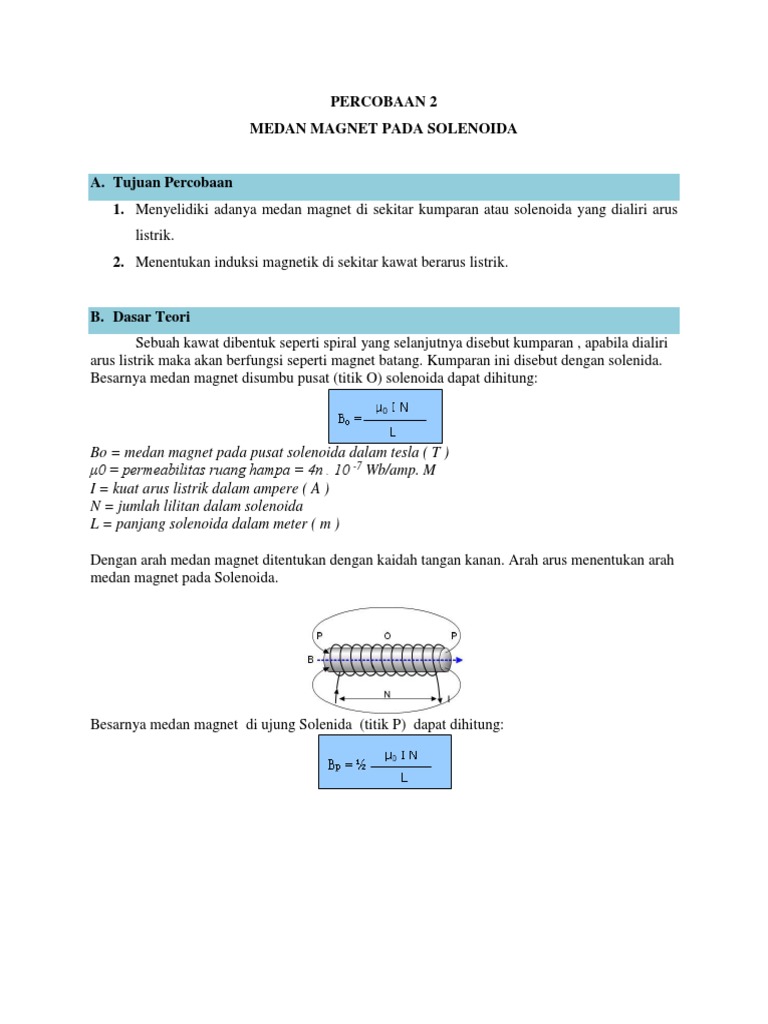

PERCOBAAN 2

MEDAN MAGNET PADA SOLENOIDA

A. Tujuan Percobaan
1. Menyelidiki adanya medan magnet di sekitar kumparan atau solenoida yang dialiri arus
listrik.
2. Menentukan induksi magnetik di sekitar kawat berarus listrik.

B. Dasar Teori
Sebuah kawat dibentuk seperti spiral yang selanjutnya disebut kumparan , apabila dialiri
arus listrik maka akan berfungsi seperti magnet batang. Kumparan ini disebut dengan solenida.
Besarnya medan magnet disumbu pusat (titik O) solenoida dapat dihitung:

Bo = medan magnet pada pusat solenoida dalam tesla ( T )

μ0 = permeabilitas ruang hampa = 4п . 10 -7 Wb/amp. M
I = kuat arus listrik dalam ampere ( A )
N = jumlah lilitan dalam solenoida
L = panjang solenoida dalam meter ( m )

Dengan arah medan magnet ditentukan dengan kaidah tangan kanan. Arah arus menentukan arah
medan magnet pada Solenoida.

Besarnya medan magnet di ujung Solenida (titik P) dapat dihitung:

C. Alat dan Bahan
1. Sumber tegangan arus searah
2. Kabel penghubung
3. Saklar
4. Kompas
5. Amperemeter
6. Kumparan 1000 lilitan
7. Kumparan 500 lilitan
8. Inti besi
D. Prosedur Percobaan
Susunan Rangkaian Percobaan

Catatan: saklar dalam posisi terbuka, gunakan kumparan 500 lilitan kemudian rangkailah
rangkaian seperti gambar diatas hingga posisi jarum kompas sejajar penghantar.
a. Atur catu daya pada tegangan 3 volt DC
b. Tutup saklar, amati sudut penyimpangan kutub utara jarum kompas dan besar kuat arus
yang melalui kawat.
c. Buka saklar kemudian masukkan inti besi kedalan kumparan. Lakukan kembali langkah B.
d. Ubah kumparan 500 lilitan dengan kumparan 100 lilitan, kemudian lakukan kembali
langkah A sampai C
e. Tukarkan arah polaritas dengan menukar masukan catu daya pada A dan B
 E. Data Percobaan
No. Tegangan Polaritas Polaritas Kumparan Besar Sudut dan Kuat Arus (A)
(V) kabel kabel arah simpangan ()
Jumlah Medan
A B
lilitan magnet
1 3 + - 500 Udara
500 Besi
1000 Udara
1000 Besi
2 3 - + 500 Udara
500 Besi
1000 Udara
1000 Besi

F. Tugas
1. Faktor apa saja yang mempengaruhi medan magnet pada solenoida?

2. Apa pengaruh udara ataupun inti besi pada elektromagnet tersebut?

G. Kesimpulan
Buatlah kesimpulan percobaanmu!

H. Daftar Pustaka
Alonso and Finn. 1992. Dasar-dasar Fisika untuk Universitas (Medan dan Gelombang).
Jakarta; Erlangga.
Bambang Purwadi, dkk. 1996. Panduan Praktikum Fisika Dasar. Yogyakarta: FMIPA UGM.
Sutrisno. 1994. Fisika Dasar (Gelombang dan Optik). Bandung: Penerbit ITB.
