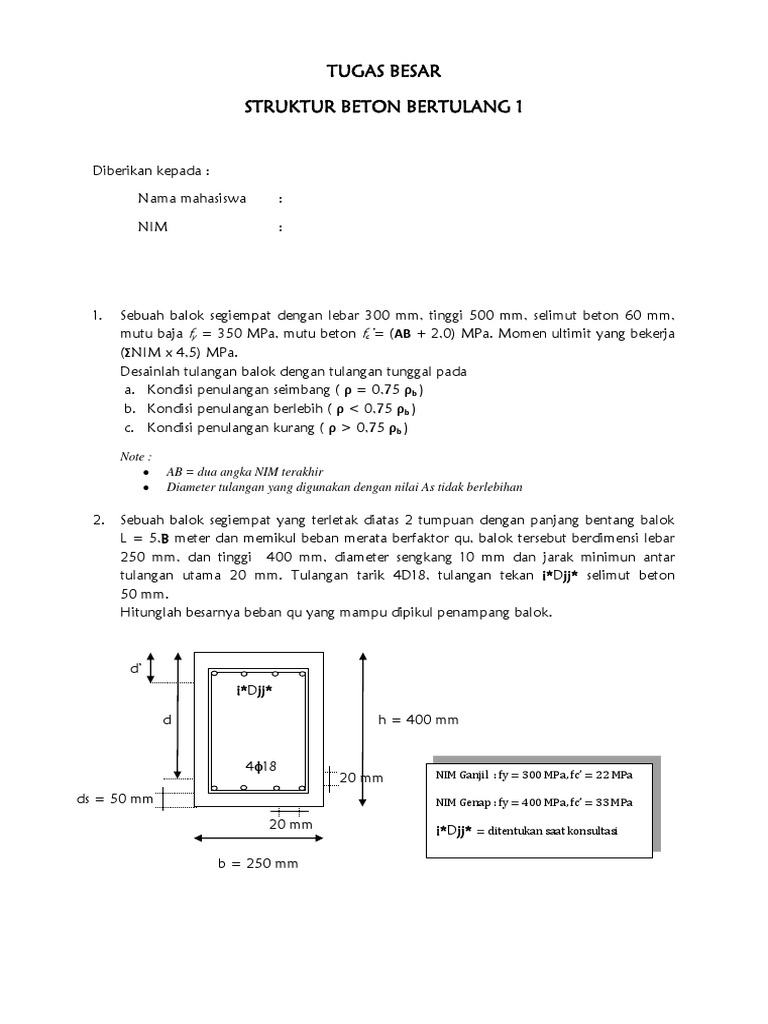

TUGAS BESAR

STRUKTUR BETON BERTULANG 1

Diberikan kepada :

Nama mahasiswa :

NIM :

1. Sebuah balok segiempat dengan lebar 300 mm, tinggi 500 mm, selimut beton 60 mm,
mutu baja fy = 350 MPa, mutu beton fc’= (AB + 2,0) MPa. Momen ultimit yang bekerja
(ΣNIM x 4,5) MPa.
Desainlah tulangan balok dengan tulangan tunggal pada
a. Kondisi penulangan seimbang ( ρ = 0,75 ρb )
b. Kondisi penulangan berlebih ( ρ < 0,75 ρb )
c. Kondisi penulangan kurang ( ρ > 0,75 ρb )

Note :
 AB = dua angka NIM terakhir
 Diameter tulangan yang digunakan dengan nilai As tidak berlebihan

2. Sebuah balok segiempat yang terletak diatas 2 tumpuan dengan panjang bentang balok
L = 5,B meter dan memikul beban merata berfaktor qu, balok tersebut berdimensi lebar
250 mm, dan tinggi 400 mm, diameter sengkang 10 mm dan jarak minimun antar
tulangan utama 20 mm. Tulangan tarik 4D18, tulangan tekan i*Djj* selimut beton
50 mm.
Hitunglah besarnya beban qu yang mampu dipikul penampang balok.

d’
i*Djj*

d h = 400 mm

4φ18
6φ25
20 mm NIM Ganjil : fy = 300 MPa, fc’ = 22 MPa

ds = 50 mm NIM Genap : fy = 400 MPa, fc’ = 33 MPa

20 mm i*Djj* = ditentukan saat konsultasi

b = 250 mm
