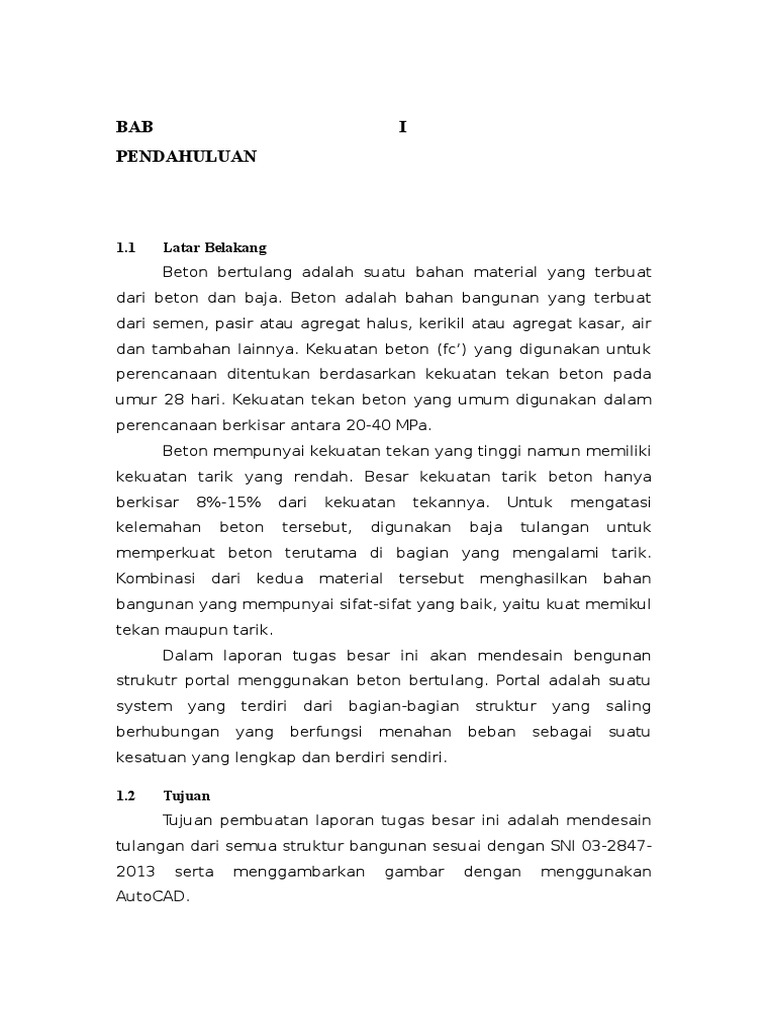

BAB

PENDAHULUAN

1.1

Latar Belakang
Beton bertulang adalah suatu bahan material yang terbuat

dari beton dan baja. Beton adalah bahan bangunan yang terbuat
dari semen, pasir atau agregat halus, kerikil atau agregat kasar, air
dan tambahan lainnya. Kekuatan beton (fc) yang digunakan untuk
perencanaan ditentukan berdasarkan kekuatan tekan beton pada
umur 28 hari. Kekuatan tekan beton yang umum digunakan dalam
perencanaan berkisar antara 20-40 MPa.
Beton mempunyai kekuatan tekan yang tinggi namun memiliki
kekuatan tarik yang rendah. Besar kekuatan tarik beton hanya
berkisar

8%-15%

kelemahan

beton

dari

kekuatan

tersebut,

tekannya.

digunakan

Untuk

baja

mengatasi

tulangan

untuk

memperkuat beton terutama di bagian yang mengalami tarik.

Kombinasi dari kedua material tersebut menghasilkan bahan
bangunan yang mempunyai sifat-sifat yang baik, yaitu kuat memikul
tekan maupun tarik.
Dalam laporan tugas besar ini akan mendesain bengunan
strukutr portal menggunakan beton bertulang. Portal adalah suatu
system yang terdiri dari bagian-bagian struktur yang saling
berhubungan

yang

berfungsi

menahan

beban

sebagai

suatu

kesatuan yang lengkap dan berdiri sendiri.

1.2

Tujuan
Tujuan pembuatan laporan tugas besar ini adalah mendesain

tulangan dari semua struktur bangunan sesuai dengan SNI 03-28472013

serta

AutoCAD.

menggambarkan

gambar

dengan

menggunakan

BAB II
KRITERIA DESAIN
2.1

Proses Desain
Tahap-tahapan proses desain penulangan pelat, balok, dan kolom pada struktur

portal dimulai dengan menghitung preliminaru design untuk ketiga komponen struktur
tersebut. Setelah mendapatkan dimensi dari komponen struktur tersebur, dilakukan
pemodelan strukur dengan menggunakan software ETABS. Pemodelan dilakukan
pendefinisian berbagai elemen pembentuk struktur, seperti penampang, material, dan
pembebanan. Kemudian proses desain dilanjutkan dengan melakukan analisis gaya
dalam komponen struktur dengan menggunakan software ETABS. Analisis juga
dilakukan secara manual dengan menggunakan SNI beton. Selanjutnya dilakukan
proses desain elemen balok, kolom, dan pelat sesuai dengan peraturan SNI. Langkah
terakhir adalah menggambarkan desain penulangan ketiga komponen struktur tersebut
dengan menggunakan software ETABS.
Alur proses desain dapat dilihat pada diagram alir pada Gambar 2.1.
Preliminary Design

Pemodelan Struktur di ET
ETABS
ABS

Pembebanan

Analisis Gaya Dalam dengan

ETABS dan Analisis Manual
Menggunakan SNI Beton

Desain Elemen Balok, Kolom, dan

Pelat

Menggambar Desain Penulangan

Gambar 2. 1 Diagram Alir Proses Desain

2.2

Spesifikasi

2.2.1

Spesifikasi Bangunan
Spesifikasi bangunan yang akan didesain pada tugas besar ini adalah sebagai

berikut:

2.2.2

2.2.3

Bentang arah X
Bentang arah Y
Lantai 1 ke lantai 2
Lantai 2 ke atap
Panjang kanopi
Pondasi ke lantai dasar

= 5625 mm = 5,625 m
= 7500 mm = 7,5 m
= 4000 mm = 4,0 m
= 3500 mm = 3,5 m
= 2000 mm = 2 m
= 500 mm = 0,5 m

Spesifikasi Material
fc (balok dan pelat) = 30 MPa
fc (kolom)
= 40 MPa
Kuat tarik baja (fy) = 400 MPa
Modulus elastisitas (Ec) beton, untuk balok dan pelat :
Ec=4700 fc '=4700 30=25742,96 MPa
Modulus elastisitas beton (Ec), untuk kolom :
Ec=4700 fc '=4700 40=29725,4 1 MPa
Modulus elastisitas baja
= 200000 MPa

Spesifikasi Pembebanan
Pembebanan pada struktur ditentukan berdasarkan SNI 1727-2013. Pada tugas

besar ini, besar beban yang dipikul oleh struktur pada tiap lantai adalah sebagai berikut :
Pembebanan pada lantai 1 :

beton
= 24 kN/m
Beban mati tambahan (SIDL) =1720 N/m2
Beban hidup (Live Load)
= 2400 N/m2

Pembebanan pada lantai 2 :

beton
= 24 KN/m
Beban mati tambahan (SIDL) = 1720 N/m2
Beban hidup (Live Load)
= 1000 N/m2
Beban hujan
= 2000 N/m2
Beban hujan diasumsikan memiliki genangan maksimum 20 cm,
maka beban yang diterima sebesar 2000 N/m2

2.3

Peraturan Acuan
Dalam proses perancangan struktur suatu bangunan, harus memenuhi standar

nasional yang diatur pada SNI 2847-2013 mengenai persyaratan perancangan beton
struktural. Persyaratan tersebut meliputi persyaratan perencanaan balok, kolom, dan
tulangan. Selain itu, peraturan lain yang harus dipenuhi yaitu SNI 1727-2013 mengenai
pembebanan untuk perencanaan bagunan atau struktur lain. Berikut merupakan
peraturan maupun persyaratan dalam perencanaan desain bangunan.

2.3.1

Balok dan Pelat

Pelat

adalah

komponen

struktural

yang

dikenai

beban

diatasnya. Balok adalah komponen struktural yang menyalurkan

beban dari pelat menuju kolom. Tinggi minimum balok dan pelat
diatur dalam pasal 9.5 SNI 2847-2013.. Perturan tersebut dapat
dilihat pada tabel dibawah ini:
Tabel 2. 1 Peraturan Dimensi Balok dan Pelat

Pada tugas besar ini, dimensi tinggi balok ditentukan dengan

menggunakan persamaan:
h=

L
12

Untuk dimensi lebar balok digunakan persamaan:

b=

h
2

Keterangan:
h = Tinggi balok
L = Panjang bentang balok
Untuk memberikan kemudahan dalam proses perhitungan, dilakukan
pembulatan 50 mm keatas untuk setiap dimensi panjang dan lebar
balok.

2.3.2

Kolom
Kolom adalah komponen struktural yang menyalurkan beban

dari balok ke pondasi. Kolom menerima beban aksial tekan dan torsi
akibat beban yang dipikul di atasnya serta beban pada balok dan
pelat. Kombinasi beban momen torsi yang disalurkan dapat berupa
momen uniaksial (1 sumbu) ataupun biaksial (2 sumbu).
Desain kolom dirancang sedemikian rupa sehingga pengaruh
tekuk tidak dominan, sehingga keruntuhan pada kolom terjadi bukan
akibat dari tekuk, melainkan terjadi akibat beban luar yang bekerja
saja. Berdasarkan pasal 10.10.1 SNI-2847-2013, dimensi kolom agar
tidak terjadi pengaruh tekuk harus memenuhi persamaan berikut:
kl
22

Keterangan:
k
= rasio kelangsingan
l
= panjang batang
I
(Radius of gyration) =
A
Terdapat referensi lain dalam penentuan persamaan kolom agar tidak

tekuk. Persamaan tersebut adalah sebagai berikut:

kl
36

Pada laporan tugas besar ini, persamaan yang digunakan

adalah persamaan yang kedua.

2.3.3

Kombinasi Beban
Dalam perencanaan struktur, beban harus dikombinasikan

dengan faktor-faktor tertentu sehingga mendapatkan envelope dari

keseluruhan beban yang menghasilkan beban ultimate sebagai dasar
perencanaan. Kombinasi beban terfaktor diatur dalam SNI-1727-2013
pasal 2.3.2 adalah sebagai berikut:
1.
2.
3.
4.
5.
6.
7.

1.4
1.2
1.2
1,2
1,2
0,9
0,9

DL
DL
DL
DL
DL
DL
DL

+
+
+
+
+
+

1.6
1.6
1,0
1,0
1,0
1,0

LL + 0.5 (Lr atau S atau R)

(Lr atau S atau R) + (LL atau 0.5 W)
W + LL + 0,5 (Lr atau S atau R)
E + LL + 0,2 S
W
E

Keterangan:
DL

= Dead load (beban mati)

= Live load (beban hidup)

E
Lr
S
R
W

=
=
=
=
=

2.3.4

Beban Lentur dan Aksial

Beban
Beban
Beban
Beban
Beban

gempa
hidup atap
salju
hujan
angin

Beban lentur dan beban aksial diatur dalam SNI-2847-2013 pada

pasal 10. Secara umum, peraturan mengenai beban lentur dan aksial
adalah sebagai berikut.

Desain beban aksial Pn dari komponen struktur tekan tidak

boleh melebihi Pnmax yang dihitung dengan persamaan
Pnmax =0.85 [ 0.85 f c ' ( Ag As ) + f y As ]
Persamaan diatas digunakan untuk komponen struktur dengan
tulangan spiral.
Pnmax =0.80 [ 0.85 f c ' ( Ag As ) + f y As ]
Persamaan diatas digunakan untuk komponen struktur dengan
tulangan pengikat.

Luas tulangan minimum pada komponen struktur lentur:

1.4
0.25 fc'
b d
b w d tapi tidak lebih kecil dari
fy w
fy
Luas tulangan maksimum pada komponen struktur lentur:
As min =

As max =max b d=

2.3.5

0.85 f c' 1
0.003
fy
0.003+ s max

dengan smax = 0.004

Beban Geser
Beban geser diatur dalam SNI-2847-2013 pada pasal 11. Secara

umum, peraturan mengenai beban lentur dan aksial adalah sebagai

berikut.

Desain penampang yang dikenai geser harus didasarkan pada

Vn Vu

dimana

Vu adalah gaya geser terfaktor pada

penampang dan Vn adalah kekuatan geser nominal yang

dihitung dengan persamaan

Vn=Vs+Vc

dengan Vc adalah

gaya geser yang disediakan oleh beton dan Vs adalah gaya

geser yang disediakan oleh tulangan sengkang.

Nilai Vc diatur dalam persamaan berikut
Komponen struktur yang dikenai beban geser dan lentur saja

Vc= 0.16 f c ' +17 w

Vud
+b w d
Mu

Tetapi tidak lebih besar dari

boleh lebih dari

0.29 fc ' b w d

dan

Vu
Mu

Komponen struktur yang dikenai tekan aksial

Vc=0.17 1+

Nu
fc ' b w d
14 Ag

Tulangan geser diatur dengan persamaan

sin + cos

Av f y d
V s=

tidak

1
V u V c
2
Zonasi tulangan geser diatur dalam tabel di bawah ini:
Tulangan geser dibutuhkan bila

Tabel 2. 2 Zonasi Tulangan Geser

2.3.6

Asumsi Desain
Desain pada komponen struktur didasarkan pada asumsi yang

diatur pula dalam SNI-2847-2013. Asumsi yang digunakan antara lain.

Regangan maksimum yang dapat dimanfaatkan pada serat

tekan beton terluar adalah 0.003

Tegangan tulangan s=E s s 400 MPa
Distribusi tegangan beton dianggap berbentuk persegi ekivalen
Untuk fc<28 MPa, 1 diambil sebesar 0.85. Untuk fc>28 MPa,
1 direduksi sebesar 0.05 untuk setiap kelebihan kekuatan
sebesar 7 MPa. Tetapi nilai 1 tidak boleh lebih dari 0.65.

2.3.7

Spasi Tulangan
Batasan spasi antar tulangan yang diatur dalam SNI adalah

sebagai berikut:

Jarak bersih antara tulangan sejajar dalam lapis yang sama,

tidak boleh kurang dari db ataupun 25 mm.

Bila tulangan sejajar tersebut diletakkan dalam dua lapis atau
lebih, tulangan pada lapis atas harus diletakkan tepat di atas
tulangan di bawahnya dengan spasi bersih antar lapisan tidak

boleh kurang dari 25 mm.

Pada komponen struktur tekan yang diberi tulangan spiral atau
sengkang pengikat, jarak bersih antar tulangan longitudinal

tidak boleh kurang dari 1,5db ataupun 40 mm.

Pembatasan jarak bersih antar batang tulangan ini juga berlaku
untuk jarak bersih antara suatu sambungan lewatan dengan
sambungan lewatan lainnya atau dengan batang tulangan yang

berdekatan.
Pada dinding dan pelat lantai yang bukan berupa konstruksi
pelat rusuk, tulangan lentur utama harus berjarak tidak lebih

dari tiga kali tebal dinding atau pelat lantai, ataupun 500 mm.
Bundel tulangan :
- Kumpulan dari tulangan sejajar yang diikat dalam satu
bundel sehingga bekerja dalam satu kesatuan tidak boleh
-

terdiri lebih dari empat tulangan per bundel.

Bundel tulangan harus dilingkupi oleh sengkang atau

sengkang pengikat.
Pada balok, tulangan yang lebih besar dari D-36 tidak boleh

dibundel.
Masing-masing batang tulangan yang terdapat dalam satu
bundel tulangan yang berakhir dalam bentang komponen
struktur lentur harus diakhiri pada titik yang berlainan,

paling sedikit dengan jarak 40db secara berselang

Jika pembatasan jarak dan selimut beton minumum
didasarkan pada diameter tulangan db maka satu unit
bundel tulangan harus diperhitungkan sebagai tulangan
tunggal dengan diameter yang didapat dariluas ekuivalen
penampang gabungan.

2.3.8

Kuat Rencana
Kuat rencana suatu komponen struktur, sambungannya dengan

komponen struktur lain, dan penampangnya, sehubungan dengan

perilaku lentur, beban normal, geser, dan torsi, harus diambil sebagai
hasil kali kuat nominal, yang dihitung berdasarkan ketentuan dan
asumsi dari tata cara ini, dengan suatu faktor reduksi kekuatan .
Faktor reduksi kekuatan ditentukan sebagai berikut:

Lentur, tanpa beban aksial.

0,80
Beban aksial, dan beban aksial dengan lentur. (untuk beban
aksial dengan lentur, kedua nilai kuat norminal dari beban
aksial dan momen harus dikalikan dengan nilai tunggal yang
sesuai) :
- Aksial tarik dan aksial tarik dengan lentur.
-

0,80
Aksial tekan dan aksial tekan dengan lentur.
o Komponen struktur dengan tulangan spiral.
0,70
o Komponen struktur lainnya.

0,65
Geser dan torsi

=
=
=

0,75
o Faktor reduksi untuk geser pada komponen struktur
penahan gempa yang kuat geser nominalnya lebih kecil
dari pada gaya geser yang timbul sehubungan dengan
pengembangan kuat lentur nominalnya.

Faktor reduksi untuk geser pada diafragma tidak boleh

melebihi faktor reduksi minimum untuk geser yang
digunakan pada komponen vertikal dari sistem pemikul

beban lateral.
= 0,55
Geser pada hubungan balok-kolom dan pada balok
perangkai yang diberi tulangan diagonal.
= 0,80

Tumpuan pada beton kecuali untuk daerah pengakuran

pasca tarik.

= 0,65
Daerah pengakuran pasca tarik.
= 0,85
Penampang lentur tanpa beban aksial pada komponen
struktur pratarik dimana panjang penanaman strand-nya
kurang dari panjang penyaluran yang ditetapkan.
= 0,75

2.3.9

Lendutan / Defleksi
Lendutan diatur dalam SNI-2847-2013 pada pasal 9.5 yang

ditampilkan dalam tabel berikut.

Tabel 2. 3 Lendutan Izin Maksimum yang Dihitung

1.3.1

Spesifikasi Bangunan

Pre eliminary Komponen-komponen Struktur

Tebal pelat digunakan tebal 150 mm

Untuk pre eliminary balok menggunakan:
L
hb =
12
Persyaratan

Kombinasi Beban Ultimit

Dalam tugas besar ini menggunakan beberapa kombinasi beban ultimit (U) yaitu :

U=1,4 DL ( Dead Load)

U=1,2 DL ( Dead Load )+1,6 ( Live Load )
U=1,2 DL ( Dead Load )+1,0 ( Live Load ) 1,0 EQ ( Earth Quake)
U=0,9 DL ( Dead Load ) 1,0 EQ ( Eearth Quake )

2.4 Kuat Rencana

Kuat rencana suatu komponen struktur, sabungannya dengan komponen struktur

lain, dan penampangnya, sehubungan dengan perilaku lentur, beban normal, geser,
dan trosi, harus diambil sebagai hasil kali kuat nominal, yang dihitung berdasarkan

ketentuan dan asumsi dari taa cara ini, dengan suatu faktor reduksi kekuatan .
Faktor reduksi kekuatan ditentukan sebagai berikut :
o Lentur, tanpa beban aksial .
= 0,80
o Beban aksial, dan beban aksial dengan lentur. (untuk beban aksial dengan lentur,
kedua nilai kuat norminal dari beban aksial dan momen harus dikalikan dengan
nilai tunggal yang sesuai) :
Aksial tarik dan aksial tarik dengan lentur.
Aksial tekan dan aksial tekan dengan lentur.
Komponen struktur dengan tulangan spiral.
Komponen struktur lainnya.
o Geser dan torsi
Faktor reduksi untuk geser pada komponen struktur

= 0,80
= 0,70
= 0,65
= 0,75
penahan gempa yang

kuat geser nominalnya lebih kecil dari pada gaya geser yang timbul
sehubungan dengan pengembangan kuat lentur nominalnya.
= 0,55

Faktor reduksi untuk geser pada diafragma tidak boleh melebihi faktor
reduksi minimum untuk geser yang digunakan pada komponen vertikal dari
sistem pemikul beban lateral.
Geser pada hubungan balok-kolom dan pada balok perangkai yang diberi
tulangan diagonal.
= 0,80
o Tumpuan pada beton kecuali untuk daerah pengakuran pasca tarik.
= 0,65
o Daerah pengakuran pasca tarik.
= 0,85
o Penampang lentur tanpa beban aksial pada komponen struktur pratarik dimana
panjang penanaman strand-nya kurang dari panjang penyaluran yang ditetapkan.
= 0,75
2.5 Persyaratan Lendutan Izin
Tabel 2. 4 Lendutan Izin Maksimum

1.4

Gambar Struktur

BAB III
PEMODELAN DAN PEMBEBANAN STRUKTUR

3.1

Perencanaan Awal (Preliminary Design)

3.1.1

Preliminary Design Balok

Dalam perhitungan preliminary design dimensi balok

dibedakan menjadi dua yaitu balok arah X dan balok arah Y. Untuk
mengetahui dimensi balok untuk masing-masing bentang,
digunakan persamaan berikut:
h=

L
h
danb=
12
2

Sesuai dengan aturan yang berlaku, hasil perhitungan dimensi

dibulatkan ke atas dengan kelipatan 50 mm
a. Balok Panjang (Balok Arah Y)
Panjang Bentang (L)
= 7500 mm
7500
=625 mm 650 mm
Tinggi (h)
=
12
650
=325 mm 350 mm
Lebar (b)
=
2
b. Balok Pendek (Balok Arah X)
Panjang Bentang (L)
= 5625 mm
5625
=468,75 mm 500 mm
TInggi (h)
=
12
500
=250 mm
Lebar (b)
=
2
Hasil perhitungan preliminary design balok dapat dilihat pada tabel
berikut:
Tabel 3. 1 Preliminary Design Balok
L (mm)

Luas
2

Volume

(mm)

(mm)

(mm )

(m3)

650
500

350
250

227500
125000

1.70625
0.703125

P (kN)

Balok
Panjang
Balok

7500
5625

40.95
16.875

Pendek
Overstake

2000

650

350

227500

0.455

10.92

3.1.2 Preliminary Design Kolom

Tahapan pertama dalam desain kolom adalah menentukan
tributary area untuk setiap kolom. Kemudian tentukan tributy area
paling kritis untuk kolom interior dan exterior. Tributary area untuk
kolom interior dan exterior dapat dilihat pada gambar 3.1 dan 3.2.
Gambar 3. 1 Tributary Area Kolom Interior

Gambar 3. 2 Tributy Area Kolom Exterior

a. Kolom Interior
Lantai 2:
P ( akibat balok panjang )=volume beto n
7500 650 350
2400 0=40,95 K N
109
P ( akibat balok pendek )=volume beto n

5625 500 250

24000=16,875 K N
109

P ( akibat balok overstake )=volume beto n

2000 5625 150

24000=11,25 KN
109

7500 5625 150

=151,875 KN
109
Total Dead Load=Pbalok panjang + Pbalok pendek + P pelat =209,7 KN
P ( akibat pelat )=volume beton

P ( akibat SIDL )=SIDL Luas tributary area

1720

7500 5625
=72,5625 KN
109

P ( akibat Live Load )= Luas tributary area

1000
=42,1875 KN
106
Pu ( lantai 2 ) =1,2 ( DL+ SIDL ) +1,6
1,2 ( 209,7+ 72,5625 )+ 1,6(42,1875)=406,215 KN =406215 N
Pu
406215
Ag=
=
=40621,5mm 2
0,25 fc ' 0,25 40
s= Ag= 40621,5=201,55 mm 250 mm
7500 5625

Lantai 1:
Pada lantai 1, nilai dead load dan SIDL sama dengan lantai 2. Sedangkan
untuk beban akibat live load berbeda dengan lantai 2 karena nilai live load
untuk kolom lantai 1 sebesar 2400 N/m2.
P ( akibat Live Load )=7500 5625

2400
=101,25 KN
106

Pu ( lantai 1 ) =Pu ( lantai 2 ) +1,2 ( DL+ SIDL )+1,6

406215+1,2 ( 209,7+72,5625 ) +1,6 ( 101,25 )=912,18 KN =912180 N
Ag=

Pu
912189
=
=91218 mm2
0,25 fc ' 0,25 40

s= Ag= 91218=302,02mm 350 mm

Berdasarkan hasil perhitungan, didapatkan dimensi kolom
interior untuk lantai satu sebesar 350 mm dan lantai 2
sebesar 250 mm. Namun, kolom lantai 1 dan kolom lantai 2

harus memiliki dimensi yang sama untuk memudahkan dalam

pengerjaan di lapangan. Untuk menyamakan nilai kolom lantai
1 dan lantai 2 dilakukan dengan cara mengganti dimensi
kolom lantai 2 menjadi lebih besar. Perbesaran kolom dilantai
2 masih aman untuk dipikul oleh kolom lantai 1 yang memiliki
dimensi sebesar 350 mm, sehingga kolom interior dipilih
dimensi sebesar 350 mm. Hasil perhitungan kolom interior
dapat dilihat pada table berikut:

Tabel 3. 2 Perhitungan Preliminary Design Kolom

DL
(kN)
209.7
209.7

Lantai
Lt 2
Lt 1

SIDL
(kN)
72.5625
72.5625

LL (kN)
42.1875
101.25

Pu
(kN)
406.215
912.18

Ag
(mm2)
40621.5
91218

Pu (N)
406215
912180

s
dibulatk
an
250
350

s (mm)
201.55
302.02

Iterasi
Lanta
i
Lt 2

DL
(kN)

Lt 1

SIDL
(kN)

209.7

LL (kN)

72.5625

101.25

Pu (kN)
406.215
906.9943
125

Pu (N)
406215
906994.3
125

Ag (mm2)

s (mm)

90699.43
125

301.1634
627

s
dibulatk
an
350

b. Kolom Exterior
s
DL

SIDL

Pu

Ag

dibulatk
2

Lantai

(kN)
181.58

(kN)
55.631

LL (kN)

(kN)
408.85

Pu (N)
408856

(mm )
40885.

s (mm)
202.202

an

Lt 2

25
181.58

25
55.631

77.625

65
822.96

.5

65
82296.

003
286.873

250

Lt 1

25

25

77.625

822963

317

300

DL

SIDL

LL (kN)

Pu

Pu (N)

Ag

s (mm)

(kN)

(kN)

Iterasi
Lantai

(kN)

(mm2)

dibulatk

350

an
Lt 2
Lt 1

408.85

408856

55.631

80.8593

65
830.44

.5

181.58
25

25

75

830448

3.2

300
83044.

288.1749

469

300

Pembebanan
Pembebanan dilakukan berdasarkan peraturan SNI 1727-2013

3.3

Load Combination
Dalam

perencanaan

dan

perhitungan

tugas

digunakan beberapa kombinasi beban ultimate, yaitu:

Comb 1=1,4 DL ( Dead Load ) +1,4 SID L
Comb 2=1,2 DL ( Dead Load )+1,2 SIDL+1,6 ( Live Load ) +0,5 Huja n
Comb 3=1,2 DL ( Dead Load )+ 1,2 SIDL+1 ( Live Load ) +1,6 Huja n
Envelope=Comb 1+Comb 2+Comb 3

3.4

Pemodelan ETABS

besar

ini,

Gambar Tampak Atas

Gambar Tampak Y

Gambar Tampak x

Gambar Tampak 3D

BAB

IV

ANALISIS STRUKTUR
Pada bab ini akan dibahas
4.1

Gaya Dalam

Balox X
Story
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

Beam
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1

Load
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN

Loc
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125

P
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-294.83
-294.83
-294.83

V2
-10904.87
-8879.87
-6854.87
-4829.87
-2719.78
-357.28
2005.22
4367.72
6730.22
9092.72
11455.22
-12169.78
-9807.28
-7444.78

V3
2.58
2.58
2.58
2.58
2.58
2.58
2.58
2.58
2.58
2.58
2.58
2.49
2.49
2.49

T
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-3486175.31
-3486175.31
-3486175.31

M2
11638.66
10188.326
8737.991
7287.656
5843.137
4441.791
3040.445
1639.099
237.753
-1163.593
-2564.938
11448.52
10040.058
8614.756

M3
-7784736.08
-1642287.042
3209854.084
6733088.96
8927417.587
9792839.963
9329356.089
7637727.926
5367654.61
1958518.794
-2589679.522
-8365508.86
-2662144.677
1902157.007

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B1
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B2
B3
B3
B3
B3
B3
B3
B3
B3

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX

1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5

-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47

-5082.28
-3051.81
-1026.81
998.19
3023.19
5048.19
7073.19
9098.19
-10800.3
-8775.3
-6750.3
-4725.3
-2660.16
-297.66
2064.84
4427.34
6789.84
9152.34
11514.84
-12110.16
-9747.66
-7385.16
-5022.66
-2890.47
-865.47
1159.53
3184.53
5209.53
7234.53
9259.53
-10125
-8100
-6075
-4050
-2025
0
2362.5
4725
7087.5
9450
11812.5
-11812.5
-9450
-7087.5
-4725
-2362.5
0
2025
4050
6075
8100
10125
-10125
-8100
-6075
-4050
-2025
0
2362.5
4725
7087.5
9450
11812.5
-11812.5
-9450
-7087.5
-4725
-2362.5
0
2025
4050
6075
8100
10125
-9098.19
-7073.19
-5048.19
-3023.19
-998.19
1026.81
3051.81
5082.28

2.49
2.49
2.49
2.49
2.49
2.49
2.49
2.49
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49

-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308

7189.453
5764.151
4338.848
2913.546
1486.317
35.982
-1414.353
-2864.688
-7686.407
-6723.097
-5759.787
-4796.477
-3833.167
-2869.857
-1906.547
-943.237
31.375
1036.974
2042.573
-8013.414
-7007.816
-6002.217
-4996.618
-3991.019
-2985.421
-2010.391
-1058.062
-105.732
846.597
1798.927
1097.68
1097.68
1097.68
1097.68
1097.68
1097.68
1097.68
1097.68
1097.68
1097.68
1097.68
821.943
821.943
821.943
821.943
821.943
821.943
821.943
821.943
821.943
821.943
821.943
-521.866
-521.866
-521.866
-521.866
-521.866
-521.866
-521.866
-521.866
-521.866
-521.866
-521.866
-733.407
-733.407
-733.407
-733.407
-733.407
-733.407
-733.407
-733.407
-733.407
-733.407
-733.407
-2564.938
-1163.593
237.753
1639.099
3040.445
4441.791
5843.137
7287.656

5327396.191
7613572.875
8646923.871
8516068.361
7246150.352
4415669.592
-34533.032
-5813641.91
-8118269.85
-2140026.906
2678581.467
6168283.59
8329079.463
9160969.086
8663952.459
6838029.582
4423287.425
923394.579
-3715560.77
-8583819.81
-2971212.656
1502331.999
4836814.153
7032233.807
8019303.867
7829631.11
6500895.853
3683200.455
-800534.922
-6613176.55
-6559365.52
-1433584.266
2553134.484
5400790.734
7109384.484
7678915.734
7109384.484
5400790.734
2553134.484
-1433584.266
-6559365.52
-9008186.29
-3028108.163
1623063.712
4945329.337
6757129.566
7326660.816
6757129.566
4945329.337
1623063.712
-3028108.163
-9008186.29
-7141411.46
-2015630.213
1971088.537
4818744.787
6587158.019
7251611.144
6587158.019
4818744.787
1971088.537
-2015630.213
-7141411.46
-9359716.98
-3379638.86
1271533.019
4585271.475
6293865.225
6863396.475
6293865.225
4585271.475
1271533.019
-3379638.86
-9359716.98
-2589679.522
1958518.794
5367654.61
7637727.926
9329356.089
9792839.963
8927417.587
6733088.96

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B3
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B4
B5
B5
B5
B5
B5
B5

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX

4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333

-280.47
-280.47
-280.47
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89

7444.78
9807.28
12169.78
-11455.22
-9092.72
-6730.22
-4367.72
-2005.22
357.28
2719.78
4829.87
6854.87
8879.87
10904.87
-9259.53
-7234.53
-5209.53
-3184.53
-1159.53
865.47
2890.47
5022.66
7385.16
9747.66
12110.16
-11514.84
-9152.34
-6789.84
-4427.34
-2064.84
297.66
2660.16
4725.3
6750.3
8775.3
10800.3
-10993.14
-8863.14
-6733.14
-4603.14
-2473.14
-343.14
2038.04
4523.04
7008.04
9493.04
-12871.96
-10386.96
-7901.96
-5416.96
-2931.96
-446.96
1697.12
3827.12
5957.12
8087.12
-10567.24
-8437.24
-6307.24
-4177.24
-2047.24
82.76
2457.02
4942.02
7427.02
9912.02
-12452.98
-9967.98
-7482.98
-4997.98
-2512.98
-27.98
2109.36
4239.36
6369.36
8499.36
-9585
-7455
-5325
-3195
-1065
1242.5

-2.49
-2.49
-2.49
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.93
0.93
0.93
0.93
0.93
0.93
0.93
0.93
0.93
0.93
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
0
0
0
0
0
0

3486175.308
3486175.308
3486175.308
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
0
0
0
0
0
0

8737.991
10188.326
11638.66
-2864.688
-1414.353
35.982
1486.317
2913.546
4338.848
5764.151
7189.453
8614.756
10040.058
11448.52
2042.573
1036.974
31.375
-943.237
-1906.547
-2869.857
-3833.167
-4796.477
-5759.787
-6723.097
-7686.407
1798.927
846.597
-105.732
-1058.062
-2010.391
-2985.421
-3991.019
-4996.618
-6002.217
-7007.816
-8013.414
3227.668
2664.784
2101.9
1539.016
976.131
413.247
-148.873
-706.554
-1264.236
-1821.917
3124.43
2574.2
2023.97
1473.74
923.51
373.28
-176.95
-727.18
-1277.409
-1838.289
-2042.704
-1681.251
-1319.797
-958.344
-596.891
-235.437
126.016
487.47
864.884
1243.211
-2161.731
-1783.404
-1405.077
-1026.75
-648.423
-270.097
108.23
470.803
831.287
1191.771
1382.843
1382.843
1382.843
1382.843
1382.843
1382.843

3209854.084
-1642287.042
-7784736.08
-5813641.91
-34533.032
4415669.592
7246150.352
8516068.361
8646923.871
7613572.875
5327396.191
1902157.007
-2662144.677
-8365508.86
-3715560.77
923394.579
4423287.425
6838029.582
8663952.459
9160969.086
8329079.463
6168283.59
2678581.467
-2140026.906
-8118269.85
-6613176.55
-800534.922
3683200.455
6500895.853
7829631.11
8019303.867
7032233.807
4836814.153
1502331.999
-2971212.656
-8583819.81
-8904171.98
-3030022.609
1583876.765
5521217.429
7991107.947
8990706.798
8520013.983
6579029.501
3167753.353
-1088227.977
-10710204.12
-3829438.61
1529789.661
4936537.141
7030925.512
7864074.886
7436974.26
5749623.633
2802023.007
-1713814.463
-8604130.75
-2981969.888
1379940.977
5023180.205
7245171.862
7996871.852
7278280.175
5089396.832
1430221.822
-3056102.567
-10464544.77
-3831678.11
1269307.156
4432141.482
6323012.705
6904173.569
6225084.433
4285745.297
1086156.162
-3699244.86
-7114818.7
-2073818.696
1706931.304
4312200.067
5782491.734
5782491.734

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B5
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B6
B7
B7
B7
B7
B7
B7
B7
B7

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX

3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
738.889
1327.778
1916.667
2505.556
3094.444
3683.333
4272.222

-1591.89
-1591.89
-1591.89
-1591.89
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6

3727.5
6212.5
8697.5
11182.5
-11182.5
-8697.5
-6212.5
-3727.5
-1242.5
1065
3195
5325
7455
9585
-9585
-7455
-5325
-3195
-1065
1242.5
3727.5
6212.5
8697.5
11182.5
-11182.5
-8697.5
-6212.5
-3727.5
-1242.5
1065
3195
5325
7455
9585
-8087.12
-5957.12
-3827.12
-1697.12
446.96
2931.96
5416.96
7901.96
10386.96
12871.96
-9493.04
-7008.04
-4523.04
-2038.04
343.14
2473.14
4603.14
6733.14
8863.14
10993.14
-8499.36
-6369.36
-4239.36
-2109.36
27.98
2512.98
4997.98
7482.98
9967.98
12452.98
-9912.02
-7427.02
-4942.02
-2457.02
-82.76
2047.24
4177.24
6307.24
8437.24
10567.24
-8526.29
-6406.29
-4286.29
-2166.29
28.03
2501.36
4974.69
7448.03

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0
0
0
0
0
0
0
0

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
0
0
0
0
0
0
0
0

1382.843
1382.843
1382.843
1382.843
1314.546
1314.546
1314.546
1314.546
1314.546
1314.546
1314.546
1314.546
1314.546
1314.546
-844.74
-844.74
-844.74
-844.74
-844.74
-844.74
-844.74
-844.74
-844.74
-844.74
-915.833
-915.833
-915.833
-915.833
-915.833
-915.833
-915.833
-915.833
-915.833
-915.833
-1821.917
-1264.236
-706.554
-148.873
413.247
976.131
1539.016
2101.9
2664.784
3227.668
-1838.289
-1277.409
-727.18
-176.95
373.28
923.51
1473.74
2023.97
2574.2
3124.43
1243.211
864.884
487.47
126.016
-235.437
-596.891
-958.344
-1319.797
-1681.251
-2042.704
1191.771
831.287
470.803
108.23
-270.097
-648.423
-1026.75
-1405.077
-1783.404
-2161.731
0
0
0
0
0
0
0
0

4312200.067
1706931.304
-2073818.696
-7114818.7
-8920424.93
-3039258.266
1371616.734
4107682.95
5367932.95
5367932.95
4107682.95
1371616.734
-3039258.266
-8920424.93
-7423973.79
-2382973.785
1397776.215
4184996.488
5655288.154
5655288.154
4184996.488
1397776.215
-2382973.785
-7423973.79
-9047628.51
-3166461.85
1244413.154
3873374.173
5133624.173
5133624.173
3873374.173
1244413.154
-3166461.85
-9047628.51
-1088227.977
3167753.353
6579029.501
8520013.983
8990706.798
7991107.947
5521217.429
1583876.765
-3030022.609
-8904171.98
-1713814.463
2802023.007
5749623.633
7436974.26
7864074.886
7030925.512
4936537.141
1529789.661
-3829438.61
-10710204.12
-3056102.567
1430221.822
5089396.832
7278280.175
7996871.852
7245171.862
5023180.205
1379940.977
-2981969.888
-8604130.75
-3699244.86
1086156.162
4285745.297
6225084.433
6904173.569
6323012.705
4432141.482
1269307.156
-3831678.11
-10464544.77
-3049298.58
1570494.222
5195286.331
7363559.921
8075314.994
7330551.547
5129269.582
1511057.054

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B7
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B8
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX

4861.111
5450
150
738.889
1327.778
1916.667
2505.556
3094.444
3683.333
4272.222
4861.111
5450
150
738.889
1327.778
1916.667
2505.556
3094.444
3683.333
4272.222
4861.111
5450
150
738.889
1327.778
1916.667
2505.556
3094.444
3683.333
4272.222
4861.111
5450
175
761.111
1347.222
1933.333
2519.444
3105.556
3691.667
4277.778
4863.889
5450
175
761.111
1347.222
1933.333
2519.444
3105.556
3691.667
4277.778
4863.889
5450
175
761.111
1347.222
1933.333
2519.444
3105.556
3691.667
4277.778
4863.889
5450
175
761.111
1347.222
1933.333
2519.444
3105.556
3691.667
4277.778
4863.889
5450
175
763.889
1352.778
1941.667
2530.556
3119.444
3708.333
4297.222
4886.111
5475

-1474.6
-1474.6
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
982.35
982.35
982.35
982.35
982.35
982.35
982.35
982.35
982.35
982.35
-1915.09
-1915.09
-1915.09
-1915.09
-1915.09
-1915.09
-1915.09
-1915.09
-1915.09
-1915.09
-2073.69
-2073.69
-2073.69
-2073.69
-2073.69
-2073.69
-2073.69
-2073.69
-2073.69
-2073.69
1400.75
1400.75
1400.75
1400.75
1400.75
1400.75
1400.75
1400.75
1400.75
1400.75
1254.75
1254.75
1254.75
1254.75
1254.75
1254.75
1254.75
1254.75
1254.75
1254.75
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6
-1474.6

9921.36
12394.69
-9865.31
-7391.97
-4918.64
-2445.31
-50.85
2069.15
4189.15
6309.15
8429.15
10549.15
-8881.76
-6761.76
-4641.76
-2521.76
-352.66
2120.68
4594.01
7067.34
9540.68
12014.01
-10245.99
-7772.66
-5299.32
-2825.99
-421.21
1698.79
3818.79
5938.79
8058.79
10178.79
-9495
-7385
-5275
-3165
-1055
1230.83
3692.5
6154.17
8615.83
11077.5
-11077.5
-8615.83
-6154.17
-3692.5
-1230.83
1055
3165
5275
7385
9495
-9495
-7385
-5275
-3165
-1055
1230.83
3692.5
6154.17
8615.83
11077.5
-11077.5
-8615.83
-6154.17
-3692.5
-1230.83
1055
3165
5275
7385
9495
-10549.15
-8429.15
-6309.15
-4189.15
-2069.15
50.85
2445.31
4918.64
7391.97
9865.31

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0

-2831241.347
-8421984.19
-3510816.41
1300920.514
4451974.784
6354584.61
7008749.99
6414470.927
4571747.419
1471469.099
-3642849.9
-10213687.42
-4727429.03
23275.601
3872246.76
6264699.4
7200633.522
6680049.125
4702946.21
1313680.618
-2807829.408
-8177783.88
-5282214.08
-174592.556
3194564.084
5315276.28
6187544.031
5811367.338
4182783.343
1269324.777
-3620815.18
-9967473.65
-7831798.64
-2885020.861
825062.472
3601000.193
5043810.378
5043810.378
3601000.193
825062.472
-2885020.861
-7831798.64
-9384291.47
-3613050.73
715379.823
3266912.964
4503607.408
4503607.408
3266912.964
715379.823
-3613050.73
-9384291.47
-7796395.15
-2849617.369
877509.321
3763129.692
5205939.877
5205939.877
3763129.692
877509.321
-2849617.369
-7796395.15
-9222161.98
-3450921.23
859402.967
3332791.856
4569486.3
4569486.3
3332791.856
859402.967
-3450921.23
-9222161.98
-8421984.19
-2831241.347
1511057.054
5129269.582
7330551.547
8075314.994
7363559.921
5195286.331
1570494.222
-3049298.58

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B9
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B10
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN

175
763.889
1352.778
1941.667
2530.556
3119.444
3708.333
4297.222
4886.111
5475
175
763.889
1352.778
1941.667
2530.556
3119.444
3708.333
4297.222
4886.111
5475
175
763.889
1352.778
1941.667
2530.556
3119.444
3708.333
4297.222
4886.111
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667

-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
-1543.51
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
1053.75
982.35
982.35
982.35
982.35
982.35
982.35
982.35
982.35
982.35
982.35
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1591.89
-1723.49
-1723.49

-12394.69
-9921.36
-7448.03
-4974.69
-2501.36
-28.03
2166.29
4286.29
6406.29
8526.29
-10178.79
-8058.79
-5938.79
-3818.79
-1698.79
421.21
2825.99
5299.32
7772.66
10245.99
-12014.01
-9540.68
-7067.34
-4594.01
-2120.68
352.66
2521.76
4641.76
6761.76
8881.76
-10993.14
-8863.14
-6733.14
-4603.14
-2473.14
-343.14
2038.04
4523.04
7008.04
9493.04
-12871.96
-10386.96
-7901.96
-5416.96
-2931.96
-446.96
1697.12
3827.12
5957.12
8087.12
-10567.24
-8437.24
-6307.24
-4177.24
-2047.24
82.76
2457.02
4942.02
7427.02
9912.02
-12452.98
-9967.98
-7482.98
-4997.98
-2512.98
-27.98
2109.36
4239.36
6369.36
8499.36
-9585
-7455
-5325
-3195
-1065
1242.5
3727.5
6212.5
8697.5
11182.5
-11182.5
-8697.5

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.93
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
-0.95
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.64
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0.61
0
0
0
0
0
0
0
0
0
0
0
0

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-1906454.265
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-2233294.292
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1634964.121
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
-1876570.778
0
0
0
0
0
0
0
0
0
0
0
0

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-3124.43
-2574.2
-2023.97
-1473.74
-923.51
-373.28
176.95
727.18
1277.409
1838.289
-3227.668
-2664.784
-2101.9
-1539.016
-976.131
-413.247
148.873
706.554
1264.236
1821.917
2161.731
1783.404
1405.077
1026.75
648.423
270.097
-108.23
-470.803
-831.287
-1191.771
2042.704
1681.251
1319.797
958.344
596.891
235.437
-126.016
-487.47
-864.884
-1243.211
-1314.546
-1314.546
-1314.546
-1314.546
-1314.546
-1314.546
-1314.546
-1314.546
-1314.546
-1314.546
-1382.843
-1382.843

-10213687.42
-3642849.9
1471469.099
4571747.419
6414470.927
7008749.99
6354584.61
4451974.784
1300920.514
-3510816.41
-8177783.88
-2807829.408
1313680.618
4702946.21
6680049.125
7200633.522
6264699.4
3872246.76
23275.601
-4727429.03
-9967473.65
-3620815.18
1269324.777
4182783.343
5811367.338
6187544.031
5315276.28
3194564.084
-174592.556
-5282214.08
-8904171.98
-3030022.609
1583876.765
5521217.429
7991107.947
8990706.798
8520013.983
6579029.501
3167753.353
-1088227.977
-10710204.12
-3829438.61
1529789.661
4936537.141
7030925.512
7864074.886
7436974.26
5749623.633
2802023.007
-1713814.463
-8604130.75
-2981969.888
1379940.977
5023180.205
7245171.862
7996871.852
7278280.175
5089396.832
1430221.822
-3056102.567
-10464544.77
-3831678.11
1269307.156
4432141.482
6323012.705
6904173.569
6225084.433
4285745.297
1086156.162
-3699244.86
-7114818.7
-2073818.696
1706931.304
4312200.067
5782491.734
5782491.734
4312200.067
1706931.304
-2073818.696
-7114818.7
-8920424.93
-3039258.266

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B11
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B12
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN

1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
150
741.667
1333.333
1925
2516.667
3108.333
3700
4291.667
4883.333
5475
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125

-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
-1723.49
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1182.54
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
1065.76
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1907.85
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
-1933.15
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1321.67
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
1267.18
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-294.83
-294.83
-294.83

-6212.5
-3727.5
-1242.5
1065
3195
5325
7455
9585
-9585
-7455
-5325
-3195
-1065
1242.5
3727.5
6212.5
8697.5
11182.5
-11182.5
-8697.5
-6212.5
-3727.5
-1242.5
1065
3195
5325
7455
9585
-8087.12
-5957.12
-3827.12
-1697.12
446.96
2931.96
5416.96
7901.96
10386.96
12871.96
-9493.04
-7008.04
-4523.04
-2038.04
343.14
2473.14
4603.14
6733.14
8863.14
10993.14
-8499.36
-6369.36
-4239.36
-2109.36
27.98
2512.98
4997.98
7482.98
9967.98
12452.98
-9912.02
-7427.02
-4942.02
-2457.02
-82.76
2047.24
4177.24
6307.24
8437.24
10567.24
-10904.87
-8879.87
-6854.87
-4829.87
-2719.78
-357.28
2005.22
4367.72
6730.22
9092.72
11455.22
-12169.78
-9807.28
-7444.78

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.95
0.93
0.93
0.93
0.93
0.93
0.93
0.93
0.93
0.93
0.93
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.61
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-0.64
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.49
-2.58
-2.58
-2.58

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
2233294.292
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1906454.265
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1876570.778
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
1634964.121
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
3486175.308
2972896.097
2972896.097
2972896.097

-1382.843
-1382.843
-1382.843
-1382.843
-1382.843
-1382.843
-1382.843
-1382.843
915.833
915.833
915.833
915.833
915.833
915.833
915.833
915.833
915.833
915.833
844.74
844.74
844.74
844.74
844.74
844.74
844.74
844.74
844.74
844.74
1838.289
1277.409
727.18
176.95
-373.28
-923.51
-1473.74
-2023.97
-2574.2
-3124.43
1821.917
1264.236
706.554
148.873
-413.247
-976.131
-1539.016
-2101.9
-2664.784
-3227.668
-1191.771
-831.287
-470.803
-108.23
270.097
648.423
1026.75
1405.077
1783.404
2161.731
-1243.211
-864.884
-487.47
-126.016
235.437
596.891
958.344
1319.797
1681.251
2042.704
-11448.52
-10040.058
-8614.756
-7189.453
-5764.151
-4338.848
-2913.546
-1486.317
-35.982
1414.353
2864.688
-11638.66
-10188.326
-8737.991

1371616.734
4107682.95
5367932.95
5367932.95
4107682.95
1371616.734
-3039258.266
-8920424.93
-7423973.79
-2382973.785
1397776.215
4184996.488
5655288.154
5655288.154
4184996.488
1397776.215
-2382973.785
-7423973.79
-9047628.51
-3166461.85
1244413.154
3873374.173
5133624.173
5133624.173
3873374.173
1244413.154
-3166461.85
-9047628.51
-1088227.977
3167753.353
6579029.501
8520013.983
8990706.798
7991107.947
5521217.429
1583876.765
-3030022.609
-8904171.98
-1713814.463
2802023.007
5749623.633
7436974.26
7864074.886
7030925.512
4936537.141
1529789.661
-3829438.61
-10710204.12
-3056102.567
1430221.822
5089396.832
7278280.175
7996871.852
7245171.862
5023180.205
1379940.977
-2981969.888
-8604130.75
-3699244.86
1086156.162
4285745.297
6225084.433
6904173.569
6323012.705
4432141.482
1269307.156
-3831678.11
-10464544.77
-7784736.08
-1642287.042
3209854.084
6733088.96
8927417.587
9792839.963
9329356.089
7637727.926
5367654.61
1958518.794
-2589679.522
-8365508.86
-2662144.677
1902157.007

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2

B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B13
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B14
B15
B15
B15
B15
B15
B15
B15
B15

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX

1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5

-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-720.66
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
-741.49
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
519.75
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
495.88
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47
-280.47

-5082.28
-3051.81
-1026.81
998.19
3023.19
5048.19
7073.19
9098.19
-10800.3
-8775.3
-6750.3
-4725.3
-2660.16
-297.66
2064.84
4427.34
6789.84
9152.34
11514.84
-12110.16
-9747.66
-7385.16
-5022.66
-2890.47
-865.47
1159.53
3184.53
5209.53
7234.53
9259.53
-10125
-8100
-6075
-4050
-2025
0
2362.5
4725
7087.5
9450
11812.5
-11812.5
-9450
-7087.5
-4725
-2362.5
0
2025
4050
6075
8100
10125
-10125
-8100
-6075
-4050
-2025
0
2362.5
4725
7087.5
9450
11812.5
-11812.5
-9450
-7087.5
-4725
-2362.5
0
2025
4050
6075
8100
10125
-9098.19
-7073.19
-5048.19
-3023.19
-998.19
1026.81
3051.81
5082.28

-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
-2.58
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.79
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
1.69
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
2.58
2.58
2.58
2.58
2.58
2.58
2.58
2.58

2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
2972896.097
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
3137905.926
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
2732369
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097
-2972896.097

-7287.656
-5843.137
-4441.791
-3040.445
-1639.099
-237.753
1163.593
2564.938
8013.414
7007.816
6002.217
4996.618
3991.019
2985.421
2010.391
1058.062
105.732
-846.597
-1798.927
7686.407
6723.097
5759.787
4796.477
3833.167
2869.857
1906.547
943.237
-31.375
-1036.974
-2042.573
-821.943
-821.943
-821.943
-821.943
-821.943
-821.943
-821.943
-821.943
-821.943
-821.943
-821.943
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
-1097.68
733.407
733.407
733.407
733.407
733.407
733.407
733.407
733.407
733.407
733.407
733.407
521.866
521.866
521.866
521.866
521.866
521.866
521.866
521.866
521.866
521.866
521.866
2864.688
1414.353
-35.982
-1486.317
-2913.546
-4338.848
-5764.151
-7189.453

5327396.191
7613572.875
8646923.871
8516068.361
7246150.352
4415669.592
-34533.032
-5813641.91
-8118269.85
-2140026.906
2678581.467
6168283.59
8329079.463
9160969.086
8663952.459
6838029.582
4423287.425
923394.579
-3715560.77
-8583819.81
-2971212.656
1502331.999
4836814.153
7032233.807
8019303.867
7829631.11
6500895.853
3683200.455
-800534.922
-6613176.55
-6559365.52
-1433584.266
2553134.484
5400790.734
7109384.484
7678915.734
7109384.484
5400790.734
2553134.484
-1433584.266
-6559365.52
-9008186.29
-3028108.163
1623063.712
4945329.337
6757129.566
7326660.816
6757129.566
4945329.337
1623063.712
-3028108.163
-9008186.29
-7141411.46
-2015630.213
1971088.537
4818744.787
6587158.019
7251611.144
6587158.019
4818744.787
1971088.537
-2015630.213
-7141411.46
-9359716.98
-3379638.86
1271533.019
4585271.475
6293865.225
6863396.475
6293865.225
4585271.475
1271533.019
-3379638.86
-9359716.98
-2589679.522
1958518.794
5367654.61
7637727.926
9329356.089
9792839.963
8927417.587
6733088.96

STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY2
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1
STORY1

B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15
B15

4.2

ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE
ENVE

MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN
MIN

Defleksi

4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625
0
562.5
1125
1687.5
2250
2812.5
3375
3937.5
4500
5062.5
5625

-280.47
-280.47
-280.47
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
-294.83
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
208.14
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44
194.44

7444.78
9807.28
12169.78
-11455.22
-9092.72
-6730.22
-4367.72
-2005.22
357.28
2719.78
4829.87
6854.87
8879.87
10904.87
-9259.53
-7234.53
-5209.53
-3184.53
-1159.53
865.47
2890.47
5022.66
7385.16
9747.66
12110.16
-11514.84
-9152.34
-6789.84
-4427.34
-2064.84
297.66
2660.16
4725.3
6750.3
8775.3
10800.3

2.58
2.58
2.58
2.49
2.49
2.49
2.49
2.49
2.49
2.49
2.49
2.49
2.49
2.49
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.69
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79
-1.79

-2972896.097
-2972896.097
-2972896.097
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-3486175.31
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-2732369
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926
-3137905.926

-8614.756
-10040.058
-11448.52
2564.938
1163.593
-237.753
-1639.099
-3040.445
-4441.791
-5843.137
-7287.656
-8737.991
-10188.326
-11638.66
-1798.927
-846.597
105.732
1058.062
2010.391
2985.421
3991.019
4996.618
6002.217
7007.816
8013.414
-2042.573
-1036.974
-31.375
943.237
1906.547
2869.857
3833.167
4796.477
5759.787
6723.097
7686.407

3209854.084
-1642287.042
-7784736.08
-5813641.91
-34533.032
4415669.592
7246150.352
8516068.361
8646923.871
7613572.875
5327396.191
1902157.007
-2662144.677
-8365508.86
-3715560.77
923394.579
4423287.425
6838029.582
8663952.459
9160969.086
8329079.463
6168283.59
2678581.467
-2140026.906
-8118269.85
-6613176.55
-800534.922
3683200.455
6500895.853
7829631.11
8019303.867
7032233.807
4836814.153
1502331.999
-2971212.656
-8583819.81

BAB

DESAIN TULANGAN
Pada bab ini akan dibahas mengenai perhitungan penentuan
jumlah tulangan atas dan tulangan bawah. Setelah mengetahui
jumlah

tulangan

yang

akan

digunakan

dalam

perencanaan,

dilakukan untuk mengetahui apakah pengecekan terhadap kekuatan

struktur tersebut. Pengecekan dilakukan untuk mengetahui apakah
struktur tersebut memenuhi syarat dan mampu menahan beban
ultimate dari beban yang berkerja atau tidak.
5.1

Desain dan Pengecekan Penulangan Lentur

Pada subbab ini akan dibahas mengenai langkah-langkah

mendesain tulangan lentur pada balok dan pelat.

5.1.1

Desain Tulangan Lentur Pada Balok

1. Balok Panjang (Balok Arah y)

Prosedur Perhitungan
a. Momen Positif (M+)
Mu+ = 16625222,78 N mm
b
= 350 mm
h
= 650 mm
d
= 650 13 40 (0,5 x 22) = 586 mm
Menghitung As min
f 'c
30
As min = bw . d =
( 350 )( 586 )=702,11 mm2
4 fy
4 ( 400 )
1,4
1,4
As min =
bw . d=
( 350 )( 586 )=717,85 mm2
fy
( 400 )
Dipilih nilai Asmin terbesar, maka didapatkan nilai Asmin=717,85 mm2
Menghitung As max
As max =

0,85 f c' 1
0,003

b d
fy
0,003+ s

As max =

0,85 ( 30 ) ( 0,85 )
0,003

350 586
400
0,003+0,004

As max =4763,08 mm
Asumsi:
As
As
c
' s=

= 1750 mm2
= 875 mm2
= 78 mm

7862,5
0,003=5,96 104 < 0,002
78

maka,
f s' = ' s Es=5,96 104 200000=119,231 Mpa
Cc=0,85 f c ' a b=0,85 30 0,85 78 350=591727,5 N
'

'

Cs= A s f s =875 119,231=104326,92 N

5

Ts= As fy=1750 400=7 10 N

H=0
Cc+Cs=Ts

Cc+Cs=591727,5+104326,92=696054.42 N
Ts=7 10 5 N

Galat =

7 105696054.42
100 =0,56 OK
7 105

Dengan menggunakan asumsi nilai As dan As diatas didapatkan nilai galat

0,56%. Dapat disimpulkan bahwa asumsi c = 78 mm benar. Nilai c = 78 mm
memenuhi syarat karena c > 62,5 mm.

Jumlah tulangan As =
As terpasang =4

1750
=4,605 4
2
1 /4 22

( 14 22 )=1520,53 mm
2

A s ' terpasang=0,5 As=0,5 1520,53=760,265 mm2

Perhitungan Mn menggunakan As terpasang
1
Mn=Cs ( d62,5 )+Cc d a
2

1
Mn=(760,265 119,231) ( 58662,5 ) +591727,5 586 ( 0,85 ) ( 78 )
2

Mn=374590334 N mm
Syarat :
Mn > Mu
0,9 381751691>16625222,78
374590334>16625222,78 Syarat terpenuhi
b. Momen negatif (M-)
Mu- = 140752751,3 N mm
b
= 350 mm
h
= 650 mm
d
= 650 13 40 (0,5 x 22) = 586 mm

Asumsi
As
As
c

' s=

:
= 1750 mm2
= 875 mm2
= 78 mm

7862,5
0,003=5,96 104 < 0,002
78

maka,
f s' = ' s Es=5,96 104 200000=119,231 Mpa
'

Cc=0,85 f c a b=0,85 30 0,85 78 350=591727,5 N

Cs= A s' f s' =875 119,231=104326,92 N
Ts= As fy=1750 400=7 105 N
H=0
Cc+Cs=Ts

Cc+Cs=591727,5+104326,92=696054.42 N
Ts=7 10 5 N

Galat =

7 105696054.42
100 =0,56 OK
7 105

Dengan menggunakan asumsi nilai As dan As diatas didapatkan nilai galat

0,56%. Dapat disimpulkan bahwa asumsi c = 78 mm benar. Nilai c = 78 mm
memenuhi syarat karena c > 62,5 mm.

Jumlah tulangan As =
As terpasang =4

1750
=4,605 4
1 /4 222

( 14 22 )=1520,53 mm
2

A s ' terpasang=0,5 As=0,5 1520,53=760,265 mm2

Perhitungan Mn menggunakan As terpasang
1
Mn=Cs ( d62,5 )+Cc d a
2

1
Mn=(760,265 119,231) ( 58662,5 ) +591727,5 586 ( 0,85 ) ( 78 )
2

Mn=374590334 N mm
Syarat :
Mn > Mu
0,9 381751691>140752751,3
374590334>140752751,3 Syarat terpenuhi

2. Design Balok Pendek

a. Momen Positif (M+)
Mu+ = 9792839,96 N mm
b
= 250 mm
h
= 500 mm
d
= 500 13 40 (0,5 x 22) = 436 mm
Menghitung As min
f 'c
30
As min = bw . d =
( 250 )( 436 )=373,136 mm 2
4 fy
4 ( 400 )
1,4
1,4
As min =
bw . d=
( 250 ) ( 436 )=381,5mm 2
fy
( 400 )
Dipilih nilai Asmin terbesar, maka didapatkan nilai Asmin=381,5 mm2
Menghitung As max
As max =

0,85 f c' 1
0,003

b d
fy
0,003+ s

As max =

0,85 ( 30 ) ( 0,85 )
0,003

250 436
400
0,003+0,004

As max =2531,33 mm
Asumsi
As
As
c

' s=

:
= 1250 mm2
= 625 mm2
= 78 mm

7862,5
0,003=5,96 104 <0,002
78

maka,
'
'
4
f s = s Es=5,96 10 200000=119,231 Mpa
Cc=0,85 f c ' a b=0,85 30 0,85 78 250=422662,5 N
Cs= A s' f s' =625 119,231=74519,375 N
Ts= As fy=1250 400=5 105 N
H=0
Cc+Cs=Ts

Cc+Cs=422662,5+74519,375=497181,875 N
5

Ts=5 10 N

Galat =

5 10 5497181,875
100 =0,56 OK
5
5 10

Dengan menggunakan asumsi nilai As dan As diatas didapatkan nilai galat

0,56%. Dapat disimpulkan bahwa asumsi c = 78 mm benar. Nilai c = 78 mm
memenuhi syarat karena c > 62,5 mm.

Jumlah tulangan As =
As terpasang =3

1250
=3,288 3
1 /4 222

( 14 22 )=1140,398 mm
2

A s ' =0,5 As=0,5 1140,398=570,199mm 2

1
Mn=Cs ( d62,5 )+Cc d a
2

1
Mn=( 570,199 119,231 ) ( 58662,5 )+ 591727,5 586 ( 0,85 ) (78 )
2

Mn=362726903,7 N mm
Syarat :
Mn > Mu
0,9 362726903,7>9792839,96
326454213,3>9792839,96 Syarat terpenuhi

b. Momen Negatif (M-)

Asumsi
As
As
c
Mub
h
d
e s=

:
= 1250 mm2
= 625 mm2
= 78 mm

= 10710204,12 N mm
= 250 mm
= 500 mm
= 500 13 40 (0,5 x 22) = 436 mm
7862,5
4
0,003=5,96 10 <0,002
78

maka,
f s' = ' s Es=5,96 104 200000=119,231 Mpa
'

Cc=0,85 f c a b=0,85 30 0,85 78 250=422662,5 N

'

'

Cs= A s f s =625 119,231=74519,375 N

Ts= As fy=1250 400=5 105 N
H=0
Cc+Cs=Ts

Cc+Cs=422662,5+74519,375=497181,875 N
Ts=5 105 N

Galat =

5 10 5497181,875
100 =0,56 OK
5 10 5

Dengan menggunakan asumsi nilai As dan As diatas didapatkan nilai galat

0,56%. Dapat disimpulkan bahwa asumsi c = 78 mm benar. Nilai c = 78 mm
memenuhi syarat karena c > 62,5 mm.

Jumlah tulangan As =
As terpasang =3

1250
=3,288 3
1 /4 222

( 14 22 )=1140,398 mm
2

A s ' =0,5 As=0,5 1140,398=570,199mm 2

1
Mn=Cs ( d62,5 )+Cc d a
2

1
Mn=( 570,199 119,231 ) ( 58662,5 )+ 591727,5 586 ( 0,85 ) (78 )
2

Mn=362726903,7 N mm
Syarat :
Mn > Mu
0,9 362726903,7>10710204,12
326454213,3>10710204,12 Syarat terpenuhi

5.1.2

Desain Tulangan Lentur Pada Pelat

Data Perhitungan:

Diameter tulangan tekan

Diameter tulangan tarik
fc
= 30 MPa
1
= 0,85
fy
= 400 MPa
Selimut
= 20 mm

a. Pelat
Mu
b
h
d
d

= 10 mm
= 16 mm

Arah X
= 2160000 N mm
= 1000 mm
= 150 mm
= 150 20 0,5 x 16 = 122 mm
= Selimut + 0,5 x 10 = 25 mm

Menghitung As min

As min

f 'c
30

=
bw . d =

( 1000 )( 122 )=417,638 mm2

4 fy
4 ( 400 )
1,4
1,4
As min =
bw . d=
( 1000 )( 122 ) =427 mm2
fy
( 400 )
Dipilih nilai Asmin terbesar, maka didapatkan nilai Asmin=427 mm2
Menghitung As max
0,85 f c' 1
0,003
As max =

b d
fy
0,003+ s

As max =

0,85 ( 30 ) ( 0,85 )
0,003

1000 122
400
0,003+0,004

As max =2833,232mm 2
Luas tulangan dipilih sehingga memenuhi syarat Asmin
Syarat lainnya yaitu salah satu tulangan harus menjadi tulangan tekan. Jika
dihasilkan semua tulangan menjadi tarik, maka desain tulangan diulang
dengan mengganti jumlah tulangannya.
Setelah melalui proses iterasi didapatkan As= 816 dan As= 310
Kemudian dicari yang menyebabkan C dan T memiliki nilai yang sama .
Setelah melalui proses iterasi, didapatkan nilai c yang sesuai yaitu 28,98 mm.
Nilai tersebut memenuhi syarat tulangan atas merupaka tulangan tekan.
Berikut perhitungan untuk menghitung Mn

' s=

28,9825
0,003=5,96 104 < 0,002=4,12 104
28,98

f s' = ' s Es=4,12 104 200000=82,467 Mpa

Cc=0,85 f c ' a b=0,85 30 0,85 0,85 28,98 1000=628220,592 N

Menghitung Cs

Cs= A s' f s' =219,6 82,467=18109,714 N

Menghitung Ts

Ts= As fy=1607,68 400=643072 N

Menghitung resultan gaya tekan C

1
Mn=Cs ( d25 )+Cc d a
2

1
( 18109,714 ) ( 12225 )+ 628220,592 122 ( 0,85 ) ( 28,98 )
2

70661101,29 N mm=70,66110120 KN m

Menghitung Mu/

Mn > Mu
0,9 70661101,29>2160000
63594991,16>2160000 Syarat terpenuhi
b. Pelat Y
Mu
= 670000 N mm
b
= 1000 mm
h
= 150 mm
d
= 150 20 0,5 x 16 16 = 106 mm
d
= 30 mm
Menghitung As min
f 'c
30
As min = bw . d =
( 1000 )( 106 )=362,8662 mm2
4 fy
4 ( 400 )
1,4
1,4
As min =
bw . d=
( 1000 )( 106 )=371 mm2
fy
( 400 )
Dipilih nilai Asmin terbesar, maka didapatkan nilai Asmin= 371 mm2
Menghitung As max
As max =

0,85 f c' 1
0,003

b d
fy
0,003+ s

As max =

0,85 ( 30 ) ( 0,85 )
0,003

1000 106
400
0,003+0,004

As max =2461,660714 mm

Luas tulangan dipilih sehingga memenuhi syarat Asmin

Syarat lainnya yaitu salah satu tulangan harus menjadi tulangan tekan. Jika
dihasilkan semua tulangan menjadi tarik, maka desain tulangan diulang
dengan mengganti jumlah tulangannya.

Setelah melalui proses iterasi didapatkan As= 916 dan As= 310
Kemudian dicari yang menyebabkan C dan T memiliki nilai yang sama .
Setelah melalui proses iterasi, didapatkan nilai c yang sesuai yaitu 32,754 mm.
Nilai tersebut memenuhi syarat tulangan atas merupakan tulangan tekan.
Berikut perhitungan untuk menghitung Mn

' s=

32,75430
0,003=2,52 105 <0,002
32,754

f s' = ' s Es=2,52 105 200000=50,44649 Mpa

Cc=0,85 f c ' a b=0,85 30 0,85 0,85 32,754 1000
709939,9625 N

Menghitung Cs

Cs= A s' f s' =190,8 50,44649=9625,1898 N

Menghitung Ts

Ts= As fy=1808,64 4 00=723456 N

Menghitung resultan gaya tekan C

1
Mn=Cs ( d25 )+Cc d a
2

1
( 9625,1898 ) ( 10630 ) +709939,9625 106 ( 0,85 ) ( 32,754 )
2

66102508,29 N mm

Menghitung Mu/

Mn > Mu
0,9 66102508,29>670000
59492257,46>670000 Syarat terpenuhi

5.2

Desain dan Pengecekan Penulangan Geser

Pada subbab ini akan dibahas mengenai langkah-langkah

mendesain tulangan geser pada balok.

a. Balok Panjang
Vu
= 83199,52 N
d
= 586 mm
fc
= 30 Mpa
Panjang balok (L)
= 7500 mm
Lebar balok (b)
= 350 mm
Vn=

Vu 83199,52
=
=110932,69 N

0,75

Vc=0,17 fc ' bw d =0,17 30 350 586=190974,42 N

0,5 Vc=0,5 190974,42=95487,21 N

Vn =110932,69 N
Vn desain

150

5365,5

d = 586

6101.505

Vn desain=

5365,5
110932,69=90930,67 N
5365,5+586

Karena Vn desain < 0,5 Vc, maka Vn terletak pada zona I, sehingga tidak
memerlukan tulangan sengkang. Namun agar lebih aman digunakan tulangan
sengkang minimum yaitu pada zona II.
Syarat-syarat zona II :
Av =2
s

1
1
2
2
2
d =2 13 =265,33 mm
4
4

3 Av fy 3 265,33 400
=
=909,70 mm
bw
350

s 0,5 d =0,5 586=293 mm

s 600 mm
Nilai s yang diambil yaitu nilai s yang terkecil dari hasil pehitungan. Maka
s=293mm. Untuk memudahkan dalam pemasangan dipilih s=250mm

b. Balok Pendek
Vu
= 12871,96 N
d
= 436 mm
fc
= 30 Mpa
Panjang balok (L)
= 5625 mm
Lebar balok (b)
= 250 mm
Vu 12871,96
=
=17162,61 N

0,75
Vc=0,17 fc ' bw d =0,17 30 250 436=101492,98 N
0,5 Vc=0,5 101492,98=50746,49 N
Vn=

Vn =17162,61 N
Vn desain

150

2226,5

d = 436

2812,5

Vn desain=

2226,5
17162,61=14352,13 N
2226,5+ 436

Karena Vn desain < 0,5 Vc, maka Vn terletak pada zona I, sehingga tidak
memerlukan tulangan sengkang. Namun agar lebih aman digunakan tulangan
sengkang minimum yaitu pada zona II.
Syarat-syarat zona II :
1
1
Av =2 d2 =2 13 2=265,33 mm2
4
4
s

3 Av fy 3 265,33 400
=
=1273,58 mm
bw
250

s 0,5 d =0,5 436=218 mm

s 600 mm
Nilai s yang diambil yaitu nilai s yang terkecil dari hasil pehitungan. Maka
s=218mm. Untuk memudahkan dalam pemasangan dipilih s=200mm

Diagram Momen
i.

Balok Panjang

Mencari jarak pada saat Momen = 0

Pada bentang 2B-3B

Distance
4197.91
4153.12
Jarak

Value
3214.27
-3615.52
4176.83

Dengan menggunakan interpolasi data didapatkan jarak pada saat Momen = 0 adalah
4176,83 mm (acuan titik 2B)

Pada bentang 3B-4B

Distance
3346.88
3302.09
Jarak

Value
-3615.52
3214.27
3323.17

Dengan menggunakan interpolasi data didapatkan jarak pada saat Momen = 0 adalah
3323.17 mm (acuan titik 3B)
ii.

Balok Pendek

Distance
1233.63
1267.22
Jarak

Value
-123.5
318.65
1243.01

Dengan menggunakan interpolasi data didapatkan jarak pada saat Momen = 0 adalah
1234,01 mm (acuan titik 3B)

BAB
KESIMPULAN DAN SARAN

VI
