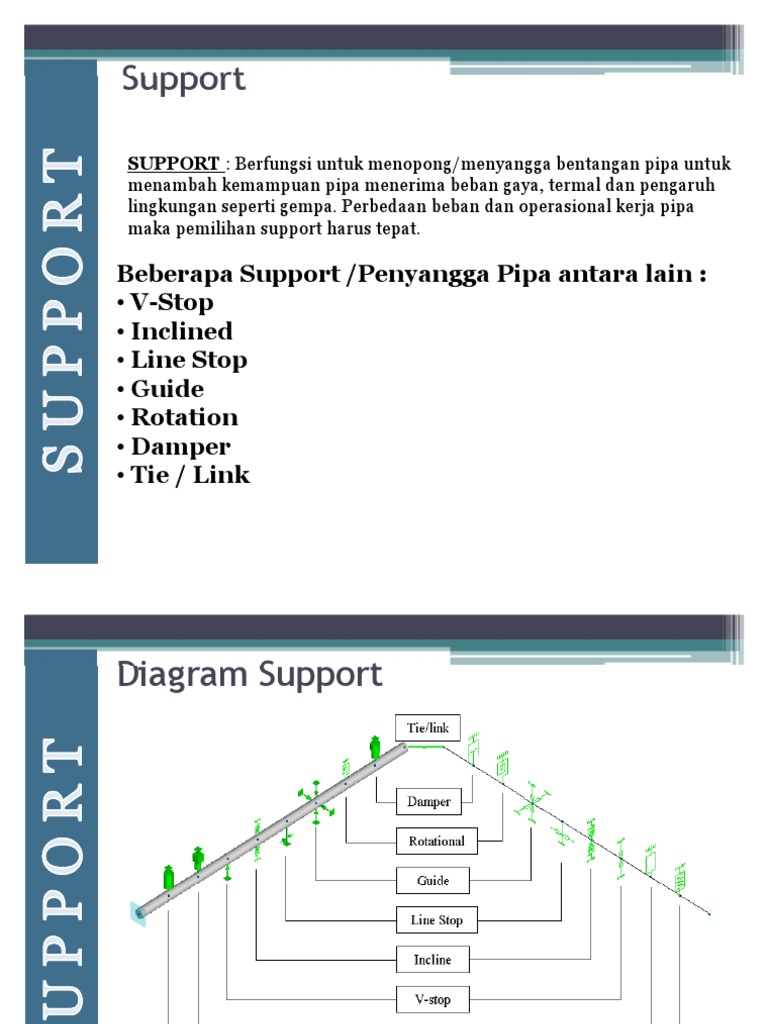

Support

SUPPORT : Berfungsi untuk menopong/menyangga bentangan pipa untuk

menambah kemampuan pipa menerima beban gaya, termal dan pengaruh
lingkungan seperti gempa. Perbedaan beban dan operasional kerja pipa
maka pemilihan support harus tepat.

Beberapa Support /Penyangga Pipa antara lain :

• V-Stop
• Inclined
• Line Stop
• Guide
• Rotation
• Damper
• Tie / Link
Diagram Support
Support
Saddle Support
V-Stop : hanya di rancang untuk menahan beban vertikal contoh
“Saddle Support”
Saddle Support
Trunnion Support
Inclined :Any support whose bearing restraint direction is skewed.
Examples include: wires, sway braces, and struts.
Trunnion Support
Rod Support

Support yang di
gunakan adalah incline

Terdapat 2 rod/batang
Dengan spring rate :
913.000 lb/in

Cara :
Insert/Support  Inclined
di A01 dimana direction
bearing x dan y nilai 1

Insert/Support  Inclined
di A01 dimana direction
bearing x =-1 dan y = 1
Pedestal with Rigid Strap
Rigidly Guided Pipe Slide Assembly
Lateral Tees
Modeling Valve Operators
Operator eccentricity in a seismic
load case
-Dia pipa 12 inch
- Insert/Valve
-
Operator eccentricity in a seismic
load case

Selanjutnya :

di ulangi lagi
untuk point A02
ke A03
Selanjutnya :

Sorot point A02

Dan lakukan
Insert/Xtra
Data/Additional
Weight
Operator eccentricity in a
response spectrum load case

Insert/Frame
Rigid beam (M1)
Dari A02 ke titik
CGO (center of gravity
0f the operator)
lokasi CGO 1.25 ft
diatas A02.
 Diameter Pipa : 8”

Setelah Valve
Masukan ;
A05 run arah DX 6
Insert/Nozzle
Insert/Segment : offset A06 Dengan Nama Segment Baru ; B00
Nama Pipa : VESL
Diameter : NS (non standart) 144” dan tebal 2”

Insert/Anchor : pada B00

Nama Pipa : Lanjutkan dengan RUN component pada tabel
di b awah ini

Pergeseran Point B01 ke Point A06

Dengan cara memasukan nilai 0 Global Y pada B00 di tabel
Property

Menyambung Point A06 dengan B01 dengan perintah RUN dari

point A06 dan name of point diganti B01 selanjutnya akan
keluar dialog Tee, default WELDING diganti OTHER dengan
SIF = 1.0
Pilih : Insert/Rigid Option Over Range NAMUN sebelumnya componen A06
Dan B01 benar-benar terpilih (gunakan SOLID MODEL VIEW) untuk
memudahkan memilih.
