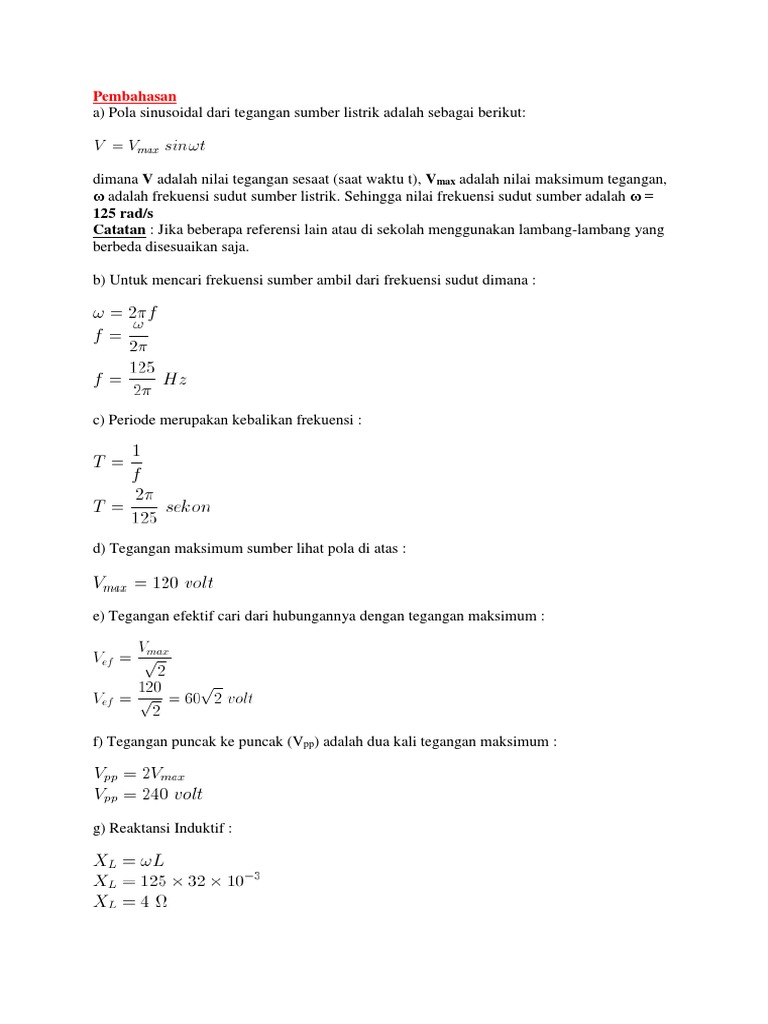

Pembahasan

a) Pola sinusoidal dari tegangan sumber listrik adalah sebagai berikut:

dimana V adalah nilai tegangan sesaat (saat waktu t), Vmax adalah nilai maksimum tegangan,
ω adalah frekuensi sudut sumber listrik. Sehingga nilai frekuensi sudut sumber adalah ω =
125 rad/s
Catatan : Jika beberapa referensi lain atau di sekolah menggunakan lambang-lambang yang
berbeda disesuaikan saja.

b) Untuk mencari frekuensi sumber ambil dari frekuensi sudut dimana :

c) Periode merupakan kebalikan frekuensi :

d) Tegangan maksimum sumber lihat pola di atas :

e) Tegangan efektif cari dari hubungannya dengan tegangan maksimum :

f) Tegangan puncak ke puncak (Vpp) adalah dua kali tegangan maksimum :

g) Reaktansi Induktif :
h) Reaktansi Kapasitif :

i) Impedansi rangkaian :

j) Nilai kuat arus maksimum rangkaian :

k) Nilai kuat arus efektif rangkaian :

l) Nilai tegangan antara titik d dan e :

Karena yang ditanyakan tegangan saja, kita asumsikan bahwa yang diminta adalah tegangan
efektif (tegangan terukur), sehingga kuat arus yang dipakai adalah Ief

m) Nilai tegangan antara titik e dan f :

n) Nilai tegangan antara titik f dan g :

o) Nilai tegangan antara titik d dan f :

Secara umum untuk mencari tegangan antara dua titik katakanlah A dan B yang mengandung
komponen R, L dan C dengan tegangan masing-masing yang sudah diketahui gunakan
persamaan :

dimana VR , VL dan VC berturut- turut adalah tegangan pada masing-masing komponen R, L

dan C .

Titik d dan f mengandung 2 komponen yaitu R dan L . Berarti C nya tidak ada? Masukkan
saja angka nol pada VC nya sehingga:

p) Nilai tegangan antara titik e dan g :

Titik e dan g mengandung L dan C sehingga sekarang R nya yang tidak ada, sehingga

q) Nilai tegangan antara titik d dan g

Titik d dan g mengandung R, L dan C sekaligus sehingga :

Lha,..kok hasilnya bukan 120 volt kan sama saja dengan mencari tegangan sumber ?! 120
volt adalah tegangan maksimum, sementara yang kita hitung tegangan efektif, jadi
jawabannya harus sama dengan jawaban pertanyaan e.

r) Nilai faktor daya rangkaian :

Faktor daya rangkaian (power factor = pf , in english) tidak lain adalah nilai cosinus dari
sudut fase dimana
Hasil keduanya haruslah sama,

s) Nilai sudut fase antara arus dan tegangan :

Sudut yang nilai cosinusnya 0,8 !?! Tentunya 37o . Jika mencarinya pakai kalkulator akan
dapat hasil yang sedikit berbeda, kita bulatin aja. Tetapi bukannya cos (−37o) juga 0,8 !??
Kita coba cari sudutnya dari nilai tan nya :

( Kalau pakai bahasa kalkulator tekan Shift --> tan −1--> − 0,75 --> = akan ketemu angka −
36,8698xxxx )

t) Nilai daya yang diserap rangkaian :

u) Sifat rangkaian ( kapasitif, induktif atau resistif)

Untuk sifat rangkaian gunakan ketentuan berikut :

Jika XL > XC → rangkaian bersifat induktif

Jika XC > XL → rangkaian bersifat kapasitif

Jika XL = XC → rangkaian bersifat resistif (resonansi seri)

Sehingga rangkaian di atas bersifat kapasitif ( arus mendahului tegangan)

v) Nilai tegangan sesaat sumber listrik saat t = ( π/150) sekon :

w) Persamaan kuat arus sumber :

Untuk mencari persamaan arus perhatikan ketentuan berikut :

Jika persamaan tegangan dinyatakan dalam V = Vmax sin ω t

maka persamaan kuat arusnya adalah:

Karena rangkaian kita bersifat kapasitif maka persamaan kuat arus adalah:

Lha,..kok jadi + 37o bukannya diatas tadi sudut fasenya −37o ?!! Sudut fase −37o di atas
mengandung arti sudut fase tegangan terhadap arus adalah −37o. Jika dibalik sudut fase arus
terhadap tegangan adalah +37o.

x) Nilai kuat arus sumber listrik saat t = (0,016 π) sekon :

y) Tegangan rata-rata :

z) Kuat arus rata-rata :

aa) Diagram fasor arus dan tegangan dari rangkaian RLC di atas
bb) Diagram fasor hambatan, reaktansi dan impedansi dari rangkaian RLC di atas

Soal No. 2
Suatu rangkaian seri R, L, dan C dihubungkan dengan tegangan bolak-balik. Apabila
induktansi 1/25π2 H dan kapasitas kapasitor 25 μF, maka resonansi rangkaian terjadi pada
frekuensi .....
A. 0,5 kHz
B. 1,0 kHz
C. 2,0 kHz
D. 2,5 kHz
E. 7,5 kHz
(Sumber : Soal Ujian Nasional Fisika SMA Tahun 2009/2010)

Pembahasan

Frekuensi resonansi untuk rangkaian RLC terjadi saat reaktansi induktif sama besar dengan
reaktansi kapasitif, dengan nilai frekuensi :

Soal No. 3
Perhatikan gambar rangkaian listrik berikut
Jika tegangan maksimum sumber arus bolak-balik = 200 V, maka besar kuat arus maksimum
yang mengalir pada rangkaian adalah....
A. 1,5 A
B. 2,0 A
C. 3,5 A
D. 4,0 A
E. 5,0 A
(UN 2011)

Pembahasan
Data dari soal di atas sebagai berikut:
R = 60 Ω
XL = 120 Ω
XC = 40 Ω
Vm = 200 volt
Im = .................

Langkah pertama temukan dulu impedansi rangkaian (Z)

Kuat arus maksimumnya adalah

Soal No. 4
Rangkaian R – L – C disusun seperti gambar di samping.
Grafik gelombang sinus yang dihasilkan jika XL > XC adalah….

A.

B.

C.

D.

E.

(UN 2012)

Pembahasan

Resistif Induktif Kapasitif

XL = XC XL > XC XC > XL
V sefase dengan I V mendahului I I mendahului V

-Jawaban A dan E bisa dibuang dulu, karena menggambarkan I sebagai garis lurus.

-Jawaban B bisa dibuang kemudian, karena menunjukkan V sefase dengan I, kelihatan saat
0°, 180° dan 360°, V dan I berada pada satu titik, jadi sefase. Jangan terkecoh dengan garis
merahnya V yang terlihat lebih tinggi dari garis birunya I.

-Tinggal C dan D. Mana yang V mendahului I? yang C, terlihat saat I nya masih nol, V nya
sudah punya nilai sudut tertentu yang lebih besar dari nol, jadi seperti grafik option B, tapi
merahnya digeser sedikit ke sebelah kiri.

Soal No. 5
Perhatikan gambar rangkaian RLC berikut.

Besar impedansi pada rangkaian tersebut adalah....

A. 1600 Ω
B. 1500 Ω
C. 1300 Ω
D. 800 Ω
E. 600 Ω
(UN 2010)

Pembahasan
Data yang bisa diambil dari gambar:
R =500 Ω
L=8H
C = 5 μF
ω = 100 rad/s
Z =..............

Tentukan dulu reaktansi induktif (XL ) dan reaktansi kapasitifnya (XC):

Impedansi rangkaian:

Latihan:

Soal No. 6
Dalam rangkaian seri hambatan (R = 60 Ω) dan induktor dalam tegangan arus bolak-balik,
kuat arus yang lewat 2 ampere. Apabila dalam diagram vektor di bawah ini tan α = 3/4,
tegangan induktor adalah....

A. 72 volt
B. 90 volt
C. 120 volt
D. 160 volt
E. 200 volt
(ebtanas 89)

Soal No. 7
Penunjukkan ampermeter A = 2 mA dan penunjukkan voltmeter V = 20 volt. Berarti
frekuensi AC dalam rangkaian tersebut adalah...

A. 25 Hz
B. 50 Hz
C. 100 Hz
D. 500 Hz
E. 1000 Hz
(Ebtanas 91)

Soal No. 8
Rangkaian seri pada gambar di bawah memiliki impedansi minimum jika R = 100 Ω, L = 0,1
H dan C = 10−3π−2 F.

Frekuensi tegangan bolak-balik yang terpasang adalah...

A. 10π Hz
B. 25π Hz
C. 50 Hz
D. 100 Hz
E. 150 Hz
(ebtanas 1994)
