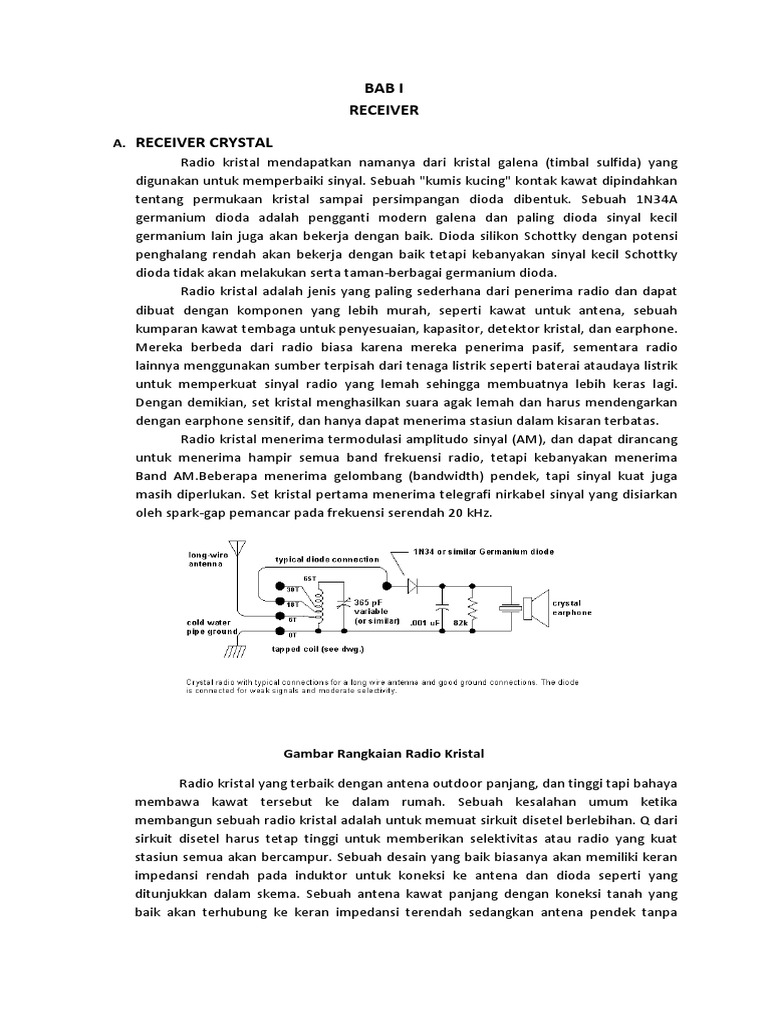

BAB I

RECEIVER

A. RECEIVER CRYSTAL
Radio kristal mendapatkan namanya dari kristal galena (timbal sulfida) yang
digunakan untuk memperbaiki sinyal. Sebuah "kumis kucing" kontak kawat dipindahkan
tentang permukaan kristal sampai persimpangan dioda dibentuk. Sebuah 1N34A
germanium dioda adalah pengganti modern galena dan paling dioda sinyal kecil
germanium lain juga akan bekerja dengan baik. Dioda silikon Schottky dengan potensi
penghalang rendah akan bekerja dengan baik tetapi kebanyakan sinyal kecil Schottky
dioda tidak akan melakukan serta taman-berbagai germanium dioda.
Radio kristal adalah jenis yang paling sederhana dari penerima radio dan dapat
dibuat dengan komponen yang lebih murah, seperti kawat untuk antena, sebuah
kumparan kawat tembaga untuk penyesuaian, kapasitor, detektor kristal, dan earphone.
Mereka berbeda dari radio biasa karena mereka penerima pasif, sementara radio
lainnya menggunakan sumber terpisah dari tenaga listrik seperti baterai ataudaya listrik
untuk memperkuat sinyal radio yang lemah sehingga membuatnya lebih keras lagi.
Dengan demikian, set kristal menghasilkan suara agak lemah dan harus mendengarkan
dengan earphone sensitif, dan hanya dapat menerima stasiun dalam kisaran terbatas.
Radio kristal menerima termodulasi amplitudo sinyal (AM), dan dapat dirancang
untuk menerima hampir semua band frekuensi radio, tetapi kebanyakan menerima
Band AM.Beberapa menerima gelombang (bandwidth) pendek, tapi sinyal kuat juga
masih diperlukan. Set kristal pertama menerima telegrafi nirkabel sinyal yang disiarkan
oleh spark-gap pemancar pada frekuensi serendah 20 kHz.

Gambar Rangkaian Radio Kristal

Radio kristal yang terbaik dengan antena outdoor panjang, dan tinggi tapi bahaya
membawa kawat tersebut ke dalam rumah. Sebuah kesalahan umum ketika
membangun sebuah radio kristal adalah untuk memuat sirkuit disetel berlebihan. Q dari
sirkuit disetel harus tetap tinggi untuk memberikan selektivitas atau radio yang kuat
stasiun semua akan bercampur. Sebuah desain yang baik biasanya akan memiliki keran
impedansi rendah pada induktor untuk koneksi ke antena dan dioda seperti yang
ditunjukkan dalam skema. Sebuah antena kawat panjang dengan koneksi tanah yang
baik akan terhubung ke keran impedansi terendah sedangkan antena pendek tanpa
 koneksi tanah dapat terhubung ke keran tinggi. Dioda dapat eksperimen pindah ke
keran yang berbeda dan bahkan di seluruh coil untuk sensitivitas maksimum.

Gambar kumparan radio kristal di PVC berukuran 1,5 inchi

Gambar rangkaian sederhana radio penerima kristal tanpa memerlukan catu daya

Cara kerja dari rangkaian ini adalah sebagai berikut:

Antena menangkap gelombang elektromagnetik yang telah ditumpangi sinyal

suara yang berasal dari pemancar, dari antena kemudian masuk ke komponen lilitan dan
varco disitulah terjadinya osilasi. Dioda detektor 1N60 berfungsi untuk
menyaring/mendeteksi sinyal audio hasil osilasi yang masih bercampur dengan sinyal
pembawanya, sinyal pembawa di blok sedangkan sinyal audionya diteruskan. Kemudian
sinyal audio diteruskan ke headphone impedansi tinggi sehingga bisa kita dengarkan.
Untuk mencari siaran yang diinginkan dapat dilakukan dengan memutar varco.

Untuk headphone berimpedansi tinggi sekarang ini susah ditemukan sehingga

untuk mendapatkan radio receiver yang bebas energi susah terwujud. Namun jika ingin
bereksperimen saja, untuk mengetahui keberhasilannya bisa ditambah rangkaian
penguat / audio amplifier setelah dioda detekter 1N60, yang tentunya butuh catu daya.
B. TUNE RADIO FREQUENCY (TRF)

Penerima superheterodyne telah diproduksi secara massal sejak sekitar tahun

1924, tetapi untuk alasan biaya tidak menjadi sukses sampai tahun 1930-an. Sebelum
perang dunia kedua lainnya, teknologi penerima sederhana seperti penerima TRF dan
penerima regeneratif masih luas. Rangkaian yang dijelaskan di sini didasarkan pada
teknologi lama, tetapi membawa up-to-date dengan Bagian terpenting dari rangkaian
tersebut adalah tahap input, di mana umpan balik positif digunakan untuk mencapai
sensitivitas yang baik dan selektivitas. Tahap pertama disesuaikan sehingga tidak cukup
pada titik osilasi. Hal ini meningkatkan keuntungan dan selektivitas, memberikan
bandwidth yang sempit.
Untuk mencapai hal ini, potensiometer yang terhubung ke saluran pembuangan
dari FET harus disesuaikan dengan hati-hati: kinerja optimal dari penerima tergantung
pada setelan. Dalam kondisi ideal beberapa stasiun yang kuat harus diperoleh selama
hari menggunakan antena 50 cm. Pada malam hari, beberapa kali nomor ini harus
diperoleh. Rentang frekuensi penerima berlangsung dari 6 MHz sampai 8 MHz. Kisaran
ini mencakup 49 m dan 41 m band gelombang pendek di mana banyak stasiun Eropa
disiarkan. Tidak buruk untuk sebuah rangkaian sederhana! Sirkuit mempekerjakan enam
transistor. Tahap pertama adalah penguat selektif, diikuti dengan detektor transistor.
Dua tahap penguat frekuensi rendah menyelesaikan sirkuit.

Diagram Rangkaian Penerima Tuned Frekuensi Radio (TRF)

 The Tuned Radio Frequency (TRF) penerima radio adalah salah satu desain
penerima tertua yang populer pada 1910-an untuk 20-an. Ide dasarnya adalah untuk
hanya menggunakan LC tuner untuk memilih stasiun, tetapi ada banyak masalah dengan
pendekatan ini. Pada saat itu, triodes tidak memiliki gain amplifikasi sangat baik
sehingga beberapa tahap amplifikasi yang diperlukan. Kedua, seperti yang disebutkan
sebelumnya sirkuit LC dalam praktek umumnya filter bandpass luas dan akan melewati
stasiun yang berdekatan beberapa seperti yang ditunjukkan dalam animasi di bawah ini.
Namun, banyak radio awal pada saat itu mampu menggunakan LC tuner sederhana
ketika tidak ada begitu banyak stasiun radio yang berdekatan satu sama lain sehingga
semua mereka harus mendengarkan adalah frekuensi yang diinginkan, maka nama
Tuned Frekuensi Radio.

Dengan asumsi bandpass filter sempit praktis, pendekatan sederhana adalah

dengan menggunakan RF tuner tunggal dan memperkuat sinyal audio yang lemah
melalui beberapa tahap. Pada kenyataannya, sebuah sirkuit LC sederhana melewati
beberapa stasiun sekaligus dan itu terlalu rumit untuk merancang sebuah bandpass
sempit penyaring disesuaikan yang beroperasi pada frekuensi RF, sehingga banyak dari
desain awal digunakan rangkaian TRF multistage untuk mendengarkan satu stasiun.
Animasi di bawah ini menunjukkan bagaimana tiga tuner bandpass LC luas dapat
disesuaikan untuk memilih satu stasiun (hijau) atau stasiun lain (biru).

Banyak tahun 1920 radio seperti Atwater Kent datang ke pikiran sebagai radio
TRF multistage karena mereka memiliki beberapa tala tombol-tombol berturut-turut
tetapi sering diperlukan seorang operator radio rajin untuk mendengarkan apa-apa.
Kemudian radio TRF telah semua tuning tombol bersekongkol melawan bersama-sama
tapi setiap tahap itu diatur untuk sedikit mengimbangi satu sama lain untuk
 mendengarkan hanya satu stasiun. Di bawah ini adalah diagram blok dasar dari dua
tahap penerima TRF.

Sebuah disetel frekuensi radio penerima (atau TRF penerima) adalah jenis radio
penerima yang terdiri dari satu atau frekuensi radio lebih disetel (RF) penguat tahap
diikuti oleh detektor (demodulator) sirkuit untuk mengekstrak sinyal audio dan biasanya
penguat frekuensi audio . Jenis penerima yang populer di tahun 1920-an. Contoh awal
bisa membosankan untuk beroperasi karena ketika tuning di stasiun setiap tahap harus
secara individual disesuaikan dengan frekuensi stasiun, tetapi kemudian model telah
bersekongkol melawan tuning, mekanisme tuning semua tahapan yang terkait bersama-
sama, dan dioperasikan dengan hanya satu tombol kontrol. Pada pertengahan 1930-an,
ia digantikan oleh penerima superheterodyne ditemukan oleh Edwin Armstrong.

C. ANTENNA COUPLING

Regen set dapat juga dibuat dengan menggunakan antena loop dan ferit. Tapi
mari kita bicara tentang yang lama luar antena kawat panjang. Hal ini penting untuk
dapat menyesuaikan S tingkat sinyal ke penerima. Regen menetapkan kelebihan
mudah, terutama ketika mendengarkan SSB dan CW sinyal dalam modus osilasi. Juga,
overload umum terjadi dengan MW penerimaan. Jika terlalu banyak sinyal masuk,
mungkin terdengar lebih dari setengah dial. Ada metode untuk membatasi sinyal
datang, termasuk penyesuaian mekanik dan listrik.

Jumlah kopling akan tergantung pada kondisi radio lokal Anda serta seberapa
baik antena Anda. Sebuah kawat pendek akan membutuhkan lebih coupling dari kawat
panjang. Jika Anda tidak benar-benar akrab dengan antena Anda, Anda mungkin
memiliki sedikit lebih radio tweaking untuk melakukan.

Di radio kumparan ganda, mekanik variabel kopling cukup berguna untuk

menyesuaikan tingkat sinyal. Ini melibatkan bergerak kumparan (terbaik itu adalah
kumparan antena) lebih dekat dan lebih jauh dari kumparan lainnya.

Input Trimmer Capacitor

Ini adalah solusi kumparan kopling tunggal mencoba dan benar. Sebuah
kapasitor kecil variabel, sekitar 50pF untuk satu set MW, dan hanya beberapa pF untuk
gelombang pendek menghubungkan antena ke atas kumparan tangki. Ini bukan cara
favorit saya antena kopling tapi itu adalah cara untuk pergi dengan coil tunggal. Saya
telah menggunakannya di radio dengan sukses baik. Hal ini paling berguna dengan plug
in radio coil. Anda tidak perlu untuk angin kumparan tambahan. Frame dari kapasitor
harus pergi ke antena seperti itu akan mengurangi masalah kapasitansi tangan.
Kapasitor harus diisolasi dari kenop pintu.
Untuned Coil

Saya menggunakan ini pada radio baru-baru ini dengan sukses besar. Tapi saya
harus membuat kopling adjustable. Ini berarti hubungan ke panel depan untuk bergerak
coil lebih dekat dan lebih jauh dari tuning kumparan utama. Dalam radio ini, saya luka
25 putaran pada 1 inci (24mm) bentuk hub laba-laba. Pada awalnya, saya memiliki lebih
banyak berubah, tapi itu berlebihan bahwa saya tidak bisa mengendalikan. Jumlah
putaran yang dibutuhkan tergantung pada beberapa faktor, termasuk antena panjang,
kekuatan sinyal lokal, dan jumlah jarak koil dapat melakukan perjalanan. Saya sarankan
minimal 3 inci (75 mm) jarak perjalanan coil. Lebih lebih baik. Kumparan juga dapat
diputar pada sumbu untuk mengontrol kopling. Ini, dengan cara, adalah dasar
variocoupler.

Fixed Antenna Coil With Taps

Di sini kita memiliki situasi di mana Anda menempatkan kumparan antena dalam
posisi tetap, mungkin satu atau dua inci dari kumparan utama. Koil bisa menjadi
maksimal 25 ternyata seperti dalam contoh di atas, dengan dua keran, pada 15 dan 5
putaran. Semakin tinggi di band Anda pergi, semakin sedikit berubah Anda akan perlu.
Saya menggunakan ini di lain penerima dengan hasil yang baik.

Series Capacitor To The Antenna Coil

Dalam konfigurasi ini Anda menggunakan kapasitor (biasanya 365pF) secara seri
dengan kumparan cukup kecil (seperti 25 giliran MW, kurang untuk SW). Kapasitor akan
mengurangi sinyal yang mencapai koil. Ini adalah cara yang non-mekanik yang baik
untuk menyesuaikan kopling.

Series Resonant Tuned

Sebuah rangkaian resonan seri adalah cara waktu diuji untuk membangun
sebuah sirkuit masukan. Untuk band MW, jumlah kapasitansi dan induktansi cukup
besar. Menurut pendapat saya, ini adalah sirkuit yang baik untuk regen set gelombang
pendek.

Series & Parallel Resonant Tuned

Saya rasa ini adalah yang terbaik antena tuner. Beberapa akan mengenali sirkuit
ini dari beberapa saya dx kristal set. Kedua ini dan sirkuit Seri Resonant Tuned
membutuhkan banyak jarak kopling dari kumparan utama. Saya biasanya membangun
ini pada dua basis sehingga jarak yang dapat dengan mudah disesuaikan. Jika regen
Anda akan digunakan sebagai radio 1AD, kemudian menggunakan sirkuit ini.
D. AGC (AUTOMATIC GAIN CONTROL)
Automatic Gain Control (AGC) merupakan suatu rangkaian yang mampu
mengatur penguatan pada suatu sistem dan mampu mengontrolnya secara automatis .
Rata-rata level sinyal keluaran merupakan feedback untuk mengatur gain agar sesuai
dengan range level sinyal masukan yang sesuai dengan kemampuan sistem penerima.
Cara kerja AGC, Sinyal yang akan dikontrol (output detektor di radio ) ke dioda
dan kapasitor, yang mana akan memproduksi tegangan DC yang paling tinggi. Ini
diumpankan ke Blok RF untuk merubah bias mereka, lalu merubah gainnya. Semua
tahap kontrol gain terjadi sebelum deteksi sinyal, tetapi mungkin untuk meningkatkan
kontrol gain dengan menambahkan tahap kontrol gain setelah deteksi sinyal.

Blok diagram AGC

Sinyal input diperkuat oleh Variable Gain Amplifier ( VGA ) , yang gain
dikendalikan oleh VC sinyal eksternal . Output dari VGA dapat lebih diperkuat oleh tahap
kedua untuk menghasilkan dan tingkat yang memadai Vo . Beberapa parameter sinyal
output , seperti amplitudo , frekuensi carrier , indeks modulasi atau frekuensi , yang
dirasakan oleh detektor ; setiap komponen yang tidak diinginkan disaring dan Sinyal sisa
dibandingkan dengan sinyal referensi. Hasil perbandingan digunakan untuk
menghasilkan kontrol tegangan ( Vc ) dan menyesuaikan gain dari VGA .
 Fungsi Transfer AGC Ideal

Untuk input rendah sinyal AGC dinonaktifkan dan output adalah fungsi linear dari
input, ketika output mencapai nilai ambang batas ( V1 ) AGC menjadi operasi dan
mempertahankan tingkat output konstan sampai mencapai nilai ambang batas kedua (
V2 ) . Pada titik ini , AGC menjadi tidak berlaku lagi. Ini adalah biasanya dilakukan untuk
mencegah masalah stabilitas pada tingkat tinggi dari keuntungan.

Fungsi Transfer AGC yang sebenarnya

Garis A , B , C merupakan sistem yang tidak memiliki AGC diterapkan . Output

meningkat secara linear dengan sinyal input sampai titik B tercapai , ketika beberapa
elemen dalam overloads rantai sinyal dan menjadi non- linear.

Umumnya dari titik B ke C sinyal output terdistorsi dan , kecuali sinyal input
berkurang, sistem tidak dapat digunakan. Peningkatan nilai ini meningkatkan kemiringan
garis A ke B dan mengurangi tingkat sinyal input di mana sinyal mendistorsi.

Garis A , D , E merupakan sistem yang memiliki AGC diterapkan . Slope A , D lebih

besar dari kesatuan dan menunjukkan bahwa AGC memiliki gain sebelum detektor AGC .
Transisi dari linear untuk output konstan pada D dikenal sebagai AGC ' knee ' atau
Threshold . Dari D sampai E tingkat output tidak meningkatkan respon terhadap
peningkatan sinyal input . Bagaimana datar bagian dari garis D ke E adalah tergantung
pada keseluruhan gain loop AGC dan disebut " AGC SLOPE".
E. BASIC SUPERHETERODYNE

Sebuah penerima superheterodyne bekerja pada prinsip penerima memiliki lokal

osilator disebut osilator frekuensi variabel atau VFO yang mempertahankan perbedaan
konstan antara dirinya dan frekuensi yang diterima menghasilkan frekuensi menengah
konstan

Ini adalah sedikit seperti memiliki pemancar kecil yang terletak di dalam
penerima. Sekarang jika kita masih memiliki tahap TRF kami tapi kemudian mencampur
sinyal yang diterima dengan VFO kami mendapatkan dua sinyal lain. (VFO + RF) dan
(VFO - RF).

Dalam radio am tradisional di mana sinyal yang diterima di kisaran 540 Khz 1650
Khz sinyal VFO selalu 455 Khz konstan lebih tinggi atau 995 Khz ke 2105 Khz.

Beberapa keuntungan muncul dari ini dan kami akan menggunakan contoh
sebelumnya dari sinyal dari 540 Khz:

(a) sinyal input tahap menyetel ke 540 Khz. Saluran yang berdekatan tidak peduli
begitu banyak sekarang karena hanya sinyal untuk mendiskriminasikan disebut jika
gambar. Pada 540 Khz VFO ini di 995 Khz memberikan perbedaan konstan 455 Khz
yang disebut frekuensi IF. Namun frekuensi yang diterima dari VFO + jika juga akan
mengakibatkan jika frekuensi, yaitu 995 Khz + 455 Khz atau 1450 Khz, yang disebut jika
gambar.

Dengan kata lain, jika sinyal ada di 1450 Khz dan dicampur dengan VFO dari 995
Khz kita masih mendapatkan jika dari 1450-995 = 455 Khz. Penerimaan sinyal ganda.
Setiap rangkaian disetel wajar dirancang untuk 540 Khz harus dapat menolak sinyal pada
1450 Khz. Dan sekarang adalah satu-satunya tujuan dari tahap rf masukan.

(b) Setiap saat kita akan selesaikan dengan jika sinyal dari 455 Khz. Hal ini relatif
mudah untuk merancang tahapan untuk memberikan amplifikasi konstan, bandwidth
yang wajar dan faktor bentuk yang wajar pada satu frekuensi konstan ini. Desain radio
menjadi agak disederhanakan tapi tentu saja bukan tanpa masalah yang terkait.

Penerima superheterodyne dikembangkan untuk memperbaiki selektivitas

saluran berbatasan (adjacent channel selectivity) ini dengan menempatkan bagian
terbesar dari selektivitas frekuensi pada tingkat-tingkat frekuensi antara (intermediate
frekuensi / IF) setelah konversi frekuensi yang pertama. Adalah jauh lebih mudah untuk
mendapatkan selektivitas ini pada intermediate frekuensi, karena rangkaian-rangkaian
tinggal tetap-ditala pada IF, dan tidak berubah-ubah meskipun dipilih stasiun-stasiun
yang berbeda.
Prinsip superheterodyne terjadi apabila jika dua buah sinyal sinusoida dengan
frekuensi berbeda dicampur, sehingga keduanya mengalikan atau saling menambah dan
sinyal keluaran akan mengandung komponen-komponen sinyal pada frekuensi –
frekuensi yang merupakan jumlah, selisih, dan masing-masing dari kedua frekuensi asal
tersebut. Juga akan terdapat campuran-campuran harmonisa dari sinyal-sinyal ini, tetapi
jika kedua frekuensi dasar dipilih dengan hati-hati, ini tidak akan saling mengganggu
(interference). Istilah superheterodyne adalah singkatan dari supersonic heterodyne,
yang dapat diartikan sebagai pembangkitan frekuensi-frekuensi campuran di atas batas
pendengaran.
 Penerima radio adalah merupakan salah satu pesawat elektronika yang
bekerjanya mengubah sinyal modulasi/ gelombang radio menjadi sinyal audio/getaaran
suara yang dapat di dengar oleh telinga manusia.

Berdasarkan system penerima-anya dibedakan menjadi dua macam yaitu:

1. Penerima radio Straight/langsung
2. Penerima radio Superheterodyne

Superheterodyne mempunyai arti secara harfiah adalah super berarti bermutu

tinggi, hetero berarti bermacam-macam, sedangkan dyne berarti tenaga.

Dalam superheterodyne ini terdapat rangkaian oscillator dan penguat frekuensi

menengah. Sehingga dengan jelas bahwa radio penerima superheterodyne mempunyai
ciri-ciri fisik antara lain sebagai berikut :

1. Mempunyai oscillator sebagai pembangkit frekuensi tinggi.

2. Dapat menerima siaran dari pemancar yang jauh dan lemah sekalipun.
3. Mempunyai faktor selektivitas yang tinggi.
4. Mempunyai faktor sensitivitas yang besar sehingga dapat mengurangi gangguan-
gangguan yang terjadi.
5. Mempunyai faktor penguatan yang besar.

Bagian-bagian radio penerima superheterodyne adalah antenna, tuning, mixer,

oscillator, penguat frekuensi menengah, detektor, penguat AF, dan loudspeaker.
Susunannya adalah sebagaimana bagan di bawah ini :

Prinsip kerja dari rangkaian ini adalah antena menerima getaran audio radio dari berbagai
macam pemancar. Akan tetapi yang akan dipilih oleh rangkaian tuning adalah getaran
radio yang mempunyai frekuensi yang sama denga frekuensi tuning. Kemudian sinyal
yang diterima oleh rangkaian tuning dicampurkan dengan getaran tinggi dari rangkaian
oscillator di dalam rangkaian mixer. Pencampuran kedua sinyal tersebut akan
menghasilkan getaran frekuensi menengah atau sering disebut dengan Intermediate
Frequency atau disingkat IF. Sinyal ini kemudian diperkuat oleh penguat frekuensi
menengah (IF Amplifier) untuk di deteksi atau dipisahkannya sinyal suara dari getaran
frekuensi tinggi.

Sinyal suara yang telah dipisahkan oleh bagian detektor ini kemudian diumpankan ke
bagian penguat audio (penguat AF) untuk diperkuat. Dari bagian penguat AF ini baru
sinyal-sinyal tersebut diubah menjadi getaran suara oleh Speaker sehingga terdengarlah
siaran dari stasiun pemancar radio.

Sedangkan berdasarkan sinyal modulasinya dibedakan menjadi:

A. Penerima gelombang AM
B. Penerima gelombang FM
 Bagian-bagiannya sebagai berikut:

a) Bagian Antena

Fungsi antena pada penerima radio adalah untuk menerima/ menangkap belombang
radio yang dipancarkan oleh berbagai stasiun pemancar

b) Bagian Tuning/Pemilih

Bagian tuning sering disebut juga bagian tuner atau penala. Komponen utamanya
adalah lilitan email(kawat tembaga) dan kondensator (L.C). Fungsi bagian tuning pada
penerima radio adalah untuk memilih salah satu dari sekian banyak gelombang radio
(RF= radio frekuensi) yang telah diterima oleh antena melalui teknik resonansi.
(resonansi adalah peristiwa ikut bergetarnya suatu benda akibat adanya benda lain yang
bergetar).

c) Bagian Detektor

Komponen utama pada bagian detector adalah diode. Fungsi bagian detektor pada
penerima radio adalah untuk memisahkan sinyal informasi( AF= audio frekuensi) dari
sinyal pembawanya (RF= radio frekuensi).

d) Bagian Penguat AF ( audio frekuensi)

Komponen utama pada bagian penguat AF adalah transistor atau IC. Fungsi bagian
penguat AF pada penerima radio adalah untuk menguatkan sinyal informasi yang telah
dipisahkan oleh bagian detector.

e) Bagian alat suara

Fungsi bagian alat suara pada penerima radio adalah untuk mengubah sinyal informasi
(AF) menjadi getaran suara yang dapat didengar oleh telinga manusia.

f) Bagian Sumber Arus

Fungsi bagian sumber arus pada penerima radio adalah untuk memberi tenaga agar
radio dapat bekerja.

Perbedaan antara radio super heterodyne dengan radio straight adalah adanya:

1) Bagian Oscilator

Komponen utama bagian oscilator adalah lilitan kawat email dan kondensator. Fungsi
bagian Oscilator pada penerima radio adalah untuk mebangkitkan frekuensi tinggi
(RF=radio frekuensi).

2) Bagian Mixer

Komponen utamanya adalah transitor. Fungsi bagian mixer pada penerima radio adalah
untuk mencampur frekuensi dari antena (fa) dengan frekuensi yang dihasilkan oleh
oscillator(fo).

3) Bagian Penguat Frekuensi Menengah (IF= intermediate frekuensi)

Bagian penguat IF sering disebut juga penguat MF( medium frekuensi),komponen
utamanya adalah transistor dan transformator. Sedangkan fungsi bagian penguat IF
adalah untuk menguatkan frekuensi menengah sebesar 455 KHz.

Berikut ini adalah diagram blok dasar penerima superheterodyne. Perhatikan

tahap pertama adalah penguat RF dan mixer blok. Ini pada dasarnya adalah tahap mixer,
tetapi dalam banyak superheterodyne sirkuit juga berfungsi sebagai penguat RF.
Selanjutnya, rangkaian osilator lokal sering terdiri dari sirkuit merdu LC. Tuning kapasitor
untuk menyesuaikan frekuensi osilator bersekongkol melawan dengan kapasitor
variabel lain untuk filter LC broadband pada input dari tahap RF tuner untuk
memungkinkan penyesuaian simultan dari kedua kapasitor.

Ketika superhet ditemukan, butuh beberapa waktu untuk mengambil off karena
sirkuit yang diperlukan tabung lain untuk osilator lokal dan konsep itu sulit untuk
menjelaskan kepada teknisi radio pada saat itu. Meskipun demikian, desain superhet
cepat diadaptasi di semua radio komersial tahun 1930-an dan masih merupakan metode
yang umum untuk tuning di stasiun AM hari ini karena selektivitas unggulannya.
 BAB II
TRANSMITTER

A. DESAIN OSILATOR DENGAN O/P FREKUENSI AM

B. DESAIN OSILATOR DENGAN O/P FREKUENSI FM

Di dalam Tuner blok FM salah satunya terdapat rangkaian osilator, penguat RF

dan juga mixer, kita manfaatkan rangkaian osilatornya untuk dikuatkan sehingga jadilah
sebuah pemancar FM yang praktis dan memiliki ketahanan tinggi terhadap frekuensi
goncang, artinya meskipun dipancarkan terus menerus tidak ada pergeseran frekuensi
yang berarti, masih bisa stabil meskipun tidak dikendalikan dengan PLL. Inilah kelebihan
osilator yang terdapat pada tuner blok kalau tidak salah jenis osilatornya colppits, di
bawah ini gambar osilatornya.
C. RANGKAIAN PEMANCAR AM

Pemancar ini adalah dasar tetapi mampu mengijinkan transmisi audio bagi
suatu radio AM.Pemancar ini terdiri dari dari suatu RF osilator yang beroperasi
dalam pita pancaran AM, bersama-sama dengan suatu langkah modulator,
Memyampurkan audio yang masuk dan RF (Modulasi). Suatu sinyal keluar pada
Output, yang mempunyai suatu komponen AM yang dapat didengar radio penerima
AM yang berdekatan.

Pemancar terdiri dari Q1 tahap osilator dan modulator / tahap Q2

penyangga. Q1 bias melalui R1, R2, dan R3. L1, C3, dan C4 membentuk rangkaian
tangki dengan jaringan umpan balik C3-C4 memberikan umpan balik ke emitor Q1.
RF tegangan di persimpangan C3 dan L1 drive penyangga / modulator tahap Q2. Q2
bias oleh arus basis yang dihasilkan oleh RF pembetulan di dasar emitor Q2. C6
merupakan bypass RF dan AF kapasitor. C9, C10, dan L2 membentuk rangkaian
tangki untuk kolektor Q2. RF diambil dari persimpangan C9 dan C10 dan diumpankan
ke antena pendek-kawat. Audio diumpankan ke modulator Q2 melalui C8 dan isolasi
resistor R5 dan bercampur dengan sinyal RF dalam rangkaian kolektor Q2,
menghasilkan sinyal yang memiliki jumlah dan perbedaaan frekuensi jika pembawa
RF dan masukan AF bersama dengan sinyal pembawa.

Sinyal AM muncul di bagian kolektor Q2. Audio dengan tegangan RMS sama
dengan sekitar 0,7 kali tegangan kolektor Q2 diperlukan untuk modulasi penuh
output. Karena tingginya tingkat audio yang dibutuhkan, modulasi diperoleh dari
sirkuit ini agak terbatas dengan sumber audio konvensional karena beberapa volt
audio ke beberapa ratus ohm diperlukan. Rangkaian menunjukkan prinsip pemancar
AM, bagaimanapun, dan dengan tingkat drive yang cocok audio, menghasilkan sinyal
termodulasi AM baik.
D. RANGKAIAN PEMANCAR FM

Rangkaian pemancar FM sederhana atau mini FM transmitter ini dapat

beroperasi dengan sumber tegangan +3 volt dari 2 buah batere AA. Jarak pancaran
sekitar 50 meter cukup baik untuk pemancar kecil dengan sumber tegangan +3 volt
dari batere. Rangkaian pemancar FM sederhana ini dibangun dengan 2 buah
transistor yang masing-masing berfungsi sebagai penguat microphone dan sebagai
pemancar atau transmitter FM. Rangkaian pemancar FM mini ini diberi input dari
sebuah microphone kondenser atau microphone electret. Rangkaian pemancar FM
sederhana ini dapat dilihat beserta daftar komponen untuk membuat pemancar FM
tersebut pada gambar dibawah.

L1 adalah lilitan kawat email pada koker 1/4 inchi tanpa inti sebanyak 6-8 lilit
dengan kawat email 0,4 mm Rangkaian pemancar FM sederhana ini terdiri dari 2
bagian utama yaitu : Bagian pre-amplifier microphone, bagian ini berfungsi sebagai
penguat sinyal dari kondenser mic agar dapat di campur dengan frekuensi oscilator
FM. Rangkaian pre-amp mic ini dibangun dengan transistor Q1 2N3904 berupa
penguat tegangan 1 tingkat. Bagian transmitter FM, bagian ini berfungsi sebagai
pembangkit frekuensi carier FM sekaligus memancarkannya melaui antena.
Rangkaian ini dibangun dengan oscilator 1 transistor Q2 2N3904 dengan frekuensi
yang dapat diatur melalui C4. Untuk mendapatkan daya yang lebih dapat mengganti
transistor Q2 2N3904 dengan 2N5088 tanpa mengubah nilai dan bentuk rangkaian
yang ada. Frekuensi kerja rangkaian pemancar FM sederhana ini berada pada band
frekuensi radio 87 MHz hingga 108 MHz, untuk kondisi aman sebaiknya diset di
range bawah dari penerima radio FM. Seting frekuensi kerja unutk rangkaian
pemancar FM sederhana ini dilakukan dengan mengatur tuas kapasitor variabel
(trimer kapasitor) C4 hingga diterima dengan baik pada range frekuensi FM tersebut.
Rangkaian pemancar FM sederhana ini dapat diaplikasikan sebagai microphone
wireless dengan penerima berupa radio penerima FM.
