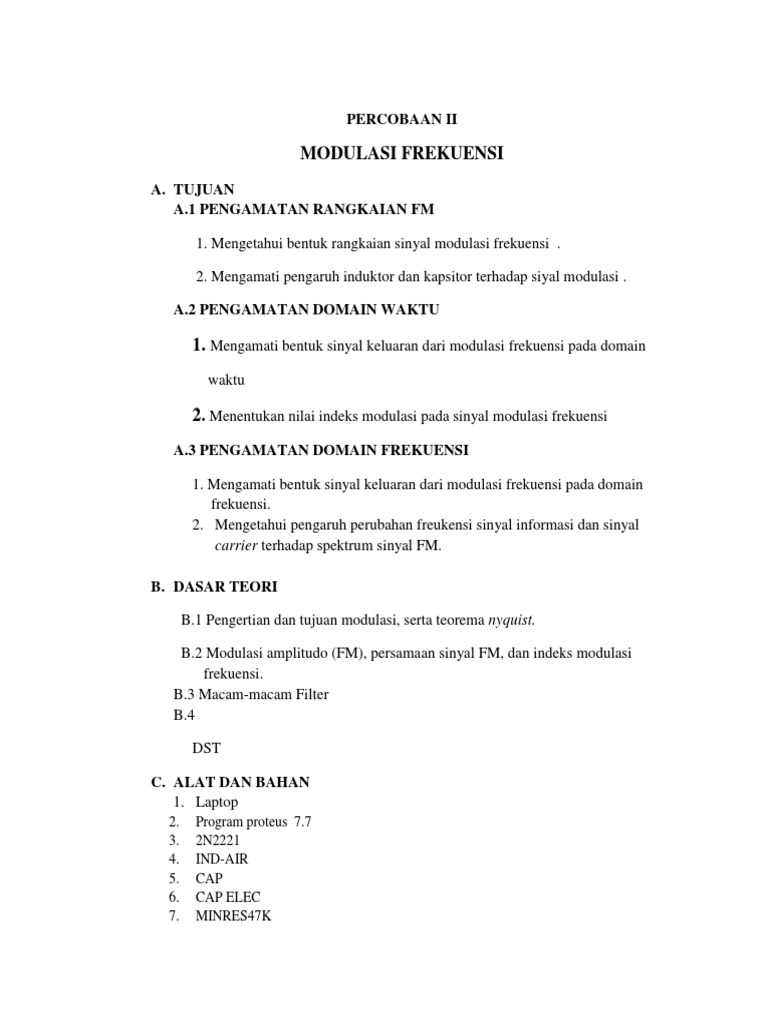

PERCOBAAN II

MODULASI FREKUENSI
A. TUJUAN
A.1 PENGAMATAN RANGKAIAN FM

1. Mengetahui bentuk rangkaian sinyal modulasi frekuensi .

2. Mengamati pengaruh induktor dan kapsitor terhadap siyal modulasi .

A.2 PENGAMATAN DOMAIN WAKTU

1. Mengamati bentuk sinyal keluaran dari modulasi frekuensi pada domain

waktu

2. Menentukan nilai indeks modulasi pada sinyal modulasi frekuensi

A.3 PENGAMATAN DOMAIN FREKUENSI

1. Mengamati bentuk sinyal keluaran dari modulasi frekuensi pada domain

frekuensi.
2. Mengetahui pengaruh perubahan freukensi sinyal informasi dan sinyal
carrier terhadap spektrum sinyal FM.

B. DASAR TEORI

B.1 Pengertian dan tujuan modulasi, serta teorema nyquist.

B.2 Modulasi amplitudo (FM), persamaan sinyal FM, dan indeks modulasi
frekuensi.
B.3 Macam-macam Filter
B.4

DST

C. ALAT DAN BAHAN

1. Laptop
2. Program proteus 7.7
3. 2N2221
4. IND-AIR
5. CAP
6. CAP ELEC
7. MINRES47K
 8. MINRES220R
9. Program MATLAB 2013 a
10. GUI Frequency Modulation Demo

D. LANGKAH PERCOBAAN

D.1 PENGAMATAN RANGKAIAN FM

1. Hidupkan computer yang akan digunakan
2. Buka program PROTEUS

Gambar 1. Tampilan isis proteus

3. Klik pick from libraries

Gambar 2. Tampilan pick from libraries

 4. Buat rangkaian frekuensi modulasi

Gambar 3. Rangkaian FM
5. Klik tombol “run” pada tampilan isis proteus

6. Tentukan parameter sinyal informasi (amplitudo dan frekuensi) pada blok

Modulating Signal.
7. Tentukan parameter sinyal carrier (amplitudo dan frekuensi) pada blok
Carrier Signal.
8. Amati bentuk sinyal keluaran dan catat hasil percobaan pada tabel 2.1.
9. Ulangi pengamatan pada keluaran sinyal FM dengan frekuensi sinyal
informasi yang berbeda.

D.2 PENGAMATAN DOMAIN WAKTU

1. Hidupkan Komputer yang akan digunakan.
2. Buka program MATLAB.

Gambar 4. Tampilan Command Window

3. Ketik “guide” pada command window di program MATLAB.

Gambar 5. Tampilan Command Window

4. Buka file GUI Frequency Modulation Demo dengan format *m file atau *fig.

Gambar 6. Tampilan GUI Frequency Modulation Demo

5. Klik tombol “run” pada tampilan GUI atau editor.

(a)

(b)

Gambar 4a dan 4b. Tampilan GUI Frequency Modulation

6. Tentukan parameter sinyal informasi (amplitudo dan frekuensi) pada blok

Modulating Signal.
7. Tentukan parameter sinyal carrier (amplitudo dan frekuensi) pada blok Carrier
Signal.
8. Klik tombol Time Domain pada GUI untuk menampilkan keluaran sinyal FM
pada domain waktu.
9. Amati bentuk sinyal keluaran dan catat hasil percobaan.
 10. Ulangi pengamatan pada keluaran sinyal FM dengan frekuensi sinyal informasi
yang berbeda.

D.2 PENGAMATAN DOMAIN FREKUENSI

1. Ikuti langkah 1 sampai 7 pada sub percobaan I.
2. Klik tombol Spectrum pada GUI untuk menampilkan keluaran sinyal FM pada
domain frekuensi.
3. Amati bentuk sinyal keluaran dan catat hasil percobaan.
4. Ulangi pengamatan spektrum sinyal FM dengan frekuensi sinyal informasi dan
carrier yang berbeda
E. DATA HASIL PERCOBAAN

1. Data frekuensi Rendah

C1= 10 pF
C3= 68 pF
L1=430 uH

2. Data Frekuensi Sedang

C1= 12 pF
C3= 70 pF
L1=432 uH
3. Data Frekuensi Sedang

C1= 15 pF

C3= 73 pF

L1=435 uH

Tabel 2.2 hasil pengamatan domain waktu.

Sinyal informasi 1 Sinyal carrier 1

Vm = 1(Volt) Vc = 1(Volt)
fm = 1 (Hz) fc = 48(Hz)
Sinyal informasi 2 Sinyal carrier 2
Vm = 1 (Volt) Vc = 1 (Volt)
fm = 2(Hz) fc = 48 (Hz)

Sinyal informasi 3 Sinyal carrier 3

Vm = 1 (Volt) Vc =1 (Volt)
fm = 3 (Hz) fc =48 (Hz)
Sinyal informasi 4 Sinyal carrier 4
Vm =1 (Volt) Vc = 1 (Volt)
fm = 4 (Hz) fc = 48 (Hz)

Sinyal informasi 5 Sinyal carrier 5

Vm = 1 (Volt) Vc = 1 (Volt)
fm = 5 (Hz) fc = 48(Hz)
Sinyal informasi 6 Sinyal carrier 6
Vm = 1 (Volt) Vc = 1 (Volt)
fm =6 (Hz) fc = 48(Hz)

Sinyal informasi 7 Sinyal carrier 7

Vm =1 (Volt) Vc = 1 (Volt)
fm = 7 (Hz) fc = 48 (Hz)
Sinyal informasi 8 Sinyal carrier 8
Vm = 1 (Volt) Vc = 1 (Volt)
fm = 8 (Hz) fc = 48(Hz)

Sinyal informasi 9 Sinyal carrier 9

Vm =1 (Volt) Vc = 1 (Volt)
fm =9 (Hz) fc = 48 (Hz)

Sinyal informasi 10 Sinyal carrier 10

Vm = 1 (Volt) Vc = 1 (Volt)
fm = 10 (Hz) fc = 48 (Hz)
Tabel hasil 2.3 pengamatan domain frekuensi.

Sinyal informasi 1 Sinyal carrier 1

Vm = 1 (Volt) Vc = 1 (Volt)
fm =10 (Hz) fc = 48(Hz)

Sinyal informasi 2 Sinyal carrier 2

Vm = 1 (Volt) Vc = 1 (Volt)
fm = 10(Hz) fc = 53 (Hz)

Sinyal informasi 3 Sinyal carrier 3

Vm = 1 (Volt) Vc = 1(Volt)
fm =10 (Hz) fc = 56 (Hz)
Sinyal informasi 4 Sinyal carrier 4
Vm = 1 (Volt) Vc = 1 (Volt)
fm = 10 (Hz) fc = 59(Hz)

Sinyal informasi 5 Sinyal carrier 5

Vm =1 (Volt) Vc = 1 (Volt)
fm =10 (Hz) fc = 61 (Hz)
Sinyal informasi 6 Sinyal carrier 6
Vm = 1 (Volt) Vc = 1(Volt)
fm = 10 (Hz) fc = 64 (Hz)

Sinyal informasi 7 Sinyal carrier 7

Vm = 1 (Volt) Vc = 1 (Volt)
fm = 10(Hz) fc =67 (Hz)
Sinyal informasi 8 Sinyal carrier 8
Vm = 1 (Volt) Vc = 1 (Volt)
fm = 10 (Hz) fc =70 (Hz)

Sinyal informasi 9 Sinyal carrier 9

Vm = 1 (Volt) Vc = 1 (Volt)
fm = 10 (Hz)M fc = 73 (Hz)

Sinyal informasi 10 Sinyal carrier 10

Vm = 1 (Volt) Vc = 1 (Volt)
fm =10 (Hz) fc = 76 (Hz)
 F. ANALISA DATA

2.1. Analisa rangkaian

1. Analisa sinyal domain waktu.

Diketahui:

Sinyal informasi Sinyal carrier

Vm = …(volt) Vc = …(volt)
fm = … (Hz) fc = … (Hz)

(Gambar sinyal) (Gambar sinyal)

Persamaan sinyal: Persamaan sinyal:

Sm(t) = … Sc(t) = …

Persamaan sinyal FM:

SFM(t) = …

(Gambar sinyal FM)

Indeks modulasi FM:

β = (fc-fm)/fc = …
 Tabel analisa sinyal domain waktu:
Sinyal Informasi Sinyal Carrier Indeks
No Vm Fm Sm(t) Vm fm Sc(t) SFM(t) Modulasi
(volt) (Hz) (volt) (Hz) (β)

1
2
3
4
5
6
7
8
9
10

2. Analisa sinyal domain frekuensi

Diketahui:

Sinyal informasi Sinyal carrier

Vm = …(volt) Vc = …(volt)
fm = … (Hz) fc = … (Hz)

(Gambar sinyal) (Gambar sinyal)

Persamaan sinyal: Persamaan sinyal:

Sm(t) = … Sc(t) = …

Persamaan sinyal FM:

SFM(t) = …

(Gambar spektrum FM)

Tabel analisa sinyal domain frekuensi:

Sinyal Informasi Sinyal Carrier
No Vm fm Sm(t) Vm fm Sc(t) SFM(t)
(volt) (Hz) (volt) (Hz)
 1
2
3
4
5
6
7
8
9
10

Analisa pengaruh perubahan freukensi sinyal informasi dan sinyal carrier terhadap
spektrum sinyal FM…

G. KESIMPULAN
Tuliskan kesimpulan yang didapat dari analisa percobaan.
