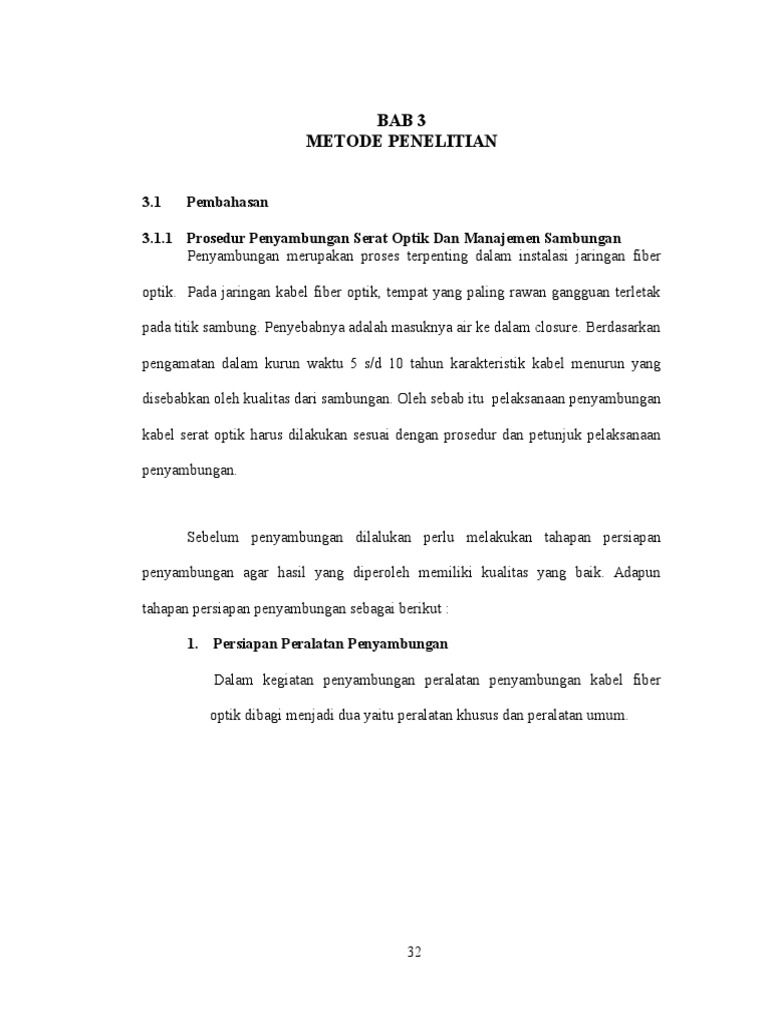

BAB 3
METODE PENELITIAN
3.1 Pembahasan
3.1.1 Prosedur Penyambungan Serat Optik Dan Manajemen Sambungan

Penyambungan merupakan proses terpenting dalam instalasi jaringan fiber
optik. Pada jaringan kabel fiber optik, tempat yang paling rawan gangguan terletak
pada titik sambung. Penyebabnya adalah masuknya air ke dalam closure. Berdasarkan
pengamatan dalam kurun waktu 5 s/d 10 tahun karakteristik kabel menurun yang
disebabkan oleh kualitas dari sambungan. Oleh sebab itu pelaksanaan penyambungan
kabel serat optik harus dilakukan sesuai dengan prosedur dan petunjuk pelaksanaan
penyambungan.
Sebelum penyambungan dilalukan perlu melakukan tahapan persiapan
penyambungan agar hasil yang diperoleh memiliki kualitas yang baik. Adapun
tahapan persiapan penyambungan sebagai berikut :
1. Persiapan Peralatan Penyambungan
Dalam kegiatan penyambungan peralatan penyambungan kabel fiber
optik dibagi menjadi dua yaitu peralatan khusus dan peralatan umum.
32
33
a. Peralatan Khusus
Gambar 1 Peralatan Khusus Penyambungan Fiber Optik

Sumber: OverviewJaringan FTTH Modul PT. Telekomunikasi
Indonesia, 2013
Tabel 3.1 Fungsi Peralatan Khusus Fiber Optik

Peralatan Fungsi
Alat yang berfungsi untuk
Fiber Cleaver
memotong Cladding
Sheath Cutter
megupas lapisan Kulit PE
Lap Cutter
megupas lapisan Kulit PE
TubeCutter
memotong lapisan tube
Alat yang berfungsi
FusionSplicer menyambung fiber optik dengan
cara dilebur ( fusi)

FiberLock Alat yang berfungsi untuk
menyambung fiber optik dengan

34
cara mekanik (tekan dan kontak)

Indonesia,2013
b. Peralatan Umum
Gambar 2 Peralatan Umum Penyambungan

Indonesia, 2013
2. Persiapan Material Penyambungan
Material penyambungan adalah bahan-bahan yang akan habis
digunakan dalam kegiatan penyambungan. Adapun material
penyambungan sebagai berikut :

35
Gambar 3 Material Penyambungan

Indonesia, 2013
3. Pelaksanaan Penyambungan
Pelaksanaan penyambungan pada bagian ini berfokus kepada
persiapan kabel serat optik yang akan dilakukan penyambungan. Adapun
tahapan pelaksanaan penyambungan sebagai berikut :
a. Kupas kulit kabel dengan menggunakan LupsheatCutter, panjang
kupasan sesuaikan dengan jenis penyambungan yang dipakai seperti
gambar berikut:
Gambar 3.4 Struktur Lapisan Serat Optik

Sumber: OverviewJaringan FTTH Modul PT.
Telekomunikasi Indonesia, 2013
b. Ambil salah satu ujung fiber optik kemudian kupas pelindung fiber
optik (primary dan secondarycoating) tersebut dengan fiberstripper,
panjang ujung fiber optik yang dikupas kurang lebih 4 cm.

36
Gambar 3.5 Pengupasan Fiber Coating

c. Ambil salah satu ujung kabel fiber optik kemudian pasang sleeve
protector.
d. Bersihkan ujung fiber optik tersebut (untuk menghilangkan primary
coating pada permukaan cladding) dengan tissue yang telah dibasahi
dengan alkohol 96% seperti gambar berikut ini.
Gambar 3.6 Pembersihan Serat Optik

Indonesia, 2013
e. Potong ujung fiber optik tersebut dengan Fiber cutter/Fiber cleaver.
f. Periksa hasil potongan dan pembersihan kabel fiber optik pada
monitor splicer:
37
Gambar 3.7 Hasil Potongan dan Pembersihan Kabel Fiber Optik

g. Bila hasil potongan maupun pembersihan berhasil baik maka proses
penyambungan dapat dilaksanakan oleh mesin secara otomatis,
namun bila hasil potongan dan/atau pembersihan tidak baik maka
proses diatas akan dinyatakan oleh mesin bad dan harus diulang poin
b,d dan e1.

h. Selanjutnya penyambungan dapat dilaksanakan untuk core
berikutnya, dengan memperhatikan kode warna dari masing-masing
fiber optik jangan sampai tertukar.

i. Untuk fusionsplice yang berjalan otomatis bila hasil pemotongan baik
maka tidak memunculkan message error pada layar monitor.
3.1.2 Penyambungan dengan Fusion Splicer
Penyambungan FusionSplicing merupakan salah satu teknik penyambungan
serat optik. Penyambungan dilakukan dengan cara serat optik dilebur dengan alat fusi
(fusion splicer) sehingga serat optik tersambung dengan sempurna. Untuk
melaksanakan penyambungan dengan fusionsplice urutan pekerjaannya diantaranya
sebagai berikut:
38
Gambar 3.8 Tahapan Penyambungan FusionSplicing

Sumber: Overview Jaringan FTTH Modul PT. Telekomunikasi Indonesia, 2013
Setelah persiapan penyambungan dilaksanakan, laksanakan penyambungan
splicingmachine sebagai berikut:
1. Nyalakan fusionsplicingmachine dengan memindahkan posisi switchon
sampai lampu pilot menyala.

2. Buka canopy sehingga lampu pilot padam, tarik kunci chuck sehingga
kedua mechanical chuck terbuka.

3. Tempatkan kedua ujung fiber optik yang akan disambungkan pada V
groove dari setiap mechanicalchuck dari splicingmachine. (Pada saat
penempatan harus tepat pada lekuk V groove dan ujung fiber optik jangan
menyentuh benda apapun).

39
Gambar 3.9 Penempatan Fiber pada V-Groove (Tampak Samping)

Sumber: Overview Jaringan FTTH Modul PT. Telekomunikasi Indonesia,
2013
4. Tutup mechanicalchuck secara perlahan sehingga fiber tadi terjepit oleh
mechanicalchuck.
5. Tutup canopy kemudian tekan tombol set sehingga fusionsplicing
melaksanakan alignment-nya secara otomatis dan melaksanakan peleburan.

6. Jika peleburan telah selesai buka canopy dan pindahkan fiber tersebut ke
alat heater kemudian geser sleeveprotector tepat di tengah-tengah
sambungan.
7. Periksa hasil penyambungan, dengan melihat layar monitor.
Gambar 3.10 Gambar Hasil Sambungan

Sumber: OverviewJaringan FTTH Modul PT. Telekomunikasi Indonesia,
2013
40
8. Bila penyambungan berhasil dengan baik periksa redaman yang terjadi
pada sambungan tersebut (batasan redaman maksimum adalah 0,1
dB/splice), bila hasil ukuran melebihi batas redaman maka penyambungan
diulang.
9. Dalam fusion splicing mungkin terjadi fiber core misaligment dan
fibernonconcentricity hal ini dapat diatasi dengan langkah-langkah sebagai
berikut :
a. Mengurangi waktu lebur (fusiontime), sehingga hanya sedikit saja
bagian fiber optik yang meleleh.

b. Mengurangi panjang ujung fiber optik pada fusion machine, sehingga
ujung fiber optik hanya bergerak sedikit saja selama proses peleburan.
c. Mempergunakan kompensating program yaitu pengaturan pergerakan
(shift) fiber optik dengan methoda IAS (InternationalAxisShift).
3.1.3 Penyambungan Kabel Berbeda Jenis
Dalam implementasi dilapangan penyambungan kabel berbeda jenis
kemungkinan besar akan terjadi. Ada penyambungan kabel yang tidak di ijinkan yaitu
Kabel RibbonLooseTube dengan Kabel SCPT, Kabel Drop dengan Kabel SCPT tanpa
dengan terminasi, dan Kabel Drop dengan Kabel LooseTube tanpa dengan terminasi.
Kemungkinan penyambungan yang akan terjadi sebagai berikut:
1. Penyambungan kabel RibbonLooseTube dengan kabel
LooseTubenonRibbon
2. Penyambungan kabel LooseTube dengan kabel SCPT
Cara penyambungan kabel RibbonLooseTube dengan kabel
LooseTubenonRibbonadalah :
41
1. Core kabel LooseTube di ribbonise per 12 core terlebih dahulu kemudian
di splicing/disambung dengan kabel ribbon dengan jumlah core yang
sama. Probabilitas kualitas hasil splicing 80-90 %.
2. Kabel Ribbon diurai per core kemudian disambungkan satu per satu
dengan core kabel loosetube. Pekerjaan ini memerlukan waktu yang lebih
lama, hanya tingkat keberhasilan splicing 100%.
Untuk penyambungan kabel loosetube dengan kabel SCPT dilakukan satu per
satu sesuai urutan core pada masing-masing tipe kabel.Bila masih terdapat core pada
kabel loosetube yang belum tersambung maka penyambungan kabel loosetube
tersebut dilanjutan dengan core kabel SCPT berikutnya.
3.1.4 Penyambungan Spliceon Connector
Penyambungan splice on connector merupakan salah satu penyambungan
penting dalam instalasi jaringan akses serat optik. Berbeda dengan penyambungan
core to core, penyambungan ini dilakukan dengan menyambungankan serat optik
yang ada di kabel drop core dengan connector. Tahapan penyambungan
spliceonconnector sebagai berikut :
1. Persiapan Alat
Untuk melakukan penyambungan splice on connector maka alat-alat
yang diperlukan sebagai berikut :
Tabel 3.2 Alat Penyambungan Fiber Optik

42
No Nama Alat Gambar

1 UnitSplicer
2 FiberCleaver
(masing-masing
holder sambung
lurus dilepas)
3. FiberStripper
4. DropFiberStripper
5. Tang Potong
6. Tang Kombinasi
7. TissueOptic
8. Alcohol 95%
43
No Nama Alat Gambar

9. Lakban
10. Sepasang Holder

SOC

Indonesia, 2013
2. Langkah Pengerjaan
Untuk pengerjaan spliceonconnector maka pengerjaan dibagi menjadi
dua tahapan:
1. Penanganan Connector
a. Siapkan lakban 5 – 10 cm untuk mengambil sisa potongan serat
optik
b. Tempatkan ferrule subassembly pada holder SC titik merah
menghadap ke atas.
c. Kupas coatingferrulesubassembly / pigtail sampai pangkal atau
2.5cm menggunakan fiber striper dan bersihkan alcohol.

d. Potong serat optik dengan menempatkan holder SC pada
spacefibercleaver kemudian tempatkan pada spacesplicer kanan
untuk proses penyambungan

2. Penanganan Kabel DropCore
100 mm, potong menggunakan tang kombinasi. Masukan 3 bagian
komponen spliceconnector secara urut yaitu Screwcap - Boot -
Sleeve.
44
Gambar 3.11 Komponen SpliceConnector

Indonesia, 2013
Setelah dimasukan bagian komponen spliceconnector lakukan
langkah-langkah sebagai berikut :

a. Kupas dropfiber menggunakan dropfiberstripper 4,5cm
Gambar 3.12 Kupas DropCore

Indonesia, 2013
b. Tempatkan ujung kabel drop pada holder HS-IN
Gambar 3.13 Penempatan Kabel DropCore pada Holder

45

Indonesia, 2013
c. Pilih serat fiber berwarna biru yang lainnya dipotong /dibuang
Gambar3.14PenempatanKabel Drop Core

yangakanDigunakanpada Holder (Biru)
Indonesia, 2013
d. Kupas coating menggunakan fiberstripper lalu bersihkan
menggunakan alcohol.
Gambar 3.15Stripper
Indonesia, 2013
Gambar 3.16 Membersihkan Core dengan Alkohol

Indonesia, 2013
46
e. Potong serat optik dengan menempatkan holder HS-IN pada
space fiber clipper hasilnya pindahkan ke spacesplicer kiri,
untuk proses penyambungan.
Gambar 3.17 Potong Serat Optik pada FiberCleaver

Indonesia, 2013
3. Proses Penyambungan
Proses penyambungan splice on connector sebagai berikut :
a. Sambung ujung serat dengan menggunakan fusionsplice dengan 1x arc

b. Lepas hasil sambungan dari kedua holder secara perlahan, ujung
konektor arahkan vertikal ke bawah

c. Lindungi hasil sambungan dengan protectionsleeve lalu panaskan
d. Lakukan proses pendinginan dengan mengarahkan konektor vertikal
ke bawah
e. Pasangkan boot salah satu bagian yang ada tanda panah nya ada di
atas dengan ferrulesubassembly dorong hati-hati sampai mengunci
kedua sisinya
f. Kunci screwcap
g. Pasang Grip
47
Gambar 3.18 Proses Penyambungan SOC

Indonesia, 2013
4. Manajemen Hasil Sambungan di Casette
Manajemen hasil sambungan di casette penting dilakukan, adapun tujuan
dari prosedur penempatan sambungan di kaset yaitu, mengamankan
sambungan agar tidak mudah patah/putus kembali, mengatur letak
sleeveprotector sesuai urutan, agar mudah dalam oprasi dan pemeliharaan
dan mengatur alur fiber optik sesuai dengan rute putaran yang tersedia,
agar tidak ada bending.
Pada saat menempatkan sambungan telah diperhitungkan hal-hal
sebagai berikut:
a. Kabel masuk /keluar (in/out) pada jalur kaset/cassette telah dikupas
sampai loosetube dan ditempatkan pada penjepit losetube

b. Panjang fiber optik yang terbuka dari loosetube sepanjang 890mm
untuk sambungan ke 1 – 6, dan 670mm untuk sambungan ke 7 – 12.

48
Gambar 3.19 Aturan Input/Output Kabel dalam Casette

Indonesia, 2013
c. Setelah dilakukan penyambungan posisikan fiber optik lurus dan rapih
(tidah ada yang terpilin). Lihatlah gambar di bawah ini.
Gambar 3.20 Penempatan Sambungan pada Casette

Indonesia, 2013
49
d. Setelah tidak ada yang terpilin, buatlah loop (lingkaran) dari fiber
optik sebanyak 4 loop untuk sambungan ke 1 – 6 dan sebanyak 3 loop
untuk sambungan ke 7 – 12 (lihat gambar)
Gambar 3.21 Aturan Looping Sambungan pada Casette

Indonesia, 2013
e. Susun sambungan sesuai susunan berikut:
f. slot 1 diisi dengan core 1 dan core 2
g. slot 2 diisi dengan core 3 dan core 4
h. slot 3 diisi dengan core 5 dan core 6
i. slot 4 diisi dengan core 11 dan core 12
j. slot 5 diisi dengan core 9 dan core 10
k. slot 6 diisi dengan core 7 dan core 8
Gambar 3.22 Penampang Cassete dan Aturan Penempatan

Sambungan
Indonesia, 2013
50
3.1.5 Prosedur Penutupan Closure
Closure atau selongsong sambungan kabel dipakai untuk menutup hasil
sambungan.Banyak closure atau sarana sambung kabel yang dapat digunakan yang
salah satu komponennya terdiri dari mainsleeve atas, mainsleeve bawah, clampingbar
atas, clampingbar bawah, fiber sheet, dan cover.Prosedur penutupan dilakukan
apabila hal-hal di bawah ini sudah terpenuhi sebagai berikut:
Penempatan fiber optik di kaset/cassette sudah rapih (tidak kusut/melintir)
1. Fiber optik tidak melampaui alur dan bagian kaset

2. Kaset /cassette diikat dengan pengikat yang disediakan (aksesories closure)
3. Closure ditutup dengan main sleeve atas dan perhatikan agar seal /karet
pelindung kedap air terpasang rapih.

4. Kunci closure dengan clamp pengikat closure ( pada closuredump) atau
baut (pada closure 2 way)
Untuk perapihan dan penutupan closure diperlukan alat-alat sebagai
berikut:
1. HexDriver (kunci L)
2. Pemotong strengthMember (gunting baja)
3. Obeng
4. Pita ukur (meteran)
5. Gunting
6. Palu
Setelah seluruh alat-alat dipersiapkan maka kegiatan penutupan closure dapat
dilakukan. Adapun langkah-langkah penutupan closure sebagai berikut :
1. Persiapan Kabel dan Closure
a. Pasang baud dan pipa plastik untuk penyangga tray pada closure
bagian bawah
51
Gambar 3.23 Pasang Baud dan Pipa Plastik untuk Penyangga

Tray
Indonesia, 2013
b. Pasang klip ditempat yang sesuai pada dasar closure
Gambar 3.23 Pasang Klip

Indonesia, 2013
 Pasang dua buah sealing washer pada tiap ujung kabel.

52
 Pasang cabletie (tiewrap) warna hijau pada salah satu ujung dan
warna biru pada ujung lainnya (untuk membedakan arah kabel)

 Kupas kulit kabel sepanjang 180 cm. Urai loosetube.
 Bersihkan Jelly dengan menggunakan JellyCleaner
 Potong Filler dan buang. Jangan memotong strengthmember dulu.
 Kasarkan (amplas) 127 mm pada masing masing ujung kabel
menggunakan sarana yang telah tersedia.
2. Pemasangan Kabel dan Strain Relief
a. Isolasi kabel 3 cm dari ujung kulit kabel. Potong strengthmember 4,5
cm, pasang strengthmember pada klemnya dan kencangkan.
Gambar 3.24 Pasang StrenghtMember pada Klem

Indonesia, 2013
b. Pasang kabel pada klem menggunakan horseclamp, tambatkan
strengthmember dan kencangkan, pasang sepatu karet pada klem
Gambar 3.25 Pasang HorseClamp

Indonesia, 2013
53
3. Penanganan Kabel
a. Bersihkan kabel dari kotoran menggunakan tissue alkohol, amplas
kulit kabel agar permukaan kabel kasar.

b. Lilitkan sealingtape pada kabel diantara dua sealingwasher yang
ketebalannya melebihi diameter washer agar air tidak masuk kedalam
closure.
Gambar 3.26 Pelilitan SealingTape

Indonesia, 2013
c. Tutup lubang closure yang terbuka dan tidak digunakan untuk kabel
menggunakan plug yang dililit dengan sealingtape.
Gambar3.27Penutupan Lubang Closure

Indonesia, 2013
d. Terminal grounding dipasang sebelum kabel ditambatkan pada klem.

54
Gambar 3.28 Penambatan Grounding pada Klem

Indonesia, 2013
4. Persiapan Serat Optik
a. Kupas loosetube dengan menggunakan loosetubecutter, sisakan 50
mm dari ujung kupasan kabel. Bersihkan serat optik dari jelly.

b. Potong FlexibleTube sepanjang 838 mm. Masukkan serat optik
kedalam flexibletube .Flexibletube dan loosetubeoverlap + 25 mm
Gambar 3.29SlackCore dengan FlexibelTube

Indonesia, 2013
5. Penyambungan Serat Optik
a. Pasang Tray. Pasang Flexibletube sesuai urutan warna tube pada tray
dan kaitkan pada klip supaya rapi dan terhindar dari bending yang
terlalu kecil.
b. Buat mal supaya posisi sambungan sesuai tempatnya. Sambung kedua
ujung fiber menggunakan alat sambung (fusionsplicer /
mechanicalsplicer).
55
c. Setelah selesai penyambungan serat optik, tempatkan sambungan pada
tray dan gulung sisa serat pada tray. Tiap tray dapat menampung
maksimum 12 sambungan serat optik.
Gambar 3.30 Penempatan Sambungan pada Tray

Indonesia, 2013
d. Pasang penutup tray, rapikan fiber dan kencangkan ikatan flexibletube
dengan tiewrap pada tray.

e. Atur Flexibletube di dalam closure dan rapihkan.
f. Untuk penyambungan selanjutnya pasang tray berikutnya dan lakukan
proses penyambungan.Gambar berikut adalah gambar setelah selesai
penyambungan.
Gambar 3.31 Penutupan Tray

Indonesia, 2013
6. Penutupan Closure
a. Pasang sealingcord di kedua alur pada tutup closure bagian bawah.

56
Gambar 3.32 Pemasangan SealingCord

Indonesia, 2013
b. Pasang tutup dan kencangkan.Kencangkan baud closure dengan
menggunakan TorqueWrench (atur torquewrench pada 200-250 in-lbs
(2,9 Kgm-29 Nm).
Gambar 3.33 Penutupan Closure

Indonesia, 2013
c. Pasang 4 buah pengunci pada samping closure dan dorong dengan
tangan, untuk mengencangkan ketuk dengan palu
3.2 Operasi Jaringan FTTH
Operasi, pemeliharaan, dan migrasi (pembenahan) ODC dan ODP yang
merupakan kegiatan sangat penting. Hal ini disebabkan fungsi dari ODC dan ODP
sebagai Crossconnect antara kabel feeder dengan kabel distribusi melalui splitter 1:4
di ODC serta antara kabel distribusi dengan dropfiber arah pelanggan melalui splitter
1:8 di ODP.
57
3.2.1 Persyaratan Umum
Pada sistem operasi di ODC dan ODP diperlukan persyaratan umum agar hasil
pekerjaan operasional sesuai dengan standar yang ditetapkan serta memenuhi
persyaratan sebagai berikut :

1. Syarat levelsignal (redaman optik).
2. Syarat estetika (kerapihan).
3. Syarat cuntinuitascore (berurutan).
4. Syarat instalasi harus memperhatikan faktor bending.
5. Syarat identifikasi (labeling).
3.2.2 Operasi Optical Distribution Cabinet
Operasi ODC untuk jaringan FTTH GPON. Pada operasi ini di ODC dipasang
splitter 1:4 diantara portfeeder dan distribusi dengan tahapan sebagai berikut:
1. Buka pintu ODC menggunakan kunci yang tersedia.

2. Siapkan core fiber optik feeder dari arah FTM sampai dengan port feeder
di ODC, yakinkan optik tersebut sudah tembus dengan menggunakan
VFL (visualfaultlocator).
3. Setelah ditemukan/tembus hubungkan core fiber optik disisi FTM
tersebut dengan port OLT.

4. Siapkan splitter 1:4 disisi ODC dan lakukan pengetesan sebelum
diinstalasi dengan menggunakan VFL.

5. Hubungkan input splitter dengan portfeeder yang sudah di tes (poin 3).
6. Menggunakan OPM (OpticalPowerMeter) ukur keluaran splitter dengan
nilai level yang sesuai dengan redaman splitter 1:4.

7. Hubungkan outputsplitter ke arah ODP yang dituju melalui port distribusi
di ODC tersebut.
8. Untuk kelurusan antara ODP dengan port distribusi di ODC dapat
menggunakan VFL dari arah port ODP.

9. Simpan splitter 1:4 pada rumah splitter yang tersedia dan kabel konektor
splitter dirapihkan penarikannya serta dihindari adanya bending.

58
10. Beri label pada konektor splitter tersebut berupa identitas ODP.
11. Bersihkan ruangan/Iantai ODC dari seluruh material sampah sisa
instalasi.
12. Tutup kembali pintu ODC dengan rapat dan di kunci
13. Data port terpakai dicatat dan digunakan sebagai input pada sistem ITtool
jaringan fiber optik.
3.2.3 Operasi Optical Distibution Cabinet untuk Jaringan FTTx Core Murni
Pada operasi ini tidak diperlukan splitter tetapi berupa opticaljumper
(patchcord) untuk menghubungkan portfeeder dan distribusi di ODC. Jenis jaringan
ini hanya dipergunakan untuk pelanggan VIP atau bisnis yang menuntut kehandalan,
Bandwidth di atas 100 Mbps atau bersifat khusus (private), dengan tahap operasi
sebagai berikut :
1. Siapkan 2 core fiber optik feeder dari arah FTM sampai dengan
portfeeder di ODC, yakinkan optik tersebut sudah tembus dengan
menggunakan VFL (visualfaultlocator).

2. Setelah ditemukan/tembus hubungkan kedua core fiber optik tersebut
disisi FTM ke node disisi Centraloffice umumnya langsung ke port MEA
(MetroEthernetAccess). Untuk menghubungkan feeder dengan portmetro
digunakan patchcordduplex tanpa sambungan dengan konektor LC disisi
metro dan SC disisi port feeder yang panjangnya disesuaikan dengan
jarak antara metro dan portfeeder.

3. Di ODC, hubungkan portfeeder yang sudah di tes sesuai point 1,
menggunakan patchcordduplex (SC/SC) dengan panjang yang
disesuaikan dan dihubungkan ke port distribusi ke arah pelanggan
VIP/bisnis.
59
4. Beri tanda TX dan RX pada patchcord yang terpakai.

5. Beri label nama pelanggan VIP/bisnis tersebut pada patchcord di sisi port
distribusi.
3.2.4 Operasi Optical Distribution Point
Kegiatan operasi di ODP meliputi aktifitas pasang baru pelanggan FTTH
GPON atau FTTX VIP/bisnis. Operasi ODP aerial pelanggan baru FTTH GPON:
1. Pasang tangga alumunium di tiang dan ikat ujung tangga ke tiang sebagai
pengamanan
2. Gunakan alat pelindung diri (APD)
3. Buka tutup GDP.
4. Tes port di ODP menggunakan OPM.
5. Untuk jaringan FTTH GPON sampai dengan ODP hasil ukur berkisar
diantara -15 s/d -17 dbm.

6. Masukan kabel dropcore ke dalam ODP melalui jalur yang sudah
ditetapkan.
7. Masukan konektor dropcore (SOC atau Precon) ke port yang sudah di tes,
pasang label pelanggan.

8. Bersihkan bagian dalam ODP dari sisa material.
9. Tutup kembali dengan rapat ODP dan dikunci jika tersedia.
10. Rapihkan dropcore diluar ODP dengan diberi Spare secukupnya.
11. Data port terpakai dicatat dan digunakan sebagai input pada sistem ITtool
jaringan fiber optik.
3.2.5 Operasi Optical Distribution Wall dan Pedestal
Pengoperasian pelanggan baru pada ODP wall dan pedestal pada dasarnya
sama dengan ODP aerial. Perbedaannya pada penggunaan alat bantu tangga, untuk
kerapihan dan keamanan pada ODP walldropcore dimasukkan kedalam pipa
pelindung. Untuk jenis pelanggan VIP/bisnis dari ODP digunakan fiber optik kabel
60
kapasitas 6 atau 12 core dan disisi pelanggan disiapkan opticalterminalbox (OTB)
berdekatan dengan perangkat milik pelanggan.
1. Operasi Optical Dsitibution Point Pedestal Microduct
a. Persiapkan airblown sebagai mesin peniup/pendorong kabel optik.

b. Buka tutup ODP pedestal menggunakan kunci.
c. Ukur port ODP menggunakan OPM untuk meyakinkan levelsignal
dari OLT telah memenuhi syarat.

d. Sambung pigtail sebagai perantara antara ODP dengan core tipe
microduct menggunakan fusionsplicer.

e. Masukan ujung core kedalam microduct,dan lakukan peniupan
menggunakan mesin airblown.

f. Setelah ujung core optik sampai ke pelanggan masukan pigtail ke port
ODP dan berikan spare secukupnya serta pasang label pelanggan.

g. Bersihkan ruangan didalam ODP pedestal dari sisa material.
h. Tutup kembali ODP dan kunci dengan benar.
3.3 Pengukuran Jaringan Akses Serat Optik
3.3.1 OPM dan OTDR
Pengukuran redaman pada jaringan yang menggunakan fiber optic harus
menggunakan alat khusus.Pengukuran adalah suatu kegiatan yang dilakukan untuk
mengetahui nilai dari parameter suatu kabel dan perangkat aktif i-ODN.Parameter
pengukuran kabel fiber optik meliputi pengukuran redaman kabel, loss sambungan,
jarak kabel, redaman end to end, power level, dan continuitas.
1. Optical Time Domain Reflectometer
OpticalTimeDomainReflectometer (OTDR) merupakan salah satu
peralatan utama baik untuk kegiatan instalasi maupun pemeliharaan

61
jaringan atau link fiber optik.OTDR dipakai untuk mendapatkan
gambaran visual dari redaman fiber optik sepanjang sebuah link yang
diplot pada sebuah layar dengan jarak digambarkan pada sumbu X dan
redaman pada sumbu Y. Dengan OTDR pula memungkinkan sebuah link
diukur dari salah satu ujung.Untuk keperluan uji terima pengukuran
dengan OTDR dilakukan dari 2 (dua) arah.

Secara umum fungsi dari OTDR adalah mengukur redaman kabel,
mengukur loss sambungan, mengukur loss antar dua titik, mengukur jarak
kabel, dan melokalisir gangguan.Informasi mengenai redaman, loss
sambungan, loss konektor dan lokasi gangguan serta loss antara dua titik
dapat diketahui dari display seperti dibawah ini.
Gambar 3.34 Tampilan Display Pengukuran OTDR

Prinsip kerja dari alat ukur OTDR adalah sebagai berikut:
a. OTDR memancarkan pulsa-pulsa cahaya dari sebuah sumber dioda
laser kedalam sebuah core fiber optik.

62
b. Sebagian sinyal-sinyal dibalikan ke OTDR, sinyal diarahkan melalui
sebuah coupler ke detektor optik dimana sinyal tersebut diubah
menjadi sinyal listrik dan ditampilkan pada layar CRT.

c. OTDR mengukur sinyal balik terhadap waktu.
d. Waktu tempuh dikalikan dengan kecepatan cahaya dalam fiber
digunakan untuk menghitung jarak atau l = v x t/2.

e. Tampilan OTDR menggambarkan daya relatif dari sinyal balik
terhadap jarak.
OTDR dipergunakan untuk melakukan pengukuran kabel fiber optik,
baik saat proses instalasi atau saat melakukan pemeliharaan kabel fiber
optik. Saat instalasi OTDR dipakai untuk mengetahui/mengukur
loss/redaman kabel fiber optik, loss sambungan, loss konektor dan loss
karena tekukan (bending) atau tekanan terhadap kabel.Dalam
pemeliharaan dipergunakan untuk melakukan pengecekan periodik dan
memastikan tidak ada degradasi fiber serta untuk melokalisir suatu
gangguan.
2. Optical Power Meter
Alat ukur PowerMeter dipergunakan untuk mengukur Redaman total
(total loss) suatu jaringan core fiber optik yang diukur dalam satuan
Decibel (dB). Loss atau redaman dinyatakan dalam L (dB) = Pin (dBm) -
Pout (dBm) atau L (dB) = 10 Log (Pin / Pout). Redaman fiber optik
merupakan fungsi panjang gelombang, maka pengukuran harus dilakukan
sesuai dengan panjang gelombang pada perangkat transmisi.

63
Lightsource merupakan alat pasangan kerja opticalpowermeter.Alat
ukur ini dipakai untuk mengetahui continuitas suatu link optik atau
meluruskan suatu terminasi optik.
3.3.2 Prosedur dan Pengukuran OTDR
Dalam mempergunakan OTDR perlu diperhatikan hal-hal sebagai berikut:
1. Jangan melihat langsung laser ke mata karena berbahaya bagi mata.

2. Konektor harus bersih agar didapat hasil yang benar.
3. Tegangan catuan yang diijinkan.
4. Penanganan kabel konektor.
5. Kondisi lingkungan alat.
6. Kemampuan spesifik dari peralatan.
7. Sebelum bekerja dengan OTDR harus diperhatikan spesifikasi teknik yang
dimiliki perangkat serta melakukan pembersihan terhadap konektor
(jumpercord/ Pathcord untuk pengukuran).
Dalam mengoperasikan OTDR, sebelum melakukan pengukuran perlu
dilakukan pemilihan dan pengetesan (setting) beberapa parameter sebegai berikut :
1. Setting IOR (indeks bias), disesuaikan dengan jenis kabel fiber optik yang
akan diukur. Untuk kabel fiber optik SingleMode, IOR diset pada nilai
1,46770.
2. Pemilihan panjang gelombang laser, pilih panjang gelombang yang akan
digunakan untuk pengukuran, misalnya: 1310 nm atau 1550 nm.

3. Pemilihan rentang jarak (distancerange), pilih rentang jarak yang lebih
panjang dari estimasi panjang kabel yang akan diukur.

4. Pemilihan lebar pulsa (pulsewave), pilih sesuai dengan panjang kabel fiber
optik yang akan diukur, semakin panjang kabel pulsewave yang dipilih
harus semakin besar.

5. Settingmode pengukuran (Auto atau Manual), pilih sesuai dengan mode
pengukuran yang dikehendaki.

64
6. On/Offlaser.
Secara umum semua alat ukur OTDR mempunyai fungsi yang sama, namun
cara pengoperasian dari masing-masing OTDR tersebut mungkin berbeda antara yang
satu dengan yang lainnya. Prosedur pengukuran jaringan atau link fiber optik dengan
menggunakan OTDR diantaranya sebagai berikut:
1. Hubungkan OTDR dengan link yang akan diukur, dengan menggunakan
bareadapter dan pigtailcable

2. Lakukan setting awal (kalibrasi) yang meliputi Refractiveindeks (IOR),
Distancerange, Pulsewidth dan Wavelenght.

3. Tekan tombol ONLASER, dan kondisi jaringan/link yang akan diukur
ditampilkan pada display OTDR

4. Untuk pengukuran redaman sambungan (spliceloss) diantaranya:
a. Geser posisi kursor 1 pada posisi setelah DeadZone, kursor 2 pada
posisi awal splicingpoint (titik sambung) dan kursor 3 endlink atau
sebelum titik sambung berikutnya.

b. Hasil ukur (losssplice) akan ditampilkan di display (bagian bawah)
5. Catat hasilnya pada lembar pengukuran yang telah tersedia.
Beberapa pengukuran dan manajemen hasil ukur yang dapat dilakukan pada
OTDRdalam pengukuran kabel fiber optik sebagai berikut :
1. Pengukuran Panjang Kabel Fiber Optik
Pengukuran panjang kabel fiber optik sebagai berikut :
a. Geser kursor ke ujung saluran yangerlihar pada tampilan layar OTDR

b. Perbesar gambar secara horisontal dan vertikal semaksimal mungkin
sampai dengan gambar ujung saluran tampak jelas

c. Geser kursor tepat pada ujung kabel
d. Hasil pengukuran dapat terbaca di tampilan layar
65
Gambar 3.35 Hasil Pengukuran OTDR

Sumber: OverviewJaringan FTTH Modul
PT. Telekomunikasi Indonesia, 2013
2. Pengukuran Redaman Sambungan
Pengukuran redaman sambungan sebagai berikut :
1. Pindahkan menu TRACE ke menu MARKER

2. Posisikan marker 1 sebelum sambungan
3. Posisikan marker 2 tepat di awal sambungan
4. Posisikan marker 3 setelah sambungan
5. Posisikan marker Y2 di akhir sambungan
6. Hasil pengukuran dapat terbaca di tampilan layar
Gambar 3.36 Hasil Pengukuran Redaman Sambungan

Indonesia, 2013
66
Gambar 3.37 Hasil Pengukuran Redaman Sambungan

TelekomunikasiIndonesia, 2013
3. Pengukuran Redaman Antara 2 Titik Kabel Fiber Optik.
Pengukuran redaman antara 2 titik kabel fiber optik sebagai berikut :
a. Geser kursor ke kiri di deadthzone

b. Posisikan dan pastikan marker 1 tepat di akhir deadthzone
c. Geser kursor ke kanan sampai di ujung saluran
d. Posisikan dan pastikan marker 2 tepat di akhir/ ujung saluran
e. Hasil pengukuran dapat terbaca di tampilan layar
Gambar 3.38 Pengukuran Redaman Antara 2 Titik Kabel Fiber Optik

Indonesia, 2013
67
3.3.3 Prosedur dan Pengukuran Optical Power Meter
Beberapa hal yang harus diperhatikan saat mengoperasikan alat ukur
OpticalPowerMeter diantaranya sebagai berikut :
1. Panjang gelombang yang tepat

2. Konektor yang tepat
3. Jenis fiber yang dapat diukur apakah SingleMode atau Multimode.
4. Lakukan kalibrasi
Beberapa langkah cara pengoperasian Alat Ukur Power Meter diantaranya
sebagai berikut:
1. Hubungkan Powermeter dengan obyek pengukuran dengan menggunakan
Pacthcord dengan konektor yang sesuai.

2. Tekan tombol power OFF/ON.
3. Tekan tombol wavelength, untuk memilih panjang gelombang pengukuran.
4. Tekan tombol dBm/mW, untuk memilah satuan hasil ukur.
5. Tekan tombol backlight, agar display mudah diamati.
6. Catat hasil pengukuran yang tertera di display.
Pada saat melakukan pengukuran atau pengetesan kita sering menggunakan
patchcord, sehingga kondisi patchcord ini harus terjamin performansi, redaman dan
kualitasnya. Untuk itu sebelum dipergunakan maka perlu dipastikan dulu bahwa
kondisi patchcord layak dipakai dengan terlebih dulu melakukan pengecekan sebagai
berikut:
1. Setiap patchcord yang akan dipakai harus di tes.

2. Bersihkan seluruh konektor sebelum pengetesan oleh kapas/tissue atau
udara semprot seperti dushoff

3. Lakukan kalibrasi alat ukur
4. Tes kontinuitas dan ukur redaman patchcord
5. Hasil ukur patchcord dibandingkan dengan spek teknis pabrik.
Berikut ini adalah beberapa contoh gambar pengukuran dengan menggunakan
alat ukur Power Meter.

68
Gambar 3.39OpticalPowerMeasurement dan OpticalLightSource

Sumber: OverviewJaringan FTTH Modul PT. Telekomunikasi Indonesia, 2013
Gambar 3.40 Contoh Pengukuran Kabel Fiber Optik

2013
Gambar 3.41 Contoh Pengukuran PowerTransmit

69

Informasi pengukuran link optik dipakai untuk menentukan opticallinkbudget
dan opticalmargin.Ada dua konfigurasi yang dapat dipakai pengukuran link optik
yaitu endtoend dan LoopBack.Untuk prosedur uji terima biasanya yang dipakai
adalah pengukuran endtoend.Berikut ini gambar konfigurasi pengukuran suatu link
optik.
Gambar 3.42 Konfigurasi Pengukuran Link Optik

2013
3.4 Pengukuran Menggunakan Aplikasi

3.4.1 EMBASSY
Embassy adalah singkatan dari Easy Measurenment for Bandwidth,
Attenuation, Attainable Rate & SNR Speedy yaitu sebuah aplikasi yang terdapat di
perusahaan PT. Telkom Indonesia yang digunakan untuk membantu dalam mengukur
jaringan speedy/indihome. Yang umum digunakan dalam aplikasi ini adalah untuk :
1. Pengukuran rx power (redaman) / kualitas jaringan

70
2. Untuk mencari data teknis pelanggan, yaitu berupa nomor telepon, nomor
internet/useetv, nama dan alamat pelanggan.
Gambar 3.43 Tampilan Awal Embassy

Sumber: OverviewJaringan FTTH Modul PT. TelekomunikasiIndonesia, 2013
Gambar 3.44 Tampilan Embassy

Gambar 3.45Tampilan Pengecekan Redaman Embassy

Sumber: OverviewJaringan FTTH Modul PT. TelekomunikasiIndonesia,
2013
3.4.2 NOSSA
71
Nossa adalah aplikasi yang terdapat di PT.Telkom Indonesia yang di gunakan
untuk mengetahui status laporan gangguan yang di laporkan pelanggan.Tahapan
penggunaan nossa sebagai berikut :
1.Mulai dari pelaporan gangguan oleh pelanggan

2.Laporan masuk ke loker antrian
3.Laporan masuk ke loker teknisi yang mengerjakan
4.Laporan sedang on progress teknisi
5.Laporan gangguan telah di selesaikan oleh teknisi dan telah di closed oleh
teknisi
6. Media caring (malakukan panggilan ke pelanggan untuk memastikan
laporan nya sudah selesai di kerjakan dan berfungsi kembali dengan baik)
7. Salam simpatik (memberikan salam dan permohonan maaf ke pada
pelanggan karena telah terjadi gangguan)

8. Closed (menutup gangguan di aplikasi)
Gambar 3.46 Status Laporan Gangguan

Sumber: OverviewJaringan FTTH Modul PT. TelekomunikasiIndonesia
2013
Selain untuk mengetahui status penanganan laporan gangguan, nossa juga
digunakan untuk melihat detail pengerjaan dari setiap laporan gangguan, seperti apa
perbaikan yang di lakukan dan material apa yang di gunakan teknisi untuk
menyelesaikan gangguan tersebut.

72
Gambar 3.47 Detail Perbaikan yang Dilakukan dan Detail Material yang
Digunakan
Sumber: OverviewJaringan FTTH Modul PT. Telekomunikasi Indonesia,2013
3.5 Tempat dan Waktu Penelitian

3.5.1 Tempat Penelitian
Untuk mendapatkan data-data yang akurat,maka penulis melakukan penelitian
di PT.TELKOM AKSES yang beralamat di jl.Gaharu no.1 Medan
3.5.2 Jadwal Penelitian
Penelitian dan pengambilan data dilakukan langsung oleh karyawan
PT.TELKOM AKSES selama kurang lebih 1 minggu pada akhir april sampai dengan
awal mei 2018

Bab3

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Bab3

Diunggah oleh

Hak Cipta:

Format Tersedia

BAB 3

3.1.1 Prosedur Penyambungan Serat Optik Dan Manajemen Sambungan

Sebelum penyambungan dilalukan perlu melakukan tahapan persiapan

tahapan persiapan penyambungan sebagai berikut :

1. Persiapan Peralatan Penyambungan

Dalam kegiatan penyambungan peralatan penyambungan kabel fiber

Gambar 1 Peralatan Khusus Penyambungan Fiber Optik

Tabel 3.1 Fungsi Peralatan Khusus Fiber Optik

FusionSplicer menyambung fiber optik dengan

cara dilebur ( fusi)

menyambung fiber optik dengan

cara mekanik (tekan dan kontak)

Sumber: OverviewJaringan FTTH Modul PT. Telekomunikasi

Gambar 2 Peralatan Umum Penyambungan

2. Persiapan Material Penyambungan

Material penyambungan adalah bahan-bahan yang akan habis

digunakan dalam kegiatan penyambungan. Adapun material

penyambungan sebagai berikut :

Gambar 3 Material Penyambungan

Pelaksanaan penyambungan pada bagian ini berfokus kepada

persiapan kabel serat optik yang akan dilakukan penyambungan. Adapun

tahapan pelaksanaan penyambungan sebagai berikut :

a. Kupas kulit kabel dengan menggunakan LupsheatCutter, panjang

kupasan sesuaikan dengan jenis penyambungan yang dipakai seperti

Gambar 3.4 Struktur Lapisan Serat Optik

optik (primary dan secondarycoating) tersebut dengan fiberstripper,

panjang ujung fiber optik yang dikupas kurang lebih 4 cm.

Gambar 3.5 Pengupasan Fiber Coating

d. Bersihkan ujung fiber optik tersebut (untuk menghilangkan primary

coating pada permukaan cladding) dengan tissue yang telah dibasahi

dengan alkohol 96% seperti gambar berikut ini.

Gambar 3.6 Pembersihan Serat Optik

Gambar 3.7 Hasil Potongan dan Pembersihan Kabel Fiber Optik

g. Bila hasil potongan maupun pembersihan berhasil baik maka proses

penyambungan dapat dilaksanakan oleh mesin secara otomatis,

namun bila hasil potongan dan/atau pembersihan tidak baik maka

b,d dan e1.

berikutnya, dengan memperhatikan kode warna dari masing-masing

fiber optik jangan sampai tertukar.

maka tidak memunculkan message error pada layar monitor.

3.1.2 Penyambungan dengan Fusion Splicer

Penyambungan FusionSplicing merupakan salah satu teknik penyambungan

(fusion splicer) sehingga serat optik tersambung dengan sempurna. Untuk

melaksanakan penyambungan dengan fusionsplice urutan pekerjaannya diantaranya

Gambar 3.8 Tahapan Penyambungan FusionSplicing

Setelah persiapan penyambungan dilaksanakan, laksanakan penyambungan

splicingmachine sebagai berikut:

1. Nyalakan fusionsplicingmachine dengan memindahkan posisi switchon

sampai lampu pilot menyala.

kedua mechanical chuck terbuka.

groove dari setiap mechanicalchuck dari splicingmachine. (Pada saat

menyentuh benda apapun).

Gambar 3.9 Penempatan Fiber pada V-Groove (Tampak Samping)

5. Tutup canopy kemudian tekan tombol set sehingga fusionsplicing

melaksanakan alignment-nya secara otomatis dan melaksanakan peleburan.

alat heater kemudian geser sleeveprotector tepat di tengah-tengah

Gambar 3.10 Gambar Hasil Sambungan

8. Bila penyambungan berhasil dengan baik periksa redaman yang terjadi

pada sambungan tersebut (batasan redaman maksimum adalah 0,1

dB/splice), bila hasil ukuran melebihi batas redaman maka penyambungan

fibernonconcentricity hal ini dapat diatasi dengan langkah-langkah sebagai

bagian fiber optik yang meleleh.

(shift) fiber optik dengan methoda IAS (InternationalAxisShift).
