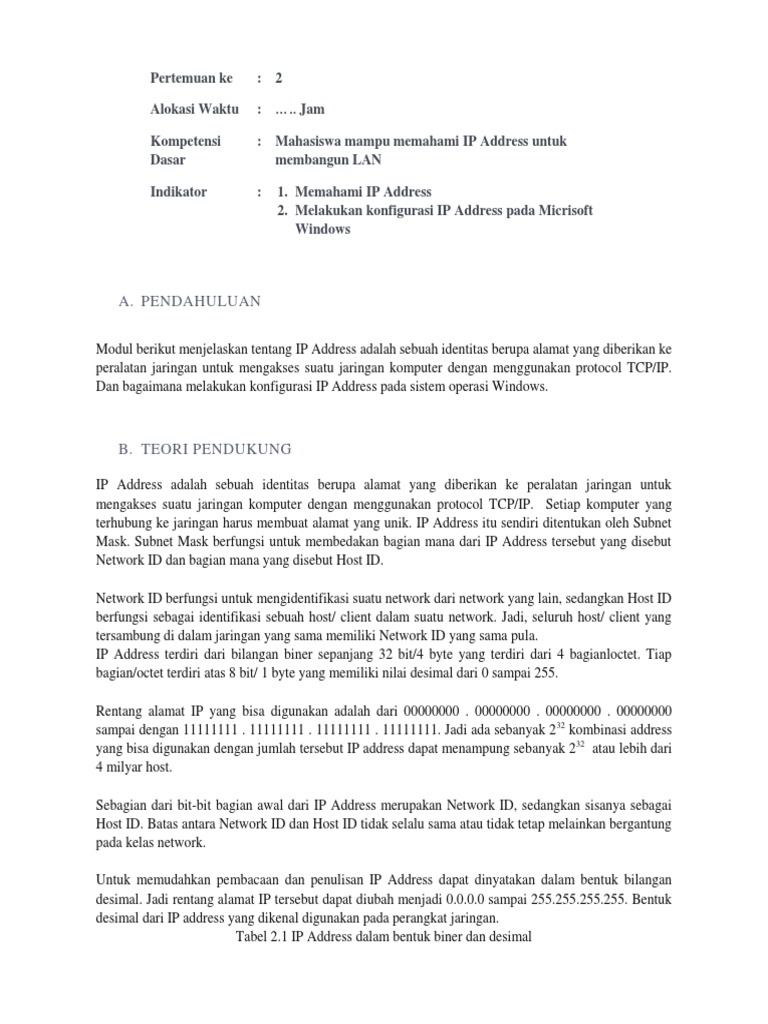

Pertemuan ke : 2

Alokasi Waktu : ….. Jam

Kompetensi : Mahasiswa mampu memahami IP Address untuk

Dasar membangun LAN

Indikator : 1. Memahami IP Address

2. Melakukan konfigurasi IP Address pada Micrisoft
Windows

A. PENDAHULUAN

Modul berikut menjelaskan tentang IP Address adalah sebuah identitas berupa alamat yang diberikan ke
peralatan jaringan untuk mengakses suatu jaringan komputer dengan menggunakan protocol TCP/IP.
Dan bagaimana melakukan konfigurasi IP Address pada sistem operasi Windows.

B. TEORI PENDUKUNG

IP Address adalah sebuah identitas berupa alamat yang diberikan ke peralatan jaringan untuk
mengakses suatu jaringan komputer dengan menggunakan protocol TCP/IP. Setiap komputer yang
terhubung ke jaringan harus membuat alamat yang unik. IP Address itu sendiri ditentukan oleh Subnet
Mask. Subnet Mask berfungsi untuk membedakan bagian mana dari IP Address tersebut yang disebut
Network ID dan bagian mana yang disebut Host ID.

Network ID berfungsi untuk mengidentifikasi suatu network dari network yang lain, sedangkan Host ID
berfungsi sebagai identifikasi sebuah host/ client dalam suatu network. Jadi, seluruh host/ client yang
tersambung di dalam jaringan yang sama memiliki Network ID yang sama pula.
IP Address terdiri dari bilangan biner sepanjang 32 bit/4 byte yang terdiri dari 4 bagianloctet. Tiap
bagian/octet terdiri atas 8 bit/ 1 byte yang memiliki nilai desimal dari 0 sampai 255.

Rentang alamat IP yang bisa digunakan adalah dari 00000000 . 00000000 . 00000000 . 00000000
sampai dengan 11111111 . 11111111 . 11111111 . 11111111. Jadi ada sebanyak 232 kombinasi address
yang bisa digunakan dengan jumlah tersebut IP address dapat menampung sebanyak 232 atau lebih dari
4 milyar host.

Sebagian dari bit-bit bagian awal dari IP Address merupakan Network ID, sedangkan sisanya sebagai
Host ID. Batas antara Network ID dan Host ID tidak selalu sama atau tidak tetap melainkan bergantung
pada kelas network.

Untuk memudahkan pembacaan dan penulisan IP Address dapat dinyatakan dalam bentuk bilangan
desimal. Jadi rentang alamat IP tersebut dapat diubah menjadi 0.0.0.0 sampai 255.255.255.255. Bentuk
desimal dari IP address yang dikenal digunakan pada perangkat jaringan.
Tabel 2.1 IP Address dalam bentuk biner dan desimal
 [Pick the date]

Untuk memahami perhitungan IP Address, seperti pada Tabel 2.2 merupakan konversi dari biner ke
desimal.

Tabel 2.2 Konversi Biner ke Desimal

Angka biner yang bemilai 0 pasti memiliki nilai desimal 0 juga. Dengan menjumlahkan nilai-nilai
desimal akan ditemukan 1 kelompok angka biner tertentu. Misalnya, sebuah alamat IP dalam bentuk
desimal 192.168.1.1, maka dapat dikonversi ke biner dalam bentuk 11000000. 10101000 . 00000001 .
00000001. Seperti pada Tabel 2.3.

Tabel 2.3 Konversi IP Address ke dalam bentuk desimal

Kelas IP Address

IP Address dibagi menjadi beberapa kelas , ada 3 kelas IP address utama dalam TCP/IP yakni kelas A,
Kelas B, Kelas C, dalam IP Address harus memiliki 2 bagian yaitu Network ID dan Host ID , dapat dilihat
pada Gambar 2.1.

Gambar 2.1 Kelas IP Address

Kelas A

Pada kelas A, byte pertama 8 bit pertama digunakan untuk alamat Network ID, dan yang lain sebagai
alamat Host ID. Jika bit pertama dari IP Address adalah 0, alamat tersebut merupakan network kelas A.

2
 [Pick the date]

Bit ini dan bit 7 berikutnya (dalam 8 bit pertama) merupakan Network ID sedangkan 24 bit terakhir
merupakan Host ID seperti yang tertera pada Tabel 2.4. Dengan demikian hanya ada 128 (27)
Network ID pada kelas A, setiap Network ID dapat menampung lebih dari 16juta (224 ) Host ID.

Sebagai contoh alamat IP 49.123.32.5, angka 49 adalah alamat jaringan I Network ID dan 123.32.5
adalah alamat Host ID. Semua perangkat pada jaringan ini memiliki alamat Network ID yang sama
yaitu 49.0.0.0. Kemungkinan alamat tersebut pada kelas A dengan rentang alamat IP 1.0.0.0 -
126.255.255.255.

Tabel 2.4 Struktur IP Address Kelas A

Kelas B

Pada kelas B, byte pertama dan kedua I 16 bit digunakan untuk alamat Network ID, dan yang lain
sebagai alamat Host ID. Jika 2 bit pertama dari IP Address adalah 10, alamat tersebut merupakan
network kelas B. Dua bit ini dan bit 14 berikutnya (dalam 16 bit pertama) merupakan Network ID
sedangkan 16 bit terakhir merupakan Host ID seperti yang terlihat pada Tabel 2.5. Dengan demikian
terdapat lebih dari 16 ribu (214 ) Network ID pada kelas B, setiap Network ID dapat menampung lebih
dari 65 ribu (216 ) Host ID. Sebagai contoh alamat IP 129.123.32.5, angka 129.123 adalah alamat
jaringan I Network ID dan 32.5 adalah alamat Host ID. Semua perangkat pada jaringan ini memiliki
alamat Network ID yang sama yaitu 129.123.0.0. Kemungkinan alamat tersebut pada kelas B dengan
rentang alamat IP 128.0.0.0 - 191.255.255.255.

Tabel 2.5. Struktur IP Address Kelas B

Kelas C

Pada kelas C, byte pertama, kedua, dan ketiga I 24 bit digunakan untuk alamat Network ID, dan yang
lain sebagai alamat Host ID. Jika 3 bit pertama dari IP Address adalah 110, alamat tersebut merupakan
network kelas C. Tiga bit ini dan bit 21 berikutnya (dalam 24 bit pertama) merupakan Network ID
sedangkan 8 bit terakhir merupakan Host ID seperti yang ada pada Tabel 2.6. Dengan demikian
terdapat lebih dari 2 juta (221 ) Network ID pada kelas C, setiap Network ID dapat menampung 256 (28
) Host ID.

Sebagai contoh alamat IP 199.123.32.5, angka 199.123.32 adalah alamat jaringan I Network ID dan 5
adalah alamat Host ID. Semua perangkat pada jaringan ini memiliki alamat Network ID yang sama
yaitu 199.123.32.0. Kemungkinan alamat tersebut pada kelas C dengan rentang alamat IP 192.0.0.0 -
223.255.255.255.

Tabel 2.6. Struktur IP Address Kelas C

3
 [Pick the date]

Selain ketiga kelas IP, ada 2 kelas IP lagi yang ditujukan untuk pemakaian khusus, yakni kelas D dan
kelas E. Jika 4 bit pertama adalah 1110, maka IP address tersebut merupakan kelas D yang digunakan
sebagai multicast address, yakni sejumlah komputer yang bersama-sama memakai suatu aplikasi
protokol. Salah satu penggunaannya untuk aplikasi real-time video conference yang melibatkan lebih
dari dua host (multipoint). Sebagai contoh kemungkinan alamat tersebut pada kelas D dengan rentang
alamat IP 224.0.0.0 - 239.255.255.255.

Tabel 2.7. Struktur IP Address Kelas D

Sedangkan j ika 4 bit pertama adalah 1111, maka IP address tersebut merupakan kelas E yang
digunakan sebagai kegiatan eksperimental. Sebagai contoh kemungkinan alamat tersebut pada kelas E
dengan rentang alamat IP 240.0.0.0 -255.255.255.255.

Tabel 2.8. Struktur IP Address Kelas C

C. PROSEDUR PRAKTIKUM

Sharing data merupakan langkah penting yang perlu dilakukan di dalam sebuah jaringan komputer
guna untuk berbagi file-file antar komputer satu dengan komputer yang lain dalam jaringan komputer.
Berikut langkah-langkah praktikum yang perlu dilakukan:

Persiapkan Alat dan Bahan

• 3 buah komputer atau lebih.

• Switch I Hub.
• Kabel UTP dengan tipe Straight dan Crossover.
• Printer.

Konfigurasi IP Address

1. Pertama-tama, masuklah pada jendela Control Panel dengan cara klik kanan
pada logo windows, lalu pilih Control Panel.
2. Pada jendela Control Panel, pilih menu Network dan Internet.
3. Lanjutkan dengan memilih menu Network dan Sharing Center.

4
 [Pick the date]

Gambar 2.2. Rancangan Skema jaringan Client Server

4. Kemudian pilihlah menu Change Adapter Settings.

5. Pada jendela Network Connections, klik-ganda pada ikon Ethernet.
6. Lanjutkan dengan menekan tombol Properties pada jendela Ethernet Status.
7. Pada jendela Ethernet Properties, pilihlah menu Internet Protocol Version 4 (TCP/JPv4).
lalu tekan tombol Properties.

Gambar 2.3 Jendela Ethernet Properties

5
 [Pick the date]

8. Pada jendela Internet Protocol (TCP/JP) Properties yang muncul aktifkan menu Use The
Following IP Address. Lalu masukkan konfigurasi berikut ini.
IP Address pad a Server : 192.168.1.1
Subnet Mask : 255.255.255.0
Default Gateway : dikosongkan karena jaringan LAN yang dibuat tidak terhubung dengan
jaringan lain ataupun dengan internet.

Gambar 2.4 Jendela Internet Protocol v4 Properties

9. Jika sudah, tekan tombol OK pada semua jendela untuk menyimpan konfigurasi yang telah dibuat.
10. Lanjutkan dengan melakukan konfigurasi yang sama pada HOST 1, HOST 2, dan HOST 3.
11. Selanjutnya, untuk memastikan konfigurasi berhasil dan sudah berjalan dengan baik, lakukanlah
dengan perintah "Ping" dengan cara menggunakan aplikasi Run.
12. Pada aplikasi Run yang muncul, ketikan perintah "cmd" lalu tekan tombol OK.

Gambar 2.5 Tampilan Aplikasi Run

6
 [Pick the date]

13. Selanjutnya ketikan perintah "ping" diikuti dengan IP Address komputer yang dituju di dalam jaringan,
misalnya masukkan IP Address HOST 1 yakni 192.168.1.2. Lalu tekanlah tombol Enter.

Gambar 2.6. Aplikasi Command

14. Jika komputer telah terkoneksi dengan baik dan berhasil, maka akan muncul tampilan Reply from IP
address yang ditunjukan, pada Gambar 2.7.

Gambar 2.7 Hasil Perintah “ping”

15. Jika muncul tampilan Request Time Out atau General Failure maka terjadi kesalahan pada
koneksi, kemungkinan yang terjadi ada kesalahan pada kabel atau NIC yang terpasang.
16. Analisis dan catat hasil pengujian.
17. Selanjutnya ubah IP Address HOST 1 menjadi 192.168.2.1, kemudian ketikan perintah "ping"
pada aplikasi "cmd" ke komputer tujuan, misalnya masukkan IP Address HOST 2 atau HOST 3
yakni 192.168.1.2 atau 192.168.1.3.
18. Analisis dan catat hasil pengujian konfigurasi IP Address.

Pengayaan

Silahkan lakukan perintah "ping" pada IP Address selain yang terdapat dalam Gambar 2.2
Rancangan/skema jaringan Client-Server. Analisis hasilnya dan Jelaskan!

7
 [Pick the date]

Jawaban:
…………………………………………………………………………………………….

Soal Latihan

1. Sebutkan dan jelaskan pembagian IP Address ?

2. Apa fungsi dari perintah “ping”!
3. Setelah perintah ping terhadap IP atau website dilakukan (misal : ping trunojoyo.ac.id lalu
tekan enter ) muncul Reply from…….., jelaskan maksud bytes = 32, time=46ms, dan
TTL=55(misal tampilannya 55) !
4. Lakukan erintah ping 127.0.0.1…. apa yang terjadi? Jelaskan IP tersebut dan termasuk IP kelas
berapa?
5. Jelaskan keterangan tentang “Ping Statistics” dan “Aproximate round trip times”!

Jawaban:

1. .............................................................................................................................
2. ..........................................................................................................................
3. ..............................................................................................................................
4. .............................................................................................................................
5. .........................................................................................................................
