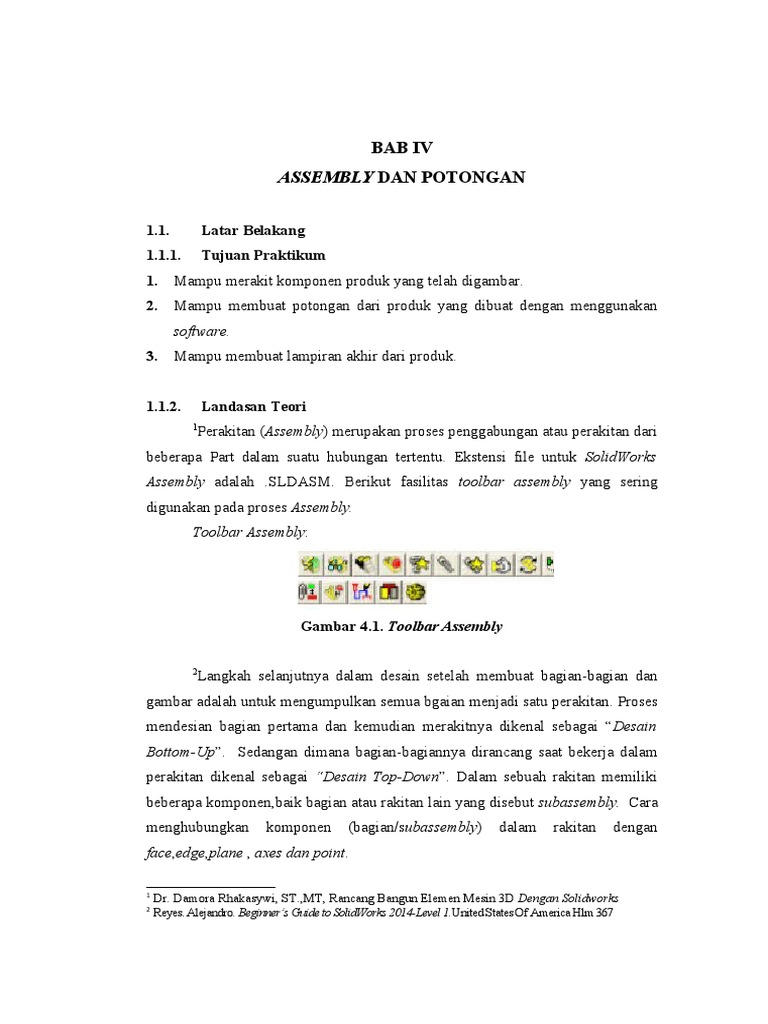

BAB IV

ASSEMBLY DAN POTONGAN

1.1. Latar Belakang

1.1.1. Tujuan Praktikum
1. Mampu merakit komponen produk yang telah digambar.
2. Mampu membuat potongan dari produk yang dibuat dengan menggunakan
software.
3. Mampu membuat lampiran akhir dari produk.

1.1.2. Landasan Teori

1
Perakitan (Assembly) merupakan proses penggabungan atau perakitan dari
beberapa Part dalam suatu hubungan tertentu. Ekstensi file untuk SolidWorks
Assembly adalah .SLDASM. Berikut fasilitas toolbar assembly yang sering
digunakan pada proses Assembly.
Toolbar Assembly:

Gambar 4.1. Toolbar Assembly

2
Langkah selanjutnya dalam desain setelah membuat bagian-bagian dan
gambar adalah untuk mengumpulkan semua bgaian menjadi satu perakitan. Proses
mendesian bagian pertama dan kemudian merakitnya dikenal sebagai “Desain
Bottom-Up”. Sedangan dimana bagian-bagiannya dirancang saat bekerja dalam
perakitan dikenal sebagai “Desain Top-Down”. Dalam sebuah rakitan memiliki
beberapa komponen,baik bagian atau rakitan lain yang disebut subassembly. Cara
menghubungkan komponen (bagian/subassembly) dalam rakitan dengan
face,edge,plane , axes dan point.

1
Dr. Damora Rhakasywi, ST.,MT, Rancang Bangun Elemen Mesin 3D Dengan Solidworks
2
Reyes. Alejandro. Beginner’s Guide to SolidWorks 2014-Level 1.United States Of America Hlm 367
 3
Ada tiga jenis mates yang tersedia di SolidWorks:
1. Standard Mates : include angle, coincident, concentric, distance, lock,
parallel, perpendicular and tangent mates
2. Advanced Mates: Include limit, linear/linear coupler, path symmetry, and
width mates.
3. Mechanical Mates: Include cam-follower,gear, hinge, rack and pinion, Screw
and universal joint mates

Sumber:SolidWorks2014
Gambar 4.1. Tiga Jenis Mates

4
Section View adalah membuat tampilan bagian dalam gambar dengan
memtong tampilan induk dengan garis potong. Section View dapat berupa bagian
yang lurus atau bagian yang diimbangi dan garis bagian juga dapat mencakup
busur konsentris.

3
Tran, Paul.dkk. 2018. SolidWorks 2019 Intermediate Skills. United States of America. Hlm 11-1.
4
C, David. 2014. Drawing and Detailing withSolidWorks 2014. United States of America. Hlm
