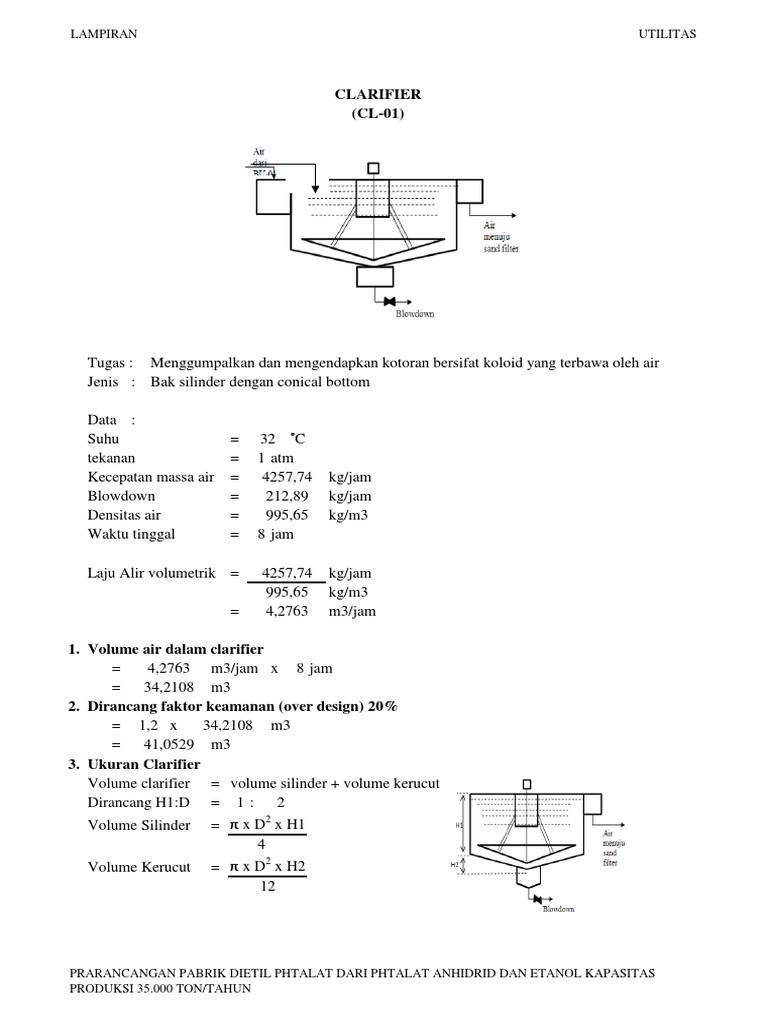

LAMPIRAN UTILITAS

CLARIFIER
(CL-01)

Tugas : Menggumpalkan dan mengendapkan kotoran bersifat koloid yang terbawa oleh air
Jenis : Bak silinder dengan conical bottom

Data :
Suhu = 32 ˚C
tekanan = 1 atm
Kecepatan massa air = 4257,74 kg/jam
Blowdown = 212,89 kg/jam
Densitas air = 995,65 kg/m3
Waktu tinggal = 8 jam

Laju Alir volumetrik = 4257,74 kg/jam

995,65 kg/m3
= 4,2763 m3/jam

1. Volume air dalam clarifier

= 4,2763 m3/jam x 8 jam
= 34,2108 m3
2. Dirancang faktor keamanan (over design) 20%
= 1,2 x 34,2108 m3
= 41,0529 m3
3. Ukuran Clarifier
Volume clarifier = volume silinder + volume kerucut
Dirancang H1:D = 1 : 2
2
Volume Silinder = π x D x H1
4
2
Volume Kerucut = π x D x H2
12

PRARANCANGAN PABRIK DIETIL PHTALAT DARI PHTALAT ANHIDRID DAN ETANOL KAPASITAS
PRODUKSI 35.000 TON/TAHUN
LAMPIRAN UTILITAS

Jika :
H1 = 0,5 D dan H2 = 0,25 H1
maka,
H2 = 1 D
8
2
Volume Clarifier = π x D x H1 + π x D2 x H2
4 12
2
= π x D x 0,5 D + π x D2 x 1/8 D
4 12
3
= πxD + π x D3
8 96
D = ∛((96.𝑉𝑐𝑙𝑎𝑟𝑖𝑓𝑖𝑒𝑟)/(13𝜋))
D = 4,59 m
H1 = 2,29 m
H2 = 0,57 m
Ht = 2,87 m

Daya Pengaduk
Dari Perry,R.H.,1984,ed-7,p.18-69,”Liquid-Solid Operations and Equipment”
Diketahui pengaruk rake dengan maksimum putaran 20 rpm, dipilih kec. pengadukan
Kecepatan pengadukan = 20
Menurut Perry, R. H, Chemical Engineers Handbook 7th ed.
Untuk diameter 122 m diperlukan daya 15 Hp, maka untuk diameter = 4,59 m,
Daya yang diperlukan = 4,5875 x 15 Hp
122
= 0,56404 Hp
Efisiensi motor = 70%
Tenaga motor untuk pengaduk = 0,5640
70%
= 0,8058 Hp
Motor standar, dipilih Motor Induksi, dengan daya standar menurut Ludwig,
E.E., vol 3,hal. 628 :

Digunakan daya motor standar = 1 Hp

PRARANCANGAN PABRIK DIETIL PHTALAT DARI PHTALAT ANHIDRID DAN ETANOL KAPASITAS
PRODUKSI 35.000 TON/TAHUN
LAMPIRAN UTILITAS

KESIMPULAN CLARIFIER
(CL-01)

Tugas = Menggumpalkan dan mengendapkan kotoran bersifat koloid yang terbawa oleh air
Jenis Alat = Bak silinder dengan conical bottom

Kondisi Operasi :
Suhu = 32 ˚C
Tekanan = 1 atm

Dimensi Tangki :
Laju Alir = 4257,739 kg/jam
Waktu tinggal = 8 jam
Volume = 41,053 m³
Diameter = 4,588 m
Tinggi = 2,867 m
Daya Pengaduk = 1,000 HP
Jumlah = 1

PRARANCANGAN PABRIK DIETIL PHTALAT DARI PHTALAT ANHIDRID DAN ETANOL KAPASITAS
PRODUKSI 35.000 TON/TAHUN
