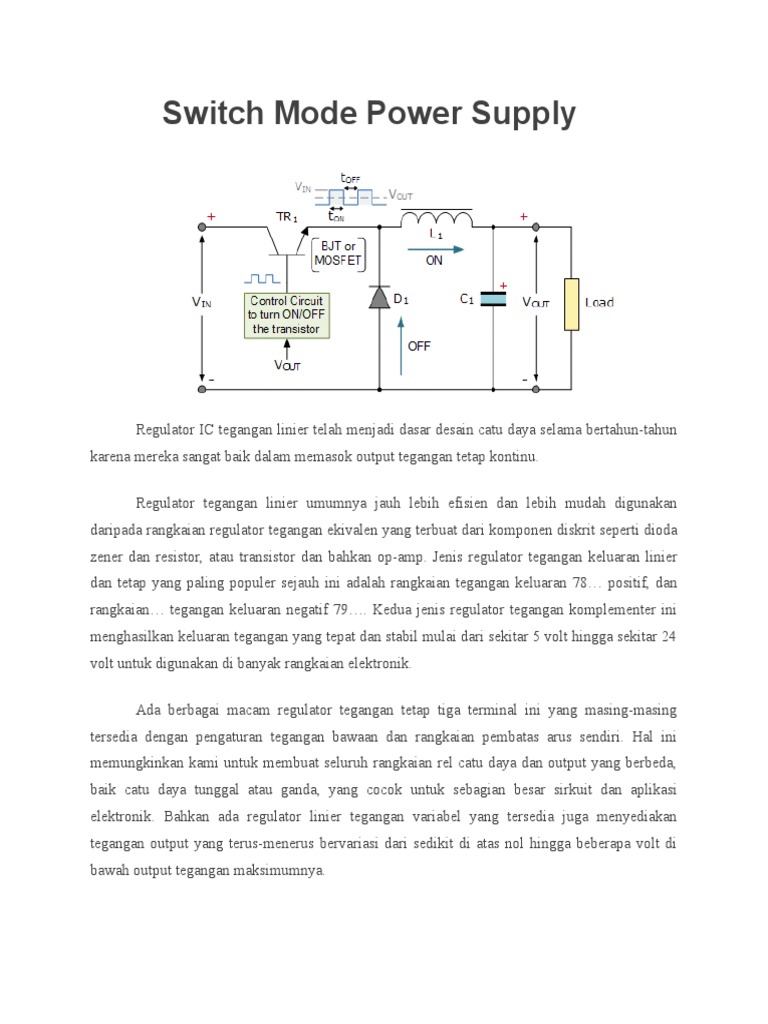

Switch Mode Power Supply

Regulator IC tegangan linier telah menjadi dasar desain catu daya selama bertahun-tahun
karena mereka sangat baik dalam memasok output tegangan tetap kontinu.

Regulator tegangan linier umumnya jauh lebih efisien dan lebih mudah digunakan
daripada rangkaian regulator tegangan ekivalen yang terbuat dari komponen diskrit seperti dioda
zener dan resistor, atau transistor dan bahkan op-amp. Jenis regulator tegangan keluaran linier
dan tetap yang paling populer sejauh ini adalah rangkaian tegangan keluaran 78… positif, dan
rangkaian… tegangan keluaran negatif 79…. Kedua jenis regulator tegangan komplementer ini
menghasilkan keluaran tegangan yang tepat dan stabil mulai dari sekitar 5 volt hingga sekitar 24
volt untuk digunakan di banyak rangkaian elektronik.

Ada berbagai macam regulator tegangan tetap tiga terminal ini yang masing-masing
tersedia dengan pengaturan tegangan bawaan dan rangkaian pembatas arus sendiri. Hal ini
memungkinkan kami untuk membuat seluruh rangkaian rel catu daya dan output yang berbeda,
baik catu daya tunggal atau ganda, yang cocok untuk sebagian besar sirkuit dan aplikasi
elektronik. Bahkan ada regulator linier tegangan variabel yang tersedia juga menyediakan
tegangan output yang terus-menerus bervariasi dari sedikit di atas nol hingga beberapa volt di
bawah output tegangan maksimumnya.
 Kebanyakan d.c. catu daya terdiri dari transformator listrik step-down yang besar dan
berat, rektifikasi dioda, baik gelombang penuh atau setengah gelombang, rangkaian filter untuk
menghilangkan konten riak dari DC yang diperbaiki. menghasilkan d.c. tegangan, dan beberapa
bentuk pengatur tegangan atau rangkaian stabilizer, baik linier atau sakelar untuk memastikan
regulasi yang benar dari tegangan keluaran catu daya dalam berbagai kondisi beban. Kemudian
d.c. catu daya akan terlihat seperti ini:

Typical DC Power Supply

Desain catu daya tipikal ini berisi trafo utama besar (yang juga menyediakan isolasi
antara input dan output) dan rangkaian regulator seri disipatif. Rangkaian regulator dapat terdiri
dari dioda zener tunggal atau regulator seri linier tiga terminal untuk menghasilkan tegangan
keluaran yang diperlukan. Kelebihan dari regulator linier adalah rangkaian power supply hanya
membutuhkan kapasitor masukan, kapasitor keluaran dan beberapa resistor umpan balik untuk
mengatur tegangan keluaran.

Regulator tegangan linier menghasilkan keluaran DC teregulasi dengan menempatkan

transistor konduksi terus menerus secara seri antara masukan dan keluaran yang
mengoperasikannya di wilayah liniernya (oleh karena itu dinamai) karakteristik tegangan arus
(iv). Dengan demikian transistor bertindak lebih seperti resistansi variabel yang terus
menyesuaikan dirinya dengan nilai apa pun yang diperlukan untuk mempertahankan tegangan
keluaran yang benar. Simak rangkaian regulator transistor pass seri sederhana berikut ini:

Series Transistor Regulator Circuit

Di sini rangkaian regulator pengikut-emitor sederhana ini terdiri dari transistor NPN
tunggal dan tegangan bias DC untuk mengatur tegangan keluaran yang diperlukan. Karena
rangkaian pengikut emitor memiliki penguatan tegangan persatuan, dengan menerapkan
tegangan bias yang sesuai ke basis transistor, keluaran yang distabilkan diperoleh dari terminal
emitor.

Karena transistor memberikan penguatan arus, arus beban keluaran akan jauh lebih tinggi
daripada arus basis dan lebih tinggi lagi jika pengaturan transistor Darlington digunakan. Juga,
asalkan tegangan input cukup tinggi untuk mendapatkan tegangan output yang diinginkan,
tegangan output dikontrol oleh tegangan basis transistor dan dalam contoh ini diberikan sebagai
5,7 volt untuk menghasilkan output 5 volt ke beban sekitar 0,7 volt. dijatuhkan melintasi
transistor antara terminal basis dan emitor. Kemudian tergantung pada nilai tegangan basis, nilai
tegangan keluaran emitor berapapun dapat diperoleh.

Sementara rangkaian pengatur seri sederhana ini akan berfungsi, sisi negatifnya adalah
bahwa transistor seri terus-menerus bias di wilayah liniernya yang menghilangkan daya dalam
bentuk panas sebagai akibat dari produk V * I-nya, karena semua arus beban harus melewati
transistor seri, menghasilkan efisiensi yang buruk, daya yang terbuang dan generasi panas yang
terus menerus.

Juga, salah satu kelemahan yang dimiliki oleh regulator tegangan seri adalah, peringkat
arus keluaran kontinu maksimumnya terbatas hanya beberapa ampere atau lebih, sehingga
umumnya digunakan dalam aplikasi di mana diperlukan keluaran daya rendah. Ketika tegangan
output yang lebih tinggi atau catu daya arus diperlukan, praktik normal adalah menggunakan
regulator switching yang umumnya dikenal sebagai catu daya mode-sakelar untuk mengubah
tegangan listrik menjadi output daya yang lebih tinggi apa pun yang diperlukan.

Switch Mode Power Supplies, atau SMPS, menjadi tempat umum dan telah
menggantikan catu daya ac-ke-dc linier tradisional sebagai cara untuk memotong konsumsi daya,
mengurangi pembuangan panas, serta ukuran dan berat. Catu daya mode sakelar sekarang dapat
ditemukan di sebagian besar PC, amplifier daya, TV, penggerak motor dc, dll., Dan hampir
semua hal yang membutuhkan pasokan sangat efisien karena pasokan daya mode sakelar
semakin menjadi teknologi yang jauh lebih matang.
 Menurut definisi, catu daya mode sakelar (SMPS) adalah jenis catu daya yang
menggunakan teknik sakelar semikonduktor, daripada metode linier standar untuk memberikan
tegangan keluaran yang diperlukan. Konverter pengalih dasar terdiri dari tahap pengalihan daya
dan rangkaian kontrol. Tahap power switching melakukan konversi daya dari tegangan input
sirkuit, VIN ke tegangan outputnya, VOUT yang mencakup penyaringan output.

Keuntungan utama dari catu daya mode sakelar adalah efisiensinya yang lebih tinggi,
dibandingkan dengan regulator linier standar, dan ini dicapai dengan mengalihkan transistor
secara internal (atau MOSFET daya) antara status "ON" (jenuh) dan status "OFF" ( cut-off),
keduanya menghasilkan disipasi daya yang lebih rendah. Ini berarti bahwa ketika transistor
switching sepenuhnya "ON" dan arus konduksi, penurunan tegangan di atasnya berada pada nilai
minimalnya, dan ketika transistor sepenuhnya "OFF", tidak ada aliran arus yang melewatinya.
Jadi transistor bertindak seperti sakelar yang ideal.

Akibatnya, tidak seperti regulator linier yang hanya menawarkan pengaturan tegangan
step-down, catu daya mode sakelar, dapat menawarkan step-down, step-up, dan negasi tegangan
input menggunakan satu atau lebih dari tiga topologi rangkaian mode sakelar dasar: Buck, Boost,
dan Buck-Boost. Ini mengacu pada bagaimana sakelar transistor, induktor, dan kapasitor
pemulusan dihubungkan dalam rangkaian dasar.

Buck Switch Mode Power Supply

Regulator sakelar Buck adalah jenis rangkaian catu daya mode sakelar yang dirancang
untuk secara efisien mengurangi tegangan DC dari tegangan yang lebih tinggi ke yang lebih
rendah, yaitu mengurangi atau “Bucks” tegangan suplai, sehingga mengurangi tegangan yang
tersedia pada keluaran terminal tanpa mengubah polaritas. Dengan kata lain, regulator buck
switching adalah rangkaian regulator step-down, jadi misalnya buck converter dapat mengubah
katakanlah, +12 volt menjadi +5 volt.

Regulator sakelar Buck adalah jenis rangkaian catu daya mode sakelar yang dirancang
untuk secara efisien mengurangi tegangan DC dari tegangan yang lebih tinggi ke yang lebih
rendah, yaitu mengurangi atau “Bucks” tegangan suplai, sehingga mengurangi tegangan yang
tersedia pada keluaran terminal tanpa mengubah polaritas. Dengan kata lain, pengalihan pengatur
tegangan adalah pengatur rangkaian pengatur penurunan, jadi misalnya pengubah arus dapat
mengubah katakanlah, +12 volt menjadi +5 volt.

The Buck Switching Regulator

Kita dapat melihat bahwa konfigurasi rangkaian dasar untuk konverter uang adalah
sakelar transistor seri, TR1 dengan rangkaian penggerak terkait yang menjaga tegangan keluaran
sedekat mungkin dengan level yang diinginkan, dioda, D1, induktor, L1 dan pemulusan
kapasitor, C1. Konverter uang memiliki dua mode operasi, tergantung pada apakah transistor
switching TR1 dalam posisi "ON" atau "OFF".

Ketika transistor bias "ON" (saklar tertutup), dioda D1 menjadi bias balik dan tegangan
input, VIN menyebabkan arus mengalir melalui induktor ke beban yang terhubung pada output,
mengisi kapasitor, C1. Saat arus yang berubah mengalir melalui kumparan induktor, ia
menghasilkan ggl-balik yang menentang aliran arus, menurut hukum Faraday, hingga mencapai
kondisi tunak yang menciptakan medan magnet di sekitar induktor, L1. Situasi ini berlanjut
tanpa batas selama TR1 ditutup.

Ketika transistor TR1 "OFF" (saklar terbuka) oleh sirkuit pengontrol, tegangan input
langsung terputus dari sirkuit emitor yang menyebabkan medan magnet di sekitar induktor
runtuh dan menyebabkan tegangan balik melintasi induktor. Tegangan balik ini menyebabkan
dioda menjadi bias maju, sehingga energi yang tersimpan dalam medan magnet induktor
memaksa arus untuk terus mengalir melalui beban ke arah yang sama, dan kembali melalui
dioda.

Kemudian induktor, L1 mengembalikan energi yang tersimpan kembali ke beban yang

bertindak seperti sumber dan memasok arus sampai semua energi induktor dikembalikan ke
rangkaian atau sampai sakelar transistor menutup lagi, mana saja yang lebih dulu. Pada saat yang
sama kapasitor juga melepaskan arus suplai ke beban. Kombinasi induktor dan kapasitor
membentuk filter LC yang menghaluskan setiap riak yang dibuat oleh aksi switching transistor.

Oleh karena itu, ketika sakelar solid state transistor ditutup, arus disuplai dari suplai, dan
ketika sakelar transistor terbuka, arus disuplai oleh induktor. Perhatikan bahwa arus yang
mengalir melalui induktor selalu dalam arah yang sama, baik secara langsung dari suplai atau
melalui dioda tetapi jelas pada waktu yang berbeda dalam siklus pensaklaran.

Karena sakelar transistor terus ditutup dan dibuka, nilai tegangan keluaran rata-rata akan
dikaitkan dengan siklus kerja, D yang didefinisikan sebagai waktu konduksi sakelar transistor
selama satu siklus sakelar penuh. Jika VIN adalah tegangan suplai, dan waktu "ON" dan "OFF"
untuk sakelar transistor ditentukan sebagai: tON dan tOFF, maka tegangan output VOUT
diberikan sebagai:

Buck Converter Duty Cycle

Siklus kerja konverter buck juga dapat didefinisikan sebagai:

 Jadi semakin besar duty cycle, semakin tinggi tegangan keluaran DC rata-rata dari mode
sakelar power supply. Dari sini kita juga dapat melihat bahwa tegangan keluaran akan selalu
lebih rendah dari tegangan masukan karena duty cycle, D tidak pernah bisa mencapai satu (satu)
sehingga menghasilkan regulator tegangan step-down. Regulasi tegangan diperoleh dengan
memvariasikan siklus kerja dan dengan kecepatan switching yang tinggi, hingga 200kHz,
komponen yang lebih kecil dapat digunakan sehingga sangat mengurangi ukuran dan berat catu
daya mode sakelar.

Keuntungan lain dari buck converter adalah bahwa pengaturan induktor-kapasitor (LC)
memberikan penyaringan arus induktor yang sangat baik. Idealnya buck converter harus
dioperasikan dalam mode switching kontinu sehingga arus induktor tidak pernah turun ke nol.
Dengan komponen yang ideal, yaitu penurunan tegangan nol dan kehilangan switching dalam
keadaan "ON", konverter buck yang ideal dapat memiliki efisiensi setinggi 100%.

Selain regulator switching buck step-down untuk desain dasar catu daya mode switch,
ada operasi lain dari regulator switching fundamental yang bertindak sebagai regulator tegangan
step-up yang disebut Boost Converter.

Boost Switch Mode Power Supply

Boost switching regulator adalah jenis lain dari rangkaian catu daya mode sakelar. Ini
memiliki jenis komponen yang sama dengan konverter buck sebelumnya, tetapi kali ini dalam
posisi yang berbeda. Konverter penguat dirancang untuk meningkatkan tegangan DC dari
tegangan yang lebih rendah ke yang lebih tinggi, yaitu menambahkan juga atau "Meningkatkan"
tegangan suplai, sehingga meningkatkan tegangan yang tersedia pada terminal keluaran tanpa
mengubah polaritasnya. Dengan kata lain, regulator switching boost adalah rangkaian regulator
step-up, jadi misalnya konverter boost dapat mengubah katakanlah, +5 volt menjadi +12 volt.

Kita telah melihat sebelumnya bahwa regulator pengalih uang menggunakan transistor
pengalih seri dalam desain dasarnya. Perbedaan dengan desain pengatur penggerak boost adalah
ia menggunakan transistor pengalih yang terhubung paralel untuk mengontrol tegangan keluaran
dari catu daya mode sakelar. Karena sakelar transistor secara efektif dihubungkan secara paralel
dengan output, energi listrik hanya melewati induktor ke beban ketika transistor bias "OFF"
(sakelar terbuka) seperti yang ditunjukkan.

The Boost Switching Regulator

Pada rangkaian Boost Converter, ketika saklar transistor dalam keadaan hidup penuh,
energi listrik dari supply, VIN melewati induktor dan saklar transistor dan kembali ke supply.
Akibatnya, tidak ada yang lolos ke output karena sakelar transistor jenuh secara efektif
menciptakan korsleting ke output. Ini meningkatkan arus yang mengalir melalui induktor karena
memiliki jalur dalam yang lebih pendek untuk melakukan perjalanan kembali ke suplai.
Sementara itu, dioda D1 menjadi bias balik karena anoda terhubung ke ground melalui sakelar
transistor dengan level tegangan pada output tetap konstan saat kapasitor mulai melepaskan
beban melalui beban.

Ketika transistor dimatikan sepenuhnya, suplai input sekarang terhubung ke output

melalui induktor dan dioda yang terhubung seri. Saat medan induktor berkurang, energi induksi
yang disimpan dalam induktor didorong ke output oleh VIN, melalui dioda bias maju sekarang.
Hasil dari semua ini adalah bahwa tegangan yang diinduksi melintasi induktor L1 berbalik dan
menambah tegangan suplai input meningkatkan tegangan output total seperti sekarang, VIN +
VL.

Arus dari kapasitor penghalus, C1 yang digunakan untuk mensuplai beban ketika sakelar
transistor ditutup, sekarang dikembalikan ke kapasitor oleh catu input melalui dioda. Kemudian
arus yang disuplai ke kapasitor adalah arus dioda, yang akan selalu ON atau OFF karena dioda
terus-menerus beralih antara status maju dan mundur dengan tindakan switching transistor.
Kemudian kapasitor penghalus harus cukup besar untuk menghasilkan keluaran yang mulus dan
stabil.

Karena tegangan yang diinduksi melintasi induktor L1 negatif, itu menambah tegangan
sumber, VIN memaksa arus induktor ke dalam beban. Tegangan keluaran konverter penguat
kondisi tunak diberikan oleh:

Seperti konverter buck sebelumnya, tegangan output dari konverter boost tergantung
pada tegangan input dan duty cycle. Oleh karena itu, dengan mengontrol duty cycle, regulasi
keluaran tercapai. Tidak juga bahwa persamaan ini tidak tergantung pada nilai induktor, arus
beban, dan kapasitor keluaran

Kita telah melihat di atas bahwa operasi dasar dari rangkaian catu daya mode sakelar
non-terisolasi dapat menggunakan konverter buck atau konfigurasi konverter boost tergantung
pada apakah kita memerlukan tegangan output step-down (buck) atau step-up (boost). Sementara
konverter uang mungkin merupakan konfigurasi switching SMPS yang lebih umum, konverter
boost biasanya digunakan dalam aplikasi rangkaian kapasitif seperti pengisi daya baterai, flash
foto, flash strobe, dll, karena kapasitor memasok semua arus beban saat sakelar ditutup.

Tetapi kita juga dapat menggabungkan dua topologi switching dasar ini menjadi satu
rangkaian regulator switching non-isolasi yang disebut secara mengejutkan, Konverter Buck-
Boost.

Buck-Boost Switching Regulator

Regulator switching Buck-Boost merupakan kombinasi dari buck converter dan boost
converter yang menghasilkan tegangan keluaran terbalik (negatif) yang bisa lebih besar atau
lebih kecil dari tegangan masukan berdasarkan duty cycle. Konverter buck-boost adalah variasi
dari rangkaian konverter boost di mana konverter pembalik hanya mengirimkan energi yang
disimpan oleh induktor, L1, ke dalam beban. Sirkuit catu daya mode sakelar buck-boost dasar
diberikan di bawah ini.

The Buck-Boost Switching Regulator

Ketika sakelar transistor, TR1, dinyalakan penuh (tertutup), tegangan di induktor sama
dengan tegangan suplai sehingga induktor menyimpan energi dari suplai input. Tidak ada arus
yang dikirim ke beban terhubung pada output karena dioda, D1, bias balik. Ketika sakelar
transistor mati penuh (terbuka), dioda menjadi bias maju dan energi yang sebelumnya disimpan
dalam induktor dipindahkan ke beban.

Dengan kata lain, ketika sakelar dalam posisi "ON", energi dikirim ke induktor oleh
suplai DC (melalui sakelar), dan tidak ada ke output, dan ketika sakelar dalam posisi "OFF",
tegangan yang melintasi induktor berbalik sebagai induktor sekarang menjadi sumber energi
sehingga energi yang disimpan sebelumnya di induktor dialihkan ke keluaran (melalui dioda),
dan tidak ada yang datang langsung dari sumber masukan DC. Jadi tegangan turun melintasi
beban ketika transistor switching dalam posisi "OFF" sama dengan tegangan induktor.

Hasilnya adalah besarnya tegangan keluaran terbalik dapat lebih besar atau lebih kecil
(atau sama dengan) besarnya tegangan masukan berdasarkan duty cycle. Misalnya, konverter
buck-boost positif-ke-negatif dapat mengubah 5 volt menjadi 12 volt (step-up) atau 12 volt
menjadi 5 volt (step-down).
 Pengatur switching buck-boost tegangan keluaran kondisi tunak, VOUT diberikan
sebagai:

Kemudian regulator buck-boost mendapatkan namanya dari menghasilkan tegangan

output yang bisa lebih tinggi (seperti tahap daya boost) atau lebih rendah (seperti tahap daya
buck) besarnya daripada tegangan input. Namun, tegangan keluaran berlawanan dalam polaritas
dari tegangan masukan.

Switch Mode Power Supply Summary

Catu daya mode sakelar modern, atau SMPS, menggunakan sakelar solid-state untuk
mengubah tegangan input DC yang tidak diatur menjadi tegangan output DC yang diatur dan
lancar pada level tegangan yang berbeda. Pasokan input dapat berupa tegangan DC sebenarnya
dari baterai atau panel surya, atau tegangan DC yang diperbaiki dari pasokan AC menggunakan
jembatan dioda bersama dengan beberapa penyaringan kapasitif tambahan.

Dalam banyak aplikasi kontrol daya, transistor daya, MOSFET atau IGFET, dioperasikan
dalam mode sakelar jika berulang kali "ON" dan "OFF" pada kecepatan tinggi. Keuntungan
utama dari hal ini adalah efisiensi daya regulator bisa cukup tinggi karena transistor dalam
keadaan hidup dan konduksi penuh (jenuh) atau mati penuh (terputus).

Ada beberapa jenis konfigurasi konverter DC-ke-DC (sebagai lawan dari konverter DC-
ke-AC yang merupakan inverter) yang tersedia, dengan tiga topologi catu daya switching dasar
yang dilihat di sini adalah Buck, Boost, dan Buck -Tingkatkan regulator switching. Ketiga
topologi ini tidak terisolasi, yang merupakan tegangan input dan outputnya berbagi garis ground
yang sama.

Setiap desain regulator switching memiliki sifat uniknya sendiri yang berkaitan dengan
siklus tugas kondisi-mapan, hubungan antara arus input dan output, dan riak tegangan output
yang dihasilkan oleh aksi sakelar solid-state. Properti penting lainnya dari topologi catu daya
mode sakelar ini adalah respons frekuensi dari aksi switching ke tegangan output.

Pengaturan tegangan keluaran dicapai dengan kontrol persentase waktu transistor

switching dalam keadaan "ON" dibandingkan dengan total waktu ON / OFF. Rasio ini disebut
siklus kerja dan dengan memvariasikan siklus kerja, (D besarnya tegangan keluaran, VOUT
dapat dikontrol.

Penggunaan induktor dan dioda tunggal serta sakelar solid-state switching cepat yang
mampu beroperasi pada frekuensi switching dalam kisaran kilohertz, dalam desain catu daya
mode sakelar, memungkinkan ukuran dan berat catu daya menjadi sangat berkurang . Ini karena
tidak akan ada transformator tegangan utama step-down (atau step-up) yang besar dan berat
dalam desainnya. Namun, jika isolasi diperlukan antara terminal input dan output, transformator
harus disertakan sebelum konverter.

Dua konfigurasi switching non-terisolasi yang paling populer adalah konverter buck
(subtraktif) dan boost (aditif).

Konverter uang adalah jenis catu daya mode sakelar yang dirancang untuk mengubah
energi listrik dari satu voltase ke voltase lebih rendah. Konverter uang beroperasi dengan
transistor pengalih yang terhubung seri. Karena duty cycle, D <1, tegangan keluaran buck selalu
lebih kecil dari tegangan masukan, VIN.

Konverter boost adalah jenis catu daya mode sakelar yang dirancang untuk mengubah
energi listrik dari satu tegangan ke tegangan yang lebih tinggi. Konverter boost beroperasi
dengan transistor sakelar terhubung paralel yang menghasilkan jalur arus searah antara VIN dan
VOUT melalui induktor, L1 dan dioda, D1. Ini berarti tidak ada perlindungan terhadap korsleting
pada output.

Dengan memvariasikan siklus kerja, (D) dari konverter penguat, tegangan keluaran dapat
dikontrol dan dengan D <1, keluaran DC dari konverter penguat lebih besar dari tegangan
masukan VIN sebagai konsekuensi dari tegangan induksi sendiri induktor.
 Selain itu, kapasitor penghalus keluaran dalam Catu Daya mode Sakelar diasumsikan
sangat besar, yang menghasilkan tegangan keluaran konstan dari catu mode sakelar selama aksi
pengalihan transistor.
