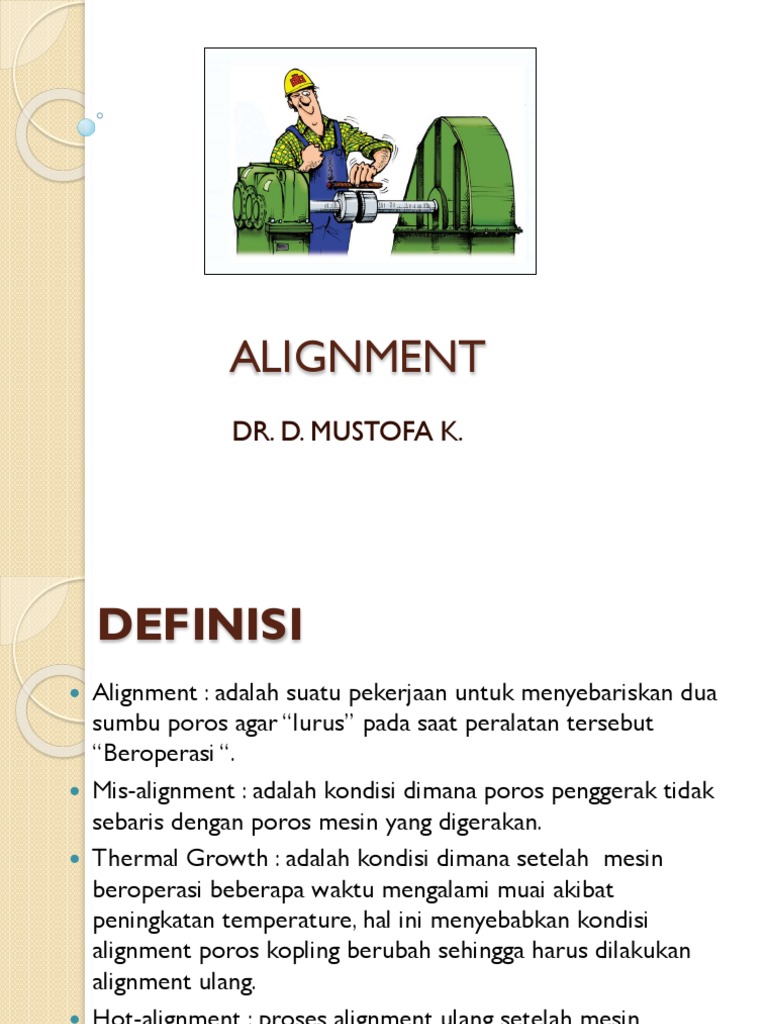

ALIGNMENT

DR. D. MUSTOFA K.
DEFINISI
— Alignment : adalah suatu pekerjaan untuk menyebariskan dua
sumbu poros agar “lurus” pada saat peralatan tersebut
“Beroperasi “.
— Mis-alignment : adalah kondisi dimana poros penggerak tidak
sebaris dengan poros mesin yang digerakan.
— Thermal Growth : adalah kondisi dimana setelah mesin
beroperasi beberapa waktu mengalami muai akibat
peningkatan temperature, hal ini menyebabkan kondisi
alignment poros kopling berubah sehingga harus dilakukan
alignment ulang.
— Hot-alignment : proses alignment ulang setelah mesin
beroperasi babarapa jam.
— Indicator sag : adalah kelenturan batang pemegang dial
indicator akibat pengaruh gravitasi.
DEFINISI
— Soft foot : adalah suatu kondisi dimana salah satu kaki
atau dua kakimesin atau motor listrik mengalami
defleksi akibat pengencangan baut pengikat.
— Pre-alignment : adalah pekerjaan yang harus dilakukan
sebelum proses alignment.
— Vertical offset : adalah penyimpangan dengan kondisi
kedua poros sejajar tetapi salah satu poros lebih
tinggi.
— Angular offset: adalah penyimpangan dimana salah satu
poros tidak lurus dan membentuk sudut terhadap
poros lainnya.
— Horizontal offset: adalah kondisi penyimpangan
dimana kedua poros tersebut sejajar, tetap posisi salah
satu poros bergeser ke samping
PENDAHULUAN.
— Kerusakan komponen pada mesin-mesin
industri lebih dari 60% diawali adanya
misalignment antara poros penggerak
dengan poros yang digerakkan.
— Alignment adalah suatu pekerjaan untuk
menyebariskan dua sumbu poros agar “lurus” pada
saat peralatan tersebut “Beroperasi “
— Pengertian “lurus” disini tidak 100 %. Toleransi rata-
rata yang diijinkan dapat menggunakan pedoman
berikut ini:
— Metoda FACE TIR : 0.002” - 0.003”
— Metoda RIMTIR : 0.002” - 0.003”
— Sedangkan pengertian “Beroperasi”,
adalah peralatan dalam keadaan bekerja.
Hal ini perlu ditegaskan karena bisa saja
poros tersebut lurus setelah dilakukan
alignment, tetapi setelah dioperasikan
selama beberapa jam kelurusan tersebut
berubah, hal itu akibat adanya pemuaian
pada mesin maupun motor listrik yang
disebut Thermal Growth.
