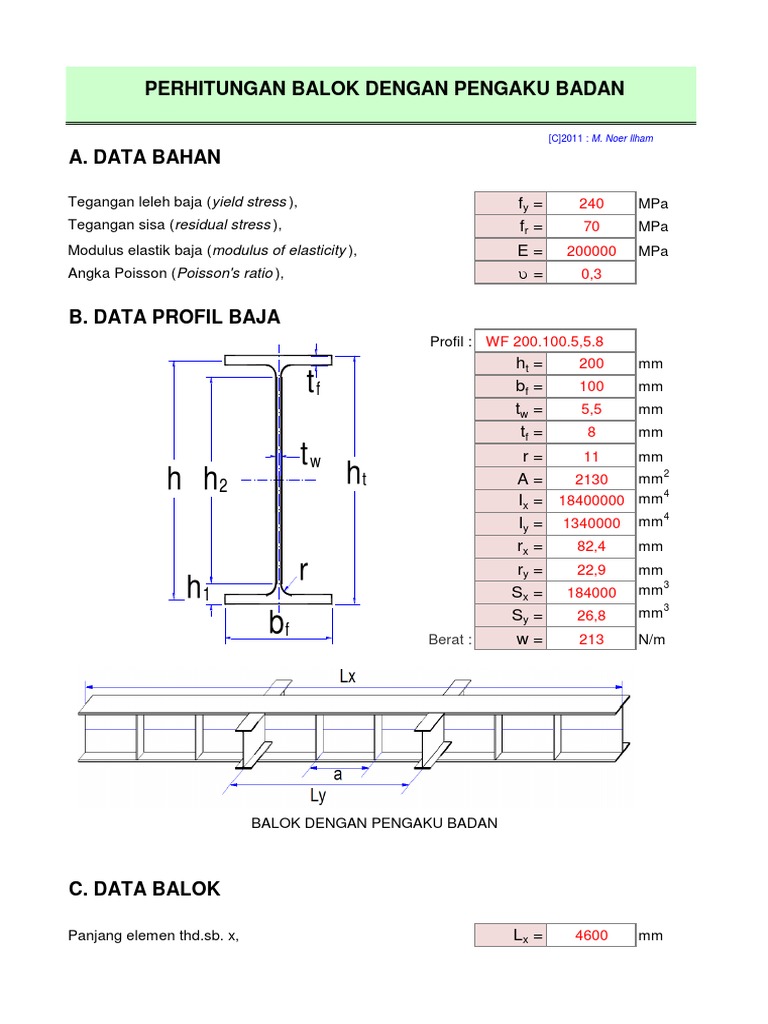

PERHITUNGAN BALOK DENGAN PENGAKU BADAN

[C]2011 : M. Noer Ilham

A. DATA BAHAN

Tegangan leleh baja (yield stress ), fy = 240 MPa

Tegangan sisa (residual stress ), fr = 70 MPa
Modulus elastik baja (modulus of elasticity ), E= 200000 MPa
Angka Poisson (Poisson's ratio ), u= 0,3

B. DATA PROFIL BAJA

Profil : WF 200.100.5,5.8
ht = 200 mm
tf bf = 100 mm
tw = 5,5 mm
tf = 8 mm
tw r= 11 mm
h h2 ht A= 2130 mm2
4
Ix = 18400000 mm
4
Iy = 1340000 mm
rx = 82,4 mm

r ry = 22,9 mm
h1 Sx = 184000 mm
3

Sy = mm3
bf Berat : w=
26,8
213 N/m

BALOK DENGAN PENGAKU BADAN

C. DATA BALOK

Panjang elemen thd.sb. x, Lx = 4600 mm

Panjang elemen thd.sb. y ( jarak dukungan lateral ), Ly = 3800 mm
Jarak antara pengaku vertikal pada badan, a= 1000 mm
Tebal plat pengaku vertikal pada badan, ts = 12 mm
Momen maksimum akibat beban terfaktor, Mu = 9498500 Nmm
Momen pada 1/4 bentang, MA = 3342200 Nmm
Momen di tengah bentang, MB = 5305900 Nmm
Momen pada 3/4 bentang, MC = 2994700 Nmm
Gaya geser akibat beban terfaktor, Vu = 169976 N
Faktor reduksi kekuatan untuk lentur, fb = 0,90
Faktor reduksi kekuatan untuk geser, ff = 0,75

D. SECTION PROPERTIES
G=E/[2*(1+u)]= 76923 MPa
h1 = tf + r = 19,00 mm
h 2 = ht - 2 * h 1 = 162,00 mm
h = ht - tf = 192,00 mm
J = S [ b * t /3 ] = 2 * 1/3 * bf * tf + 1/3 * (ht - 2 * tf) * tw = 44337,7 mm
3 3 3 4

6
Iw = Iy * h2 / 4 = 1,235E+10 mm
X1 = p / Sx * √ [ E * G * J * A / 2 ] = 14552,5 MPa
2 2
X2 = 4 * [ Sx / (G * J) ]2 * Iw / Iy = 0,0001073 mm /N
3
Zx = tw * ht2 / 4 + ( bf - tw ) * ( ht - tf ) * tf = 200152,0 mm
3
Zy = tf * bf2 / 2 + ( ht - 2 * tf ) * tw2 / 4 = 41391,5 mm

G= modulus geser, Zx = modulus penampang plastis thd. sb. x,

J= Konstanta puntir torsi, Zy = modulus penampang plastis thd. sb. y,
Iw = konstanta putir lengkung, X1 = koefisien momen tekuk torsi lateral - 1,
h= tinggi bersih badan, X2 = koefisien momen tekuk torsi lateral - 2,

E. PERHITUNGAN KEKUATAN

Syarat yg harus dipenuhi untuk balok dengan pengaku, maka nilai : a / h ≤ 3.0
a/h= 5,208 > 3,00
 tidak berlaku rumus balok dg pengaku
Ketebalan plat badan dengan pengaku vertikal tanpa pengaku memanjang harus meme-
nuhi : h / tw  7.07 * √ ( E / fy )
34,909 < 204,09  tebal plat badan memenuhi (OK)

1. MOMEN NOMINAL PENGARUH LOCAL BUCKLING

1.1. Pengaruh tekuk lokal (local buckling) pada sayap

Kelangsingan penampang sayap, l = bf / tf = 12,500

Batas kelangsingan maksimum untuk penampang compact ,
lp = 500 / √ fy = 32,275
Batas kelangsingan maksimum untuk penampang non-compact ,
lr = 625 / √ fy = 40,344
Momen plastis, Mp = fy * Zx = 48036480 Nmm
Momen batas tekuk, Mr = Sx * ( fy - fr ) = 31280000 Nmm
Momen nominal penampang untuk :
a. Penampang compact , l  lp
→ Mn = Mp
b. Penampang non-compact , lp < l  lr
→ Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp)
c. Penampang langsing , l > lr
→ Mn = Mr * ( l r / l ) 2

l < lp dan l < lr

Berdasarkan nilai kelangsingan sayap, maka termasuk penampang compact
Momen nominal penampang dihitung sebagai berikut :
compact : Mn = Mp = 48036480 Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = - Nmm
Mn = M r * ( l r / l ) =
2
langsing : - Nmm
Momen nominal untuk penampang : compact Mn = 48036480 Nmm
1.2. Pengaruh tekuk lokal (local buckling) pada badan

Kelangsingan penampang badan, l = h / tw = 34,909

Batas kelangsingan maksimum untuk penampang compact ,
lp = 1680 / √ fy = 108,444
Batas kelangsingan maksimum untuk penampang non-compact ,
lr = 2550 / √ fy = 164,602
l < lp dan l < lr
Berdasarkan nilai kelangsingan badan, maka termasuk penampang compact
Momen nominal penampang dihitung sebagai berikut :
compact : Mn = Mp = 48036480 Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = - Nmm
Mn = M r * ( l r / l ) =
2
langsing : - Nmm
Momen nominal untuk penampang : compact Mn = 48036480 Nmm

2. MOMEN NOMINAL BALOK PLAT BERDINDING PENUH

Kelangsingan penampang badan, l = h / tw = 34,909

Untuk penampang yang mempunyai ukuran : h / tw > lr
34,909 < 40,344
maka momen nominal komponen struktur, tidak harus dihitung dengan rumus :
Mn = Kg * S * fcr
dengan, Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 /  fcr ]
a. Untuk kelangsingan : lG ≤ lp → fcr = fy
b. Untuk kelangsingan : lp < lG ≤ lr
→ fcr = Cb * fy * [ 1 - ( lG - lp ) / ( 2 * ( lr - lp ) ) ] ≤ fy
c. Untuk kelangsingan : lG > lr → fcr = fc * ( lr / lG )2 ≤ fy
Untuk tekuk torsi lateral : → f c = Cb * f y / 2 ≤ fy
Untuk tekuk lokal : → fc = fy / 2
Koefisien momen tekuk torsi lateral,
Cb = 12.5 * Mu / ( 2.5*Mu + 3*MA + 4*MB + 3*MC ) = 1,86 < 2.3
 diambil, Cb = 1,86
Perbandingan luas plat badan terhadap luas plat sayap,
ar = h * tw / ( bf * tf ) = 1,320
Momen inersia,
3
I1 = Iy / 2 - 1/12 * tw * 1/3 * h2 = 669251 mm4
Luas penampang, A1 = A / 2 - 1/3 * tw * h2 = 768 mm2
Jari-jari girasi daerah plat sayap ditambah sepertiga bagian plat badan yang mengalami
tekan, r1 =  ( I1 / A1 ) = 30 mm

2.1. Momen nominal berdasarkan tekuk torsi lateral

Jarak antara pengekang lateral, L = Ly = 3800 mm

Angka kelangsingan, l G = L / r1 = 128,727
Batas kelangsingan maksimum untuk penampang compact ,
lp = 1.76 * √ ( E / fy ) = 50,807
Batas kelangsingan maksimum untuk penampang non-compact ,
lr = 4.40 * √ ( E / fy ) = 127,017
Tegangan acuan untuk momen kritis tekuk torsi lateral,
f c = Cb * f y / 2 = 222,69 MPa
fc < fy maka diambil, fc = 222,69 MPa
lG > lp dan lG > lr
Tegangan kritis penampang dihitung sebagai berikut :
lG ≤ lp fcr = fy = - MPa
lp ≤ lG ≤ lr fcr = Cb* fy* [ 1 - ( lG - lp) / ( 2*( lr - lp) ) ] = - MPa
lG > lr fcr = fc * ( lr / lG )2 = 216,81 MPa
fcr = 216,81 MPa
fcr < fy maka diambil, fcr = 216,81 MPa
Modulus penampang elastis, S = Sx = 184000 mm3
Koefisien balok plat berdinding penuh,
Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 /  fcr ] = 1,114
Momen nominal penampang, Mn = Kg * S * fcr = 44455597 Nmm

2.2. Momen nominal berdasarkan local buckling pada sayap

Kelangsingan penampang sayap, lG = bf / ( 2 * tf ) = 6,25

Faktor kelangsingan plat badan, ke = 4 /  ( h / tw ) = 0,677 < 0.763
diambil, ke = 0,677
Batas kelangsingan maksimum untuk penampang compact ,
lp = 0.38 * √ ( E / fy ) = 10,97

Batas kelangsingan maksimum untuk penampang non-compact ,

lr = 1.35 * √ ( ke * E / fy ) = 32,07
Tegangan acuan untuk momen kritis tekuk lokal, fc = fy / 2 = 120,00 MPa
lG < lp dan lG < lr
Tegangan kritis penampang dihitung sebagai berikut :
lG ≤ lp fcr = fy = 240,00 MPa
lp ≤ lG ≤ lr fcr = Cb* fy* [ 1 - ( lG - lp) / ( 2*( lr - lp) ) ] = - MPa
lG > lr fcr = fc * ( lr / lG )2 = - MPa
Tegangan kritis penampang, fcr = 240,00 MPa
fcr < fy maka diambil, fcr = 240,00 MPa
Modulus penampang elastis, S = Sx = 184000 mm3
Koefisien balok plat berdinding penuh,
Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 /  fcr ] = 1,107
Momen nominal penampang, Mn = Kg * S * fcr = 48896807 Nmm
3. MOMEN NOMINAL PENGARUH LATERAL BUCKLING

Momen nominal komponen struktur dengan pengaruh tekuk lateral, untuk :

a. Bentang pendek : L  Lp
→ Mn = Mp = fy * Zx
b. Bentang sedang : Lp < L  Lr
→ Mn = C b * [ M r + ( M p - M r ) * ( L r - L ) / ( L r - L p ) ]  Mp
c. Bentang panjang : L > Lr
Mn = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L ) * Iy * Iw ]  Mp
2
→
Panjang bentang maksimum balok yang mampu menahan momen plastis,
Lp = 1.76 * ry * √ ( E / fy ) = 1163 mm
Tegangan leleh dikurangi tegangan sisa, fL = fy - fr = 170 MPa
Panjang bentang minimum balok yang tahanannya ditentukan oleh momen kritis tekuk
2
torsi lateral, Lr = ry * X1 / fL * √ [ 1 + √ ( 1 + X2 * fL ) ] = 3409 mm
Koefisien momen tekuk torsi lateral,
Cb = 12.5 * Mu / ( 2.5*Mu + 3*MA + 4*MB + 3*MC ) = 1,86
Momen plastis, Mp = fy * Zx = 48036480 Nmm
Momen batas tekuk, Mr = Sx * ( fy - fr ) = 31280000 Nmm
Panjang bentang thd.sb. y (jarak dukungan lateral), L = Ly = 3800 mm

L > Lp dan L > Lr

 Termasuk kategori : bentang panjang
Momen nominal dihitung sebagai berikut :
Mn = Mp = fy * Zx = - Nmm
Mn = C b * [ M r + ( M p - M r ) * ( L r - L ) / ( L r - L p ) ] = - Nmm
Mn = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L ) * Iy * Iw ] = 53648499 Nmm
2

Momen nominal balok untuk kategori : bentang panjang Mn = 53648499 Nmm

Mn > Mp
Momen nominal yang digunakan, Mn = 48036480 Nmm

4. TAHANAN MOMEN LENTUR

a. Momen nominal pengaruh local buckling :

Momen nominal pengaruh local buckling pada sayap, Mn = 48036480 Nmm
Momen nominal pengaruh local buckling pada badan, Mn = 48036480 Nmm
b. Momen nominal balok plat berdinding penuh :
Momen nominal berdasarkan tekuk torsi lateral, Mn = 44455597 Nmm
Momen nominal berdasarkan local buckling pd. sayap, Mn = 48896807 Nmm
c. Momen nominal berdasarkan pengaruh lateral buckling , Mn = 48036480 Nmm
Momen nominal (terkecil) yang menentukan,  Mn = 44455597 Nmm
Tahanan momen lentur, fb * Mn = 40010038 Nmm
Momen akibat beban terfaktor, Mu = 9498500 Nmm
Syarat yg harus dipenuhi : Mu  fb * Mn
9498500 < 40010038  AMAN (OK)

Mu / ( fb * Mn ) = 0,2374 < 1.0 (OK)

5. TAHANAN GESER

Tahanan geser nominal plat badan dengan pengaku dihitung sebagai berikut :
Untuk nilai, h / tw ≤ 1.10 *  ( kn * E / fy )
Tahanan geser plastis :
→ Vn = 0.60 * fy * Aw
Untuk nilai, 1.10 *  ( kn * E / fy ) ≤ h / tw ≤ 1.37 *  ( kn * E / fy )
Tahanan geser elasto plastis :
→ Vn = 0.60 * fy * Aw * [ 1.10* ( kn * E / fy ) ] / ( h / tw )
Untuk nilai, h / tw > 1.37 *  ( kn * E / fy )
Tahanan geser elastis :
→ Vn = 0.90 * Aw * kn * E / ( h / tw )2

2
Luas penampang badan, Aw = tw * ht = 1100 mm
2
kn = 5 + 5 / ( a / h ) = 5,1843
Perbandingan tinggi terhadap tebal badan, h / tw = 34,909
1.10 *  ( kn * E / fy ) = 72,302
1.37 *  ( kn * E / fy ) = 90,048
h / tw < 1.10* ( kn*E / fy ) dan h / tw < 1.37* ( kn*E / fy )
 Tahanan geser plastis
Tahanan geser nominal dihitung sebagai berikut :
Vn = 0.60 * fy * Aw = 158400 N
Vn = 0.60 * fy * Aw * [ 1.10* ( kn * E / fy ) ] / ( h / tw ) = - N
2
Vn = 0.90 * Aw * kn * E / ( h / tw ) = - N
Tahana geser nominal untuk geser : plastis Vn = 158400 N
Tahanan gaya geser, ff * Vn = 118800 N
Gaya geser akibat beban terfaktor, Vu = 169976 N
Syarat yg harus dipenuhi : Vu  ff * Vn
169976 > 118800  TIDAK AMAN (NG)
6. INTERAKSI GESER DAN LENTUR

Elemen yang memikul kombinasi geser dan lentur harus dilakukan kontrol sbb. :
Syarat yang harus dipenuhi untuk interakasi geser dan lentur :
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn )  1,375
Mu / ( fb * Mn ) = 0,2374
Vu / ( ff * Vn ) = 1,4308
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) = 1,1316
1,1316 < 1.375 AMAN (OK)

7. DIMENSI PENGAKU VERTIKAL PADA BADAN

Luas penampang plat pengaku vertikal harus memenuhi,

As ≥ 0.5 * D * Aw * (1 + Cv) * [ a / h - (a / h)2 /  (1 + (a / h)2 ) ]
Tebal plat pengaku vertikal pada badan (stiffner ), ts = 12 mm
Tinggi plat pengaku, hs = ht - 2 * tf = 184 mm
Luas penampang plat pengaku, As = hs * ts = 2208 mm2
Untuk sepasang pengaku, D= 1
2
Cv = 1.5 * kn * E / fy * 1 / ( h /tw ) = 5,3177
0.5 * D * Aw * (1 + Cv) * [ a / h - (a / h) /  (1 + (a / h) ) ] =
2 2
325 mm2
Syarat yang harus dipenuhi :
As ≥ 0.5 * D * Aw * (1 + Cv) * [ a / h - (a / h)2 /  (1 + (a / h)2 ) ]
2208 > 325  AMAN (OK)

Pengaku vertikal pada plat badan harus mempunyai momen inersia :

Is ≥ 0.75 * h * tw
3
untuk a / h ≤ 2
3 3
Is ≥ 1.5 * h * tw / a
2
untuk a / h > 2

Momen inersia plat pengaku, Is = 2/3 * hs * ts3 = 211968 mm4

untuk, a/h= 5,208 > 2
Batasan momen inersia pengaku vertikal dihitung sebagai berikut :
0.75 * h * tw =
3
- mm4
1.5 * h3 * tw3 / a2 = 1766 mm4

Momen inersia minimum = 1766 mm4

Kontrol momen inersia plat pengaku,
Is = 211968 > 1766  AMAN (OK)
