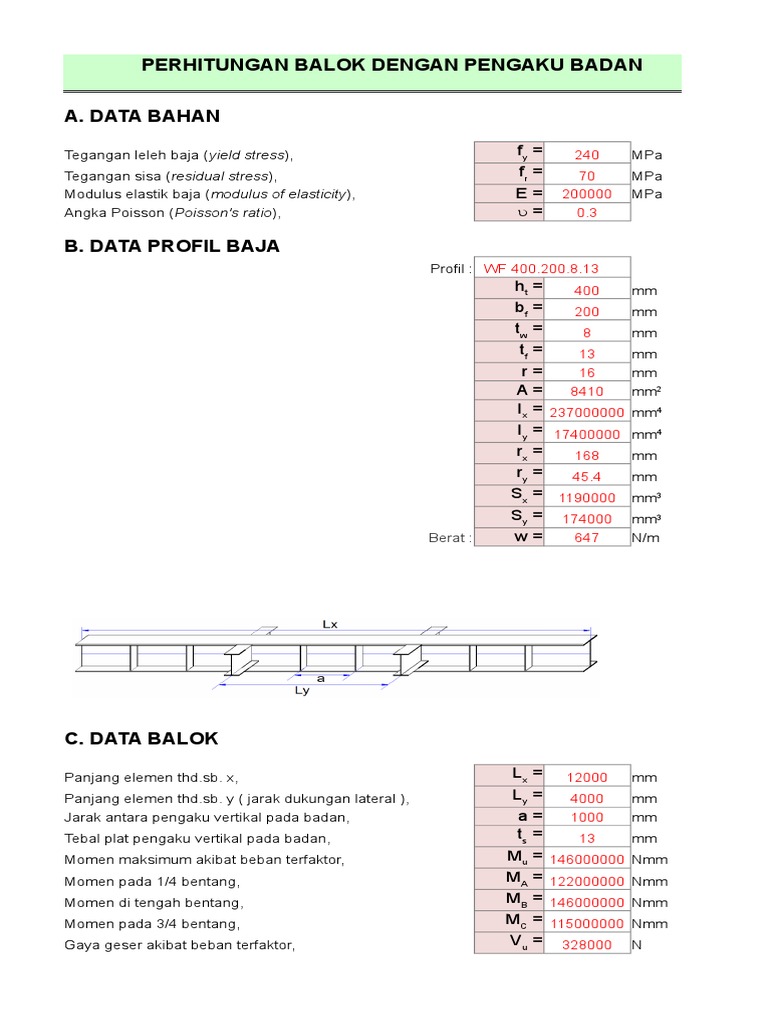

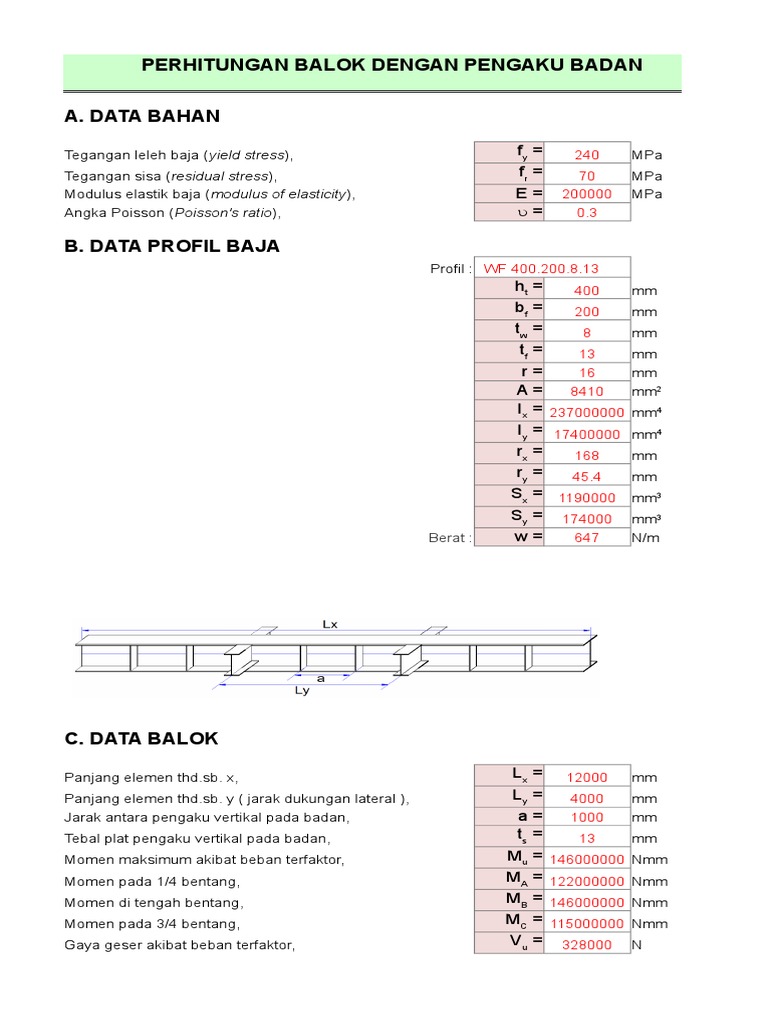

PERHITUNGAN BALOK DENGAN PENGAKU BADAN
A. DATA BAHAN
Tegangan leleh baja (yield stress), fy = 240 MPa

Tegangan sisa (residual stress), fr = 70 MPa
Modulus elastik baja (modulus of elasticity), E= 200000 MPa
Angka Poisson (Poisson's ratio), u= 0.3
B. DATA PROFIL BAJA

Profil : WF 400.200.8.13
ht = 400 mm
bf = 200 mm
tw = 8 mm
tf = 13 mm
r= 16 mm
A= 8410 mm2
Ix = 237000000 mm4
Iy = 17400000 mm4
rx = 168 mm
ry = 45.4 mm
Sx = 1190000 mm3
Sy = 174000 mm3
Berat : w= 647 N/m
BALOK DENGAN PENGAKU BADAN
C. DATA BALOK
Panjang elemen thd.sb. x, Lx = 12000 mm

Panjang elemen thd.sb. y ( jarak dukungan lateral ), Ly = 4000 mm
Jarak antara pengaku vertikal pada badan, a= 1000 mm
Tebal plat pengaku vertikal pada badan, ts = 13 mm
Momen maksimum akibat beban terfaktor, Mu = 146000000 Nmm
Momen pada 1/4 bentang, MA = 122000000 Nmm
Momen di tengah bentang, MB = 146000000 Nmm
Momen pada 3/4 bentang, MC = 115000000 Nmm
Gaya geser akibat beban terfaktor, Vu = 328000 N
Faktor reduksi kekuatan untuk lentur, fb = 0.90
Faktor reduksi kekuatan untuk geser, ff = 0.75
D. SECTION PROPERTIES
G=E/[2*(1+u)]= 76923 MPa
h1 = t f + r = 29.00 mm
h2 = h t - 2 * h 1 = 342.00 mm
h = ht - tf = 387.00 mm
J = S [ b * t3/3 ] = 2 * 1/3 * bf * tf3 + 1/3 * (ht - 2 * tf) * tw3 = 356762.7 mm4
Iw = Iy * h2 / 4 = 6.515E+11 mm6
X1 = p / Sx * √ [ E * G * J * A / 2 ] = 12682.9 MPa
X2 = 4 * [ Sx / (G * J) ]2 * Iw / Iy = 0.0002816 mm2/N2
Zx = tw * ht2 / 4 + ( bf - tw ) * ( ht - tf ) * tf = 1285952.0 mm3
Zy = tf * bf2 / 2 + ( ht - 2 * tf ) * tw2 / 4 = 265984.0 mm3
G = modulus geser, Zx = modulus penampang plastis thd. sb. x,

J = Konstanta puntir torsi, Zy = modulus penampang plastis thd. sb. y,
Iw = konstanta putir lengkung, X1 = koefisien momen tekuk torsi lateral - 1,
h = tinggi bersih badan, X2 = koefisien momen tekuk torsi lateral - 2,
E. PERHITUNGAN KEKUATAN
Syarat yg harus dipenuhi untuk balok dengan pengaku, maka nilai : a / h ≤ 3.0
a / h = 2.584 < 3.00
® berlaku rumus balok dengan pengaku (OK)
Ketebalan plat badan dengan pengaku vertikal tanpa pengaku memanjang harus memenuhi
h / tw £ 7.07 * √ ( E / fy )
48.375 < 204.09 ® tebal plat badan memenuhi (OK)
1. MOMEN NOMINAL PENGARUH LOCAL BUCKLING
1.1. Pengaruh tekuk lokal (local buckling) pada sayap
Kelangsingan penampang sayap, l = bf / tf = 15.385

Batas kelangsingan maksimum untuk penampang compact,
lp = 500 / √ fy = 32.275
Batas kelangsingan maksimum untuk penampang non-compact,
lr = 625 / √ fy = 40.344
Momen plastis, Mp = fy * Zx = 308628480 Nmm
Momen batas tekuk, Mr = Sx * ( fy - fr ) = 202300000 Nmm
Momen nominal penampang untuk :
a. Penampang compact, l £ lp
→ Mn = Mp
b. Penampang non-compact, lp < l £ lr
→ Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp)
c. Penampang langsing, l > lr
→ Mn = Mr * ( l r / l ) 2
l < lp dan l < lr

Berdasarkan nilai kelangsingan sayap, maka termasuk penampang compact
Momen nominal penampang dihitung sebagai berikut :
compact : Mn = Mp = 308628480 Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = - Nmm
langsing : M n = M r * ( lr / l ) 2 = - Nmm
Momen nominal untuk penampang : compact Mn = 308628480 Nmm
1.2. Pengaruh tekuk lokal (local buckling) pada badan
Kelangsingan penampang badan, l = h / tw = 48.375

lp = 1680 / √ fy = 108.444
lr = 2550 / √ fy = 164.602
l < lp dan l < lr
Berdasarkan nilai kelangsingan badan, maka termasuk penampang compact
compact : Mn = Mp = 308628480 Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = - Nmm
Momen nominal untuk penampang : compact Mn = 308628480 Nmm
2. MOMEN NOMINAL BALOK PLAT BERDINDING PENUH

Untuk penampang yang mempunyai ukuran : h / tw > lr
48.375 >
40.344
maka momen nominal komponen struktur, harus dihitung dengan rumus :
Mn = Kg * S * fcr
dengan, Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 / Ö fcr ]
a. Untuk kelangsingan : lG ≤ lp → fcr = fy
b. Untuk kelangsingan : lp < lG ≤ lr

→ fcr = Cb * fy * [ 1 - ( lG - lp ) / ( 2 * ( lr - lp ) ) ] ≤ fy
c. Untuk kelangsingan : lG > lr → fcr = fc * ( lr / lG )2 ≤ fy
Untuk tekuk torsi lateral : → fc = Cb * f y / 2 ≤ fy
Untuk tekuk lokal : → fc = f y / 2
Koefisien momen tekuk torsi lateral,
Cb = 12.5 * Mu / ( 2.5*Mu + 3*MA + 4*MB + 3*MC ) = 1.10 < 2.3
® diambil, Cb = 1.10
Perbandingan luas plat badan terhadap luas plat sayap,
ar = h * t w / ( b f * t f ) = 1.191
Momen inersia, I1 = Iy / 2 - 1/12 * tw3 * 1/3 * h2 = 8695136 mm4
Luas penampang, A1 = A / 2 - 1/3 * tw * h2 = 3293 mm2
Jari-jari girasi daerah plat sayap ditambah sepertiga bagian plat badan yang mengalami
tekan, r1 = Ö ( I1 / A1 ) = 51 mm
2.1. Momen nominal berdasarkan tekuk torsi lateral
Jarak antara pengekang lateral, L = Ly = 4000 mm

Angka kelangsingan, lG = L / r 1 = 77.843
lp = 1.76 * √ ( E / fy ) = 50.807
lr = 4.40 * √ ( E / fy ) = 127.017
Tegangan acuan untuk momen kritis tekuk torsi lateral,
fc = C b * f y / 2 = 131.93 MPa
fc < fy maka diambil, fc = 131.93 MPa
lG > lp dan lG < lr
Tegangan kritis penampang dihitung sebagai berikut :
lG ≤ lp fcr = fy = - MPa
lp ≤ lG ≤ lr fcr = Cb* fy* [ 1 - ( lG - lp) / ( 2*( lr - lp) ) ] = 217.05 MPa
lG > lr fcr = fc * ( lr / lG )2 = - MPa
fcr = 217.05 MPa
fcr < fy maka diambil, fcr = 217.05 MPa
Modulus penampang elastis, S = Sx = 1190000 mm3
Koefisien balok plat berdinding penuh,
Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 / Ö fcr ] = 1.095
Momen nominal penampang, Mn = Kg * S * fcr = 282925041 Nmm
2.2. Momen nominal berdasarkan local buckling pada sayap
Kelangsingan penampang sayap, lG = b f / ( 2 * t f ) = 7.69

Faktor kelangsingan plat badan, ke = 4 / Ö ( h / tw ) = 0.575 < 0.763
diambil, ke = 0.575
lp = 0.38 * √ ( E / fy ) = 10.97

lr = 1.35 * √ ( ke * E / fy ) = 29.55
Tegangan acuan untuk momen kritis tekuk lokal, f c = fy / 2 = 120.00 MPa
lG < lp dan lG < lr
lG ≤ lp fcr = fy = 240.00 MPa
lp ≤ lG ≤ lr fcr = Cb* fy* [ 1 - ( lG - lp) / ( 2*( lr - lp) ) ] = - MPa
lG > lr fcr = fc * ( lr / lG ) =2
- MPa
Tegangan kritis penampang, fcr = 240.00 MPa
Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 / Ö fcr ] = 1.089
3. MOMEN NOMINAL PENGARUH LATERAL BUCKLING
Momen nominal komponen struktur dengan pengaruh tekuk lateral, untuk :

a. Bentang pendek : L £ Lp
→ Mn = M p = fy * Z x
b. Bentang sedang : Lp < L £ Lr
→ M n = Cb * [ M r + ( M p - M r ) * ( L r - L ) / ( L r - L p ) ] £ Mp
c. Bentang panjang : L > Lr
→ Mn = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L )2 * Iy * Iw ] £ Mp
Panjang bentang maksimum balok yang mampu menahan momen plastis,
Lp = 1.76 * ry * √ ( E / fy ) = 2307 mm
Tegangan leleh dikurangi tegangan sisa, f L = fy - fr =
170 MPa
Panjang bentang minimum balok yang tahanannya ditentukan oleh momen kritis tekuk
torsi lateral, Lr = ry * X1 / fL * √ [ 1 + √ ( 1 + X2 * fL2 ) ] = 6794 mm
Cb = 12.5 * Mu / ( 2.5*Mu + 3*MA + 4*MB + 3*MC ) = 1.10
Panjang bentang thd.sb. y (jarak dukungan lateral), L = Ly = 4000 mm
L > Lp dan L < Lr

® Termasuk kategori : 0
Momen nominal dihitung sebagai berikut :
M n = M p = f y * Zx = - Nmm
Mn = Cb * [ Mr + ( Mp - Mr ) * ( Lr - L ) / ( Lr - Lp ) ] = 295188726 Nmm
Mn = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L )2 * Iy * Iw ] = - Nmm
Momen nominal balok untuk kategori : 0 Mn = 295188726 Nmm
Mn < Mp
Momen nominal yang digunakan, Mn = 295188726 Nmm
4. TAHANAN MOMEN LENTUR
a. Momen nominal pengaruh local buckling :

Momen nominal pengaruh local buckling pada sayap, Mn = 308628480 Nmm
Momen nominal pengaruh local buckling pada badan, Mn = 308628480 Nmm
b. Momen nominal balok plat berdinding penuh :
Momen nominal berdasarkan tekuk torsi lateral, Mn = 282925041 Nmm
Momen nominal berdasarkan local buckling pd. sayap, Mn = 310982774 Nmm
c. Momen nominal berdasarkan pengaruh lateral buckling, Mn = 295188726 Nmm
Momen nominal (terkecil) yang menentukan, ® Mn = 282925041 Nmm
Tahanan momen lentur, fb * Mn = 254632537 Nmm
Momen akibat beban terfaktor, Mu = 146000000 Nmm
Syarat yg harus dipenuhi : Mu £ fb * M n
146000000 < 254632537 ® AMAN (OK)
Mu / ( fb * Mn ) = 0.5734 < 1.0 (OK)
5. TAHANAN GESER
Tahanan geser nominal plat badan dengan pengaku dihitung sebagai berikut :
Untuk nilai, h / tw ≤ 1.10 * Ö ( kn * E / fy )
Tahanan geser plastis :
→ Vn = 0.60 * fy * Aw
Untuk nilai, 1.10 * Ö ( kn * E / fy ) ≤ h / tw ≤ 1.37 * Ö ( kn * E / fy )

Tahanan geser elasto plastis :
→ Vn = 0.60 * fy * Aw * [ 1.10*Ö ( kn * E / fy ) ] / ( h / tw )
Untuk nilai, h / tw > 1.37 * Ö ( kn * E / fy )
Tahanan geser elastis :
→ Vn = 0.90 * Aw * kn * E / ( h / tw )2
Luas penampang badan, Aw = tw * ht = 3200 mm2

kn = 5 + 5 / ( a / h )2 = 5.7488
Perbandingan tinggi terhadap tebal badan, h / tw = 48.375
1.10 * Ö ( kn * E / fy ) = 76.136
1.37 * Ö ( kn * E / fy ) = 94.824
h / tw < 1.10*Ö ( kn*E / fy ) dan h / tw < 1.37*Ö ( kn*E / fy )
® Tahanan geser plastis
Tahanan geser nominal dihitung sebagai berikut :
Vn = 0.60 * fy * Aw = 460800 N
Vn = 0.60 * fy * Aw * [ 1.10*Ö ( kn * E / fy ) ] / ( h / tw ) = - N
Vn = 0.90 * Aw * kn * E / ( h / tw )2 = - N
Tahana geser nominal untuk geser : plastis Vn = 460800 N
Tahanan gaya geser, ff * Vn = 345600 N
Syarat yg harus dipenuhi : Vu £ ff * Vn
328000 < 345600 ® AMAN (OK)
6. INTERAKSI GESER DAN LENTUR
Elemen yang memikul kombinasi geser dan lentur harus dilakukan kontrol sbb. :
Syarat yang harus dipenuhi untuk interakasi geser dan lentur :
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) £ 1.375
M u / ( fb * M n ) = 0.5734
Vu / ( ff * Vn ) = 0.9491
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) = 1.1665
1.1665 < 1.375 AMAN (OK)
7. DIMENSI PENGAKU VERTIKAL PADA BADAN
Luas penampang plat pengaku vertikal harus memenuhi,

As ≥ 0.5 * D * Aw * (1 + Cv) * [ a / h - (a / h)2 / Ö (1 + (a / h)2 ) ]
Tebal plat pengaku vertikal pada badan (stiffner), ts = 13 mm
Tinggi plat pengaku, hs = h t - 2 * t f = 374 mm
Luas penampang plat pengaku, As = hs * ts = 4862 mm2
Untuk sepasang pengaku, D= 1
Cv = 1.5 * kn * E / fy * 1 / ( h /tw )2 = 3.0708
0.5 * D * Aw * (1 + Cv) * [ a / h - (a / h)2 / Ö (1 + (a / h)2 ) ] = 1134 mm2
Syarat yang harus dipenuhi :
As ≥ 0.5 * D * Aw * (1 + Cv) * [ a / h - (a / h)2 / Ö (1 + (a / h)2 ) ]
4862 > 1134 ® AMAN (OK)
Pengaku vertikal pada plat badan harus mempunyai momen inersia :

Is ≥ 0.75 * h * tw3 untuk a / h ≤ Ö2
Is ≥ 1.5 * h3 * tw3 / a2 untuk a / h > Ö2
Momen inersia plat pengaku, Is = 2/3 * hs * ts3 = 547785 mm4

untuk, a/h= 2.584 > Ö2
Batasan momen inersia pengaku vertikal dihitung sebagai berikut :
0.75 * h * tw3 = - mm4
1.5 * h3 * tw3 / a2 = 44514 mm4
Momen inersia minimum = 44514 mm4
Kontrol momen inersia plat pengaku,
Is = 547785 > 44514 ® AMAN (OK)
tf
tw
h h2 ht
r
h1
bf
mm2/N2
531205941
non-compact
422360566
217.05362
< 0.763
217.05362
295188726
725243.52
PERHITUNGAN BALOK TANPA PENGAKU BADAN
A. DATA BAHAN

B. DATA PROFIL BAJA

Profil : WF 400.200.8.13
ht = 400 mm
bf = 200 mm
tf
tw = 8 mm
tf =
tw 13 mm
h h2 ht r= 16 mm
A= 8410 mm2
Ix = 237000000 mm4
r Iy = 17400000 mm4
h1
bf rx = 168 mm
ry = 45.4 mm
Sx = 1190000 mm3
Sy = 174000 mm3
Berat : w= 647 N/m
BALOK TANPA PENGAKU BADAN
C. DATA BALOK
Panjang elemen thd.sb. x, Lx = 12000 mm

Panjang elemen thd.sb. y ( jarak dukungan lateral ), Ly = 4000 mm
Momen maksimum akibat beban terfaktor, Mu = 146000000 Nmm
Momen pada 1/4 bentang, MA = 122000000 Nmm
Momen di tengah bentang, MB = 146000000 Nmm
Momen pada 3/4 bentang, MC = 115000000 Nmm
D. SECTION PROPERTIES
G = E / [ 2 *( 1 + u ) ] = 76923 MPa
h1 = t f + r = 29.00 mm
h2 = h t - 2 * h 1 = 342.00 mm
h = ht - tf = 387.00 mm
J = S [ b * t3/3 ] = 2 * 1/3 * bf * tf3 + 1/3 * (ht - 2 * tf) * tw3 = 356762.7 mm4
Iw = Iy * h2 / 4 = 6.515E+11 mm6
X1 = p / Sx * √ [ E * G * J * A / 2 ] = 12682.9 MPa
X2 = 4 * [ Sx / (G * J) ]2 * Iw / Iy = 0.0002816 mm2/N2
Zx = tw * ht2 / 4 + ( bf - tw ) * ( ht - tf ) * tf = 1285952.0 mm3
Zy = tf * bf2 / 2 + ( ht - 2 * tf ) * tw2 / 4 = 265984.0 mm3
G = modulus geser,
tf
J = Konstanta puntir torsi,
Iw = konstanta putir lengkung, tw
h h2 ht
X1 = koefisien momen tekuk torsi lateral - 1,
r
X2 = koefisien momen tekuk torsi lateral - 2, h1
bf
Zx = modulus penampang plastis thd. sb. x,
Zy = modulus penampang plastis thd. sb. y,
E. PERHITUNGAN KEKUATAN
Kelangsingan penampang sayap, l = bf / tf = 15.385

lp = 170 / √ fy = 10.973
lr = 370 / √ ( fy - fr ) = 28.378
a. Penampang compact : l £ lp
→ Mn = Mp
b. Penampang non-compact : lp < l £ lr
c. Penampang langsing : l > lr
→ Mn = M r * ( lr / l ) 2
l > lp dan l < lr

Berdasarkan nilai kelangsingan sayap, maka termasuk penampang non-compact
compact : Mn = M p = - Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = 281679191 Nmm
Momen nominal untuk penampang : non-compact Mn = 281679191 Nmm
2. MOMEN NOMINAL BALOK PLAT BERDINDING PENUH

Untuk penampang yang mempunyai ukuran : h / tw > lr
maka momen nominal komponen struktur, harus dihitung dengan rumus :
Mn = Kg * S * fcr
dengan, Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 / Ö fcr ]
a. Untuk kelangsingan : lG ≤ lp → fcr = fy
b. Untuk kelangsingan : lp < lG ≤ lr

→ fcr = Cb * fy * [ 1 - ( lG - lp ) / ( 2 * ( lr - lp ) ) ] ≤ fy
c. Untuk kelangsingan : lG > lr → fcr = fc * ( lr / lG )2 ≤ fy
Untuk tekuk torsi lateral : → fc = Cb * f y / 2 ≤ fy
Untuk tekuk lokal : → fc = f y / 2
Cb = 12.5 * Mu / ( 2.5 * Mu + 3 * MA + 4 * MB + 3 * MC ) = 1.10 < 2.3
® diambil, Cb = 1.10
Perbandingan luas plat badan terhadap luas plat sayap,
ar = h * t w / ( b f * t f ) = 1.191
Momen inersia, I1 = Iy / 2 - 1/12 * tw3 * 1/3 * h2 = 8695136 mm4
Luas penampang, A1 = A / 2 - 1/3 * tw * h2 = 3293 mm2
Jari-jari girasi daerah plat sayap ditambah sepertiga bagian plat badan yang mengalami
tekan, r1 = Ö ( I1 / A1 ) = 51 mm
2.1. Momen nominal berdasarkan tekuk torsi lateral
Jarak antara pengekang lateral, L = Ly = 4000 mm

Angka kelangsingan, lG = L / r 1 = 77.843
lp = 1.76 * √ ( E / fy ) = 50.807
lr = 4.40 * √ ( E / fy ) = 127.017
Tegangan acuan untuk momen kritis tekuk torsi lateral,
f c = Cb * f y / 2 = 131.93 MPa
fc < fy maka diambil, fc = 131.93 MPa
lG > lp dan lG < lr

lG ≤ lp fcr = fy = - MPa
lp ≤ lG ≤ lr fcr = Cb* fy* [ 1 - ( lG - lp) / ( 2*( lr - lp) ) ] = 217.05 MPa
lG > lr fcr = fc * ( lr / lG ) =
2
- MPa
fcr = 217.05 MPa
Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 / Ö fcr ] = 1.095
2.2. Momen nominal berdasarkan local buckling pada sayap
Faktor kelangsingan plat badan, ke = 4 / Ö ( h / tw ) = 0.575 < 0.763

diambil, ke = 0.575
Kelangsingan penampang sayap, lG = b f / ( 2 * t f ) = 7.69
lp = 0.38 * √ ( E / fy ) = 10.97
lr = 1.35 * √ ( ke * E / fy ) = 29.55
Tegangan acuan untuk momen kritis tekuk lokal, f c = fy / 2 = 120.00 MPa
lG < lp dan lG < lr
Berdasarkan nilai kelangsingan sayap, maka termasuk penampang compact
lG ≤ lp fcr = fy = 240.00 MPa
lp ≤ lG ≤ lr fcr = Cb* fy* [ 1 - ( lG - lp) / ( 2*( lr - lp) ) ] = - MPa
lG > lr fcr = fc * ( lr / lG ) =
2
- MPa
Tegangan kritis penampang, fcr = 240.00 MPa
Kg = 1 - [ ar / (1200 + 300 * ar) ] * [ h / tw - 2550 / Ö fcr ] = 1.089

→ Mn = M p = fy * Z x
b. Bentang sedang : Lp < L £ Lr
→ M n = Cb * [ M r + ( M p - M r ) * ( L r - L ) / ( L r - L p ) ] £ Mp

Lp = 1.76 * ry * √ ( E / fy ) = 2307 mm
f L = fy - fr =
170 MPa
Cb = 12.5 * Mu / ( 2.5*Mu + 3*MA + 4*MB + 3*MC ) = 1.10
Panjang bentang thd.sb. y (jarak dukungan lateral), L = Ly = 4000 mm
L > Lp dan L < Lr
® ermasuk kategori : 0
Momen nominal dihitung sebagai berikut :
M n = M p = fy * Z x = - Nmm
Mn = Cb * [ Mr + ( Mp - Mr ) * ( Lr - L ) / ( Lr - Lp ) ] = 295188726 Nmm
Mn = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L )2 * Iy * Iw ] = - Nmm
Momen nominal untuk kategori : 0 Mn = 295188726 Nmm
Mn < Mp
Momen nominal yang digunakan, ® Mn = 295188726 Nmm
a. Momen nominal berdasarkan pengaruh local buckling, Mn = 308628480 Nmm

b. Momen nominal balok plat berdinding penuh :
Momen nominal berdasarkan tekuk torsi lateral, Mn = 282925041 Nmm
Momen nominal berdasarkan local buckling pd. sayap, Mn = 310982774 Nmm
c. Momen nominal berdasarkan pengaruh lateral buckling, Mn = 295188726 Nmm
Momen nominal (terkecil) yang menentukan, ® Mn = 282925041 Nmm
Tahanan momen lentur, fb * Mn = 254632537 Nmm
Syarat yg harus dipenuhi : Mu £ fb * M n
146000000 < 254632537 ® AMAN (OK)
Mu / ( fb * Mn ) = 0.5734 < 1.0 (OK)

5. TAHANAN GESER
Kontrol tahanan geser nominal plat badan tanpa pengaku :

Ketebalan plat badan tanpa pengaku harus memenuhi syarat,
h2 / t w £ 6.36 * Ö ( E / fy )
42.75 < 183.60 ® Plat badan memenuhi syarat (OK)

Luas penampang badan, Aw = tw * ht = 3200 mm2
Tahanan gaya geser nominal, Vn = 0.60 * fy * Aw = 460800 N
Tahanan gaya geser, ff * Vn = 345600 N
Syarat yg harus dipenuhi : Vu £ ff * Vn
328000 < 345600 ® AMAN (OK)
Vu / ( ff * Vn ) = 0.7500 < 1.0 (OK)
6. INTERAKSI GESER DAN LENTUR
Elemen yang memikul kombinasi geser dan lentur harus dilakukan kontrol sbb. :
Syarat yang harus dipenuhi untuk interaksi geser dan lentur :
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) £ 1.375
Mu / ( fb * Mn ) = 0.5734
Vu / ( ff * Vn ) = 0.9491
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) = 1.1665
< 1.375 AMAN (OK)
FAKULTAS TEKNIK USU
JURUSAN SIPIL
PERHITUNGAN FONDASI FOOTPLAT

BENTUK EMPAT PERSEGI PANJANG
A. DATA FONDASI FOOT PLAT
DATA TANAH
Kedalaman fondasi, Df = 2.50 m
Berat volume tanah, g= 17.60 kN/m3
Sudut gesek dalam, f= 34.00 °
Kohesi, c= 0.00 kPa
Tahanan konus rata-rata (hasil pengujian sondir), qc = 95.00 kg/cm2
DIMENSI FONDASI
Lebar fondasi arah x, Bx = 2.20 m
Lebar fondasi arah y, By = 1.80 m
Tebal fondasi, h= 0.40 m
Lebar kolom arah x, bx = 0.40 m
Lebar kolom arah y, by = 0.30 m
Posisi kolom (dalam = 40, tepi = 30, sudut = 20) as = 40
BAHAN KONSTRUKSI
Kuat tekan beton, fc ' = 20.0 MPa
Kuat leleh baja tulangan, fy = 390 MPa
Berat beton bertulang, gc = 24 kN/m3
BEBAN RENCANA FONDASI
Gaya aksial akibat beban terfaktor, Pu = 850.000 kN
Momen arah x akibat beban terfaktor, Mux = 155.000 kNm
Momen arah y akibat beban terfaktor, Muy = 136.000 kNm
B. KAPASITAS DUKUNG TANAH
1. MENURUT TERZAGHI DAN PECK (1943)
Kapasitas dukung ultimit tanah menurut Terzaghi dan Peck (1943) :

qu = c * Nc * (1 + 0.3 * B / L) + Df * g * Nq + 0.5 * B * Ng * (1 - 0.2 * B / L)
DOSEN FAK TEKNIK USU Ir Torang Sitorus MT

FAKULTAS TEKNIK USU
JURUSAN SIPIL
c = kohesi tanah (kN/m2) c= 0.00 °

Df = Kedalaman fondasi (m) Df = 2.50 m
g = berat volume tanah (kN/m )
3 g= 17.60 kN/m3
B = lebar fondasi (m) B = By = 1.80 m
L = panjang fondasi (m) L = By = 2.20 m
Sudut gesek dalam, f= 34.00 °
f = f / 180 * p = 0.593412 rad
a = e(3*p / 4 - f/2)*tan f = 4.011409
Kpg = 3 * tan2 [ 45° + 1/2*( f + 33°) ] = 72.47631
Faktor kapasitas dukung tanah menurut Terzaghi :
Nc = 1/ tan f * [ a2 / (2 * cos2 (45 + f/2) - 1 ] = 52.637
Nq = a2 / [ (2 * cos2 (45 + f/2) ] = Nc * tan f + 1 = 36.504
Ng = 1/2 * tan f * [ Kpg / cos2 f - 1 ] = 35.226
Kapasitas dukung ultimit tanah menurut Terzaghi :
qu = c*Nc*(1+0.3*B/L) + Df*g*Nq + 0.5*B*Ng*(1-0.2*B/L) = 1632.71 kN/m2
Kapasitas dukung tanah, qa = qu / 3 = 544.24 kN/m2
2. MENURUT MEYERHOF (1956)
Kapasitas dukung tanah menurut Meyerhof (1956) :

qa = qc / 33 * [ ( B + 0.3 ) / B ]2 * Kd ( dalam kg/cm2)
dengan, Kd = 1 + 0.33 * Df / B harus £ 1.33
qc = tahanan konus rata-rata hasil sondir pada dasar fondasi ( kg/cm 2 )

B = lebar fondasi (m) B = By = 1.80 m
Df = Kedalaman fondasi (m) Df = 2.50 m
Kd = 1 + 0.33 * Df / B = 1.458333 > 1.33
® diambil, Kd = 1.33
Tahanan konus rata-rata hasil sondir pada dasar fondasi, qc = 95.00 kg/cm2
qa = qc / 33 * [ ( B + 0.3 ) / B ]2 * Kd = 5.211 kg/cm2
Kapasitas dukung ijin tanah, qa = 521.14 kN/m2
3. KAPASITAS DUKUNG TANAH YANG DIPAKAI
Kapasitas dukung tanah menurut Terzaghi dan Peck : qa = 544.24 kN/m2

Kapasitas dukung tanah tanah menurut Meyerhof : qa = 521.14 kN/m2
Kapasitas dukung tanah yang dipakai : qa = 521.14 kN/m2

FAKULTAS TEKNIK USU
JURUSAN SIPIL
C. KONTROL TEGANGAN TANAH
Luas dasar foot plat, A = Bx * By = 3.9600 m2

Tahanan momen arah x, Wx = 1/6 * By * Bx2 = 1.4520 m3
Tahanan momen arah y, Wy = 1/6 * Bx * By2 = 1.1880 m3
Tinggi tanah di atas foot plat, z = Df - h = 2.10 m
Tekanan akibat berat foot plat dan tanah, q = h * gc + z * g = 46.560 kN/m2
Eksentrisitas pada fondasi :
ex = Mux / Pu = 0.1824 m < Bx / 6 = 0.3667 m (OK)
ey = Muy / Pu = 0.1600 m < By / 6 = 0.3000 m (OK)
Tegangan tanah maksimum yang terjadi pada dasar fondasi :
qmax = Pu / A + Mux / Wx + Muy / Wy + q = 482.434 kN/m2
qmax < qa ® AMAN (OK)
Tegangan tanah minimum yang terjadi pada dasar fondasi :
qmin = Pu / A - Mux / Wx - Muy / Wy + q = 39.979 kN/m2
qmin > 0 ® tak terjadi teg.tarik (OK)
D. GAYA GESER PADA FOOT PLAT
1. TINJAUAN GESER ARAH X
Jarak pusat tulangan terhadap sisi luar beton, d' = 0.075 m

Tebal efektif foot plat, d = h - d' = 0.325 m
Jarak bid. kritis terhadap sisi luar foot plat, a x = ( Bx - b x - d ) / 2 = 0.738 m

FAKULTAS TEKNIK USU
JURUSAN SIPIL
Tegangan tanah pada bidang kritis geser arah x,

qx = qmin + (Bx - ax) / Bx * (qmax - qmin) = 334.111 kN/m2
Gaya geser arah x, Vux = [ qx + ( qmax - qx ) / 2 - q ] * ax * By = 480.173 kN
Lebar bidang geser untuk tinjauan arah x, b = By = 1800 mm
Tebal efektif footplat, d = 325 mm
Rasio sisi panjang thd. sisi pendek kolom, bc = bx / by = 1.3333
Kuat geser foot plat arah x, diambil nilai terkecil dari V c yang diperoleh dari pers.sbb. :
Vc = [ 1 + 2 / bc ] * √ fc' * b * d / 6 * 10-3 = 1090.083 kN
Vc = [ as * d / b + 2 ] * √ fc' * b * d / 12 * 10-3 = 2010.598 kN
Vc = 1 / 3 * √ fc' * b * d * 10-3 = 872.067 kN
Diambil, kuat geser foot plat, ® Vc = 872.067 kN
Faktor reduksi kekuatan geser, f = 0.75
Kuat geser foot plat, f * Vc = 654.050 kN
Syarat yang harus dipenuhi,
f * Vc ≥ Vux
654.050 > 480.173 ® AMAN (OK)
2. TINJAUAN GESER ARAH Y

Jarak bid. kritis terhadap sisi luar foot plat, a y = ( By - b y - d ) / 2 = 0.593 m
Tegangan tanah pada bidang kritis geser arah y,
qy = qmin + (By - ay) / By * (qmax - qmin) = 336.793 kN/m2
Gaya geser arah y, Vuy = [ qy + ( qmax - qy ) / 2 - q ] * ay * Bx = 473.240 kN
Lebar bidang geser untuk tinjauan arah y, b = Bx = 2200 mm
Tebal efektif footplat, d = 315 mm
Kuat geser foot plat arah y, diambil nilai terkecil dari V c yang diperoleh dari pers.sbb. :
Vc = [ 1 + 2 / bc ] * √ fc' * b * d / 6 * 10-3 = 1291.329 kN
Vc = [ as * d / b + 2 ] * √ fc' * b * d / 12 * 10-3 = 1995.691 kN
Vc = 1 / 3 * √ fc' * b * d * 10-3 = 1033.063 kN
Diambil, kuat geser foot plat, ® Vc = 1033.063 kN
Faktor reduksi kekuatan geser, f = 0.75
Kuat geser foot plat, f * Vc = 774.798 kN

FAKULTAS TEKNIK USU
JURUSAN SIPIL
f * Vc ≥ Vux
774.798 > 473.240 ® AMAN (OK)
3. TINJAUAN GESER DUA ARAH (PONS)

Lebar bidang geser pons arah x, cx = bx + 2 * d = 0.715 m
Lebar bidang geser pons arah y, cy = by + 2 * d = 0.615 m
Gaya geser pons yang terjadi,
Vup = ( Bx * By - cx * cy ) * [ ( qmax + qmin ) / 2 - q ] = 755.615 kN
Luas bidang geser pons, Ap = 2 * ( cx + cy ) * d = 0.838 m2
Lebar bidang geser pons, bp = 2 * ( cx + cy ) = 2.660 m
Tegangan geser pons, diambil nilai terkecil dari fp yang diperoleh dari pers.sbb. :
fp = [ 1 + 2 / bc ] * √ fc ' / 6 = 1.863 MPa
fp = [ as * d / bp + 2 ] * √ fc' / 12 = 2.511 MPa
fp = 1 / 3 * √ fc ' = 1.491 MPa
Tegangan geser pons yang disyaratkan, fp = 1.491 MPa
Faktor reduksi kekuatan geser pons, f = 0.75
Kuat geser pons, f * Vnp = f * Ap * fp * 103 = 936.80 kN
Syarat : f * Vnp ≥ Vup
936.801 > 755.615 ® AMAN (OK)
f * Vnp ≥ Pu
936.801 > 850.000 ® AMAN (OK)
E. PEMBESIAN FOOTPLAT
1. TULANGAN LENTUR ARAH X

FAKULTAS TEKNIK USU
JURUSAN SIPIL
Jarak tepi kolom terhadap sisi luar foot plat, ax = ( Bx - bx ) / 2 = 0.900 m

Tegangan tanah pada tepi kolom,
qx = qmin + (Bx - ax) / Bx * (qmax - qmin) = 301.430 kN/m2
Momen yang terjadi pada plat fondasi akibat tegangan tanah,
Mux = 1/2 * ax2 * [ qx + 2/3 * ( qmax - qx ) - q ] * By = 273.768 kNm
Lebar plat fondasi yang ditinjau, b = By = 1800 mm
Tebal plat fondasi, h = 400 mm
Jarak pusat tulangan thd. sisi luar beton, d' = 75 mm
Tebal efektif plat, d = h - d' = 325 mm
Kuat tekan beton, fc ' = 20 MPa
Modulus elastis baja, Es = 200000 MPa
Faktor distribusi teg. beton, b1 = 0.85
rb = b1* 0.85 * fc’/ fy * 600 / ( 600 + fy ) = 0.022455
Faktor reduksi kekuatan lentur, f = 0.80
Rmax = 0.75 * rb * fy * [1-½*0.75* rb * fy / ( 0.85 * fc’ ) ] = 5.299
Mn = Mux / f = 342.210 kNm
Rn = Mn * 10 / ( b * d ) = 1.79992
6 2
Rn < Rmax ® (OK)

Rasio tulangan yang diperlukan,
r = 0.85 * fc’ / fy * [ 1 - Ö {1 – 2 * Rn / ( 0.85 * fc’ ) } ] = 0.0049
Rasio tulangan minimum, rmin = 0.0025
Rasio tulangan yang digunakan, ® r = 0.0049
Luas tulangan yang diperlukan, As = r * b * d = 2860.30 mm2
Diameter tulangan yang digunakan, D 16 mm
Jarak tulangan yang diperlukan, s = p / 4 * D2 * b / As = 127 mm
Jarak tulangan maksimum, smax = 200 mm
Jarak tulangan yang digunakan, ® s= 127 mm
Digunakan tulangan, D 16 - 120
Luas tulangan terpakai, As = p / 4 * D2 * b / s = 3015.93 mm2
2. TULANGAN LENTUR ARAH Y

FAKULTAS TEKNIK USU
JURUSAN SIPIL
Jarak tepi kolom terhadap sisi luar foot plat, ay = ( By - by ) / 2 = 0.750 m

Tegangan tanah pada tepi kolom,
qy = qmin + (By - ay) / By * (qmax - qmin) = 298.078 kN/m2
Momen yang terjadi pada plat fondasi akibat tegangan tanah,

Muy = 1/2 * ay2 * [ qy + 2/3 * ( qmax - qy ) - q ] * Bx = 231.674 kNm
Lebar plat fondasi yang ditinjau, b = Bx = 2200 mm
Tebal plat fondasi, h = 400 mm
Jarak pusat tulangan thd. sisi luar beton, d' = 85 mm
Tebal efektif plat, d = h - d' = 315 mm
Kuat tekan beton, fc ' = 20 MPa
Modulus elastis baja, Es = 200000 MPa
Faktor distribusi teg. beton, b1 = 0.85
rb = b1* 0.85 * fc’/ fy * 600 / ( 600 + fy ) = 0.022455
Faktor reduksi kekuatan lentur, f = 0.80
Rmax = 0.75 * rb * fy * [1-½*0.75* rb * fy / ( 0.85 * fc’ ) ] = 5.299
Mn = Muy / f = 289.592 kNm
Rn = Mn * 106 / ( b * d2 ) = 1.32661
Rn < Rmax ® (OK)
Rasio tulangan yang diperlukan,
r = 0.85 * fc’ / fy * [ 1 - Ö {1 – 2 * Rn / ( 0.85 * fc’ ) } ] = 0.0035
Rasio tulangan minimum, rmin = 0.0025
Rasio tulangan yang digunakan, ® r = 0.0035
Luas tulangan yang diperlukan, As = r * b * d = 2457.22 mm2
Diameter tulangan yang digunakan, D 16 mm
Jarak tulangan yang diperlukan, s = p / 4 * D * b / As = 180
2
mm
Jarak tulangan maksimum, smax = 200 mm
Jarak tulangan yang digunakan, ® s= 180 mm
Digunakan tulangan, D 16 - 180
Luas tulangan terpakai, As = p / 4 * D * b / s = 2457.42 mm2
2

FAKULTAS TEKNIK USU
JURUSAN SIPIL
3. TULANGAN SUSUT
Rasio tulangan susut minimum, rsmin = 0.0014

Luas tulangan susut arah x, Asx = rsmin* d * Bx = 819.000 mm2
Luas tulangan susut arah y, Asy = rsmin* d * By = 970.200 mm2
Diameter tulangan yang digunakan, Æ 12 mm
Jarak tulangan susut arah x, sx = p / 4 * Æ2 * By / Asx = 249 mm

Jarak tulangan susut maksimum arah x, sx,max = 200 mm
Jarak tulangan susut arah x yang digunakan, ® sx = 200 mm
Jarak tulangan susut arah y, sy = p / 4 * Æ2 * Bx / Asy = 256 mm
Jarak tulangan susut maksimum arah y, sy,max = 200 mm
Jarak tulangan susut arah y yang digunakan, ® sy = 200 mm
Digunakan tulangan susut arah x, Æ 12 - 200
Digunakan tulangan susut arah y, Æ 12 - 200

FAKULTAS TEKNIK USU
PERHITUNGAN KOLOM DARI ELEMEN TERSUSUN PRISMATIS

YANG DIHUBUNGKAN DENGAN PLAT KOPEL
A. DATA BAHAN

Modulus elastik baja (modulus of elasticity), E = 200000 MPa
Angka Poisson (Poisson's ratio), u = 0.3
Modulus geser (shear modulus), G=E/[2*(1+u)] = 76923 MPa
B. DATA ELEMEN STRUKTUR TERSUSUN
Profil baja : UNP 200.75. 8,5.11,5

Luas penampang (satu elemen), A1 = 3220 mm2
Momen inersia penampang (satu elemen) thd. sb. x, Ix1 = 19100000 mm4
Perhitungan kolom tersusun TORSI

FAKULTAS TEKNIK USU
Momen inersia penampang (satu elemen) thd. sb. y, Iy1 = 1480000 mm4
Momen inersia penampang (satu elemen) minimum, Imin = 1480000 mm
Jari-jari girasi (satu elemen) thd. sb. x, rx1 = 77 mm
Jari-jari girasi (satu elemen) thd. sb. y, ry1 = 21.4 mm
Jari-jari girasi minimum (satu elemen), rmin = 21.4 mm
Panjang kolom thd. sb. x, Lx = 5000 mm
Panjang kolom thd. sb. y, Ly = 5000 mm
Faktor panjang tekuk efektif thd. sb. x, kx = 0.9
Faktor panjang tekuk efektif thd. sb. y, ky = 0.9
Konstanta struktur tersusun ( m = 2, atau 3, atau 4 ) m= 2
Jarak antara titik berat elemen struktur, a = 250 mm
Lebar plat melintang (kopel), h = 180 mm
Tebal plat melintang (kopel), t= 10 mm
Jarak antara plat melintang (kopel), Ll = 400 mm
Faktor reduksi kekuatan untuk aksial tekan, fn = 0.85
Gaya aksial tekan akibat beban terfaktor, Nu = 950000 N
C. PERHITUNGAN KEKUATAN
1. KELANGSINGAN ELEMEN TERSUSUN
Jarak antara plat kopel, Ll = 400 mm

Kelangsingan satu elemen tersusun, ® ll = Ll / rmin = 18.69
ll ≤ 50
18.69 < 50 → memenuhi syarat (OK)
Panjang tekuk efektif thd. sb. x, Lkx = kx * Lx = 4500 mm
Jari-jari girasi struktur tersusun thd. sb. x, rx = rx1 = 77.00 mm
Kelangsingan struktur tersusun thd. sb. x, lx = Lkx / rx = 58.44
lx ≥ 1.2 * ll
58.44 > 22.43 → memenuhi syarat (OK)
Panjang tekuk efektif thd. sb. y, Lky = ky * Ly = 4500 mm
Momen inersia penampang struktur tersusun thd. sb. y,

FAKULTAS TEKNIK USU
Untuk nilai, m = 2 Iy = m * Iy1 + 1/4 * m * A1 * a2 = 1.04E+08 mm4

Untuk nilai, m = 3 Iy = m * Iy1 + ( m - 1 ) * A1 * a2 = - mm4
Untuk nilai, m = 4 Iy = m * Iy1 + 5/4 * m * A1 * a2 = - mm4
® Iy = 1.04E+08 mm4
Luas penampang struktur tersusun, A = m * A1 = 6440 mm2
Jari-jari girasi struktur tersusun thd. sb. y, ry = Ö ( Iy / A ) = 126.83 mm

Kelangsingan struktur tersusun thd. sb. y, ly = Lky / ry = 35.48
Kelangsingan ideal struktur tersusun thd. sb. y,
® liy = Ö [ ly2 + m / 2 * ll 2 ] = 40.10 mm
liy ≥ 1.2 * ll
2. KONTROL KEKAKUAN PLAT KOPEL
Plat kopel harus cukup kaku, sehingga memenuhi persamaan :

Ip / a ≥ 10 * Il / Ll
Momen inersia penampang plat kopel, Ip = 2 * 1/12 * t * h3 = 9720000 mm4

Momen inersia satu elemen, Il = Imin = 1480000 mm4
Ip / a ≥ 10 * Il / Ll
3. TAHANAN AKSIAL TEKAN
Faktor tekuk kolom dihitung dengan rumus sebagai berikut :

a. Untuk nilai lc £ 0.25 maka termasuk kolom pendek :
→ w= 1
b. Untuk nilai 0.25 < lc ≤ 1.20 maka termasuk kolom sedang :
→ w = 1.43 / ( 1.6 - 0.67 * lc )
c. Untuk nilai lc > 1.20 maka termasuk kolom langsing :
→ w = 1.25 * lc2

FAKULTAS TEKNIK USU
Parameter kelangsingan thd. sb. x, lcx = 1/p * lx*√ ( fy / E ) = 0.6444

a. Kolom pendek : w= -
b. Kolom sedang : w = 1.43 / ( 1.6 - 0.67 * lc ) = 1.2241
c. Kolom langsing : w = 1.25 * lc2 = -
Faktor tekuk thd. sb. x, ® wx = 1.2241
Parameter kelangsingan thd. sb. y, lciy = 1/p * liy*√ ( fy / E ) = 0.4422
c. Kolom langsing : w = 1.25 * lc2 = -
Faktor tekuk thd. sb. y, ® wiy = 1.0969
Tahanan aksial tekan nominal thd. sb. x, Nn = A * fy / wx = 1262685 N
Tahanan aksial tekan nominal thd. sb. y, Nn = A * fy / wiy = 1409110 N
Tahanan aksial tekan nominal terkecil, ® Nn = 1262685 N
Tahanan aksial tekan, fn * Nn = 1073282 N
Nu ≤ f n * Nn
950000 < 1073282 → AMAN (OK)
4. TAHANAN GESER PLAT KOPEL
Gaya geser pada plat kopel akibat beban terfaktor, diperhitungkan sebagai berikut :
Du = 0.02 * Nu = 19000 N
Faktor reduksi kekuatan geser plat, ff = 0.75

Luas penampang plat kopel, Av = h * t = 1800 mm2
Tahanan geser penampang, ff * Vn = ff * 0.60 * fy * Av = 194400 N
Du ≤ ff * Vn
19000 < 194400 → AMAN (OK)
5. KESIMPULAN DIMENSI
No Kontrol kekuatan Tahanan Gaya Tekan Kekuatan

FAKULTAS TEKNIK USU
(N) (N) %
1 Aksial Tekan Batang 1073282 950000 113%
2 Geser plat koppel 194400 19000 1023%

FAKULTAS TEKNIK USU
RISMATIS

FAKULTAS TEKNIK USU

PROFIL LIGHT LIP CHANNEL
UKURAN LUAS TTK BERAT Momen Inersia Jari jari Inersia Mod Penampang
BERAT
DIMENSI A B C t TAMP Cx Cy Ix Iy ix iy Zx Zy
mm mm mm mm CM2 KG/m' cm cm cm4 cm4 cm cm cm3 cm3
200x75x20x3.2 200 75 20 3.2 11.810 9.27 0 2.27 721.0000 87.5000 7.77 2.71 72.100 16.800
150x75x20x4.5 150 75 20 4.5 13.970 11.00 0 2.50 489.0000 99.2000 5.92 2.66 65.200 19.800
150x65x20x3.2 150 65 20 3.2 9.567 7.51 0 2.11 332.0000 53.8000 5.89 2.37 44.300 12.200
150x50x20x4.5 150 50 20 4.5 11.720 9.20 0 1.54 368.0000 35.7000 5.60 1.75 49.000 10.500
150x50x20x3.2 150 50 20 3.2 8.607 5.76 0 1.54 280.0000 28.3000 5.71 1.81 37.400 8.190
150x50x20x2.3 150 50 20 2.3 6.322 4.96 0 1.55 210.0000 21.9000 5.77 1.86 28.000 6.330
125x50x20x4.5 125 50 20 4.5 10.590 8.32 0 1.68 238.0000 33.5000 4.74 1.78 38.000 10.100
125x50x20x4.0 125 50 20 4.0 9.548 7.50 0 1.68 217.0000 33.1000 4.77 1.81 34.700 9.380
125x50x20x3.2 125 50 20 3.2 7. 807 6.13 0 1.68 181.0000 26.6000 4.82 1.85 29.000 8.020
125x50x20x2.3 125 50 20 2.3 5.747 4.51 0 1.69 137.0000 20.6000 4.88 1.89 21.900 6.220
100x50x20x4.5 100 50 20 4.5 9.469 7.43 0 1.86 139.0000 30.9000 3.82 1.81 27.700 9.820
100x50x20x4.0 100 50 20 4.0 8.548 6.71 0 1.86 127.0000 28.7000 3.85 1.83 25.400 9.130
100x50x20x3.2 100 50 20 3.2 7.007 5.50 0 1.86 107.0000 24.5000 3.90 1.87 21.300 7.810
100x50x20x2.6 100 50 20 2.6 5.796 4.55 0 1.86 89.7000 21.0000 3.93 1.90 17.900 6.680
100x50x20x2.3 100 50 20 2.3 5.172 4.06 0 1.86 80.7000 19.0000 3.95 1.92 16.100 6.060
100x50x20x1.6 100 50 20 1.6 3.672 2.88 0 1.87 58.4000 14.0000 3.99 1.95 11.700 4.470
75x45x 15x2.3 75 45 20 2.3 4.137 3.25 0 1.72 37.1000 11.8000 3.00 1.69 9.900 4.240
75x45x 15x1.6 75 45 20 1.6 2.952 2.32 0 1.72 27.1000 8.7100 3.03 1.72 7.240 3.130
60x30x 10x2.3 60 30 20 2.3 2.872 2.25 0 1.06 15.6000 3.3200 2.33 1.07 5.200 1.710
60x30x 10x1.6 60 30 20 1.6 2.072 1.63 0 1.06 11.6000 2.5600 2.37 1.11 3.880 1.320
200x75x20x 9.27
2.072
FAKULTAS TEKNIK USU JURUSAN SIPIL
PERHITUNGAN GORDING DAN TRACK STANG
A. DATA BAHAN
Tegangan tarik putus (ultimate stress), fu = 370 MPa

B. DATA PROFIL BAJA Lip Channel : 125x50x20x4.5

ht = 125 mm
b= 50 mm
a= 20 mm
t= 4.5 mm
A= 1059 mm2
Ix = 2380000 mm4
Iy = 335000 mm4
Sx = 38000 mm3
Sy = 10100 mm3
rx = 47.4 mm
ry = 17.8 mm
c= 16.8 mm
Berat profil, w= 8.32 kg/m
Tugas Struktur Baja Bangunan Industri TORSI


Diameter track stang, d= 5 mm
Jarak (miring) antara gording, s= 1200 mm
Panjang gording (jarak antara rafter), L1 = 6000 mm
Jarak antara track stang (jarak dukungan lateral gording), L2 = 2000 mm

Sudut miring atap, a= 25 °
C. SECTION PROPERTY
G = E / [ 2 * (1 + u) ] = 76923.077 MPa
h = ht - t = 120.50 mm
J = 2 * 1/3 * b * t3 + 1/3 * (ht - 2 * t) * t3 + 2/3 * ( a - t ) * t3 = 7502.63 mm4
Iw = Iy * h2 / 4 = 1.216E+09 mm6
X1 = p / Sx * √ [ E * G * J * A / 2 ] = 20438.51 MPa
X2 = 4 * [ Sx / (G * J) ]2 * Iw / Iy = 0.00006 mm2/N2
Zx = 1 / 4 * ht * t2 + a * t * ( ht - a ) + t * ( b - 2 * t ) * ( ht - t ) = 32315 mm3
Zy = ht*t*(c - t / 2) + 2*a*t*(b - c - t / 2) + t * (c - t)2 + t * (b - t - c)2 = 18143 mm3
G = modulus geser, Zx = modulus penampang plastis thd. sb. x,

J = Konstanta puntir torsi, Zy = modulus penampang plastis thd. sb. y,
Iw = konstanta putir lengkung, X1 = koefisien momen tekuk torsi lateral,
h = tinggi bersih badan, X2 = koefisien momen tekuk torsi lateral,
1. BEBAN PADA GORDING
1.1. BEBAN MATI (DEAD LOAD)
No Material Berat Satuan Lebar Q

(m) (N/m)
1 Berat sendiri gording 83.2 N/m 83.2

2 Atap baja (span deck) 150 N/m2 1.2 180.0

Total beban mati, QDL = 263.2 N/m
1.2. BEBAN HIDUP (LIVE LOAD)
Beban hidup akibat beban air hujan diperhitungkan setara dengan beban genangan air
setebal 1 inc = 25 mm. qhujan = 0.025 * 10 = 0.25 kN/m2
Jarak antara gording, s= 1.2 m
Beban air hujan, qhujan * s * 103 = 300 N/m
Beban hidup merata akibat air hujan, QLL = 300 N/m
Beban hidup terpusat akibat beban pekerja, PLL = 1000 N
1.3. BEBAN ANGIN (WIND LOAD)
Sudut kemiringan atap, α= 25 derajat

Koef tekanan angin datang, qad = (0,02.α - 0,4) = 0.1
Koef tekanan angin pergi, qap = - 0,4 = -0.4
Jarak gording, s= 1.2 m
Tekanan angin,qa = 60 kg/m 2 qa = 600 N/m2
Beban angin datang, W = qad * s * qa = 72 N/m

Beban angin pergi, W = qap * s * qa = -288 N/m
Beban angin datang/tekan, (beban gording) Wa = 72 N/m

Beban angin pergi/hisap,(beban mencabut baut gording) W= -288 N/m
3. BEBAN TERFAKTOR
Kondisi maximum adalah kombinasi b.sendiri,air hujan dan angin.

Beban merata, Qu = 1.2 * QDL + 1.6 * QLL + 0.8 * Wa= 853.44 N/m

Beban terpusat, Pu = 1.6 * PLL = 1600.00 N

Sudut miring atap, a= 0.44 rad
Beban merata terhadap sumbu x, Qux = Qu * cos a *10 = 0.7735

-3
N/mm
Beban merata terhadap sumbu y, Quy = Qu * sin a *10 = 0.3607

-3
N/mm
Beban terpusat terhadap sumbu x, Pux = Pu * cos a = 1450.09 N
Beban terpusat terhadap sumbu y, Puy = Pu * sin a = 676.19 N
4. MOMEN DAN GAYA GESER AKIBAT BEBAN TERFAKTOR
Panjang bentang gording terhadap sumbu x, Lx = L 1 = 6000 mm
Panjang bentang gording terhadap sumbu y, Ly = L 2 = 2000 mm

Momen akibat beban terfaktor terhadap sumbu x,
Mux = 1/8 * Qux * Lx2 + 1/4 * Pux * Lx = 5655796 Nm
Momen pada 1/4 bentang, MA = 4241847 Nm
Momen di tengah bentang, MB = 5655796 Nm
Momen pada 3/4 bentang, MC = 4241847 Nm
Momen akibat beban terfaktor terhadap sumbu y,
Muy = 1/8 * Quy * Ly2 + 1/4 * Puy * Ly = 518434 Nmm
Gaya geser akibat beban terfaktor terhadap sumbu x,
Vux = Qux * Lx + Pux = 6091 N
Gaya geser akibat beban terfaktor terhadap sumbu y,
Vuy = Quy * Ly + Puy = 1398 N
Pengaruh tekuk lokal (local buckling) pada sayap :

Kelangsingan penampang sayap, l=b/t = 11.111
lp = 170 / √ fy = 10.973
lr = 370 / √ ( fy - fr ) = 28.378
Momen plastis terhadap sumbu x, Mpx = fy * Zx = 7755615 Nmm
Momen plastis terhadap sumbu y, Mpy = fy * Zy = 4354268 Nmm
Momen batas tekuk terhadap sumbu x, Mrx = Sx * ( fy - fr ) = 6460000 Nmm

Momen batas tekuk terhadap sumbu y, Mry = Sy * ( fy - fr ) = 1717000 Nmm

a. Penampang compact, l £ lp
→ Mn = Mp
b. Penampang non-compact, lp < l £ lr
c. Penampang langsing, l > lr
→ Mn = M r * ( lr / l ) 2
l > lp dan l < lr

Berdasarkan nilai kelangsingan sayap, maka termasuk penampang non-compact
Momen nominal penampang terhadap sumbu x dihitung sebagai berikut :
Momen nominal terhadap sumbu x non-compact Mnx = 7745367 Nmm

Momen nominal penampang terhadap sumbu y dihitung sebagai berikut :
Momen nominal terhadap sumbu y non-compact Mny = 4333409 Nmm

→ Mn = M p = fy * Z x
b. Bentang sedang : Lp £ L £ Lr
→ M n = C b * [ M r + ( M p - M r ) * ( L r - L ) / ( Lr - L p ) ] £ Mp


Lp = 1.76 * ry * √ ( E / fy ) = 904 mm

Tegangan leleh dikurangi tegangan sisa, fL = f y - f r = 170 MPa

Cb = 12.5 * Mux / ( 2.5*Mux + 3*MA + 4*MB + 3*MC ) = 1.14
Momen plastis terhadap sumbu x, Mpx = fy * Zx = 7755615 Nmm
Momen plastis terhadap sumbu y, Mpy = fy * Zy = 4354268 Nmm
Momen batas tekuk terhadap sumbu x, Mrx = Sx * ( fy - fr ) = 6460000 Nmm
Momen batas tekuk terhadap sumbu y, Mry = Sy * ( fy - fr ) = 1717000 Nmm
Panjang bentang terhadap sumbu y (jarak dukungan lateralL = L2 = 2000 mm
L > Lp dan L < Lr

® Termasuk kategori : bentang sedang
Momen nominal terhadap sumbu x dihitung sebagai berikut :
Mnx = Mpx = fy * Zx = - Nmm
Mnx = Cb * [ Mrx + ( Mpx - Mrx ) * ( Lr - L ) / ( Lr - Lp ) ] = 8192398 Nmm
Mnx = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L )2 * Iy * Iw ] = - Nmm
Momen nominal thd. sb. x untuk : bentang sedang Mnx = 8192398 Nmm
Mnx > Mpx
Momen nominal terhadap sumbu x yang digunakan, Mnx = 7755615 Nmm
Momen nominal terhadap sumbu y dihitung sebagai berikut :
Mny = Mpy = fy * Zy = - Nmm
Mny = Cb * [ Mry + ( Mpy - Mry ) * ( Lr - L ) / ( Lr - Lp ) ] = 3684372 Nmm
Mny = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L )2 * Iy * Iw ] = - Nmm
Momen nominal thd. sb. y untuk : bentang sedang Mny = 3684372 Nmm
Mny < Mpy
Momen nominal terhadap sumbu x yang digunakan, Mny = 3684372 Nmm
Momen nominal terhadap sumbu x :

Berdasarkan pengaruh local buckling, Mnx = 7745367 Nmm
Berdasarkan pengaruh lateral buckling, Mnx = 7755615 Nmm
Momen nominal terhadap sumbu x (terkecil) yg menentuk Mnx = 7745367 Nmm

Tahanan momen lentur terhadap sum ® fb * Mnx = 6970831 Nmm

Momen nominal terhadap sumbu y :
Berdasarkan pengaruh local buckling, Mny = 4333409 Nmm
Berdasarkan pengaruh lateral buckling, Mny = 3684372 Nmm
Momen nominal terhadap sumbu y (terkecil) yg menentuk Mny = 3684372 Nmm
Tahanan momen lentur terhadap sum ® fb * Mny = 3315934 Nmm
Momen akibat beban terfaktor terhadap sumbu x, Mux = 5655796 Nmm
Momen akibat beban terfaktor terhadap sumbu y, Muy = 518434 Nmm

Mux / ( fb * Mnx ) = 0.8114
Muy / ( fb * Mny ) = 0.1563
Syarat yg harus dipenuhi : Mux / ( fb * Mnx ) + Muy / ( fb * Mny ) ≤ 1.0

Mux / ( fb * Mnx ) + Muy / ( fb * Mny ) = 0.9677 < 1.0 AMAN (OK)
8. TAHANAN GESER
Ketebalan plat badan tanpa pengaku harus memenuhi syarat,

h/t £ 6.36 * Ö ( E / fy )
26.78 < 183.60 ® Plat badan memenuhi syarat (OK)
Gaya geser akibat beban terfaktor terhadap sumbu x, Vux = 6091 N
Luas penampang badan, Aw = t * ht = 562.5 mm2
Tahanan gaya geser nominal thd.sb. x, Vnx = 0.60 * fy * Aw = 81000 N
Tahanan gaya geser terhadap sumbu ® ff * Vnx = 60750 N
Gaya geser akibat beban terfaktor terhadap sumbu y, Vuy = 1398 N
Luas penampang sayap, Af = 2 * b * t = 450 mm2
Tahanan gaya geser nominal thd.sb. y, Vny = 0.60 * fy * Af = 64800 N
Tahanan gaya geser terhadap sumbu ® ff * Vny = 48600 N

Vux / ( ff * Vnx ) = 0.1003
Vuy / ( ff * Vny ) = 0.0288
Vux / ( ff * Vnx ) + Vuy / ( ff * Vny ) £ 1.0
Vux / ( ff * Vnx ) + Vuy / ( ff * Vny ) = 0.1290 < 1.0 AMAN (OK)

9. KONTROL INTERAKSI GESER DAN LENTUR
Sayarat yang harus dipenuhi untuk interakasi geser dan lentur :

Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) £ 1.375
Mu / ( fb * Mn ) =Mux / ( fb * Mnx ) + Muy / ( fb * Mny ) = 0.9677

Vu / ( ff * Vn ) = Vux / ( ff * Vnx ) + Vuy / ( ff * Vny ) = 0.1290
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) = 1.0483
1.0483 < 1.375 ® AMAN (OK)
10. TAHANAN TARIK TRACK STANG
Beban merata terfaktor pada gording, Quy = 0.3607 N/mm
Beban terpusat terfaktor pada gording, Puy = 676.19 N/m
Panjang track stang (jarak antara gording), Ly = L 2 = 2000 mm

Gaya tarik pada track stang akibat beban terfaktor,
Tu = Quy * Ly + Puy = 1398 N
Tegangan leleh baja, fy = 240 MPa
Tegangan tarik putus, fu = 370 MPa

Diameter track stang, d= 5 mm
Luas penampang brutto track stang, Ag = p / 4 * d2 = 19.63 mm2
Luas penampang efektif track stang, Ae = 0.90 * Ag = 17.67 mm2
Tahanan tarik track stang berdasarkan luas penampang brutto,

f * Tn = 0.90 * Ag * fy = 4241 N
Tahanan tarik track stang berdasarkan luas penampang efektif,
f * Tn = 0.75 * Ae * fu = 4904 N
Tahanan tarik t.stang (terkecil) yang digunakan, ® f * Tn = 4241 N
Syarat yg harus dipenuhi : Tu £ f * Tn

1398 < 4241 ® AMAN (OK)

KESIMPULAN PERENCANAAN
KONTROL TAHANAN TERHADAP MOMEN LENTUR 0.9677 < 1.0 AMAN (OK)
KONTROL TAHANAN TERHADAP GESER 0.1290 < 1.0 AMAN (OK)
KONTROL INTERAKSI GESER DAN LENTUR 1.0483 < 1.375 AMAN (OK)
KONTROL TAHANAN TARIK TRACK STANG AMAN (OK)



MODUL EXCEL STRUKTUR BAJA
PERHITUNGAN IKATAN ANGIN (TIE ROD BRACING)
Gaya tarik pada track stank akibat beban terfaktor, 50000 N
1. DATA BAHAN
PLAT SAMBUNG DATA PLAT SAMBUNG

Tegangan leleh baja, 240 MPa
Tegangan tarik putus, 370 MPa
Tebal plat sambung, 8 mm
Lebar plat sambung, 50 mm
TRACK STANK
Diameter track stank, 19 mm
BAUT
Jenis baut, A-325
TORSI, FAK TEKNIK SIPIL USU Ikatan angin ( Tie Rod Bracing )

Diameter baut, 16 mm
Jumlah baut, 2 unit
LAS SUDUT
Tipe, E7013
Tegangan tarik putus logam las, 390 MPa
Tebal las, 4 mm
Panjang las, 100 mm
1. TAHANAN TARIK PLAT
Luas penampang bruto, 400.00 mm2

Luas penampang efektif, 256.00 mm2
Tahanan tarik plat berdasarkan luas penampang brutto,
86400 N
Tahanan tarik plat berdasarkan luas penampang efektif,
71040 N
Tahanan tarik plat (terkecil) yang digunakan, 71040 N
2. TAHANAN TARIK TRACK STANK
Luas penampang bruto, 283.64 mm2

Luas penampang efektif, 255.28 mm2
Tahanan tarik track stank berdasarkan luas penampang brutto,
63820 N
Tahanan tarik track stank berdasarkan luas penampang efektif,
78498 N
Tahanan tarik plat (terkecil) yang digunakan, 63820 N
3. TAHANAN GESER BAUT DAN TUMPU PLAT
Faktor reduksi kekuatan geser baut, 0.75

Kondisi sambungan baut geser tunggal, 1
Faktor pengaruh ulir pada bidang geser, 0.4
Luas penampang 1 baut, 201.14

Tahanan geser baut, 99566 N
Tahanan tumpu plat, 85248 N
Tahanan sambungan baut (terkecil), 85248 N
4. TAHANAN LAS
Tegangan tarik putus plat, 370 MPa

Tegangan tarik putus logam las, 390 MPa
fup < fuw ® Kuat tarik sambunga 370 MPa
Tahanan las sudut,
66600 N
5. REKAP TAHANAN SAMBUNGAN
No Tahanan sambungan f * Tn
berdasarkan kekuatan (N)
1 Plat 71040
2 Track stank 63820
3 Baut 85248
4 Las 66600
Tahanan sambungan terkcil 63820
Gaya tarik pada track stank akibat beban terfaktor, 50000 N

Syarat yg harus dipenuhi :
Tu £ f * Tn
50000 < 63820 ®
FAKULTAS TEKNIK USU
JURUSAN SIPIL
PERHITUNGAN SAMBUNGAN LENTUR DAN GESER

1. DATA SAMBUNGAN

1.1. BAUT
Jenis baut yang digunakan, Tipe baut : A-325

Tegangan tarik putus baut, fu b = 825 MPa
Diameter baut d= 19 mm
Jarak antara baut, a= 60 mm
Jumlah baut dalam satu baris, nx = 2 bh
Jumlah baris baut, ny = 7 baris
Faktor reduksi kekuatan tarik baut, ft = 0.75
Faktor reduksi kekuatan geser baut, ff = 0.75
1.2. PLAT SAMBUNG
Tegangan leleh plat, fy = 240 MPa

Tegangan tarik putus plat, fu =
p
370 MPa
Lebar plat sambung, b= 175 mm
Tebal plat sambung, t= 10 mm
BEBAN DARI GEL MEMANJANG ( Vu )

e
Mu = Vu*e
KOLOM GABLE
GEL MEMANJANG
½a ½a
a BAUT a
a a
PLAT SAMBUNG
a a
h h
a a
a a
a a
½a ½a
b
KONSOL
DOSEN FAK TEKNIK SIPIL USU Ir.Torang Sitorus MT

KONSOL
FAKULTAS TEKNIK USU
JURUSAN SIPIL
2. LETAK GARIS NETRAL
Jumlah baut total, n = nx * ny = 14 bh

Tinggi plat sambung, h = ny * a = 420 mm
Lebar plat sambung ekivalen sebagai pengganti baut tarik,
d = nx * ( p / 4 * D 2 ) / a = 9.45 mm
Lebar efektif plat sambung bagian tekan, b' = 0.75 * b = 131.25 mm
Misal garis netral terletak pada jarak x dari sisi atas plat sambung.
Momen statis luasan terhadap garis netral,
1/2 * b' * (h - x)2 = 1/2. d * x2

(b' - d) / 2 * x2 - b' * h * x + 1/2 * b' * h2 = 0 , ( persamaan kuadrat dalam x )
Ax = (b' - d)/2 = 60.90

Bx = - b' * h = -55125
Cx = 1/2 * b' * h2 = 11576250
Dx = B - 4 * Ax * Cx
x
2
= 218901375
→ x = [ - Bx - ÖDx ] / ( 2 * Ax ) = 331.13 mm
3. TEGANGAN YANG TERJADI PADA BAUT
Persamaan hubungan tegangan, 3 = (h - x) / x * 1 ← pers. (1)

2 = ( x - a / 2 ) / x * 1 ← pers. (2)
Persamaan momen :
1/2 * (h - x) * b' * 3 * 2/3 * ( h - x ) + 1/2 * x * d * 1 * 2/3 * x = Mu
1/2 * (h - x) * b' * (h - x) / x * 1 * 2/3 * ( h - x ) + 1/2 * x * d * 1 * 2/3 * x = Mu
maka diperoleh : 1 = 3 * Mu / [ ( h - x )3 / x * b' + x2 * d ] ← pers. (3)
Tegangan pada masing-masing baris baut dihitung sebagai berikut :

FAKULTAS TEKNIK USU
JURUSAN SIPIL
Tegangan tarik pada sisi atas plat sambung,
Dari pers. (3) : 1 = 3 * Mu / [ ( h - x )3 / x * b' + x2 * d ] = 131.42 MPa
Tegangan tekan pada sisi bawah plat sambung,
Dari pers. (1) : 3 = ( h - x ) / x * 1 = 35.27 MPa
Tegangan tarik pada baut baris teratas,
Dari pers. (2) : 2 = ( x - a / 2 ) / x * 1 = 119.51 MPa
Tegangan tarik putus pada baut dan plat :
Tegangan tarik putus plat, fu =
p
370 MPa
4. GAYA TARIK PADA BAUT
Gaya tarik yang terjadi pada baut baris teratas, Tu = 2 * a * d = 67796 N

Gaya tarik yang ditahan satu baut, Tu1 = Tu / nx = 33898 N
Luas penampang baut, Ab = p / 4 * d 2 = 283.64 mm2
Tahanan tarik nominal satu baut, Tn = 0.75 * Ab * fu = 175504
b
N
Tahanan tarik satu baut, ft * Tn = 131628 N
Tu1 £ f t * Tn
33898 < 131628 ® AMAN (OK)
5. GAYA GESER PADA BAUT
Gaya geser yang ditahan oleh satu baut, Vs1 = Vu / n = 25714 N

Kondisi sambungan baut geser tunggal, maka nilai m= 1
Faktor pengaruh ulir pada bidang geser, r1 = 0.4
Luas penampang baut, Ab = p / 4 * d 2 = 283.64 mm2
Tahanan geser nominal baut, Vn = r1 * m * Ab * fu =
b
93602 N
Tahanan geser baut, ff * Vn = 70202 N
Vs1 £ ff * Vn
25714 < 70202 ® AMAN (OK)
6. GAYA TUMPU PADA PLAT
Gaya tumpu yang ditahan satu baut, Rs1 = Vs1 = 25714 N

Diameter baut, d= 19 mm
Tebal plat sambung, t= 10 mm
Tegangan tarik putus plat, fu p = 370 MPa
Tahanan tumpu nominal, Rn = 2.4 * d * t * fu = 168720
p
N
Tahanan tumpu, ff * Rn = 126540 N

FAKULTAS TEKNIK USU
JURUSAN SIPIL
Rs1 £ ff * R n
25714 < 126540 ® AMAN (OK)
7. KOMBINASI GESER DAN TARIK
Konstanta tegangan (f1) untuk baut mutu tinggi, f1 = 807 MPa

Konstanta tegangan (f2) untuk baut mutu tinggi, f2 = 621 MPa
Faktor pengaruh ulir pada bidang geser, r2 = 1.9
Tegangan geser yang terjadi, fuv = Vu / ( n * Ab ) = 90.66 MPa
Tahanan geser baut, f f * r 1 * m * fu =
b
247.5 MPa
fuv = Vu / ( n * Ab ) £ ff * r 1 * m * f u b
90.66 < 247.5 ® AMAN (OK)
Gaya tarik yang tejadi, Tu1 = 33898 N

Tahanan tarik baut, ff * Tn = ff * f1 * Ab = 171675 N
Tu1 £ f f * Tn
33898 < 171675 ® AMAN (OK)
Tegangan tarik, ft = 0.75 * fub = 618.75 MPa

Nilai tegangan kombinasi, f1 - r2 * fuv = 634.75 MPa
ft £ f1 - r2 * fuv
618.75 < 634.75 ® AMAN (OK)

ft £ f2
618.75 < 621 ® AMAN (OK)
8. KESIMPULAN SAMBUNGAN
No Bagian sambungan Tahanan Gaya Kekuatan

(N) (N) %
1 Plat Tumpu 126540 25714 492
2 Baut Tarik 131628 33898 388

FAKULTAS TEKNIK USU
JURUSAN SIPIL
Geser 70202 25714 273

FAKULTAS TEKNIK USU
JURUSAN SIPIL
PERHITUNGAN BATANG TARIK/SAMBUNGAN BAUT
Plat buhul
t
t
Tu Baut
S1 S S S1
Batang tarik
u
P
1. DATA GAYA TARIK DAN SAMBUNGAN
Gaya tarik akibat beban terfaktor, Tu = 200000 N

Faktor tahanan untuk batang dengan gaya tarik f = 0.90
1.1. BAUT
Jenis baut yang digunakan, Tipe baut : A-325

1.2. PLAT SAMBUNG DAN PROFIL
Tegangan leleh plat, fy = 240 MPa

Tegangan tarik putus plat, fu = 370 MPa
2. DIMENSI BATANG TARIK DAN DIAMETER BAUT
Luas kotor penampang batang tarik, Ag = Tu /(f*fy) = 925.93 mm2
Coba pakai profil, L 60 x 60 x 5 A = 580.2 mm2

B=H= 60 mm
t= 5 mm
Ix = Iy = 196000 mm4
ix = iy = 18.4 mm
cx = cy = 16.6 mm
a2 = 25 mm
w = 35 mm
x 18.40 mm
Sehingga, Ag = 2*A = 1160.4 mm2 ® CUKUP (OK)
tpro = 2*t = 10 mm
Diameter maximum baut, d d ≥ (15%*Ag/tpro)-2 ≥ 15.41 mm

Tebal plat sambung tpl = 16.00 mm
Ir.Torang Sitorus MT
FAKULTAS TEKNIK USU
JURUSAN SIPIL
Tebal total profil yang disambung, tpro = 2t = 10.00 mm
Maka diameter baut dipakai (yang paling kecil dari ketiga hasil diatas), atau d = 16 mm
Syarat yang harus dipenuhi : An £ 0,85*Ag
An = Ag - tpro*( d + 2 ) £ An = 0,85*Ag
980.40 < 986.34 ® MEMENUHI SYARAT (OK)
3. MENGHITUNG JUMLAH BAUT DAN GAMBAR SAMBUNGAN

jika baut teriris, = 2 m= 2
faktor tahanan geser baut, f= 0.85
baut teriris adalah yang tak ber ulir atau yang ber ulir, r1 = 0.5 r1 = 0.50
Ab = p*d /4 =
2
201.14
faktor tahanan tumpu plat, f= 0.75
Tahanan geser baut = f*m*r1*fub*Ab = 141051.43 N

Tahanan tumpu plat buhul = f*tpl*d*(2,4*fu) = 170496.00 N
Tahanan tumpu profil = f*tpro*d*(2,4*fu) = 106560.00 N
Kekuatan sambungan adalah yang paling lemah dari hasil diatas , Psamb = 106560.00 N
Maka jumlah baut adalah = Tu/Psamb = 1.88 bh
dan baut yang dibutuhkan, n = 2 bh

MEMENUHI SYARAT (OK)
Jarak pemasangan baut :

Jarak baut ke baut = s ≥ 3d = 48 mm
Ambil, s = 48 mm
Jarak baut ke tepi plat = s1 ≥ 1,5d = 24.00 mm
Ambil, s1 = 24.00 mm
Panjang shear blok sambungan L = (n-1)*S+s1 = 72.00 mm
tpl = mm
6 6 5 6 L.100.100.10 baut,
6 60
0 0 0 0
d = mm
0
GAMBAR SAMBUNGAN
u
P
FAKULTAS TEKNIK USU
JURUSAN SIPIL
4. KONTROL KEKUATAN TAHANAN BATANG DAN SAMBUNGAN

Beban tarik terfaktor, £ Tahanan tarik tereduksi,
Tu £ ft*Tn = ft*fy*Ag
200000 < 250646 ® AMAN (OK)
Beban tarik terfaktor, £ Tahanan sambungan tereduksi,

Tu £ ft*Tn = ft*fu*Ae
200000 < 243041 ® AMAN (OK)
5. KONTROL KEKUATAN TAHANAN GESER BLOK SAMBUNGAN

Ae = U*An = 729.85 mm2
dimana, Ae = Luas efektif penampang

An = Luas netto penampang
U = koef reduksi

x
U  1 £ 0,9
L

x 18.40 mm

x
U  1  0.74 mm ® (OK) < 0,9
L
S1 S S
b
w
Geser blok
Luas bid geser netto = Anv = { (n-1)*S + S1 ) - (n-0,5)*(d+2)} * t pro = 450.00 mm2.
Luas tamp tarik netto = Ant = { (b-w) - 0,5*(d+2)} * tpro = 160.00 mm2.
Luas bid geser netto = Agv = { (n-1)*S + S1 )} * tpro = 720.00 mm2.
Luas tamp tarik netto = Agt = (b-w)* tpro = 250.00 mm2.
Kemungkinan pd sambungan :
1. Geser leleh - tarik fraktur ( fu*Ant ≥ 0,6*fu*Anv )
ØTn = 0,9*fu*Ant + 0,75*0,6*fy*Agv = 131040 N
ØTn ≥ Tu
131040 < 200000 ® BAHAYA (NG)
2. Geser fraktur - tarik leleh ( fu*Ant < 0,6*fu*Anv )
FAKULTAS TEKNIK USU
JURUSAN SIPIL
Tn = fy*Agt + 0,6*fu*Anv = 159900 N
Ø = 0,75 ® ØTn ≥ Tu
119925 < 200000 ® BAHAYA (NG)
FAKULTAS TEKNIK USU
JURUSAN SIPIL
FAKULTAS TEKNIK USU
PERHITUNGAN KOLOM DARI ELEMEN TERSUSUN PRISMATIS

YANG DIHUBUNGKAN DENGAN PLAT KOPEL
A. DATA BAHAN

Modulus elastik baja (modulus of elasticity), E = 200000 MPa
Angka Poisson (Poisson's ratio), u = 0.3
Modulus geser (shear modulus), G=E/[2*(1+u)] = 76923 MPa
B. DATA ELEMEN STRUKTUR TERSUSUN
Tebal Plat buhul t= 10 mm
Profil baja : 100.100.10 siku sama kaki
Luas penampang (satu elemen), A1 = 1920 mm2

Momen inersia penampang (satu elemen) thd. sb. x, Ix1 = 1770000 mm4

FAKULTAS TEKNIK USU
Momen inersia penampang (satu elemen) thd. sb. y, Iy1 = 1770000 mm4
Momen inersia penampang (satu elemen) minimum, Imin = 733000 mm
Jari-jari girasi (satu elemen) thd. sb. x, rx1 = 30.4 mm
Jari-jari girasi (satu elemen) thd. sb. y, ry1 = 30.4 mm
Jari-jari girasi minimum (satu elemen), rmin = 19.5 mm
Panjang kolom thd. sb. x, Lx = 5000 mm
Panjang kolom thd. sb. y, Ly = 5000 mm
Faktor panjang tekuk efektif thd. sb. x, kx = 0.9
Faktor panjang tekuk efektif thd. sb. y, ky = 0.9
Konstanta struktur tersusun ( m = 2, atau 3, atau 4 ) m= 2
Titik berat profil e= 28.2 mm
Jarak antara titik berat elemen struktur, a= 66.4 mm
Lebar plat melintang (kopel), h= 80 mm
Tebal plat melintang (kopel), t= 5 mm
Jarak antara plat melintang (kopel), Ll = 400 mm
Faktor reduksi kekuatan untuk aksial tekan, fn = 0.85
C. PERHITUNGAN KEKUATAN
1. KELANGSINGAN ELEMEN TERSUSUN
Jarak antara plat kopel, Ll = 400 mm

Kelangsingan satu elemen tersusun, ® ll = Ll / rmin = 20.51
ll ≤ 50
20.51 < 50 → memenuhi syarat (OK)
Panjang tekuk efektif thd. sb. x, Lkx = kx * Lx = 4500 mm
Jari-jari girasi struktur tersusun thd. sb. x, rx = rx1 = 30.40 mm
Kelangsingan struktur tersusun thd. sb. x, lx = Lkx / rx = 148.03
lx ≥ 1.2 * ll
Panjang tekuk efektif thd. sb. y, Lky = ky * Ly = 4500 mm

FAKULTAS TEKNIK USU
Momen inersia penampang struktur tersusun thd. sb. y,

Untuk nilai, m = 2 Iy = m * Iy1 + 1/4 * m * A1 * a2 = 7772601.6 mm4
Untuk nilai, m = 3 Iy = m * Iy1 + ( m - 1 ) * A1 * a2 = - mm4
Untuk nilai, m = 4 Iy = m * Iy1 + 5/4 * m * A1 * a2 = - mm4
® Iy = 7772601.6 mm4
Luas penampang struktur tersusun, A = m * A1 = 3840 mm2
Jari-jari girasi struktur tersusun thd. sb. y, ry = Ö ( Iy / A ) = 44.99 mm

Kelangsingan struktur tersusun thd. sb. y, ly = Lky / ry = 100.02
Kelangsingan ideal struktur tersusun thd. sb. y,
® liy = Ö [ ly2 + m / 2 * ll 2 ] = 102.10 mm
liy ≥ 1.2 * ll
2. KONTROL KEKAKUAN PLAT KOPEL
Plat kopel harus cukup kaku, sehingga memenuhi persamaan :

Ip / a ≥ 10 * Il / Ll
Momen inersia penampang plat kopel, Ip = 2 * 1/12 * t * h3 = 426667 mm4

Momen inersia satu elemen, Il = Imin = 733000 mm4
Ip / a ≥ 10 * Il / Ll
6425.70 < 18325.00 → tidak memenuhi (NG)
3. TAHANAN AKSIAL TEKAN
Faktor tekuk kolom dihitung dengan rumus sebagai berikut :

a. Untuk nilai lc £ 0.25 maka termasuk kolom pendek :
→ w= 1
b. Untuk nilai 0.25 < lc ≤ 1.20 maka termasuk kolom sedang :
→ w = 1.43 / ( 1.6 - 0.67 * lc )
c. Untuk nilai lc > 1.20 maka termasuk kolom langsing :
→ w = 1.25 * lc2

FAKULTAS TEKNIK USU
Parameter kelangsingan thd. sb. x, lcx = 1/p * lx*√ ( fy / E ) = 1.6322

b. Kolom sedang : w = 1.43 / ( 1.6 - 0.67 * lc ) = -
c. Kolom langsing : w = 1.25 * lc = 2
3.3302
Faktor tekuk thd. sb. x, ® wx = 3.3302
Parameter kelangsingan thd. sb. y, lciy = 1/p * liy*√ ( fy / E ) = 1.1259
c. Kolom langsing : w = 1.25 * lc = 2
-
Faktor tekuk thd. sb. y, ® wiy = 1.6910
Tahanan aksial tekan nominal thd. sb. x, Nn = A * fy / wx = 276741 N
Tahanan aksial tekan nominal thd. sb. y, Nn = A * fy / wiy = 545019 N
Tahanan aksial tekan nominal terkecil, ® Nn = 276741 N
Tahanan aksial tekan, f n * Nn = 235230 N
Nu ≤ f n * Nn
390000 > 235230 → BAHAYA (NG)
4. TAHANAN GESER PLAT KOPEL
Gaya geser pada plat kopel akibat beban terfaktor, diperhitungkan sebagai berikut :
Du = 0.02 * Nu = 7800 N
Faktor reduksi kekuatan geser plat, ff = 0.75

Luas penampang plat kopel, Av = h * t = 400 mm2
Tahanan geser penampang, ff * Vn = ff * 0.60 * fy * Av = 43200 N
Du ≤ ff * Vn
7800 < 43200 → AMAN (OK)
5. KESIMPULAN DIMENSI

FAKULTAS TEKNIK USU
No Kontrol kekuatan Tahanan Gaya Tekan Kekuatan

(N) (N) %
1 Aksial Tekan Batang 235230 390000 60%
2 Geser plat koppel 43200 7800 554%

FAKULTAS TEKNIK USU

PROFIL SIKU SAMA KAKI
Panjang biasa 3 s/d 15 m
ukuran-ukuran
dalam mm F berat
b d r r1 cm2 kg/m'
15.15.3 15 3 3.5 2 0.82 0.64
15.15.4 4 1.05 0.82
20.20.3 20 3 3.5 2 1.12 0.88
20.20.4 4 1.45 1.14
25.25.3 3 3.5 1.42 1.12
25.25.4 25 4 2 1.85 1.45
25.25.5 5 2.26 1.77
30.30.3 3 1.74 1.36
30.30.4 17 30 4 5 2.5 2.27 1.78
30.30.5 5 2.78 2.18
35.35.4 20 35 4 5 2.5 2.67 2.10
35.35.6 6 3.87 3.04
40.40.4 4 3.08 2.42
40.40.5 22 40 5 6 3.0 3.79 2.97
40.40.6 6 4.48 3.52
45.45.5 25 45 5 7 3.5 4.30 3.38
45.45.7 7 5.86 4.60
50.50.5 5 4.80 3.77
50.50.6 30 50 6 7 3.5 5.69 4.47
50.50.7 30 7 6.56 5.15
50.50.9 9 8.24 6.74
55.55.6 6 6.31 4.95
55.55.8 30 55 8 8 4.0 8.23 6.46
55.55.10 10 10.10 7.90
60.60.6 6 6.91 5.42
60.60.8 35 60 8 8 4.0 9.03 7.09
60.60.10 10 11.10 8.69
65.65.7 7 8.70 6.83
65.65.9 35 65 9 9 4.5 11.00 8.62
65.65.11 11 13.20 10.30
70.70.7 7 9.40 7.38
70.70.9 40 70 9 9 4.5 11.90 9.34
70.70.11 11 14.90 11.20
75.75.7 7 10.10 7.94
75.75.8 40 75 8 10 5.0 11.50 9.03
75.75.10 10 14.10 11.10
75.75.12 12 16.70 13.10
80.80.8 8 12.30 9.66
80.80.10 45 80 10 10 5 15.10 11.90
80.80.12 12 17.90 14.10
80.80.14 14 20.60 16.10
90.90.9 9 15.50 12.20
90.90.11 50 90 11 11 5.5 18.70 14.70
90. 90.13 3 21.80 17.10
90. 90.16* 16 26.40 20.70
100.100.10 10 19.20 15.10
100.100.12 55 100 12 12 6 22.70 17.80
100.100.14 14 26.20 20.60
100.100.20* 20 36.20 28.40
110.110.10 10 21.20 16.60
110.110.12 45/70 110 12 12 6 25.10 19.70
110.110.14 14 29.00 22.80
120.120.11 11 25.40 19.90
120.120.13 50/80 13 29.70 23.30
120.120.15 120 15 13 6.5 33.90 26.60
120.120.20* 20 44.20 34.70
130.130.12 12 30.00 23.60
130.130.14 50/90 130 14 14 7 34.70 27.20
130.130.16 16 39.30 30.90
140.140.13 13 35.00 27.50
140.140.15 55/100 140 15 15 7.5 40.00 31.40
140.140.17 17 45.00 35.30
150.150.14 14 40.30 31.60
150.150.16 55/110 150 16 16 8 45.70 35.90
150.150.18 18 51.00 40.10
160.160.15 15 46.10 36.20
160.160.17 60/115 160 17 17 8,5 51.80 40.70
160.160.19 19 57.50 45.10
180.180.16 16 55.40 43.50
180.180.18 60/135 180 18 18 9 61.90 48.60
180.180.20 20 68.40 53.70
200.200.16 16 61.80 48.50
200.200.18 60/150 200 18 18 9 69.10 54.30
200.200.20 20 76.40 59.90
Sumber : daftar-daftar untuk konstruksi baja, IR. ZACHARIJAS LAMBRI.
PROFIL SIKU SAMA KAKI PRODUKSI PT. GU
HOT ROLLED www.grdsteel.com

JIS G3192/TIS 1227-194
STANDARD SECTIONAL DIMENSIONS SECTION UNIT CENTER OF

AREA WEIGHT GRAVITY
H x B x t H B t r1 r2 A Cx = Cy
mm x mm mm mm mm mm mm cm2 kg/m' cm
25 x 25 x 3 25 25 3 4.00 2.00 1.43 1.12 0.72
30 x 30 x 3 30 30 3 4.00 2.00 1.73 1.36 0.84
40 x 40 x 3 40 40 3 4.50 2.00 2.34 1.83 1.09
40 x 40 x 4 40 40 4 4.50 2.00 2.34 1.83 1.09
40 x 40 x 5 40 40 5 4.50 3.00 3.76 2.95 1.17
45 x 45 x 5 45 45 5 6.50 3.00 4.30 3.38 1.28
45 x 45 x 4 45 45 4 6.50 3.00 3.49 2.74 1.24
50 x 50 x 4 50 50 4 6.50 3.00 3.89 3.06 1.37
50 x 50 x 5 50 50 5 6.50 3.00 4.80 3.77 1.41
50 x 50 x 6 50 50 6 6.50 4.50 5.64 4.43 1.44
60 x 60 x 4 60 60 4 6.50 3.00 4.69 3.68 1.61
60 x 60 x 5 60 60 5 6.50 3.00 5.80 4.55 1.66
60 x 60 x 6 60 60 6 8.00 4.00 6.91 5.40 1.70
65 x 65 x 5 65 65 5 8.50 3.00 6.37 5.00 1.77
65 x 65 x 6 65 65 6 8.50 4.00 7.53 5.91 1.81
65 x 65 x 8 65 65 8 8.50 6.00 9.76 7.66 1.88
70 x 70 x 6 70 70 6 8.50 4.00 8.13 6.38 1.93
75 x 75 x 6 75 75 6 8.50 4.00 8.73 6.85 2.06
75 x 75 x 9 75 75 9 8.50 6.00 12.69 9.96 2.17
75 x 75 x 12 75 75 12 8.50 6.00 16.56 13.00 2.29
80 x 80 x 6 80 80 6 8.50 4.00 9.23 7.32 2.18
90 x 90 x 6 90 90 6 10.00 5.00 10.55 8.28 2.42
90 x 90 x 7 90 90 7 10.00 5.00 12.22 9.59 2.46
90 x 90 x 10 90 90 10 10.00 7.00 17.00 13.30 2.57
90 x 90 x 13 90 90 13 10.00 7.00 21.71 17.00 2.69
100 x 100 x 7 100 100 7 10.00 5.00 13.62 10.70 2.71
100 x 100 x13 100 100 13 10.00 7.00 24.31 19.10 2.94
100 x 100 x 10 100 100 10 10.00 7.00 19.00 14.90 2.82
120 x 120 x 8 120 120 8 12.00 5.00 18.76 14.70 3.24
120 x 120 x 11 120 120 11 13.00 6.50 25.37 19.90 3.30
120 x 120 x 12 120 120 12 13.00 6.50 27.54 21.60 3.40
130 x 130 x 9 130 130 9 12.00 6.00 22.74 17.90 3.53
130 x 130 x 15 130 130 15 12.00 8.50 36.75 28.80 3.76
130 x 130 x 12 130 130 12 12.00 8.50 29.76 23.40 3.64
150 x 150 x 12 150 150 12 14.00 7.00 34.77 27.30 4.14
150 x 150 x 15 150 150 15 14.00 10.00 42.74 33.60 4.24
150 x 150 x 19 150 150 19 14.00 10.00 53.38 41.90 4.40
175 x 175 x 12 175 175 12 15.00 11.00 40.52 31.80 4.73
175 x 175 x 15 175 175 15 15.00 11.00 50.21 39.40 4.85
200 x 200 x 15 200 200 15 17.00 12.00 57.75 45.30 5.46
200 x 200 x 20 200 200 20 17.00 12.00 76.00 59.70 5.67
200 x 200 x 25 200 200 25 17.00 12.00 93.75 73.60 5.86
250 x 250 x 35 250 250 35 24.00 18.00 162.60 128.00 7.45
250 x 250 x 25 250 250 25 24.00 12.00 119.40 93.70 7.10
F = luas penampang
I = momen kelembaman/inertia
W = tahanan momen
i = jari-jari inertia = (I / F)1/2
k = koeffisien profil F2/ I
jarak-jarak titik berat Ix Wx ix kx

dalam cm = Iy = Wy = iy = ky Ix
e w v cm4 cm3 cm cm4
0.48 1.06 0.67 0.15 0.15 0.43 4.48 0.24
0.51 0.73 0.19 0.19 0.42 5.81 0.29
0.60 1.41 0.85 0.39 0.28 0.59 3.23 0.62
0.64 0.90 0.48 0.35 0.58 4.38 0.77
0.73 1.03 0.79 0.45 0.75 2.56 1.27
0.76 1.77 1.08 1.01 0.58 0.74 3.38 1.61
0.80 1.13 1.18 0.69 0.72 4.32 1.87
0.84 1.18 1.41 0.65 0.90 2.14 2.24
0.89 2.12 1.24 1.81 0.86 0.89 2.85 2.85
0.92 1.30 2.16 1.04 0.88 3.56 3.41
1.00 2.47 1.41 2.96 1.18 1.05 2.41 4.68
1.08 1.53 4.14 1.71 1.04 3.51 6.50
1.12 1.58 4.48 1.56 1.21 2.12 7.09
1.16 2.83 1.64 5.43 1.91 1.20 2.64 8.64
1.20 1.70 6.33 2.26 1.19 3.18 9.98
1.28 3.18 1.81 7.83 2.43 1.35 2.36 12.4
1.36 1.92 10.40 3.31 1.33 3.29 16.4
1.40 1.98 11.00 3.05 1.51 2.10 17.4
1.45 3.54 2.04 12.80 3.61 1.50 2.64 20.4
1.49 2.11 14.60 4.15 1.49 2.94 23.1
1.56 2.21 17.90 5.20 1.47 3.80 28.1
1.56 2.21 17.30 4.40 1.66 2.30 27.4
1.64 3.89 2.32 22.10 5.72 1.64 3.08 34.8
1.72 2.43 26.30 6.97 1.62 3.88 41.4
1.69 2.39 22.80 5.29 1.82 2.09 36.1
1.77 4.24 2.50 29.10 6.88 1.80 2.82 46.1
1.85 2.62 34.90 8.41 1.78 3.55 55.1
1.85 2.62 33.40 7.18 1.96 2.27 53.0
1.93 4.60 2.73 41.13 9.04 1.94 2.93 65.4
2.00 2.83 48.80 10.80 1.91 3.56 76.8
1.97 2.79 42.40 8.43 2.12 2.09 67.1
2.05 4.95 2.90 52.60 10.60 2.10 2.70 83.1
2.13 3.01 61.80 12.70 2.08 3.32 97.6
2.09 2.95 52.40 9.67 2.28 1.95 83.6
2.13 5.30 3.01 58.90 11.00 2.26 2.24 93.3
2.21 3.12 71.40 13.50 2.25 2.78 113.0
2.29 3.24 82.40 15.80 2.22 3.40 130.0
2.26 3.20 72.3 12.6 2.42 2.09 115
2.34 5.66 3.31 87.5 15.5 2.41 2.61 139
2.41 3.41 102.0 18.2 2.39 3.14 161
2.48 3.51 115.0 20.8 2.36 3.68 181
2.54 3.59 116.0 18.0 2.74 2.07 184
2.62 6.36 3.70 138.0 21.6 2.72 2.54 218
2.60 3.81 158.0 25.1 2.69 3.01 250
2.81 3.97 186.0 30.1 2.66 3.74 294
2.82 3.99 177.0 24.7 3.04 2.09 280
2.90 7.07 4.10 207.0 29.2 3.02 2.49 328
2.98 4.21 235.0 33.5 3.00 2.92 372
3.20 4.54 311.0 45.8 2.93 4.2 488
3.07 4.34 239.0 30.1 3.36 1.88 379
3.15 7.78 4.45 280.0 35.7 3.34 2.25 444
3.21 4.54 319.0 41.0 3.32 2.63 505
3.36 4.75 341.0 39.5 3.66 1.89 541
3.44 4.86 394.0 46.0 3.64 2.24 625
3.51 8.49 4.96 446.0 52.5 3.63 2.58 705
3.70 5.24 562.0 67.7 3.57 3.46 887
3.64 5.15 472.0 50.4 3.97 1.91 750
3.72 9.19 5.26 540.0 58.2 3.94 2.23 857
3.80 5.37 605.0 65.8 3.92 2.55 959
3.92 5.54 638.0 63.3 4.27 1.92 1010
4.00 9.90 5.66 723.0 72.3 4.25 2.21 1150
4.08 5.77 805.0 81.2 4.23 2.51 1280
4.21 5.95 845.0 78.2 4.58 1.92 1340
4.29 10.60 6.07 949.0 88.7 4.56 2.2 1510
4.36 6.17 1050.0 99.3 4.54 2.48 1670
4.49 6.35 1100.0 95.6 4.88 1.93 1750
4.57 11.30 6.46 1230.0 108.0 4.86 2.2 1950
4.65 6.58 1350.0 118.0 4.84 2.53 2140
5.02 7.11 1680.0 130.0 5.51 1.84 2690
5.10 12.70 7.22 1870.0 145.0 5.49 2.06 2970
5.18 7.33 2040.0 160.0 5.47 2.29 3260
5.52 7.80 2340.0 162.0 6.15 1.65 3740
5.60 14.10 7.92 2600.0 181.0 6.13 1.83 4150
5.68 8.04 2850.0 199.0 6.11 2.05 4540
RODUKSI PT. GUNUNG GARUDA
Mutu baja BJ-37 keatas
www.grdsteel.com
METRIC SIZE
INFORMATIVE REFERENCE
GEOMETRICAL RADIUS OF GYRATION OF MODULUS
MOMENT OF INERTIA AREA OF SECTION
Ix = Iy Max Iu Min Iv ix = iy Max iu Min iv W Zx = Zy
cm 4
cm 4
cm 4
cm cm cm mm cm3
0.80 1.26 0.33 0.75 0.94 0.48 12 0.45
1.42 2.26 0.59 0.91 1.14 0.58 17 0.66
3.53 5.60 1.46 1.23 1.55 0.79 22 1.21
3.53 5.60 1.46 1.23 1.55 0.79 22 1.21
5.42 8.59 2.25 1.20 1.51 0.77 22 1.91
7.91 12.50 3.29 1.36 1.71 0.87 25 2.46
6.50 10.30 2.70 1.36 1.72 0.88 25 2.00
9.06 14.40 3.76 1.53 1.92 0.98 30 2.49
11.10 17.50 4.58 1.52 1.91 0.98 30 3.08
12.60 20.00 5.23 1.50 1.88 0.96 30 3.55
16.00 25.40 6.62 1.85 2.33 1.19 35 3.66
19.60 31.20 8.09 1.84 2.32 1.18 35 4.52
22.79 36.16 9.42 1.82 2.29 1.17 35 5.28
25.30 40.10 10.50 1.99 2.51 1.28 35 5.35
29.40 46.60 12.20 1.98 2.49 1.27 35 6.26
36.80 58.30 15.30 1.94 2.44 1.25 35 7.96
37.10 58.90 15.30 2.14 2.69 1.37 40 7.33
46.10 73.20 19.00 2.30 2.90 1.48 40 8.47
64.40 102.00 26.70 2.25 2.84 1.45 40 21.10
81.90 129.00 34.50 2.22 2.79 1.44 40 15.70
56.40 89.60 23.20 2.46 3.10 1.58 45 9.70
80.70 128.00 33.40 2.77 3.48 1.78 50 12.30
93.00 148.00 38.30 2.76 3.48 1.77 50 14.20
125.00 199.00 51.70 2.71 3.42 1.74 50 19.50
156.00 248.00 65.30 2.68 3.38 1.73 50 24.80
129.00 205.00 53.20 3.08 3.88 1.98 55 17.70
220.00 348.00 91.10 3.00 3.78 1.94 55 31.10
175.00 278.00 72.00 3.04 3.83 1.95 55 24.40
258.00 410.00 106.00 3.71 4.67 2.38 50./80. 29.50
340.00 541.00 140.00 3.66 4.62 2.35 50./80. 39.36
367.00 583.00 151.00 3.65 4.60 2.35 50./80. 42.68
366.00 583.00 150.00 4.01 5.06 2.57 50./90. 38.70
568.00 902.00 234.00 3.93 4.95 2.53 50./90. 41.60
467.00 743.00 192.00 3.96 5.00 2.54 50./90. 49.90
740.00 1180.00 304.00 4.61 5.82 2.96 55./110. 68.10
888.00 1410.00 365.00 4.56 5.75 2.92 55./110. 82.60
1090.00 1730.00 451.00 4.52 5.69 2.91 55./110. 103.00
1170.00 1860.00 480.00 5.38 6.78 3.44 55./110. 91.80
1440.00 2290.00 589.00 5.35 6.75 3.48 55./110. 114.00
2180.00 3470.00 891.00 6.14 7.75 3.93 60./150. 150.00
2820.00 4490.00 1160.00 6.09 7.68 3.90 60./150. 197.00
3420.00 5420.00 1410.00 6.04 7.61 3.88 60./150. 242.00
9110.00 14400.00 3790.00 7.49 9.42 4.83 60./150. 519.00
6950.00 11000.00 2860.00 7.63 9.62 4.89 60./150. 388.00
Penampang yang dilemahkan
ix kx Ih Wh ih kh w d Fn1
cm cm4 cm3 cm mm mm cm2
0.54 2.80 0.06 0.09 0.27 11.20
0.53 3.80 0.08 0.11 0.28 13.80
0.74 2.03 0.15 0.18 0.37 8.36
0.73 2.73 0.19 0.21 0.36 11.10
0.95 1.59 0.31 0.30 0.47 6.50
0.93 2.13 0.40 0.37 0.47 8.56
0.91 2.73 0.50 0.44 0.47 10.30
1.14 1.35 0.57 0.48 0.57 5.33 1.49
1.12 1.81 0.76 0.61 0.58 6.78 17 8.5 1.93
1.11 2.26 0.91 0.70 0.57 8.50 2.36
1.33 1.53 1.24 0.88 0.68 5.75 20 11 2.23
1.30 2.32 1.77 1.16 0.68 8.46 3.21
1.52 1.34 1.86 1.18 0.78 5.10 2.64
1.51 1.66 2.22 1.35 0.77 6.47 22 11 3.24
1.49 2.01 2.67 1.57 0.77 7.52 3.82
1.70 1.49 3.25 1.80 0.87 5.69 25 14 3.60
1.67 2.09 4.39 2.29 0.87 7.82 4.88
1.90 1.33 4.59 2.32 0.98 5.02 4.10
1.89 1.60 5.24 2.57 0.96 6.19 30 14 4.85
1.88 1.86 6.02 2.85 0.96 7.15 30 14 5.58
1.85 2.42 7.67 3.47 0.97 8.85 6.98
2.08 1.45 7.24 3.28 1.07 5.50 5.29
2.06 1.96 9.35 4.03 1.07 7.24 30 17 6.87
2.02 2.46 11.30 4.65 1.06 9.03 8.40
2.29 1.32 9.43 3.95 1.17 5.06 5.89
2.26 1.78 12.10 4.84 1.16 6.74 35 17 7.67
2.23 2.23 14.60 5.57 1.15 8.44 9.40
2.47 1.43 13.80 5.27 1.26 5.48 7.30
2.44 1.85 17.20 6.30 1.25 7.03 35 20 9.20
2.42 2.27 20.70 7.31 1.25 8.42 11.00
2.67 1.34 17.60 6.31 1.37 5.02 8.00
2.64 1.71 22.00 7.59 1.36 6.44 40 20 10.10
2.61 2.10 26.00 8.64 1.35 7.87 12.10
2.88 1.22 21.10 7.15 1.45 4.85 8.49
2.85 1.42 24.40 8.11 1.46 5.42 40 23 9.66
2.83 1.76 29.80 9.55 1.45 6.67 11.80
2.79 2.14 34.70 10.70 1.44 8.04 13.90
3.06 1.32 29.6 9.25 1.55 5.11 10.46
3.03 1.64 35.9 10.90 1.54 6.35 45 23 12.80
3.00 1.99 43.0 12.60 1.53 7.45 15.10
2.96 2.34 48.6 13.90 1.54 8.08 17.40
3.45 1.31 47.8 13.3 1.76 5.03 23 13.4
3.41 1.61 57.1 15.4 1.75 6.12 50 23 16.2
3.39 1.90 65.9 17.3 1.74 7.21 26 18.4
3.34 2.37 79.1 19.9 1.73 8.79 26 22.2
3.82 1.32 73.3 18.4 1.95 5.03 23 16.9
3.80 1.57 86.2 21.0 1.95 5.98 55 23 19.9
3.77 1.84 98.3 23.4 1.94 6.98 26 22.6
3.67 2.69 134.0 29.5 1.93 9.72 26 31.0
4.23 1.19 98.6 22.7 2.16 4.56 23 18.9
4.21 1.42 116.0 26.1 2.15 5.43 45/70 23 22.3
4.18 1.66 133.0 29.3 2.14 6.32 26 25.4
4.62 1.20 140 29.5 2.35 4.61 23 22.9
4.59 1.41 162 33.3 2.34 5.45 50/80 26 26.3
4.56 1.63 186 37.5 2.34 6.18 26 30.0
4.48 2.21 236 45.0 2.31 8.26 26 39.0
5.00 1.20 194 37.7 2.54 4.64 23 27.2
4.97 1.41 223 42.4 2.53 5.40 50/90 26 31.1
4.94 1.62 251 46.7 2.52 6.15 26 35.1
5.38 1.21 262 47.3 2.74 4.68 31.6
5.36 1.39 298 52.7 2.73 5.37 55/100 26 36.1
5.33 1.58 334 57.9 2.72 6.06 40.6
5.77 1.21 347 58.3 2.94 4.68 36.7
5.74 1.39 391 64.4 2.93 5.34 55/110 26 41.5
5.70 1.56 438 71.0 2.93 5.94 46.3
6.15 1.21 453 71.3 3.14 4.69 42.2
6.13 1.39 506 78.3 3.13 5.30 60/115 26 47.4
6.10 1.60 558 84.8 3.12 5.93 52.6
6.96 1.15 679 95.5 3.50 4.52 51.2
6.93 1.30 757 105.0 3.49 5.07 60/135 26 57.2
6.90 1.43 830 113.0 3.49 5.63 63.2
7.78 1.03 943 121.0 3.91 4.05 57.6
7.75 1.15 1050 133.0 3.90 4.55 60/150 26 65.4
7.72 1.28 1160 144.0 3.89 5.04 71.2
Disalin ulang oleh Ir. Thamrin
PROFIL SIKU TIDAK SAMA KAKI PRODU
STANDARD SECTION UNIT
SECTIONAL DIMENSIONS AREA CENTER OF GRAVITY GEOMETRICAL MOMEN

WEIGHT
H x B t r1 r2 A Cx Cy Ix
mm x mm mm mm mm cm2 kg/m cm cm cm4
95 X 75 9 8.5 6 14.04 11.0 2.75 2.00 109
100 X 75 7 10 5 11.87 9.3 3.06 1.83 118
100 X 75 10 10 7 16.50 13.0 3.17 1.94 159
125 X 75 7 10 5 13.62 10.7 4.10 1.64 219
125 X 75 10 10 7 19.00 14.9 4.22 1.75 299
125 X 75 13 10 7 24.31 19.1 4.35 1.87 376
125 X 90 10 10 7 20.50 16.1 3.95 2.22 318
125 X 90 13 10 7 26.26 20.6 4.07 2.34 401
150 X 90 9 12 6 20.94 16.4 4.95 1.99 485
150 X 90 12 12 8.5 27.36 21.5 5.07 2.10 619
150 X 100 9 12 6 21.84 17.1 4.76 2.30 502
150 X 100 12 12 8.5 28.56 22.4 4.88 2.41 642
150 X 100 15 12 8.5 35.25 27.7 5.00 2.53 782
ng yang dilemahkan
Fn2 Fv
cm2 m2/m
0.057
0.077
0.097
0.116
0.136
0.155
0.174
0.194
0.213
0.233
0.252
0.272
0.291
311
351
390
16.6
19.6 430
21.7
20.3
22.9 469
26.1
33.8
24.5
27.4 508
31.0
28.2
32.2 547
36.2
33.0
37.4 586
41.6
38.3
43.0 625
47.6
47.1
52.5 705
58.0
53.5
59.7 785
66.0
Disalin ulang oleh Ir. Thamrin Nasution
MA KAKI PRODUKSI PT. GUNUNG GARUDA
www.grdsteel.com
METRIC SIZE
INFORMATIVE REFERENCE
GEOMETRICAL MOMENT OF INERTIA RADIUS OF GYRATION OF AREA MODULUS OF SECTION
Iy Max Iu Min Iv ix iy Max iu Min iv tan Zx

cm4 cm4 cm4 cm cm cm cm a cm3
68.1 143 34.1 2.78 2.2 3.19 1.56 0.676 17.4
56.9 144 30.8 3.15 2.19 3.49 1.61 0.548 17.0
76.1 194 41.3 3.11 2.15 3.43 1.58 0.543 23.3
60.4 243 36.4 4.01 2.11 4.23 1.64 0.362 26.1
80.8 330 49 3.96 2.06 4.17 1.61 0.357 36.1
101 415 61.9 3.93 2.04 4.13 1.6 0.352 46.1
138 380 76.2 3.94 2.59 4.3 1.93 0.505 37.2
173 477 96.3 3.91 2.57 4.26 1.91 0.501 47.5
133 537 80.4 4.81 2.52 5.06 1.96 0.361 48.2
167 685 102 4.76 2.47 5 1.93 0.357 62.3
181 579 104 4.79 2.88 5.15 2.18 0.439 49.1
228 738 132 4.74 2.83 5.09 2.15 0.435 63.4
276 897 161 4.71 2.8 5.04 2.14 0.431 78.2
MODULUS OF SECTION
Zy
cm3
12.4
10.0
13.7
10.3
14.1
17.9
20.3
25.9
19.0
24.3
23.5
30.1
37.0

RRR

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

RRR

Diunggah oleh

Hak Cipta:

Format Tersedia

PERHITUNGAN BALOK DENGAN PENGAKU BADAN

Tegangan leleh baja (yield stress), fy = 240 MPa

B. DATA PROFIL BAJA

BALOK DENGAN PENGAKU BADAN

Panjang elemen thd.sb. x, Lx = 12000 mm

G = modulus geser, Zx = modulus penampang plastis thd. sb. x,

1. MOMEN NOMINAL PENGARUH LOCAL BUCKLING

1.1. Pengaruh tekuk lokal (local buckling) pada sayap

Kelangsingan penampang sayap, l = bf / tf = 15.385

l < lp dan l < lr

Kelangsingan penampang badan, l = h / tw = 48.375

2. MOMEN NOMINAL BALOK PLAT BERDINDING PENUH

Kelangsingan penampang badan, l = h / tw = 48.375

b. Untuk kelangsingan : lp < lG ≤ lr

2.1. Momen nominal berdasarkan tekuk torsi lateral

Jarak antara pengekang lateral, L = Ly = 4000 mm

2.2. Momen nominal berdasarkan local buckling pada sayap

Kelangsingan penampang sayap, lG = b f / ( 2 * t f ) = 7.69

Batas kelangsingan maksimum untuk penampang non-compact,

3. MOMEN NOMINAL PENGARUH LATERAL BUCKLING

Momen nominal komponen struktur dengan pengaruh tekuk lateral, untuk :

L > Lp dan L < Lr

4. TAHANAN MOMEN LENTUR

a. Momen nominal pengaruh local buckling :

Mu / ( fb * Mn ) = 0.5734 < 1.0 (OK)

Untuk nilai, 1.10 * Ö ( kn * E / fy ) ≤ h / tw ≤ 1.37 * Ö ( kn * E / fy )

Luas penampang badan, Aw = tw * ht = 3200 mm2

6. INTERAKSI GESER DAN LENTUR

7. DIMENSI PENGAKU VERTIKAL PADA BADAN

Luas penampang plat pengaku vertikal harus memenuhi,

Pengaku vertikal pada plat badan harus mempunyai momen inersia :

Momen inersia plat pengaku, Is = 2/3 * hs * ts3 = 547785 mm4

Tegangan leleh baja (yield stress), fy = 240 MPa

B. DATA PROFIL BAJA

BALOK TANPA PENGAKU BADAN

Panjang elemen thd.sb. x, Lx = 12000 mm

1. MOMEN NOMINAL PENGARUH LOCAL BUCKLING

Kelangsingan penampang sayap, l = bf / tf = 15.385

l > lp dan l < lr

2. MOMEN NOMINAL BALOK PLAT BERDINDING PENUH

Kelangsingan penampang badan, l = h / tw = 48.375

b. Untuk kelangsingan : lp < lG ≤ lr

2.1. Momen nominal berdasarkan tekuk torsi lateral

Jarak antara pengekang lateral, L = Ly = 4000 mm

lG > lp dan lG < lr

2.2. Momen nominal berdasarkan local buckling pada sayap

Faktor kelangsingan plat badan, ke = 4 / Ö ( h / tw ) = 0.575 < 0.763

3. MOMEN NOMINAL PENGARUH LATERAL BUCKLING

Momen nominal komponen struktur dengan pengaruh tekuk lateral, untuk :

Panjang bentang maksimum balok yang mampu menahan momen plastis,

4. TAHANAN MOMEN LENTUR

a. Momen nominal berdasarkan pengaruh local buckling, Mn = 308628480 Nmm

Mu / ( fb * Mn ) = 0.5734 < 1.0 (OK)

Kontrol tahanan geser nominal plat badan tanpa pengaku :

Gaya geser akibat beban terfaktor, Vu = 328000 N

Vu / ( ff * Vn ) = 0.7500 < 1.0 (OK)

6. INTERAKSI GESER DAN LENTUR

PERHITUNGAN FONDASI FOOTPLAT

A. DATA FONDASI FOOT PLAT

B. KAPASITAS DUKUNG TANAH

1. MENURUT TERZAGHI DAN PECK (1943)

Kapasitas dukung ultimit tanah menurut Terzaghi dan Peck (1943) :

DOSEN FAK TEKNIK USU Ir Torang Sitorus MT
