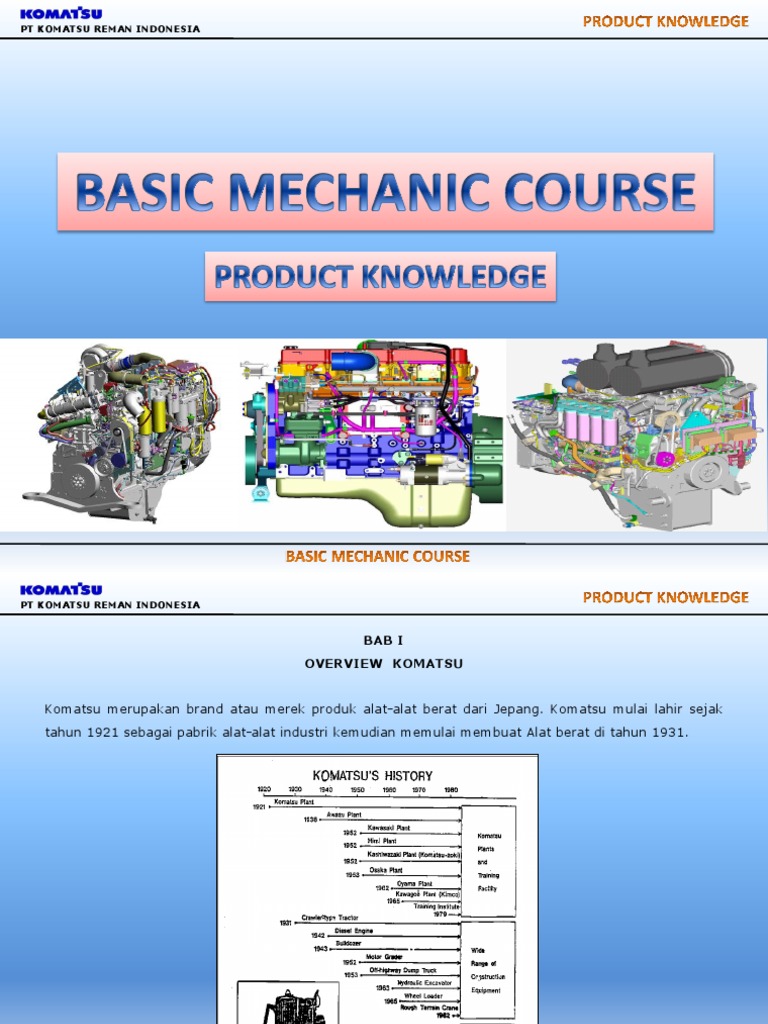

BAB I
OVERVIEW KOMATSU
Komatsu merupakan brand atau merek produk alat-alat berat dari Jepang. Komatsu mulai lahir sejak
tahun 1921 sebagai pabrik alat-alat industri kemudian memulai membuat Alat berat di tahun 1931.
PT KOMATSU REMAN INDONESIA
BAB II
BULLDOZER
Bulldozer adalah tractor rantai yang dapat dipergunakan untuk pekerjaan menggali, menggusur,
mendorong tanah atau material dan menarik log atau portable camp yang dapat dioperasikan di medan
berbatu, berbukit, maupun tanah lumpur di berbagai sektor pekerjaan seperti tambang (mining),
konstruksi (Construction), logging & HTI (forestry) dan Perkebunan (agro) . Bulldozer dapat melakukan
pemindahan tanah yang efektif sejauh 100 m dengan cara estafet.
PRODUCT LINE BULLDOZER
PT KOMATSU REMAN INDONESIA
ARTI CODE
Secara garis besar penamaan kode Bulldozer Komatsu adalah sebagai berikut :
D 47 5 A 3 SP
Product Image
Modifikasi
Perlengkapan
Sistem penggerak
Size / ukuran
Type machine.
Contoh :
D 8 5 SS -1
Original
Super Skidder
Torque Converter .
Size / Ukuran 8
Dozer
NAMA KOMPONEN
1. Blade
2. Lift Silinder
3. Hydraulic Tank
4. Ripper
5. Sprocket
6. Main Frame
7. Straight frame
8. Track shoe
9. End bit
10.Cutting edge
PT KOMATSU REMAN INDONESIA
POWER TRAIN
Power train Bulldozer jika dilihat dari sistem pemindahan tenaganya terdiri 3 model yaitu ;
1. DIRECT DRIVE
2. TORQUE CONVERTER
3. DAMPER & HIDROSHIFT
Keterangan
1. Engine
2. Main Clutch
3. U- Joint
4. Transmisi mekanis
5. Steering Clutch
6. Stering Brake
10. Bevel gear
P1, P2, P3, Pompa
PT KOMATSU REMAN INDONESIA
1. Engine
2. Torque Conventer
3. U-Joint
4. Torqflow Transmision
5. Steering Clutch
6. Steering Brake
7. Sprocket
8. Track
1. Engine
2. Damper
3. U-Joint
4. Pompa transmisi
5. PTO
6. Pompa hidrolik
7. Torque Converter
8. Transmisi
9. Steering clutch
10. Steering brake
11. Final drive
12. Sprocket
13. Track
14. Transfer
15. Scavenging pum
PT KOMATSU REMAN INDONESIA
1. Engine
2. Damper
3. U-Joint
4. Torqflow Transmision
5. Steering Clutch
6. Steering Brake
7. Sprocket
8. Track
1. Engine
2. Damper
3. U-Joint
4. Pumpa transmisi,steering
5. Transmisi Hidroshift
6. Transfer
7. Steering brake
8. Steering clutch
9. Final Drive
10. Sprocket
11. Bevel Gear
12. Track
PT KOMATSU REMAN INDONESIA
ATTACHMENT DOZER
Rake Blade
Adalah blade berbentuk garpu yang terpasang pada
bagian depan Bulldozer, berguna untuk mencabut sisa-
sisa akar pohon dan mendorong ranting-ranting kayu
agar kerusakan top soil dapat dikurangi. Selain hal itu
,blade ini dapat juga digunakan untuk memisahkan batu
– batu dengan ukuran tertentu pada pekerjaan Quary.
Ripper
Ripper adalah peralatan yang berbentuk taji yang
terpasang pada bagian belakang bulldozer untuk
memecah batu, tanah keras menjadi bongkahan-
Multi Shank Ripper
bongkahan sehingga mudah untuk didorong.
Ripper terdiri dari 2 jenis yaitu :
a. Multi shank ripper (rigid & variable)
b. Giant Ripper
Giant Ripper
PT KOMATSU REMAN INDONESIA
Towing Winch
Gulungan kawat baja pada belakang bulldozer yang
digunakan untuk menarik kayu (log), unit/machine,
Portable Camp dll.
Backhoe
Peralatan tambahan pada belakang bulldozer yang
digunakan untuk membuat parit dengan kemampuan
swing ( berputar ) 180 derajat.
U-Blade
Blade yang berbentuk U,dengan desain blade seperti ini
membuat tanah akan sedikit terbuang ke samping
sehingga pendorongan lebih effective, Umumnya blade
ini digunakan pada pekerjaan Konstruksi.
PT KOMATSU REMAN INDONESIA
Angle blade
Blade dapat diserongkan 25° ke kanan dan ke kiri dan
dapat di tinggikan secara manual. Efektif untuk pekerjaan
scraping tanah lunak atau salju sehingga material terbuang
ke samping.
DOZER SHOVEL
Dozer Shovel adalah traktor rantai yang dilengkapi dengan bucket yang berfungsi sebagai alat
angkut jarak pendek (Loading) dan effisien untuk daerah kerja yang rata dan kering.
Contoh : Memindahkan material dari lokasi ke dump truck.
ARTI CODE
D 7 5 S -1
Modifikasi
Dozer Shovel
Torque Converter
Size/ Ukuran Unit
Class Dozer
PT KOMATSU REMAN INDONESIA
JENIS KABIN
PT KOMATSU REMAN INDONESIA
BAB III
HYDRAULIC EXCAVATOR
Hydraulic Excavator adalah alat yang serba guna yang dapat untuk menggali tanah, membuat parit,
memuat material ke dump truck atau kayu ke trailer. Dengan kombinasi penggantian attachment maka
dapat digunakan untuk memecah batu, mencabut tanggul, membongkar aspal dan lain-lain.
Konstruksi Excavator bagian atasnya (upper structure) mampu berputar (swing) 360°, sehingga alat ini
sangat lincah untuk penggalian dan pemindahan tanah pada area yang sempit.
PRODUCT LINE EXCAVATOR
PT KOMATSU REMAN INDONESIA
ARTI CODE
Secara garis besar, penamaan kode Hydraulic Excavator Komatsu adalah sebagai berikut :
PC 200 -7 LC
Attachment/optional
LC = Long Track
LLC = Super Long Track
….. = Track standar.
Modifikasi / Generasi
Berat unit siap operasi ( ton ) (fuel, oli, air pendingin dan operator).
200 X 0.1 = 20 ton.
Untuk Excavator ada huruf dibelakang Modifikasi (Generasi) diluar LC Long track dengan istilah seperti
dibawah ini.
HD = Heavy Duty (Untuk speck Logging)
SP = Super Production (Mining)
SE = Super Earth Mover
US = Ultra tail and Standard boom
UU = Ultra Urban (Minimal swing radius Excavator 1200 )
MR = Mighty Ruber Crawler Excavator (traveling aspal dan guarry mining)
PT KOMATSU REMAN INDONESIA
5
4
NAMA KOMPONEN
1. Bucket
2. Bucket Cylinder
3. Arm 3
4. Arm Cylinder
5. Boom
6
6. Boom Cylinder 2
7. Sprocket
8. Track Frame
9. Track shoe
10. Idler
1
9
10 8 7
PT KOMATSU REMAN INDONESIA
POWER TRAIN
1. Front Idler
2. Control Swivel Joint
3. Control Valve
4. Final Drive
5. Travel Motor
6. Hydraulic Pump
7. Engine
8. Swing Brake solenoid
9. Travel speed solenoid
10.Swing Machinery
PT KOMATSU REMAN INDONESIA
Standard bucket
Ripper bucket
PT KOMATSU REMAN INDONESIA
BAB IV
WHEEL LOADER
Wheel loader adalah traktor dengan roda karet yang dilengkapi bucket, effisen untuk daerah kerja
kering rata dan kokoh, terutama bila dituntut agar kerusakan landasan kerja minimal dan mobilitas
tinggi.
Keterangan Keterangan
1. Engine 1. Bucket
2. Damper 2. Tilt Lever
3. U - Joint 3. Lift Cylinder
4. Torque Converter 4. Lift Arm
5. Torqflow Transmission 5. Head Lamp
6. Transfer Gear 6. Turn signal lamp
7. Front Wheel
8. Rear Wheel
PT KOMATSU REMAN INDONESIA
W A 800 -1
Original
Size/ Ukuran Unit
Articulated frame
Wheel Loader
W B 9 1 R -2
Backhoe
Wheel
PT KOMATSU REMAN INDONESIA
POWER TRAIN
Keterangan
1. Engine
2. Torque Converter
3. PTO
4. Steering + Switch pump
(SAL (4)125+100)
5. T/C Charging + PPC pump
(SAL (3)125+(1)32)
6. Hydraulic +Hydraulic pump
(SAL (4)125+125)
7. Upper Drive shaft
8. Transmission
9. Transfer
10.Emergency steering pump
11.Center drive shaft
12.Center support
13.Front drive shaft
14.Parking brake
15.Front differential
16.Front axle
17.Front brake
18.Front final drive
19.Front tire
20.Rear drive shaft
21.Rear differential
22.Rear axle
23.Rear brake
24.Rear final drive
25.Rear tire
PT KOMATSU REMAN INDONESIA
BAB V
MOTOR GRADER
Motor Grader pada umumnya digunakan untuk pekerjaan finishing, mengikis tebing, membuat parit.
Motor Grader adalah traktor roda dengan perlengkapan kerja:
1. Blade digunakan untuk meratakan tanah.
2. Scarifier dipasang pada bagian depan blade digunakan untuk memecahkan material yang keras.
3. Ripper dipasang pada bagian belakang unit.
NAMA KOMPONEN
1. Engine
2. Main clutch
3. Drive Shaft
4. Transmission
5. Parking Brake
6. Drive Shaft
7. Final Drive
8. Tandem Drive
PT KOMATSU REMAN INDONESIA
Keterangan
1. Engine
2. Joint
3. PTO (Power Take Off)
4. Hydroshift transmission
5. Transfer
6. Parking brake
7. Drive shaft
8. Final drive
9. Tandem drive
10.Tire
P1. Pompa hydraulic
P2. Pompa transmisi
P3. Pompa differential lock
PT KOMATSU REMAN INDONESIA
GD 5 2 1 A -1
1. For Goverment
5 : 5760 mm STANDART Tender (
A : Articulated
6 : 6000 mm ENGINE Standard Model)
R : Rigid
POWER 2. For Government
SETTING Tender ( Deluxe
WITH Model)
FOLLOWING 3. For Commercial
POWER TRAIN Market (
1 : Light duty Standard Model)
2 : Heavy Duty 5. For Commercial
Market ( Deluxe
Model)
HIGHER
ENGINE
POWER
SETTING
0 : Direct Drive
WITH
FOLLOWING
POWER TRAIN
6 : Light duty
7 : Heavy Duty
PT KOMATSU REMAN INDONESIA
BAB VI
DUMP TRUCK
Dump Truck adalah alat pengangkut material dari jarak sedang hingga jauh dimana materialnya dapat
isikan oleh Wheel Loader, Excavator maupun shovel. Dump truck Komatsu hingga sekarang ini adalah
10
9 8 4
7
6 5
Keterangan :
1. Dump Body 6. Front Wheel
2. Rock Ejector 7. Turn Signal Lamp
3. Final Drive 8. Head Lamp
4. Oil Retarder Tank 9. Radiator
5. Steering & Hoist Tank 10.Canopy Spill Guard
PT KOMATSU REMAN INDONESIA
ARTI CODE
Secara garis besar, penamaan kode Dump truck Komatsu adalah sebagai berikut :
H D 785 -5 WD
Optional
WD = 4 wheel drive.
Modifikasi ke –5
Berat Muatan ( ton )
785 x 0,1 = 78,5 ton
Jenis Truck
D = Heavy Duty
A = Articulated.
Kode Dump Truck Komatsu
PT KOMATSU REMAN INDONESIA
HM DUMP TRUCK
1. Hydraulic Tank
2. Dump Body
3. Rear Wheel
4. Hoist Cylinder
5. Front Wheel
6. Engine
7. Bumper
8. Hock
9. Final Drive
10.Drive Shaft
PT KOMATSU REMAN INDONESIA
Power Train HM
1. Engine
2. Output Shaft
3. Front drive shaft
4. Brake cooling pump
5. Front brake cooling pump
Diffrential lock control pump
6. PTO
7. Torque Converter
8. Steering hoist control pump
9. Transmission
10.Oscillation hitch
11.Center drive shaft
12.Front differential
13.Front differential lock
14.Tire
15.Final drive front
16.Brake front
17.Rear drive shaft front
18.Center differential
19.Center differential lock
20.Tire
21.Final drive center
22.Brake center
23.Rear drive Shaft
24.Rear differential
25.Rear differential lock
26.Tire
27.Final drive rear
28.Brake rear
PT KOMATSU REMAN INDONESIA
H M 400 -1
Original
Berat Muatan (ton)
400 x 0,1 = 40 ton
Moof plant
A = Articulated.
Kode Dump Truck Komatsu
BAB VII
FORKLIFT
Forklift atau disebut juga dengan forklift truck adalah suatu alat yang terdiri dari body (badan) dan
equipment (peralatan kerja) yang digunakan untuk memuat (loading) dan menurunkan muatan
(unloading) terutama pada daerah yang sempit.
POWER TRAIN
TORQFLOW TYPE
CLUTCH TYPE
1. Brake drum 1. Brake Drum 5. Torque Converter pump
2. Brake 2. Brake 6. Hydraulic
3. Front axle 3. Front axle 7. Engine
4. Transmission 4. Transmission
5. Clutch
6. Hydraulic drum
7. Engine
PT KOMATSU REMAN INDONESIA
BATTERY
1. Brake drum
2. Drive Motor
3. Frame
4. Turning bearing
5. Turning gear
6. Joint
7. Drive shaft
8. Drive gear
9. Pinion gear
10.Transfer gear
11.Steering gear
12.Steering shaft
PT KOMATSU REMAN INDONESIA
ARTI KODE
F G 20 S K T -4
B : Battery
F : Forklift 05 : 500 kg No Code or N : 1 : Original
& K : Low Noise T : Torqflow type
Truck 10 : 1 Kw
Electronic - Counter Balance 2 : Model ke 2
Motor 50 : 5 Kw J : Reach stradlle C : Clutch type
100 : 10 Kw type 3 : model ke 3
W : Wheel sitting type T2 : 2 Speed
250 : 25 Kw
Loader - Pneumatic tire S : Standard lifting
D : Diesel torqflow type
Engine S : Cushion Tire capacity type
T : Towing Z : Compress type L : Large lifting
Tractors
N : Normal type capacity type
G : Gasoline E : Economy or
Engine N : Standard tanpa
short case type lampu
G : Large Capacity
R : Reach Strudlle
Arm Battery
powered only
M : Three wheel
EX : Standard
truck
J : Engine Non
Komatsu
PT KOMATSU REMAN INDONESIA
BAB VIII
GENSET
Genset adalah suatu alat yang dapat merubah energi mekanis menjadi energi Listrik.
ARTI CODE
EG 600 B S -1
Original
Sound proof
Bonnet
Daya 600 KVA
Engine Genset
Bentuk Cabin
B = Bonnet pakai cabin dengan tertutup Type Bonnet & Sound proof
O = Open tanpa cabin
S = Bonnet proof pakai cabin dengan Peredam
PT KOMATSU REMAN INDONESIA
BAB IX
ENGINE KOMATSU DAN ENGINE CUMMINS
Engine yang dipakai untuk unit komatsu tidak semua yang memakai engine komatsu ada juga yang
memakai engine Cummins.
4 D 95 L -1
Modifikasi
Long stroke
Diameter Cylinder
Diesel Engine 4 Langkah
Jumlah Cylinder
S 6 D 102 E -1
Modifikasi
Emission
Diameter Cylinder
Diesel Engine 4 Langkah
Jumlah Cylinder
Supercharger (memakai
Turbocharger )
PT KOMATSU REMAN INDONESIA
S 6 D 125 E -1
Modifikasi
Emission
Diameter Cylinder
Diesel Engine 4 Langkah
Jumlah Cylinder
Supercharger (memakai
Turbocharger )
S A A 6 D 170 E -3
Modifikasi
Emission
Diameter Cylinder
Diesel Engine 4 Langkah
Jumlah Cylinder
Memakai After cooler
Air cooled
Supercharger (memakai Turbocharger )
PT KOMATSU REMAN INDONESIA
N 14 Celect Plus
Control Electronic
Max engine horse power (HP )
Diesel cummins series N
PT KOMATSU REMAN INDONESIA
QS K 45 CI
Engine Alat Konstruksi
Max engine horse power (HP)
Diesel Cummins series K
Quantum series
K T 1150 CI
Engine Alat Konstruksi
Piston Displacement (cu.in)
Memakai Turbocharger
Seri K engine Cummins
PT KOMATSU REMAN INDONESIA
N T A 855 C 420
Max Flywheel horse power
Engine Alat Konstruksi
Piston Displacement (cu.in)
Memakai After Cooler
Memakai Turbocharger
Diesel Engine series N
V T A 903 C 265
Max Flywheel horse power
Engine Alat Konstruksi
Piston Displacement (cu.in)
Memakai After Cooler
Memakai Turbocharger
Bentuk V engine
PT KOMATSU REMAN INDONESIA
