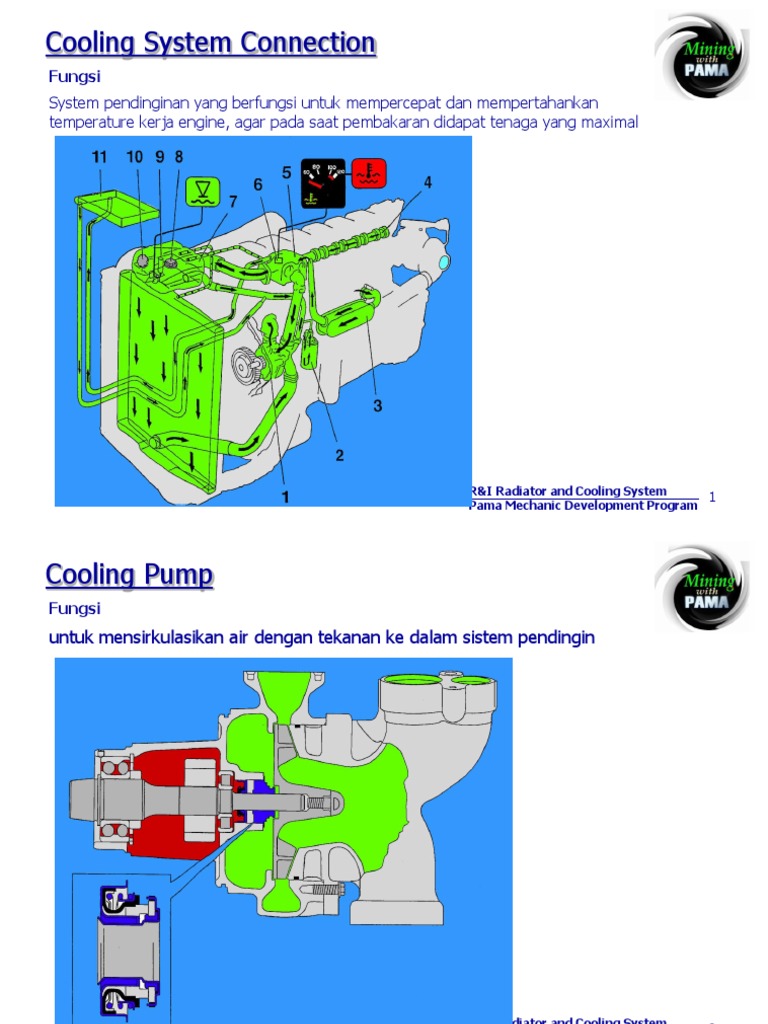

Cooling System Connection

Fungsi
System pendinginan yang berfungsi untuk mempercepat dan mempertahankan
temperature kerja engine, agar pada saat pembakaran didapat tenaga yang maximal

1. Cooling pump
2. Coolant filter
3. Oil cooler
4. Return pipe from engine
5. Thermostat housing
6. Temperature sensor
7. Expansion valve
8. Upper cover with
pressure valve
9. Level indicator
10. Front cover
11. Heat cell unit for cab

R&I Radiator and Cooling System

1
Pama Mechanic Development Program
Cooling Pump
Fungsi
untuk mensirkulasikan air dengan tekanan ke dalam sistem pendingin

R&I Radiator and Cooling System

2
Pama Mechanic Development Program
Coolant Filter (corrosion resistor)
Fungsi
untuk mencegah terjadinya endapan dan karat, yang dapat menyebabkan
saluran pada sistem pendingin tersumbat.

R&I Radiator and Cooling System

3
Pama Mechanic Development Program
Oil Cooler
Fungsi
Untuk mendinginkan oli engine dan transmission dengan cara mentransfer panas ke air
pendingin engine (cooling system)

R&I Radiator and Cooling System

4
Pama Mechanic Development Program
Return Pipe (water manifold)
Fungsi
Sebagai saluran pengembalian air pendingin setelah menyerap panas untuk dialirkan
kembali ke raddiator atau cooling pump.

R&I Radiator and Cooling System

5
Pama Mechanic Development Program
Thermostat
Fungsi
untuk mengatur saat membuka dan menutup aliran air pendingin ke radiator,
sehingga temparetur air pada sistem tetap pada batas - batas yang sudah ditentukan (70ºC
- 90ºC ).

Opening Pressure
o
D16A 82 C
o
D16B 82 C
o
D16C 82 C ( 20560249 )
o
86 C ( 20560252 )

R&I Radiator and Cooling System

6
Pama Mechanic Development Program
Temperature Sensor
Fungsi
Sebagai sensor untuk mendeteksi temperatur air pendingin

R&I Radiator and Cooling System

7
Pama Mechanic Development Program
Expansion Tank
Fungsi
Tangki tambahan yang berfungsi untuk pengisian dan pengecekan jumlah air radiator
secara visul juga sebagi tempat pelepasan tekanan tinggi (Pressure valve)

R&I Radiator and Cooling System

8
Pama Mechanic Development Program
Pressure valve & Vacuum valve

Fungsi
• Menaikan titik didih air
• Mengurangi baffle / gelumbung-
gelembung udara akibat kerja water pump.

Fungsi
utuk mencegah kevakuman di dalam radiator

R&I Radiator and Cooling System

9
Pama Mechanic Development Program
Level Indicator
Fungsi
Sebagai petujuk atau indikasi apakah air pendingin kurang

R&I Radiator and Cooling System

10
Pama Mechanic Development Program
Heat Cell
Fungsi
Sebagai penghangat ruangan operator (cabin) dangan memanfaatkan air radiator sebagai
medianya.

R&I Radiator and Cooling System

11
Pama Mechanic Development Program
Radiator
Fungsi
Sebagai tempat pendingin air engine dengan cara meradiasikan panas untuk di dinginkan.

Tube
Fin

R&I Radiator and Cooling System

12
Pama Mechanic Development Program
Cooling Fan
Fungsi
Menghisap udara utuk diarahkan ke radiator guna mendingikan air pendingin

1. Valve
2. Bimetallic plate
3. Control pin
4. Valve lever
5. Fluid storage chamber
6. Drive plate
7. Housing
8. Drive chamber
R&I Radiator and Cooling System
13
Pama Mechanic Development Program
Cooling Fan

1. Electromagnet
2. Connector
3. Clutch casing
4. External cover
5. Drive plate
6. Valve
7. Bearing, clutch casing
8. Fan shaft
9. Bearing, electromagnet
10. Cog wheel, revolution sensor
11. Return duct, silicone oil
12. Feed duct, silicone oil
13. Supply chamber
14. Drive chamber
R&I Radiator and Cooling System
14
Pama Mechanic Development Program
Radiator Core
Fungsi
Sebagai tempat penampungan dan aliran air pendingin yang nantinya panas dari air
tersebut dirambatkan atau diradiasikan pada fin, selanjutnya fin tersebut didinginkan oleh
udara yang dihembuskan / dihisap oleh fan

Radiator Core

R&I Radiator and Cooling System

15
Pama Mechanic Development Program
Radiator Cap
Fungsi
Sebagai saluran pengisian, pngecekan dan penutup air radiator, pada umumnya radiator cap
dilengkapi dengan pressure valve dan vacuum valve

Fungsi
• Menaikan titik didih air
• Mengurangi baffle / gelumbung-
gelembung udara akibat kerja water pump.

Fungsi
utuk mencegah kevakuman di dalam radiator

R&I Radiator and Cooling System

16
Pama Mechanic Development Program
Radiator Fin
Fungsi
Untuk meradiasikan panas yang dirambatkan oleh radiator tube untuk di dinginkan lewat
udara yang yang dilewatkan (Hembus, hisap) oleh radiator fan

Tube
Fin

Radiator Core
R&I Radiator and Cooling System
17
Pama Mechanic Development Program
Top tank and Bottom tank
Fungsi

Top tank

Bottom tank R&I Radiator and Cooling System

18
Pama Mechanic Development Program
Radiator Core
Adalah inti radiator yang terdiri dari Fine dan Tube.
Berfungsi untuk penampungan dan aliran air pendingin yang akan diradiasikan
panasnya ke fine, panas tersebut akan didinginkan oleh udara yang di
hembuskan / dihisap oleh radiator fan

Tube
Fin

Radiator Core
R&I Radiator and Cooling System
19
Pama Mechanic Development Program
Radiator Cap
Adalah tutup radiator yang terdapat pada top tank radiator.
Berfungsi untuk membuka lubang pengisian dan pengecekan air radiator,
umumnya radiator cap dilengkapi dengan pressure valve dan vacuum valve.

R&I Radiator and Cooling System

20
Pama Mechanic Development Program
Top tank and Bottom tank
Adalah tangki atas dan bawah pada radiator yang berfungsi untuk menampung
air dan endapan

R&I Radiator and Cooling System

21
Pama Mechanic Development Program
VCS
Volvo Coolant VCS air pendingin volvo terbaru setelah Ethylene Glycol
VCS adalah cairan type OAT (Organic Acid Technology) yang berfungsi untuk mengurangi
dari resiko karat pada component cooling system.

FH FM

NH FL

R&I Radiator and Cooling System

22
Pama Mechanic Development Program
Tools
Radiator cap testser
Fungsi : untuk mengukur radiator valve
Cara : Lihat buku petunjuk dari factory
2
Satuan : Kg/cm , Bar

Anemo meter
Fungsi : Alat untuk mengukur kecepatan isap / hembus udara, digunakan
mendeteksi kebuntuan fin radiator
Cara : Lihat buku petunjuk dari factory
Satuan : M/sec

R&I Radiator and Cooling System

23
Pama Mechanic Development Program
Tools
Thermo meter
Fungsi : Untuk mengukur temperature / suhu
Cara : Lihat buku petunjuk dari factory
o o
Satuan : F, C

Tachometer
Fungsi : Untuk mengukur putaran
Cara : Lihat buku petunjuk dari factory
Satuan : Revolution per-minute / Rpm

R&I Radiator and Cooling System

24
Pama Mechanic Development Program
