COOLING SYSTEM

PT Petrosea Tbk.

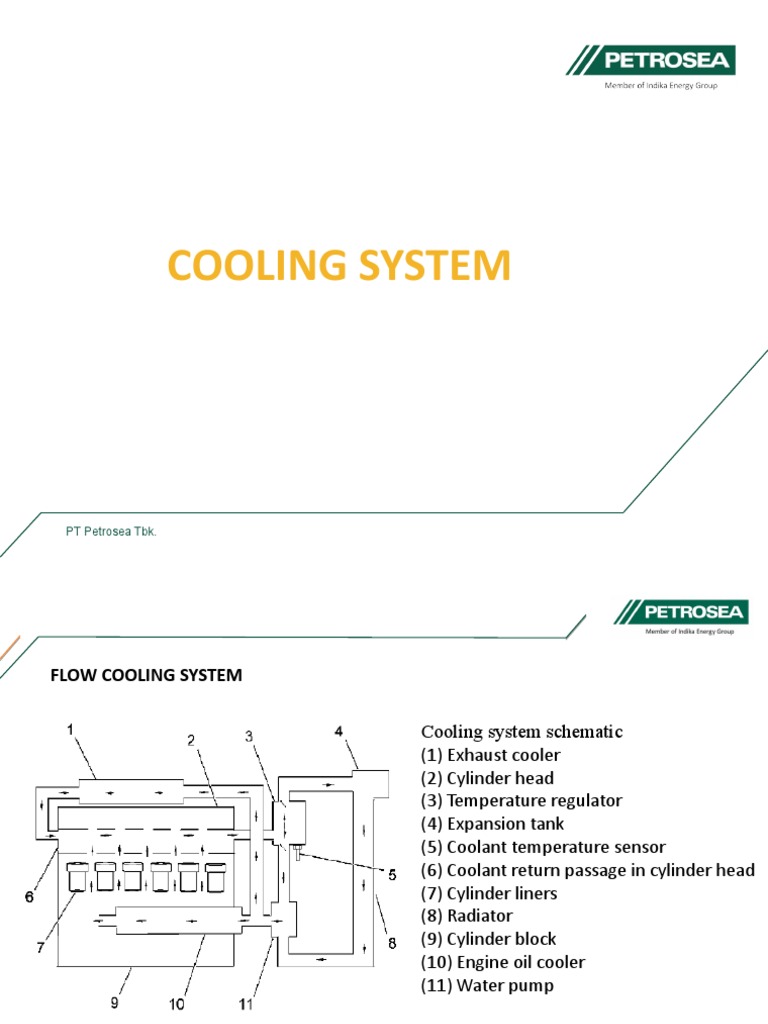

FLOW COOLING SYSTEM

Cooling system schematic

(1) Exhaust cooler
(2) Cylinder head
(3) Temperature regulator
(4) Expansion tank
(5) Coolant temperature sensor
(6) Coolant return passage in cylinder head
(7) Cylinder liners
(8) Radiator
(9) Cylinder block
(10) Engine oil cooler
(11) Water pump

2
COOLING SYSTEM

WATER PUMP

Water pump adalah pompa Centrifugal ( Non Positif Displacement ) yang digunakan
untuk memompa/ mensirkulasikan air ke seluruh sistim pendinginan engine
3
 COOLING SYSTEM

THERMOSTAT (REGULATOR HOUSING)

Berfungsi untuk menjaga tempratue

kerja engine agar teteap terjaga.
Thermostat mengarahkan aliran
coolant dari cylinder block menuju
ke radiator atau kembali ke pompa
bergant ung suhu dari coolant
tersebut

4
By Pass Tube/Line

Pipa/saluran yang mengalirkan air dari water pump ke engine untuk selanjutnya di- kembalikan ke
pompa tanpa melalui radiator pada saat engine masih dingin, sehingga dapat mempercepat
proses pemanasan engine untuk mencapai suhu kerja engine .

Shunt line

Berfungsi menyediakan positif pressure pada inlet water pump untuk mencegah agar
water pump terjadi kekurangan coolant

Vent line

Berfungsi membuang udara didalam cooling system yang terjebak saat pengisian dan
selama beroperasi

5
COOLING SYSTEM

Radiator

6
COOLING SYSTEM

Radiator Core/Tube

Adalah tube dari tembaga/plat besi yang memecahkan/membagi-bagi aliran air

pendingin dari radiator upper untuk proses pendinginan ke radiator lower .Bentuk
core umumnya berupa pipa pipih/oval agar permukaan pendinginan lebih baik.

Radiator Fin

Adalah kisi-kisi tipis di luar core yang disusun dengan berbagai bentuk pada posisi
melintang untuk penyerapan panas yang baik , sehingga dapat mempercepat proses
pendinginan.

7
 COOLING SYSTEM

Radiator Fan

Radiator fan difungsikan untuk mempercepat

proses peradiasian/pembuangan panas ke udara.

8
COOLING SYSTEM

OIL COOLER

Oil cooler menggunakan mediacoolant untuk mendinginkan oli yang ada di system
lubrication
9
COOLING SYSTEM

EXHAUST COOLER

Berfungsi untuk mendinginkan udara yang akan di masukkan ke dalam intake manifold

10
COOLING SYSTEM

EXPANSION TANK

Fungsi reservoir tank yang adalah sebagai tempat menampung coolant cadangan. Hal ini
sejalan dengan fungsi dan cara kerja tutup radiator yang memiliki katup tekanan (pressure
valve) dan katup vakum (vacuum valve).
