Praktikum Jaringan Komputer

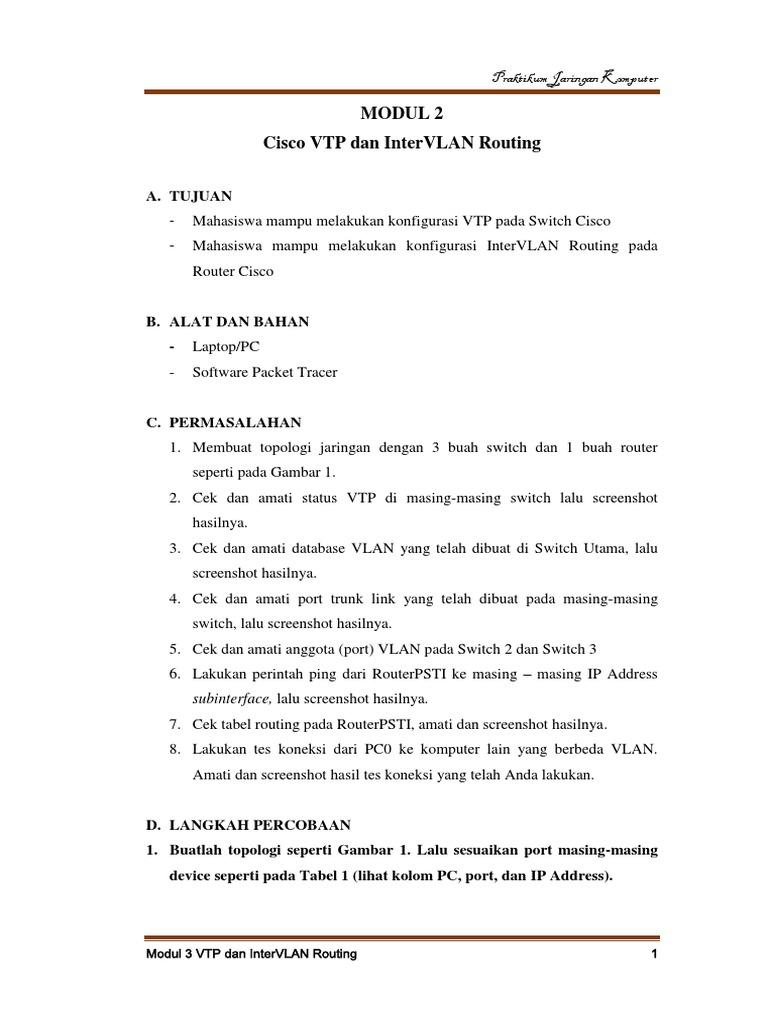

MODUL 2
Cisco VTP dan InterVLAN Routing

A. TUJUAN
- Mahasiswa mampu melakukan konfigurasi VTP pada Switch Cisco
- Mahasiswa mampu melakukan konfigurasi InterVLAN Routing pada
Router Cisco

B. ALAT DAN BAHAN

- Laptop/PC
- Software Packet Tracer

C. PERMASALAHAN
1. Membuat topologi jaringan dengan 3 buah switch dan 1 buah router
seperti pada Gambar 1.
2. Cek dan amati status VTP di masing-masing switch lalu screenshot
hasilnya.
3. Cek dan amati database VLAN yang telah dibuat di Switch Utama, lalu
screenshot hasilnya.
4. Cek dan amati port trunk link yang telah dibuat pada masing-masing
switch, lalu screenshot hasilnya.
5. Cek dan amati anggota (port) VLAN pada Switch 2 dan Switch 3
6. Lakukan perintah ping dari RouterPSTI ke masing – masing IP Address
subinterface, lalu screenshot hasilnya.
7. Cek tabel routing pada RouterPSTI, amati dan screenshot hasilnya.
8. Lakukan tes koneksi dari PC0 ke komputer lain yang berbeda VLAN.
Amati dan screenshot hasil tes koneksi yang telah Anda lakukan.

D. LANGKAH PERCOBAAN
1. Buatlah topologi seperti Gambar 1. Lalu sesuaikan port masing-masing
device seperti pada Tabel 1 (lihat kolom PC, port, dan IP Address).

Modul 3 VTP dan InterVLAN Routing 1

 Praktikum Jaringan Komputer

Gambar 1 Topologi jaringan dengan 3 switch dan 1 router

Tabel 1 Konfigurasi VLAN

Switch VLAN ID Nama VLAN PC Port IP Address Port Range
0 Fa0/1 192.168.2.2
2 Lab_Komdas Fa0/1 s.d. Fa0/10
1 Fa0/2 192.168.2.3
2
2 Fa0/11 192.168.3.2
3 Lab_Sisdas Fa0/11 s.d. Fa0/20
3 Fa0/12 192.168.3.3
4 Fa0/1 192.168.4.2
4 Perpustakaan Fa0/1 s.d. Fa0/10
5 Fa0/2 192.168.4.3
3
6 Fa0/11 192.168.5.2
5 Prodi Fa0/11 s.d. Fa0/20
7 Fa0/12 192.168.5.3

2. Konfigurasi VTP
Langkah berikutnya adalah melakukan konfigurasi VTP. Lakukan
konfigurasi untuk masing-masing switch seperti di bawah ini:

Modul 3 VTP dan InterVLAN Routing 2

 Praktikum Jaringan Komputer

Switch Utama
Switch>enable
Switch#configure terminal
Switch(config)#hostname SwitchUtama
SwitchUtama(config)#vtp mode server
SwitchUtama(config)#vtp domain ifunram
SwitchUtama(config)#vtp version 2
SwitchUtama(config)#vtp password ifunram123
SwitchUtama(config)#end

Switch 2
Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch2
Switch2(config)#vtp mode client
Switch2(config)#vtp domain ifunram
Switch2(config)#vtp password ifunram123
Switch2(config)#end

Switch 3
Switch>enable
Switch#configure terminal
Switch(config)#hostname Switch3
Switch3(config)#vtp mode client
Switch3(config)#vtp domain ifunram
Switch3(config)#vtp password ifunram123
Switch3(config)#end

Sebelum menentukan konfigurasi yang lain, cek terlebih dahulu status VTP di
masing-masing switch lalu screenshot hasilnya.
Lakukan perintah seperti berikut:

SwitchUtama#show vtp status

Switch2#show vtp status
Switch3#show vtp status

3. Membuat VLAN
Langkah berikutnya adalah membuat VLAN. Pada modul sebelumnya
Anda sudah pernah belajar membuat VLAN. Yang membedakannya kali ini
adalah proses pembuatan VLAN cukup dikerjakan satu kali saja yaitu di server.

Modul 3 VTP dan InterVLAN Routing 3

 Praktikum Jaringan Komputer

Switch Utama
SwitchUtama>enable
SwitchUtama#configure terminal
SwitchUtama(config)#vlan 2
SwitchUtama(config-vlan)#name Lab_Komdas
SwitchUtama(config-vlan)#vlan 3
SwitchUtama(config-vlan)#name Lab_Sisdas
SwitchUtama(config-vlan)#vlan 4
SwitchUtama(config-vlan)#name Perpustakaan
SwitchUtama(config-vlan)#vlan 5
SwitchUtama(config-vlan)#name Prodi
SwitchUtama(config-vlan)#end

Untuk melihat database VLAN yang telah dibuat, lakukan perintah berikut lalu
screenshot hasilnya.
SwitchUtama#show vlan brief

4. Konfigurasi Trunk antar-switch

Selanjutnya menentukan jalur yang menghubungkan switch. Kita harus
menentukan jalur sebagai Trunk Link. Agar mudah membedakan port Trunk Link
dengan yang lain, sebaiknya port tersebut diberi label atau keterangan dengan
perintah description.

Switch Utama
SwitchUtama>enable
SwitchUtama#configure terminal
SwitchUtama(config)#interface fa0/24
SwitchUtama(config-if)#switchport mode trunk
SwitchUtama(config-if)#description koneksi dengan Switch2
SwitchUtama(config-if)#end
SwitchUtama#show interface fa0/24

Switch Utama menyediakan dua buah port yang dihubungkan dengan

Switch2 dan Switch3. Sehingga kita juga perlu mengubah port yang kedua, yaitu
yang terhubung dengan Switch3.

SwitchUtama#configure terminal
SwitchUtama(config)#interface fa0/23
SwitchUtama(config-if)#switchport mode trunk
SwitchUtama(config-if)#description koneksi dengan Switch3
SwitchUtama(config-if)#end
SwitchUtama#show interface fa0/23

Modul 3 VTP dan InterVLAN Routing 4

 Praktikum Jaringan Komputer

Setelah mengubah link pada port fa0/24 dan fa0/23, amati hasilnya dari
Switch2 dan Switch3. Lalu screenshot hasilnya.
Lakukan perintah berikut:

Switch2>enable
Switch2#show vlan brief

Switch3>enable
Switch3#show vlan brief

Jangan lupa untuk menyimpan konfigurasi pada SwitchUtama agar tidak hilang.
Ketikkan perintah berikut :
SwitchUtama#write

Walaupun kita sudah dapat melihat update database, kita tetap perlu mengubah
port fa0/24 pada Switch2 dan port fa0/23 pada Switch3.

Switch 2
Switch2#configure terminal
Switch2(config)#interface fa0/24
Switch2(config-if)#switchport mode trunk
Switch2(config-if)#description Koneksi dengan SwitchUtama
Switch2(config-if)#end

Switch3
Switch3#configure terminal
Switch3(config)#interface fa0/23
Switch3(config-if)#switchport mode trunk
Switch3(config-if)#description Koneksi dengan SwitchUtama
Switch3(config-if)#end

5. Menentukan port untuk VLAN

Selanjutnya menambahkan port VLAN pada masing-masing switch.
Sesuaikan dengan Tabel 1 (lihat kolom port range).

Switch 2
Switch2>enable
Switch2#configure terminal
Switch2(config)#interface range fa0/1-10
Switch2(config-if-range)#switchport access vlan 2

Modul 3 VTP dan InterVLAN Routing 5

 Praktikum Jaringan Komputer

Switch2(config-if-range)#exit
Switch2(config)#interface range fa0/11-20
Switch2(config-if-range)#switchport access vlan 3
Switch2(config-if-range)#end

Amati dan screenshot hasilnya dengan melakukan perintah berikut:

Switch2#show vlan brief

Jangan lupa untuk menyimpan konfigurasi pada Switch2 agar tidak hilang.
Ketikkan perintah berikut :
Switch2#write

Switch 3
Switch3>enable
Switch3#configure terminal
Switch3(config)#interface range fa0/1-10
Switch3(config-if-range)#switchport access vlan 4
Switch3(config-if-range)#exit
Switch3(config)#interface range fa0/11-20
Switch3(config-if-range)#switchport access vlan 5
Switch3(config-if-range)#end

Amati dan screenshot hasilnya dengan melakukan perintah berikut:

Switch3#show vlan brief

Jangan lupa untuk menyimpan konfigurasi pada Switch2 agar tidak hilang.
Ketikkan perintah berikut :
Switch3#write

6. Konfigurasi InterVLAN Routing

Dalam percobaan ini terdapat sebuah Router. Router ini digunakan untuk
menghubungkan 4 (empat) buah VLAN yang telah dibuat. Dari topologi yang
telah Anda buat, Router dihubungkan ke SwitchUtama melalui port Fa0/0
sedangkan SwitchUtama terhubung ke Router melalui port Fa0/1.

Pada SwitchUtama ketikkan perintah berikut:

SwitchUtama>enable
SwitchUtama#configure terminal
SwitchUtama(config)#interface fa0/1
SwitchUtama(config-if)#switchport mode trunk
SwitchUtama(config-if)#end

Modul 3 VTP dan InterVLAN Routing 6

 Praktikum Jaringan Komputer

Karena VLAN berjumlah 4 (empat) buah, maka kita harus membuat

subinterface. Setiap subinterface akan diberi IP Address yang berbeda. Masing -
masing VLAN akan terhubung dengan subinterface tersebut.
Supaya subinterface berjalan, maka router harus mendukung protokol
VLAN Trunking 802.1q. Untuk melakukan enkapsulasi 802.1q gunakan perintah
encapsulation dot1q <id_vlan>.
Kemudian setiap VLAN harus mengetahui IP Address Gateway, yaitu
subinterface yang terhubung dengan VLAN tersebut. Perhatikan Tabel 2.

Tabel 2 Daftar IP Address Gateway

VLAN ID Nama VLAN PC IP Address IP Address Gateway
0 192.168.2.2
2 Lab_Komdas 192.168.2.1
1 192.168.2.3
2 192.168.3.2
3 Lab_Sisdas 192.168.3.1
3 192.168.3.3
4 192.168.4.2
4 Perpustakaan 192.168.4.1
5 192.168.4.3
6 192.168.5.2
5 Prodi 192.168.5.1
7 192.168.5.3

Setelah mengetahui IP Address Gateway setiap komputer, segera berikan IP

Address Gateway yang sesuai untuk masing – masing komputer.

Pada Router ketikkan perintah berikut:

Router>enable
Router#configure terminal
Router(config)#hostname RouterPSTI
RouterPSTI(config)#interface fa0/0
RouterPSTI(config-if)#no shutdown
RouterPSTI(config-if)#exit

RouterPSTI(config)#interface fa0/0.2
RouterPSTI(config-subif)#encapsulation dot1q 2
RouterPSTI(config-subif)#ip address 192.168.2.1 255.255.255.0
RouterPSTI(config-subif)#exit

Modul 3 VTP dan InterVLAN Routing 7

 Praktikum Jaringan Komputer

RouterPSTI(config)#interface fa0/0.3
RouterPSTI(config-subif)#encapsulation dot1q 3
RouterPSTI(config-subif)#ip address 192.168.3.1 255.255.255.0
RouterPSTI(config-subif)#exit

RouterPSTI(config)#interface fa0/0.4
RouterPSTI(config-subif)#encapsulation dot1q 4
RouterPSTI(config-subif)#ip address 192.168.4.1 255.255.255.0
RouterPSTI(config-subif)#exit

RouterPSTI(config)#interface fa0/0.5
RouterPSTI(config-subif)#encapsulation dot1q 5
RouterPSTI(config-subif)#ip address 192.168.5.1 255.255.255.0
RouterPSTI(config-subif)#end

Lakukan perintah ping dari RouterPSTI ke masing – masing IP Address

subinterface. Amati dan screenshot hasilnya. Ketik perintah seperti di bawah ini :

RouterPSTI#ping 192.168.2.1
RouterPSTI#ping 192.168.3.1
RouterPSTI#ping 192.168.4.1
RouterPSTI#ping 192.168.5.1

Lalu cek tabel routing, amati dan screenshot hasilnya :

RouterPSTI#show ip route

Selanjutnya lakukan tes koneksi dari PC0 ke komputer lain yang berbeda VLAN.
Amati dan screenshot hasil tes koneksi yang telah Anda lakukan.

Jangan lupa untuk menyimpan konfigurasi pada Router agar tidak hilang.
Ketikkan perintah berikut :
RouterPSTI#write

Modul 3 VTP dan InterVLAN Routing 8

 Praktikum Jaringan Komputer

LAPORAN RESMI MODUL 3

Pada Laporan Resmi berisi poin-poin sebagai berikut:

A. TUJUAN
B. DASAR TEORI
Berisi teori-teori yang berkaitan dengan VTP dan InterVLAN Routing.
C. ALAT DAN BAHAN
D. PERMASALAHAN
E. HASIL DAN PEMBAHASAN
Berisi hasil percobaan berdasarkan permasalahan.
F. KESIMPULAN
Berisi kesimpulan dari hasil dan pembahasan.
DAFTAR PUSTAKA
Berisi kumpulan pustaka yang dijadikan bahan rujukan.
Pustaka sebaiknya tidak mengambil dari blog.

Modul 3 VTP dan InterVLAN Routing 9
