Pasal 11 menjelaskan tentang pekerjaan lift yang mencakup lingkup pekerjaan, spesifikasi teknis, dan persyaratan untuk pemasangan dan pengoperasian lift. Lingkup pekerjaan mencakup pengadaan, pemasangan, pengujian, dan setting lift beserta peralatan pendukungnya. Spesifikasi teknis mencakup spesifikasi motor, kontrol, sangkar, pintu, sistem keamanan, dan peralatan pendukung lainnya. Persyaratan yang disebutkan ant
Pasal 11 menjelaskan tentang pekerjaan lift yang mencakup lingkup pekerjaan, spesifikasi teknis, dan persyaratan untuk pemasangan dan pengoperasian lift. Lingkup pekerjaan mencakup pengadaan, pemasangan, pengujian, dan setting lift beserta peralatan pendukungnya. Spesifikasi teknis mencakup spesifikasi motor, kontrol, sangkar, pintu, sistem keamanan, dan peralatan pendukung lainnya. Persyaratan yang disebutkan ant
Pasal 11 menjelaskan tentang pekerjaan lift yang mencakup lingkup pekerjaan, spesifikasi teknis, dan persyaratan untuk pemasangan dan pengoperasian lift. Lingkup pekerjaan mencakup pengadaan, pemasangan, pengujian, dan setting lift beserta peralatan pendukungnya. Spesifikasi teknis mencakup spesifikasi motor, kontrol, sangkar, pintu, sistem keamanan, dan peralatan pendukung lainnya. Persyaratan yang disebutkan ant

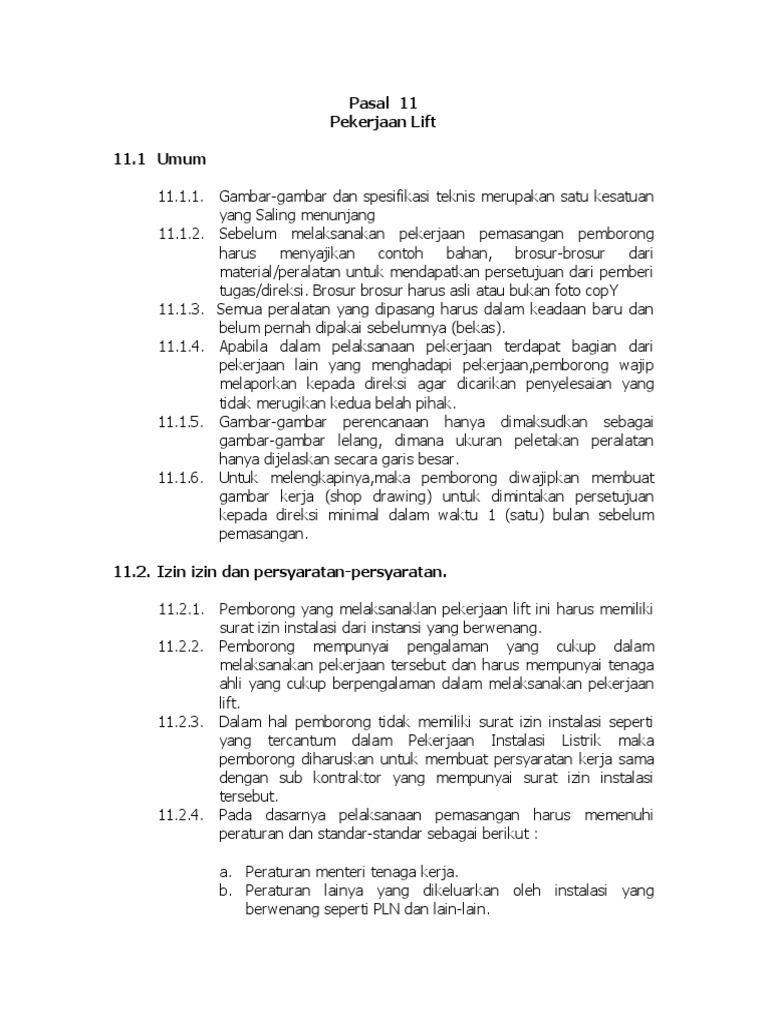

11.1.1. Gambar-gambar dan spesifikasi teknis merupakan satu kesatuan
yang Saling menunjang 11.1.2. Sebelum melaksanakan pekerjaan pemasangan pemborong harus menyajikan contoh bahan, brosur-brosur dari material/peralatan untuk mendapatkan persetujuan dari pemberi tugas/direksi. Brosur brosur harus asli atau bukan foto copY 11.1.3. Semua peralatan yang dipasang harus dalam keadaan baru dan belum pernah dipakai sebelumnya (bekas). 11.1.4. Apabila dalam pelaksanaan pekerjaan terdapat bagian dari pekerjaan lain yang menghadapi pekerjaan,pemborong wajip melaporkan kepada direksi agar dicarikan penyelesaian yang tidak merugikan kedua belah pihak. 11.1.5. Gambar-gambar perencanaan hanya dimaksudkan sebagai gambar-gambar lelang, dimana ukuran peletakan peralatan hanya dijelaskan secara garis besar. 11.1.6. Untuk melengkapinya,maka pemborong diwajipkan membuat gambar kerja (shop drawing) untuk dimintakan persetujuan kepada direksi minimal dalam waktu 1 (satu) bulan sebelum pemasangan.
11.2. Izin izin dan persyaratan-persyaratan.
11.2.1. Pemborong yang melaksanaklan pekerjaan lift ini harus memiliki
surat izin instalasi dari instansi yang berwenang. 11.2.2. Pemborong mempunyai pengalaman yang cukup dalam melaksanakan pekerjaan tersebut dan harus mempunyai tenaga ahli yang cukup berpengalaman dalam melaksanakan pekerjaan lift. 11.2.3. Dalam hal pemborong tidak memiliki surat izin instalasi seperti yang tercantum dalam Pekerjaan Instalasi Listrik maka pemborong diharuskan untuk membuat persyaratan kerja sama dengan sub kontraktor yang mempunyai surat izin instalasi tersebut. 11.2.4. Pada dasarnya pelaksanaan pemasangan harus memenuhi peraturan dan standar-standar sebagai berikut :
a. Peraturan menteri tenaga kerja.
b. Peraturan lainya yang dikeluarkan oleh instalasi yang berwenang seperti PLN dan lain-lain. c. Petunjuk dari pabrik pembuat alat.
11.3 Lingkup Pekerjaan
Pekerjaan yang termasuk dalam lingkup pekerjaan ini adalah
pengadaan,pemasangan,testing dan setting hingga berjalan dengan baik.semua peralatan umum/bantu lift untuk orang beserta kelengkapanya termasuk intalasi listrik panel kontrol dan lain-lain sesuai dengan persyaratan teknis dibawah ini:
Pada dasarnya pekerjaan yang termasuk didalamnya adalah
11.3.1. Pengadaan dan pemasangan 1 (satu) unit lift beserta kelengkapanya. Pengadaaan dan pemasangan sistem pengaman operasional lift.
11.3.2. Pengadaan dan pelaksanaan pekerjaan sipil yang ada
hubunganya dengan pekerjaan instalasi lift seperti ring balok untuk tempat melekatnya bracket-bracket rel.
11.3.3. Pengadaan dan pemasngan instalasi listrik(panel tenaga,panel
kontrol,kabel power dan kabel kontrol) hingga peralatan berfungsi dengan baik.
11.3.4. Pekerjaan lift termasuk pengurusan serta biaya perijinan dari
instansi yang berwenang (Depnaker dll)
11.4 Spesifikasi Teknis
11.4.1. Umum
a. Jenis Lift : Lift Penumpang “KONE” atau LG
b. Sistem Penggerak Lift : Traksi c. Sistem Pergerakan Lift : Variable Speed d. Sistem Operasi : Simplex Selective Collec type up and down e. Type Sangkar : Deluxe f. Beban Maksimum : 8 orang/540 kg g. Kecepatan : 60 m/menit h. Jumlah Lantai/stop : 4 lantai / 4 stop i. Jumlah Lift : 1 (satu) unit j. Total daya yang diperlukan : 11,3 kw/unit (nominal) k. Ukuran ruang luncur : Lebar = 1850 mm Dalam = 1950 mm - Overhead : 4950 mm - PIT : 1850 mm l. Lokasi beban pengimbang : Dibelakang sangkar m. Type penyangga sangkar : Peredam sistem hydraulic
11.4.2. Motor
a. Jenis Penggerak : Motor traksi AC Gear MR 21 ex
KONE - Tegangan : 380 V – 3 PH – 50 HZ - Daya : 11 Kw / Unit b. Daya reaksi mesin : R1 = 4600 Kg , R2 = 3100 Kg c. Ukuran ruang mesin : Lebar = 3000 mm , Dalam = 3100 Kg d. Lokasi ruang mesin : Dibagian atas Hoistway
11.4.3. Kontrol
a. Type Kontrol : Micro computer ex KONE (TMS
600) b. Sistem kontrol Penggerak : ACVVVF (Variable Voltage Variable Frequency) c. Tegangan : 380 V – 3 PH – 50 Hz
11.4.4. Sangkar
a. Ukuran Sangkar : Lebar = 1400 mm
Dalam 2500 mm b. Dinding : Sheet Steel + Finishing Natural stainless steel hairline c. Lantai : Local granit d. Penerangan & Langit : CL-7, dengan Frame Ceiling Painted dan Ceiling Finishing Natural stainless steel hairline e. Penerangan Darurat : Emergency Light f. Ventilasi : Exhaust Fan g. Intercom : Two ways Intercom yang dapat melakukan komunikasi anatar sangkar lift dengan ruang mesin h. Panel Operator Sangkar : Type Pos – 3 C Tombol lantai, tombol pintu buka/tutup, alarm, indikator- indikator beban lebih Natural Stainless steel hairline
11.4.5. Pintu Sangkar :
a. Sistem Pergerakan Pintu : Otomatis geser tengah
b. Ukuran : Lebar = 800 mm Tinggi = 2100 mm c. Panel : Sheet Steel + Finishing Natural stainless steel hairline d. Sill : Extruded hard aluminium e. Jenis Penggerak Pintu : DC Motor GAL
11.4.6. Pintu Lantai :
a. Sistem Pergerakan Pintu : Otomatis geser tengah
b. Ukuran : Lebar = 800 mm Tinggi = 2100 mm c. Panel : Sheet Steel + Finishing Natural stainless steel hairline d. Sill : Extruded hard aluminium e. Panel Indikator - Lantai I : HL – 4 A , dilengkapi Digital Indicator Panel - Lantai Lainnya : HL – 4 A f. Panel Push Button : PL – 3 atau PL - 4
11.4.7. Sistem Pengaman Umum :
a. Pengaman kelebihan : Sistem Limit Switch
perjalanan b. Pengaman kecepatan lebih : Governor & safety brake c. Pengaman beban lebih : Overload sistem d. Pengaman listrik padam : ARD /Optional e. Pengaman kebakaran : Fire Emergency Return f. Pengaman Pintu : Fotocell & safety Edge g. Pengaman Phase : For Three Phase
11.4.8. Tambahan Kelengkapan :
a. Gong kedatangan kereta : Diatas sangkar
b. Handrail : Dibelakang sangkar, Black Resin atau Pipa Stainles steel c. Cermin : -- d. Bel : Hanya untuk overload e. Fan : Berfungsi otomatis bila lift operasional f. Transom lantai : - Lantai I : 30 cm stainles steel + finishing natural stainles steel hairline g. Jamb lantai : 240 cm sheet steel + finishing natural stainles steel hairline h. Lantai Lainnya : Rangka Pintu type L + finishing natural stainles steel hairline i. Kick Plate + List Dinding : Finishing natural stainles steel hairline
11.4.9. Lain – lain
Sesuai standar KONE dan ketentuan lain diluar Data Teknik dibebankan sebagai biaya tambah.
