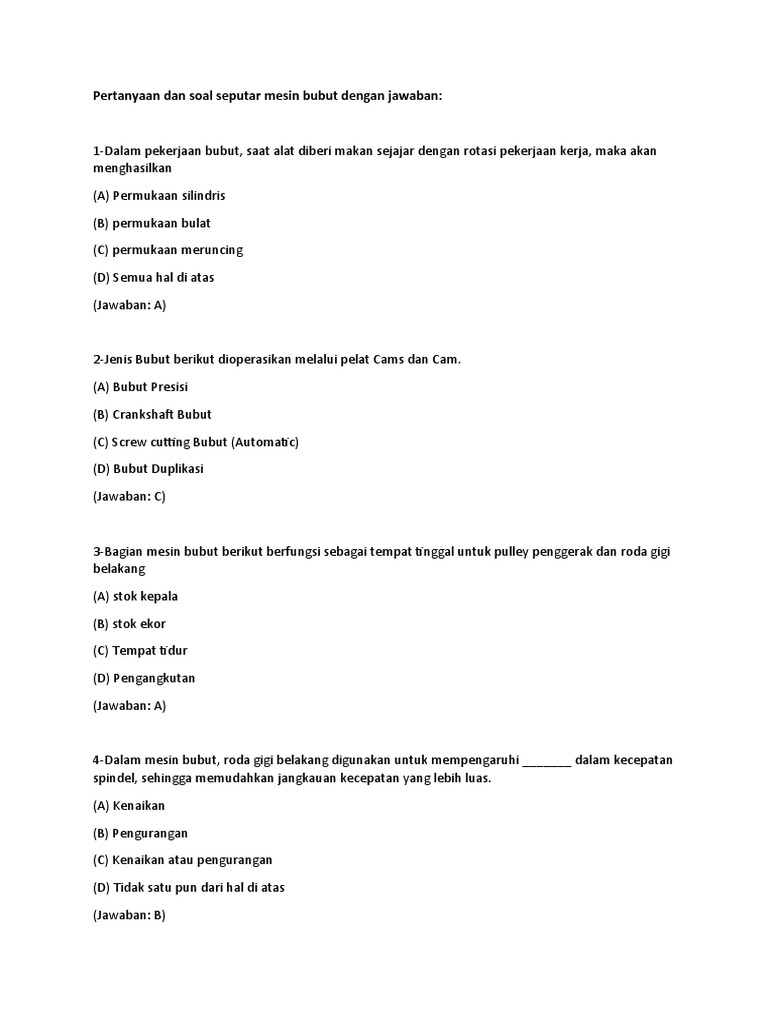

Pertanyaan dan soal seputar mesin bubut dengan jawaban:

1-Dalam pekerjaan bubut, saat alat diberi makan sejajar dengan rotasi pekerjaan kerja, maka akan
menghasilkan

(A) Permukaan silindris

(B) permukaan bulat

(C) permukaan meruncing

(D) Semua hal di atas

(Jawaban: A)

2-Jenis Bubut berikut dioperasikan melalui pelat Cams dan Cam.

(A) Bubut Presisi

(B) Crankshaft Bubut

(C) Screw cutting Bubut (Automatic)

(D) Bubut Duplikasi

(Jawaban: C)

3-Bagian mesin bubut berikut berfungsi sebagai tempat tinggal untuk pulley penggerak dan roda gigi
belakang

(A) stok kepala

(B) stok ekor

(C) Tempat tidur

(D) Pengangkutan

(Jawaban: A)

4-Dalam mesin bubut, roda gigi belakang digunakan untuk mempengaruhi _______ dalam kecepatan
spindel, sehingga memudahkan jangkauan kecepatan yang lebih luas.

(A) Kenaikan

(B) Pengurangan

(C) Kenaikan atau pengurangan

(D) Tidak satu pun dari hal di atas

(Jawaban: B)
5-Tindakan berikut sebagai poros penggerak di Bubut.

(A) Countershaft

(B) Spindle shaft

(C) Lead screw

(D) Tidak satu pun dari hal di atas

(Jawaban: A)

6-Kecepatan yang diinginkan _____ dapat diperoleh dengan memilih gigi ubah yang sesuai yang
memiliki jumlah gigi yang tepat.

(A) Lead screw

(B) Countershaft

(C) Spindle

(D) Feed gear box

 (Jawaban: A)

7-Eretan pada mesin bubut melayani tujuan alat berikut

(A) Memandu

(B) memberi makan

(C) Pendukung

(D) Semua hal di atas

(Jawaban: D)

8-Berikut ini juga dikenal sebagai Tool rest

(A) Saddle

(B) Cross slide

(C) Compound rest

(D) Tool post

 (Jawaban: C)

9-Berikut ini digunakan pada chuck Magnetik

(A) Elektromagnet

(B) magnet permanen

(C) A' dan 'B'

(D) Tidak satu pun dari hal di atas

(Jawaban: C)

10-Berikut ini digunakan untuk menahan bagian benda kerja  untuk mesin permukaan luar yang di
Bubut.

(A) Mandrel

(B) Dogs

(C) Driving plate

(D) Angle plate

 (Jawaban: A)

11- Berikut ini digunakan untuk pekerjaan  panjang diantara center.

(A) Steady rest

(B) Follower rest

(C) Compound rest

(D) semuanya

12-Berikut ini digunakan untuk mendukung pekerjaan  fleksibel yang sangat dekat dengan pusat
potong.

(A) Steady rest

(B) Follower rest

(C) Compound rest

 (D) Semua hal di atas

 (Jawaban: B)

13-Manakah dari lampiran berikut yang dapat digunakan pada Pusat bubut?

(A) Steady rest

(B) Follower rest

(C) Compound rest

 (D) Semua hal di atas

 (Jawaban: D)

14 - Untuk pengaturan yang benar untuk mengubah operasi pada mesin bubut, alat hidung harus
menyentuh benda kerja _____ garis horizontal yang sejajar dan pada tingkat yang sama dengan
sumbu benda kerja yang dipusatkan dengan benar.

 (A) Tepat pada center

 (B) diatas

 (C) Di bawah

 (D) Semua hal di atas

 (Jawaban: A)

15-Berikut ini adalah metode lancip pada bubut

 (A) Metode pengaturan stok ekor

 (B) Dengan memutar compound rest

 (C) Menggunakan alat nose yang luas

 (D) Semua hal di atas

 (Jawaban: D)

16-Ulir luarl dapat diproduksi dengan cara

 (A) Taps

 (B) Dies

 (C) mesin bubut

 (D) Semua hal di atas

 (Jawaban: D)

17 - Kemajuan aksial dalam satu rotasi bagian yang disekrup dikenal sebagai ____ ulir

 (A) Pitch

 (B) Lead

 (C) Pitch diameter

 (D) Helix
 (Jawaban: B)

18-Untuk memotong ulir dengan  pitch 3mm pada mesin Bubut yang memiliki kecepatan spindel dan
batang ulir yang sama, alat harus bergerak, sejajar dengan sumbu kerja, jarak ____ untuk setiap
putaran poros.

 (A) 1,5 mm

 (B) 3 mm

 (C) 4,5 mm

 (D) 6 mm

 (Jawaban: B)

19 - Dalam memotong ulir kanan dengan tap tangan, gagang dan tap berputar pada

 (A) arah yang sama

 (B) arah berlawanan

 (C) Arah yang sama atau berlawanan arah

 (D) gagang berputar tapi ulir tidak diputar

 (Jawaban: A)

20-Dalam mesin bubut, alat bentuk profil digunakan untuk menghasilkan

 (A) Permukaan silindris

 (B) Permukaan yang meruncing

 (C) Permukaan yang tidak berbentuk silindris atau meruncing

 (D) Ulir

 (Jawaban: C)

21-Pembuatan sudut radius pisau  pada pembubutan  permukaan mesin dilakukan

 (A) menghilangkan  kasar

 (B) Finishing

 (C) Untuk membuat sudut tajam dengan halus sempurna

 (D) Semua hal di atas

 (Jawaban: D)
22-Operasi yang dilakukan untuk memperbesar lubang dengan panjang yang terbatas dari ujungnya.

 (A) Boring

(B) Drilling

(C) Counter-boring

(D) Counter-sinking

 (Jawaban: C)

23-Alat pemotong titik tunggal memiliki

(A) Positive rake

(B) Negative rake

(C) Zero rake

 (D) Semua hal di atas

 (Jawaban: D)

24-Bila permukaan alat ditutupi kemiringan dari hidung ke arah belakang, itu disebut

 (A) Geseran positif

 (B) Gunting negatif

 (C) Zero rake

 (D) Tidak satu pun dari hal di atas

 (Jawaban: A)

25-Untuk bahan mesin yang relatif lebih lunak, disebut ____ rake

(A) Positive rake

(B) Negative rake

(C) Zero rake

 (D) Semua hal di atas

 (Jawaban: C)

26 - Semakin besar ________, akan lebih kuat alat potongnya

 (A) Radius hidung

 (B) Sudut bibir

 (C) Sudut clearance

 (D) Tepi sudut tepi yang tajam

 (Jawaban: B)

27-Pada ToolPos  berbentuk  (persegi) dapat menampung alat potong _____

 (A) Satu

 (B) Dua

 (C) Tiga

 (D) Empat

 (Jawaban: D)

28-Yangi mana dari jenis mesin bubut berikut, sebuah toolpost persegi dapat disediakan?

 (A) Bubut center

 (B) Bubut Turet

 (C) Bubut Capstan

 (D) Semua hal di atas

 (Jawaban: D)

29-Yang mana dari jenis bubut berikut,  batang ulir utama disediakan untuk pemotongan ulir?

(A) Bubut center

 (B) Bubut Turet

 (C) Bubut Capstan

 (D) Semua hal di atas

(Jawaban: A)

30 - Yang mana jenis mesin bubut berikut, keterampilan kerja yang sangat tinggi dibutuhkan?

(A) Bubut center

 (B) Bubut Turet

 (C) Bubut Capstan

 (D) Semua hal di atas

(Jawaban: A)

Contoh perhitungan waktu permesinan bubut

1. Sebuah batang baja stainless silindris dengan panjang L = 150 mm, diameter D0 = Ø 12 mm

akan dibubut menjadi ukuran  Diameter Df= Ø 11 mm

Putaran mesin N = 400 rpm

dan alatnya Bepergian dengan kecepatan aksial  u= 200 mm / menit

hitung:

a.    Kecepatan pemotongan V (maksimum dan minimum)

b.    Rata –rata bahan yang di buang R t

c.    Waktu pemotongan t

d.    Daya yang dibutuhkan jika daya unit diperkirakan 4 ws / mm3

Gambar 1

Solusi :

a.    Kecepatan pemotongan maksimum (Vmax) berada pada diameter luar D0 , dan diperoleh:

V = π.D0.N

Vmax = ( π ) (12) (400) = 15072 mm / menit

Kecepatan pemotongan minimum (V min) pada diameter dalam Df adalah

Vmin = ( π ) (11) (400) = 13816 mm / menit

b.    Dari informasi yang diberikan, kedalaman potong adalah

D = (12 - 11) / 2 = 0,5 mm

Dan pemakanannya

f = υ / Ν

f = 200/400 = 0,5 mm / rev

Sehingga pembuangan material dihitung sebagai

Rt        = ( π ) (Drata2) (d) (f) (N)

= ( π ) (11,5) (0,5) (0,5) (400)

= 3611 mm3/ Menit = 60,2 mm3/ detik

c.    Waktu pemotongannya adalah

t = l / (f. N)

  = (150) / (0,5) (400)

  = 0,75 menit

d.    Daya yang dibutuhkan adalah

Daya = (4) (60,2) = 240,8 W

2. Bagian yang ditunjukkan pada gambar di bawah ini akan diubah dalam dua langkah
pemesinan. Pada langkah pertama panjang (50 + 50) = 100 mm akan Berkurang dari Ø100 mm
menjadi Ø80 mm dan pada langkah kedua panjang 50 mm akan berkurang dari Ø80 mm
menjadi Ø60mm .

Hitung waktu pemesinan total yang dibutuhkan  T  dengan kondisi pemotongan berikut:

Kecepatan Pemotongan V = 80 m / menit ,

Pemakanan  f = 0,8 mm / rev ,

Kedalaman potongan = 3 mm

Gambar 2

SOLUSI :

V = 80 m / menit

f = 0,8 mm / rev

Pembubutan akan dilakukan dalam 2 langkah. Pada langkah pertama panjang (50 + 50) = 100 mm
akan dikurangi dari Ø100 mm menjadi Ø80 mm dan pada langkah kedua panjang 50 mm akan
berkurang dari Ø80 mm menjadi Ø60 mm.

Langkah pertama : pembubutan dari Ø100 mm menjadi Ø80 mm

N = (1000.V) / (π.D)

   = (1000.80) / (π.100)

   = 225 rpm

Jumlah pemakanan Drata2= (Ø 100 – Ø 80) / ( 2 . 3mm)

         = 3,3  ~ dibulatkan  4 kali pemakanan

Waktu yang dibutuhkan  t  :

t1 = L  /  (f. N)

  = 100 mm / (0,8 . 225)

  = 0,49 menit

t1 = 0,49 menit . 4

   =  1.96 menit

Langkah kedua : pembubutan dari Ø80 mm menjadi Ø60 mm :

N = (1000.V) / (π.D)
   = (1000.80) / (π.80)

   = 318 rpm

Jumlah pemakanan Drata2= (Ø 80 – Ø 60) / ( 2 . 3mm)

         = 3,3  ~ dibulatkan  4 kali pemakanan

Waktu yang dibutuhkan  t  :

t 2= L  /  (f. N)

  = 50 mm / (0,8 . 318)

  = 0,19 menit

t 2= 0,19 menit . 4

   =  0,78 menit

Tota waktu yang dibutuhkan : T

T = 1,96 + 0,78

   =  2,74 menit

3. Kombinasi pembubutan, pengeboran, dan pengkartelan :

Poros yang ditunjukkan pada gambar di bawah ini mempunyai diameter Ø 25mm .

Hitunglah

Waktu pemesinan ?

jika            V =  60 m / menit ,

fpembubutan  =  0.2mm / rev ,

fpengeboran  =  0,08 mm / rev

fpengkartelan  =  0,3 mm / rev .

Gambar 3

SOLUSI :

Langkah 1

Waktu Perataan muka  (T1) :

L = Ø 25 / 2

   =  12,5 mm

N = (1000.V) / (π.D)

   = (1000.60) / (π.25)

   = 764 rpm

Waktu pembubutan muka dua muka (bagian depan dan belakang)  :

t1 = L  /  (f. N)

  = 12,5 mm / (0,2 . 764)

  = 0,082 menit

t1 = 0,082 menit . 2

   =  0.164 menit

Langkah 2

Waktu Pembubutan diameter dari Ø 25 menjadi Ø 20  (t2) :

t2 = L  /  (f. N)

  = 45 mm / (0,2 . 764)

  = 0,29 menit

Langkah 3

Pengeboran lubang Ø 10

N = (1000.V) / (π.D)

   = (1000.60) / (π.10)

   = 1910 rpm

t3 = L  /  (f. N)
  = 25 mm / (0,08 . 1910)

  = 0,16 menit

Langkah 4

Pengkartelan

N = (1000.V) / (π.D)

   = (1000.60) / (π.25)

   = 764 rpm

t4 = L  /  (f. N)

  = 10 mm / (0,08 . 764)

  = 0,04 menit

Total waktu permesinan Ttot:

Ttot  =  0.164  + 0,29 + 0,16 + 0,04

       = 0,65 menit
