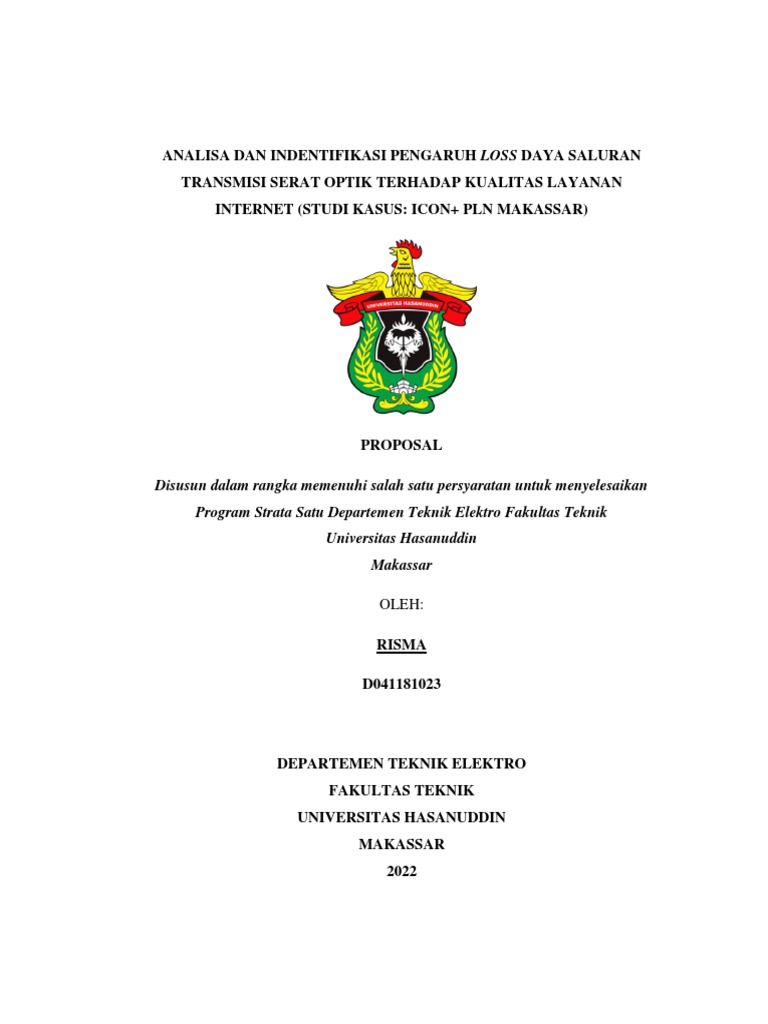

ANALISA DAN INDENTIFIKASI PENGARUH LOSS DAYA SALURAN

TRANSMISI SERAT OPTIK TERHADAP KUALITAS LAYANAN

INTERNET (STUDI KASUS: ICON+ PLN MAKASSAR)

PROPOSAL

Disusun dalam rangka memenuhi salah satu persyaratan untuk menyelesaikan

Program Strata Satu Departemen Teknik Elektro Fakultas Teknik
Universitas Hasanuddin
Makassar

OLEH:

RISMA

D041181023

DEPARTEMEN TEKNIK ELEKTRO

FAKULTAS TEKNIK
UNIVERSITAS HASANUDDIN
MAKASSAR
2022
 DAFTAR ISI
SAMPUL................................................................................................................................... i

DAFTAR ISI............................................................................................................................ ii

DAFTAR TABEL ................................................................................................................... v

DAFTAR GAMBAR .............................................................................................................. vi

BAB I PENDAHULUAN ........................................................................................................ 1

1.1 Latar Belakang .......................................................................................................... 1

1.2 Rumusan Masalah ..................................................................................................... 3

1.3 Tujuan dan Manfaat Penelitian ................................................................................. 3

1.4 Ruang Lingkup.......................................................................................................... 4

1.5 Sistematika Penulisan ............................................................................................... 4

BAB II TINJAUAN PUSTAKA............................................................................................. 6

2.1. Penelitian Terdahulu ................................................................................................. 6

2.2. Fiber Optic ................................................................................................................ 8

2.2.1 Struktur Fiber Optic .......................................................................................... 8

2.2.2 Jenis Kabel Fiber Optic ..................................................................................... 9

2.2.3 Karakteristik Mekanis Kabel Optik ................................................................ 10

2.3. Cara Kerja Transmisi Serat Optik ........................................................................... 11

2.3.1. Transmisi Cahaya pada Serat Optik ................................................................ 11

2.3.2. Indeks Bias ...................................................................................................... 12

2.3.3. Sistem Relay Serat Optik ................................................................................ 13

2.3.4. Konsep Kerugian dalam Serat Optik............................................................... 14

2.3.5. Lebar Jalur Serat Optik ................................................................................... 14

ii
 2.4. Konfigurasi Jaringan Fiber To The Home (FTTH)................................................. 14

2.4.1 ME (Metro Ethernet) ....................................................................................... 15

2.4.2 OLT (Optical Line Terminal) ......................................................................... 15

2.4.3 ODF (Optical Distribution Frame) .................................................................. 15

2.4.4 ODC (Optical Distribution Cabinet) ............................................................... 15

2.4.5 ODP (Optical Distribution Point) ................................................................... 16

2.4.6 OTP (Optical Termination Premises).............................................................. 16

2.4.7 Roset (Optical Indoor Outlet) ......................................................................... 16

2.4.8 ONT (Optical Network Terminal) .................................................................. 16

2.4.9 Patch Cord ....................................................................................................... 16

2.4.10 Kabel Feeder ................................................................................................... 17

2.4.11 Kabel Distribusi .............................................................................................. 17

2.4.12 Kabel Drop Core ............................................................................................. 17

2.4.13 Kabel Indoor ................................................................................................... 17

2.5. Redaman Serat Optik .............................................................................................. 17

2.5.1 Faktor Intrinsik................................................................................................ 18

2.5.2 Faktor Ekstrinsik ............................................................................................. 18

2.6. Link Power Budget ................................................................................................. 19

2.7. Optical Power Meter ............................................................................................... 20

BAB III METODOLOGI PENELITIAN ........................................................................... 22

3.1. Rancangan Penelitian .............................................................................................. 22

3.2. Jenis Penelitian........................................................................................................ 23

3.3. Waktu dan Lokasi Penelitian .................................................................................. 23

iii
 3.4. Alat dan Bahan ........................................................................................................ 24

3.5. Teknik Pengumpulan Data ...................................................................................... 24

3.6. Teknik Analisis Data............................................................................................... 25

3.7. Diagram Blok Pengukuran ...................................................................................... 26

DAFTAR PUSTAKA ............................................................................................................ 27

iv
 DAFTAR TABEL

Tabel 2.1 Penelitian Terdahulu.............................................................................................. 6

v
 DAFTAR GAMBAR

Gambar 2.1 Struktur Fiber Optic ................................................................................ 8

Gambar 2.2 Jenis Kabel Fiber Optic ......................................................................... 10

Gambar 2.3 Konfigurasi Jaringan FTTH ................................................................... 15

Gambar 2.4 Optical Power Meter .............................................................................. 21

Gambar 3.1 Diagram Alir Penelitian ........................................................................ 22

Gambar 3.2 Diagram Blok Pengukuran ................................................................................ 26

vi
 BAB I

PENDAHULUAN

1.1 Latar Belakang

Kemajuan dibidang teknologi pada era modern ini sangat pesat. Demikian
pula kebutuhan trafik yang terus meningkat dan permintaan dari pemakai jasa
telekomunikasi terus bertambah baik dari segi kualitas maupun kuantitas yang
berarti system komunikasi tersebut dapat menyalurkan informasi sebanyak
mungkin dalam waktu bersamaan.

Serat optik merupakan media transmisi yang saat ini memungkinkan

untuk memenuhi kebutuhan manusia akan sarana tersebut dimana serat optik
memiliki keunggulan diantaranya transfer data yang lebih cepat, tahan terhadap
interferensi dari gelombang elektromagnetik dan radio, serta redaman yang
dimiliki serat optik relatif lebih kecil [1]. Karena media serat optik dinilai
cukup untuk mengirimkan informasi dengan kapasitas yang besar serta
memiliki kecepatan yang tinggi, sehingga banyak operator berlomba-lomba
meningkatkan kualitas layanan mereka dengan membangun jaringan serat optik
hingga sampai ke rumah-rumah pelanggan. Salah satu dari banyak perusahaan
yang menggunakan teknologi fiber optik yaitu ICON+.

Kehadiran ICON+ sebagai anak perusahaan PT PLN (Persero)

mengemban misi untuk memenuhi kebutuhan dan harapan pemangku
kepentingan dalam penyediaan solusi-solusi teknologi informasi dan
komunikasi (TIK). Hal ini tidak hanya terbatas pada penyediaan layanan yang
handal bagi pelanggan, tetapi juga pada kontribusi aktif perusahaan bagi
perkembangan telekomunikasi nasional. Dalam mewujudkan misi tersebut,
ICON+ secara proaktif melakukan peningkatan kapasitas dan perluasan
jaringan sehingga dapat memperluas jangkauan pelayanan perusahaan. Layanan

1
ICONect merupakan solusi konektifitas yang memberikan nilai lebih bagi
pelanggan. Solusi yang diberikan berupa komunikasi data yang
menghubungkan lokasi pelanggan di berbagai wilayah Indonesia. Jaringan end
to end fiber optic akan menjamin kelancaran pertukaran informasi yang cepat
dan aman sesuai dengan kebutuhan pelanggan [2]. Meskipun demikian bukan
berarti bahwa layanan ICONNET tidak pernah mengalami gangguan.

Salah satu kelemahan yang terjadi pada transmisi fiber optic adalah
hilangnya sebagian atau keseluruhan informasi yang disebabkan oleh nilai
redaman sepanjang jalur fiber optic [1]. Meskipun redaman yang dimiliki serat
optik relatif kecil namun tetap berdampak secara sigifikan sehingga tetap harus
diperhatikan dan perlu perawatan serta penanggulangan, sebab redaman ini
dapat mengakibatkan terjadinya loss daya pada transmisi serat optik sehingga
pengiriman data menjadi terhambat dan mempengaruhi kualitas layanan
internet.

Penilitian ini diharapkan dapat membantu mengidentifikasi masalah-

masalah yang terjadi di lapangan untuk mempercepat dan mempermudah
penanganan problem loss daya pada transmisi serat optik. Selain itu diharapkan
penelitian ini dapat menjawab pertanyaan mengenai pengaruh nilai redaman
terhadap kualitas layanan internet dan mengenai pengaruh nilai redaman
terhadap loss daya pada transmisi serat optik serta mengetahui korelasi dari
nilai suatu redaman terhadap loss daya pada transmisi serat optik sehingga
mempengaruhi kualitas dari layanan internet.

Oleh karena itu, dalam tugas akhir ini penulis akan membahas suatu topik
mengenai identifikasi pengaruh loss daya saluran serat optik terhadap kualitas
layanan internet. Adapun judul dari tugas akhir ini adalah ”ANALISA DAN
IDENTIFIKASI PENGARUH LOSS DAYA SALURAN TRANSMISI
SERAT OPTIK TERHADAP KUALITAS LAYANAN INTERNET”.
2
1.2 Rumusan Masalah
Berdasarkan penjelasan latar belakang di atas, maka dapat dirumuskan
masalah sebagai berikut :

1. Bagaimana menganalis nilai redaman yang terjadi disepanjang kabel dari

ODP sampai kerumah pelanggan menggunakan OPM?

2. Bagaimana mengidentifikasi Loss daya saluran serat optic?

3. Bagaimana menganalisis kualitas layanan internet dengan metode Power

Link Budget dan dengan menggunakan software OptiSystem?

1.3 Tujuan dan Manfaat Penelitian

Tujuan yang ingin dicapai pada penilitian ini adalah :

1. Menganalisis nilai redaman yang terjadi disepanjang kabel dari ODP

sampai ke rumah pelanggan menggunakan OPM.

2. Mengidentifikasi loss daya saluran serat optik

3. Menganalisis kualitas layanan internet dengan metode Power Link Budget

dan dengan menggunakan software OptiSystem.

Setelah dilakukan proses penelitian ini diharapkan memperoleh manfaat

sebagai berikut :

1. Bagi penulis, penelitian ini sangat berguna untuk menambah wawasan dan
pengetahuan penulis terkait pengaruh loss daya saluran serat optik terhadap
kualitas layanan internet serta menjadi tolak ukur kemampuan dan potensi
pada diri sendiri dan sebagai disiplin ilmu yang telah didapatkan dibangku
perkuliahan.

3
 2. Bagi masyarakat dan mahasiswa, penelitian ini diharapkan menjadi
kerangka acuan dalam mengembangkan penelitian serupa di masa yang
akan datang serta dapat bermanfaat dalam menambah wawasan dan bisa
dijadikan sebagai referensi untuk mengetahui pengaruh loss daya saluran
serat optik terhadap kualitan layanan internet.

3. Bagi Institusi Pendidikan Departemen Teknik Elektro khususnya

konsentrasi Telekomunikasi, penelitian ini dapat menjadi referensi ilmiah
terkait pengaruh loss daya saluran serat optik terhadap kualitan layanan
internet.

1.4 Ruang Lingkup

Untuk mengoptimalkan hasil penelitian, batasan pekerjaan yang
ditentukan dari penelitian ini yaitu memusatkan penelitian hanya pada
pengukuran serat optik pada ODP, pengukuran serat optik di rumah pelanggan,
data perhitungan redaman dengan metode Power Link Budget dan software
Optisystem.

1.5 Sistematika Penulisan

Untuk memberikan gambaran mengenai tugas akhir ini, maka penulis
menyusun sistematika penulisan sebagai berikut:

BAB I PENDAHULUAN

Bab ini berisi pendahuluan yang memuat latar belakang, rumusan masalah,
tujuaan penelitian, batasan masalah, metode penelitian, dan sistematika
penulisan.

4
BAB II TINJAUAN PUSTAKA

Pada bab ini menjelaskan tentang teori-teori dasar yang relevan dengan bahan
penelitian yang bersumber dari referensi-referensi baik berupa buku, jurnal,
artikel ilmiah, internet, dan lain-lain.

BAB III METODOLOGI PENELITIAN

Bab ini membahas rancangan penelitian, jenis penelitian, waktu dan lokasi
penelitian, alat dan bahan, teknik pengumpulan data, teknik analisis data, dan
blok diagram pengukuran yang digunakan dalam penelitian ini.

BAB IV HASIL DAN ANALISIS

Bab ini membahas tentang hasil penelitian, permasalahan serta pemecahan

masalah.

BAB V PENUTUP

Bab ini berisi simpulan yang telah diperoleh dari bab-bab sebelumnya serta
saran dari penulis yang perlu untuk ditingkatkan dan dikembangkan pada
penelitian-penelitian selanjutnya.

5
 BAB II

TINJAUAN PUSTAKA

2.1. Penelitian Terdahulu

Tabel 2.1 Penelitian Terdahulu

Deskripsi Jurnal Pembahasan

Judul: ANALISIS Tujuan dari penelitian ini yaitu untuk menganalisis

REDAMAN KABEL nilai redaman pada kabel fiber optic pathcord
FIBER OPTIC single core. Penelitian ini dilakukan dengan cara
PATCHCORD SINGLE pengujian pada setiap kabel. Media yang
CORE digunakan untuk pengujian berupa kabel fiber
optik pathcord single core. . Kabel yang digunaka
Tahun: 2022
sebanyak 3 buah dan setiap kabel dengan panjang
Peneliti: Juwari, Puguh 5 meter. Alat ukur yang digunakan untuk
Jayadi, Kelik Sussolaikah mengukur nilai redaman menggunakan Optic
Power Meter (OPM). Proses pengukuran nilai
redaman pada satu ujung sisi kabel di hubungkan
pada media converter dan di satu sisi ujungnya
pada Optic Power Meter [3].

Judul: ANALISIS Pada penelitian ini membahas tentang sebuah

REDAMAN PADA perhitungan, pengukuran dan analisis power
JARINGAN FIBER budget untuk menilai suatu kelayakan jaringan
OPTIK DENGAN telekomunikasi serat optik, perhitungan
METODE LINK POWER pengukuran dan analisis power budget ini
BUDGET PADA PT. dilakukan di 2 lokasi pada area cakupan STO
BIZNET Sudirman. Perhitungan Link Power Budget
bertujuan untuk menghitung besar daya total yang
6
Tahun: 2019 di perlukan agar daya terima tidak lebih kecil dari
daya minimum supaya dapat dideteksi di penerima
Peneliti: Agus Priyanto
sinyal optik (Receiver) [4].

Judul: ANALISIS Penelitian ini membahas tentang perhitungan loss

POWER BUDGET daya dan analisis power budget. Analisis power
PADA KOMUNIKASI budget sangat penting dilakukan secara berkala
SERAT OPTIK DI STO untuk menilai dan mengevaluasi keadaan loss dan
TELKOM SIMPANG parameter-parameter dalam perancangan link
LIMUN (SPM) – power budget dalam kelayakan suatu jaringan
KOMPLEK PEMDA kominikasi serat optik. Analisis power budget
SEKSAMA pada tulisan ini akan dilakukan pengukuran pada
jaringan komunikasi yang berada dalam area
Tahun: 2022
cakupan STO Simpang Limun (SPM) - Komplek
Peneliti: Supriadi Siregar, Pemda Seksama PT TELKOM [5].
Yussa Ananda, Maksum
Pinem

Dari beberapa kajian terdahulu yang telah dipaparkan, maka penelitian

yang akan dilakukan adalah mengidentifikasi pengaruh loss daya pada transmisi
serat optik terhadap kualitas layanan internet. Alat bantu yang digunakan untuk
pengambilan data pada penelitian ini adalah Optical Power Meter (OPM)
sebagai alat pengukuran dan digunakan metode link power budget dan software
OptiSystem untuk mengidentifikasi redaman total yang terjadi di sepanjang
kabel serat optik yang menghubungkan ODP ke ONT.

7
2.2. Fiber Optic
Fiber Optic merupakan media transmisi jenis kabel yang terbuat dari serat
kaca untuk mentransmisikan data melalui sinyal cahaya. Cahaya yang
digunakan untuk mentransmisikan sinyal adalah LED atau laser. Fiber optic
cocok digunakan karena memiliki kecepatan transmisi data yang cukup tinggi
dan tidak mudah mengalami gangguan (interference) [7].

Fiber optic secara harfiah memiliki arti serat optik atau serat kaca. Fiber
optic merupakan salah satu jenis kabel yang terbuat dari kaca atau plastic yang
sangat halus. Serat kaca pada Fiber Optic adalah serat dibuat secara khusus
dengan proses yang cukup kompleks untuk digunakan sebagai media transmisi.
Pada prinsipnya, Fiber Optic akan memantulkan dan membiaskan cahaya yang
merambat didalam inti dari Fiber Optic. Prinsip ini berpusat pada serat yang
membatasi sudut dari gelombang cahaya yang dikirimkan agar dapat
mengontrolnya secara efisien sampai ke tujuan. Sumber cahaya yang digunakan
pada Fiber Optic yakni sinar laser, dikarenakan sinar leser dinilai memiliki
kecepatan yang cukup tinggi [8].

2.2.1 Struktur Fiber Optic

Struktur fiber optic terdiri dari 3 bagian yaitu core (inti), cladding
(lapisan), dan coating (jaket).

Gambar 2.1 Struktur Fiber Optic [9]

8
 a. Core (Inti)

Bagian yang paling utama dinamakan bagian inti (core), dimana

gelombang cahaya yang dikirimkan akan merambat dan mempunyai
indeks bias lebih besar dari lapisan kedua. Terbuat dari kaca (glass)
yang berdiameter antara 2µm-125µm, dalam hal ini tergantung dari
jenis serat optiknya.

b. Cladding (Lapisan)

Cladding berfungsi sebagai cermin yaitu memantulkan cahaya

agar dapat merambat ke ujunglainnya. Dengan adanya cladding ini
cahaya dapat merambat dalam core serat optik. Cladding terbuat dari
bahan gelas dengan indeks bias yang lebih kecil dari core. Cladding
merupakanselubung dari core. Diameter cladding antara 5µm-250µm,
hubungan indeks bias antara.

c. Coating (Jaket)

Coating berfungsi sebagai pelindung mekanis pada serat optik dan

identitas kode warnadari bahan plastik. Berfungsi untuk melindungi
serat optik dari kerusakan [9].

2.2.2 Jenis Kabel Fiber Optic

1. Single Mode

Serat optik dengan inti (core) yang sangat kecil (biasanya sekitar
8,3 mikron), diameter intinya sangat sempit mendekati panjang
gelombang sehingga cahaya yang masuk ke dalamnya tidak terpantul-
pantul ke dinding selongsong (cladding). Bagian inti serat optik single-
mode terbuat dari bahan kaca silika (SiO2) dengan sejumlah kecil kaca
Germania (GeO2) untuk meningkatkan indeks biasnya.
9
 2. Multi Mode

Kabel fiber optik multimode merupakan kabel yang dapat

mentransmisikan banyak cahaya dalam waktu bersamaan karena
memiliki ukuran inti besar yang memiliki diameter sekitar 62,5
mikrometer. Kabel jenis ini biasanya digunakan untuk keperluan
komersial yang pada umumnya diakses banyak orang. Fiber optik ini
mengirimkan sinar inframerah yang memiliki panjang 850-1300
nanometer [10].

Gambar 2.2 Jenis Kabel Fiber Optic [10]

2.2.3 Karakteristik Mekanis Kabel Optik

Karakteristik mekanis pada kabel optik yaitu:

a. Fibre Bending (Tekukan Serat). Tekukan serat yang berlebihan (terlalu

kecil) dapat mengakibatkan bertambahnya optical loss.

b. Cable Bending (Tekukan Kabel). Tekukan kabel pada saat instalasi

harus di jaga agar tidak terlalu kecil, karena hal ini dapat merusak
serat sehingga menambah optical loss.

10
 c. Tensile Strength. Tensile strength yang berlebihan dapat merusakkan
kabel atau serat.

d. Crush. Crush atau tekanan yang berlebihan dapat mengakibatkan serat

retak/patah, sehingga dapat menaikkan optical loss.

e. Impact. Impact adalah beban dengan berat tertentu yang dijatuhkan

dan mengenai kabel optik. Berat beban yang berlebihan dapat
mengakibatkan serat retak / patah, sehingga dapat menaikkan optical
loss.

f. Cable Torsion. Torsi yang diberikan kepada kabel dapat merusak

selubung kabel dan serat [11].

2.3. Cara Kerja Transmisi Serat Optik

Sistem Komunikasi secara umum terdiri dari pemancar sebagai sumber
pengirim informasi, detektor penerima informasi, dan media transmisi sebagai
sarana untuk melewatkannya. Pengirim bertugas untuk mengolah informasi
yang akan disampaikan agar dapat dilewatkan melalui suatu media sehingga
informasi tersebut dapat sampai dan diterima dengan baik dan benar di
tujuan/penerima. Perangkat yang ada di penerima bertugas untuk
menerjemahkan informasi kiriman tersebut sehingga maksud dari informasi
dapat dimengerti [12].

2.3.1. Transmisi Cahaya pada Serat Optik

Jika cahaya hendak dipancarkan ke sasaran yang lurus, hal itu dapat
dilakukan dengan menyorotkan cahaya ke sasaran yang dituju karena
cahaya merambat lurus. Tetapi bagaimana jika cahaya hendak
dipancarkan melalui daerah yang berbelok-belok ataupun berupa
lintasan yang rumit, seperti di bawah tanah atau lubang yang kecil.
Untuk mengatasi hal ini maka diperlukan suatu sistem yang bekerja
11
 seperti cermin tetapi memiliki efisiensi tinggi. Sistem pemantulan inilah
yang merupakan prinsip dasar serat optik. Serat optik akan mengirimkan
data dengan media cahaya dalam serat 10 optik yang merambat
melewati inti dengan pemantulan (memantul dari dinding pembungkus
atau cladding) yang tetap. Prinsip ini disebut total pantulan internal.
Karena cladding tidak menyerap cahaya dari inti maka cahaya dapat
melintasi jarak yang cukup jauh. Walaupun begitu ada beberapa cahaya
yang mengalami kerugian (loss) ketika merambat dalam serat. Hal itu
disebabkan karena pengotoran atau ketidakmurnian kaca[11].

2.3.2. Indeks Bias

Ketika cahaya merambat di dalam suatu bahan yang jernih,
kecepatannya akan turun sebesar suatu faktor yang ditentukan oleh
karakteristik bahan yang dinamakan indeks bias. Dengan kata lain
indeks bias adalah pebandingan antara kecepatan cahaya di ruang hampa
dengan kecepatan cahaya di dalam bahan. Sebagian besar bahan yang
digunakan untuk membuat serat optik memiliki nilai indeks bias sekitar
1,5.

Karena indeks bias sebenarnya merupakan nilai perbandingan

(rasio) antara kecepatan cahaya di dalam ruang hampa terhadap
kecepatan cahaya di dalam bahan, maka besaran indeks bias tidak
memliki satuan. Dengan indeks bias berperan sebagai faktor pembagi
dalam menentukan kecepatan cahaya di dalam suatu bahan, hal ini
berarti bahwa semakin rendah nilai indeks bias maka semakin tinggi
kecepatan cahaya di dalam bahan terkait [11].

12
2.3.3. Sistem Relay Serat Optik
Sistem relay serat optik terdiri dari transmitter (membuat dan
menulis dalam sandi sinyal cahaya), serat optik (menghubungkan sinyal
cahaya), regenerator optik 11 (diperlukan untuk menaikkan sinyal jika
serat digunakan pada jarak yang jauh) dan receiver optik (menerima dan
menguraikan sandi sinyal cahaya) [11].

a. Tranmitter

Transmitter berfungsi untuk menerima dan mengarahkan cahaya

melalui peralatan optikal kemudian dirubah ke dalam rangkaian yang
benar. Secara fisik transmitter mirip dengan serat optik dan biasanya
mempunyai lensa untuk memfokuskan cahaya ke dalam serat [14].

b. Konektor

Konektor adalah peralatan mekanik yang ditempatkan di ujung akhir

kabel serat optik, sumber cahaya, receiver, atau kerangka mesin. Pada
transmitter menyediakan informasi cahaya penjuru (bearing light)
dari kabel serat optik melalui konektor. Konektor harus mengarahkan
dan mengumpulkan cahaya [13].

c. Penyambung (Splicing)

Sambungan (splice) adalah peralatan untuk menghubungkan satu

kabel sarat optik dengan yang lainnya secara permanen. Splice
merupakan perlengkapan tetap yang menyambung konektor [13].

d. Receiver

Optical receiver (penerima optik) seperti pelaut di dek kapal

penerima sinyal. Receiver optik berfungsi mengambil sinyal cahaya
digital yang masuk, menguraikannya dan mengirim sinyal listrik ke
13
 komputer lain, televisi atau telepon. Receiver menggunakan fotosel
fotodioda untuk mendeteksi cahaya. Pada dasarnya receiver optik
mengubah modulasi cahaya yang datang dari serat optik kembali ke
bentuk asalnya [14].

2.3.4. Konsep Kerugian dalam Serat Optik

Kerugian di sini terjadi karena cahaya berjalan melewati serat.
Mengingat cahaya menempuh jarak puluhan kilometer atau lebih, maka
kemurnian kaca pada inti serat harus sangat tinggi. Inti serat optik
terbuat dari kaca sangat murni yang memiliki sedikit kerugian. Untuk
menilai kemurnian kaca digunakan sistem perbandingan dengan kaca
jendela biasa. Kaca jendela yang bening, dapat melewatkan cahaya
dengan bebas, memiliki ketebalan 0,25 samapai 0,5 cm. bagian tembus
pandang [11].

2.3.5. Lebar Jalur Serat Optik

Jenis lebar jalur untuk serat optik yang umum memiliki jangkauan
sedikit MHz per km untuk inti serat yang sangat besar. Standart multi-
mode fibers adalah ratusan MHz per km, sedangkan untuk single-mode
fibers adalah ribuan MHz per km. Dengan bertambahnya panjang serat
maka lebar jalurnya akan berkurang secara proporsional. Sebagai
contoh, kabel serat yang dapat mendukung lebar jalur 500 MHz pada
jarak 1km hanya mampu mendukung 250 MHz pada jarak 2 km dan 100
MHz pada jarak 5 km [11].

2.4. Konfigurasi Jaringan Fiber To The Home (FTTH)

Fiber to the Home (FTTH) merupakan suatu jaringan akses dengan
menggunakan kabel Fiber Optic yang dapat berfungsi sebagai media transmisi
untuk disalurkan menuju perumahan pelanggan. Dengan menggunakan

14
arsitektur Jaringan Local Access Fiber (Jarlokaf) dapat memungkinkan
penarikan kabel optik dekat dengan perumahan pelanggan dari sentral (OLT)
[15].

Gambar 2.3 Konfigurasi jaringan FTTH

2.4.1 ME (Metro Ethernet)

ME adalah jaringan area metropolitan yang didasarkan pada standar
Ethernet. Biasanya digunakan untuk menghubungkan pelanggan ke
jaringan layanan yang lebih besar atau Internet.

2.4.2 OLT (Optical Line Terminal)

OLT adalah suatu perangkat aktif yang berfungsi untuk mengubah sinyal
elektrik menjadi sinyal optik serta sebagai alat multiplex.

2.4.3 ODF (Optical Distribution Frame)

ODF adalah perangkat berupa suatu frame tertutup dengan struktur
mekanik berupa rack atau shelf atau struktur lain yang mempunyai fungsi
utama sebagai tempat pegangan kabel (fiber) dan passive spliter serta
elemen pasif lainnya, dilengkapi fiber organizer serta mampi melindungi
elemen – elemen di dalamnya yang digunakan untuk terminasi kabel fiber
optik yang berasal dari OSP dan perangkat aktif.

2.4.4 ODC (Optical Distribution Cabinet)

ODC adalah suatu perangkat pasif yang diistalasi diluar STO baik
outdoor maupun indoor yang memiliki fungsi sebagai titik terminasi

15
 ujung kabel feeder dan pangkal kabel distribusi, sebagai titik distribusi
untuk flesibilitas, tempat splitter, dan tempat penyambungan.

2.4.5 ODP (Optical Distribution Point)

ODP adalah suatu perangkat pasif yang diistalasi diluar STO baik outdoor
maupun indoor yang memiliki fungsi sebagai titik terminasi ujung kabel
distribusi dan titik awal/pangkal kabel drop, sebagai titik pembagi dari 23
kabel distribusi menjadi beberapa saluran penanggal (kabel drop), sebagai
tempat splitter (1:8), serta sebagai tempat penyambungan (splice).

2.4.6 OTP (Optical Termination Premises)

OTP adalah perangkat pasif yang dipasang disisi luar rumah pelanggan,
yang berfungsi sebagai titik terminasi atau titik tambat akhir dari kabel
drop, serta sebagai tempat sambungan core optik / peralihan dari kabel
outdoor dengan indoor

2.4.7 Roset (Optical Indoor Outlet)

Roset merupakan perangkat pasif yang diletakkan didalam rumah
pelanggan, yang memeliki titik terminasi akhir dari pada kabel fiber
optik, dimana kapasitas roset biasanya terdiri dri 1 atau 2 port.

2.4.8 ONT (Optical Network Terminal)

ONT adalah suatu perangkat aktif yang dipasang disisi pelanggan dan
mempunyai fungsi untuk mengubah sinyal optik menjadi sinyal elektrik
serta sebagai demultiplex.

2.4.9 Patch Cord

Utas penyambung / kabel interkoneksi dimana kedua ujungnya telah
terpasang konektor, yang dapat digunakan untuk menghubungkan port
denfan port di (ODF, Odc dan OTB) atau menghubungkan perangkat
dengan terminal (ODF, OTB dan Roset).
16
 2.4.10 Kabel Feeder
Kabel serat optik yang menghubungkan antara central office sampai ODC

2.4.11 Kabel Distribusi

Kabel distribusi adalah kabel serat optik yang menghubungkan antara
ODC hingga ODP.

2.4.12 Kabel Drop Core

Kabel Drop Core adalah kabel serat optik yang menghubungkan port
ODP hingga port OTP atao roset.

2.4.13 Kabel Indoor

Kabel indoor merupakan kabel serat optik yang digunakan / di
implementasikan didalam ruangan. [16]

2.5. Redaman Serat Optik

Redaman adalah turunnya level tegangan sinyal yang diterima akibat
karakteristik media. Redaman merupakan gangguan dalam sistem komunikasi
yang mempengaruhi performance dari sistem komunikasi [17].

Menurut rekomendasi ITU-T G.0652, kabel serat optik harus mempunyai

koefisien redaman 0,5 dB/km untuk panjang gelombang 1310 nm dan 0,4
dB/km untuk panjang gelombang 1550 nm. Tapi besarnya koefisien ini bukan
merupakan nilai yang 22 mutlak, karena harus mempertimbangkan proses
pabrikasi, desain & komposisi fiber, dan desain kabel. Untuk itu terdapat range
redaman yang masih diizinkan yaitu 0,3 sampai 0,4 dB/km untuk panjang
gelombang 1310 nm dan 0,17 sampai 0,25 dB/km, untuk panjang gelombang
1550. Selain itu, koefisien redaman mungkin juga dipengaruhi spektrum
panjang gelombang yang diperoleh dari hasil pengukuran pada panjang
gelombang yang berbeda. Redaman itu dapat terjadi karena adanya dua faktor

17
yaitu faktor intrinsik dan faktor ekstrinsik, berikut faktor terjadinya redaman
[11].

2.5.1 Faktor Intrinsik

Ada beberapa faktor intrinsik dari serat optik yang menyebabkan
redaman, yaitu:

a. Absorption (penyerapan), peristiwa ini terjadi akibat ketidak murnian

bahan fiber optik yang digunakan. Bila cahaya menabrak sebuah
partikel dari unsur yang tidak murni maka sebagian dari cahaya
tersebut akan terserap.

b. Scattering (penghamburan) terjadi akibat adanya berkas cahaya yang

merambat dalam materi dipancarkan/dihamburkan ke segala arah
dikarenakan struktur materi yang tidak murni. Biasanya scattering ini
terjadi pada lokasi-lokasi tertentu saja di dalam bahan, dan ukuran
daerah yang terkena pengaruh perubahan efek terpencarnya cahaya
sangat kecil, yaitu kurang dari satu panjang gelombang cahaya.

c. Microbending (pembengkokan pada saat pembuatan serat optik) pada

umumnya timbul di dalam proses manufaktur. Penyebab yang biasa
dijumpai adalah 23 perbedaan laju pemuaian (dan penyusutan) antara
serat optik dan lapisan-lapisan pelindung luarnya (jaket). Ketika kabel
serat optik menjadi terlalu dingin, lapisan jaket maupun bagian
inti/mantel akan mengalami penyusutan dan memendek sehingga dapat
bergeser dari posisi relatifnya semula dan menimbulkan
lekukan lekukan yang disebut microbend [6].

2.5.2 Faktor Ekstrinsik

Ada beberapa faktor ekstrinsik dari serat optik yang menyebabkan
redaman, yaitu:
18
 d. Fransel Reflection terjadi karena ada celah udara sehingga cahaya
harus melewati dua interface yang memantulkan sebagian karena
perubahan index bias dari inti ke udara dan inti lagi.

e. Mode Copling terjadi karena adanya sambungan antara

sumber/detektor optik dengan serat optik.

f. Macrobending, lekukan tajam pada sebuah kabel serat optik dapat

menyebabkan timbulnya rugi daya yang cukup serius, dan lebih jauh
lagi kemungkinan terjadinya kerusakan mekanis (pecahnya serat
optik). Rugi daya yang ditimbulkan dengan melengkungkan sepotong
pendek serat optik boleh jadi lebih besar dari rugi daya total yang
timbul pada seluruh kabel serat optik sepanjang 1 km yang dipasang
secara normal [11].

2.6. Link Power Budget

Power link budget (anggaran daya) ialah metode yang digunakan dalam
menguji kelayakan suatu jaringan dalam mengirimkan sinyal dari pengirim
hingga ke penerima, sehingga dapat diketahui berapa besar redaman yang
terjadi pada saat proses transmisi [18]. Anggaran daya merupakan suatu hal
yang sangat menentukan apakah suatu sistem komunikasi optik bisa berjalan
dengan baik atau tidak. Perhitungan dan analisis power budget merupakan salah
satu metode untuk mengetahui perfomansi suatu jaringan. Hal ini dikarenakan
metode ini bisa digunakan untuk melihat kelayakan jaringan untuk
mengirimkan sinyal dari pengirirm sampai ke penerima. Tujuan dilakukannya
perhitungan power budget adalah untuk menentukan apakah komponen dan
parameter disain yang dipilih dapat menghasilkan daya sinyal di penerima
sesuai dengan tuntutan persyaratan perfomansi yang diinginkan [18].

19
 Link Power Budget dihitung sebagai syarat agar link yang kita rancang
dayanya melebihi batas ambang dari daya yang dibutuhkan. Untuk menghitung
Link Power Budget dapat dihitung dengan rumus :

atotal = L. aserat + Nc.ac + Ns.as + Sp ………………………..(1.1)

Keterangan:

ac : Redaman Konektor (dB/buah)

as : Redaman sambungan (dB/Km)

aserat : Redaman seratt optik (dB/Km)

atot : Redaman total system (dB)

Ns : Jumlah sambungan

Nc : Jumlah konektor

L : Jarak

Sp : Redaman Splitter (Db)

2.7. Optical Power Meter

OPM adalah salah satu alat ukur yang digunakan untuk mengukur daya secara
akurat terhadap kekuatan sinyal dalam serat optik. Optical Power Meter (OPM)
ini sendiri mengkalibrasi panjang gelombang yang nantinya akan diukur untuk
menampilkan kekuatan sinyal optik [19].

Alat ukur ini dipakai untuk mengukur total loss dalam sebuah link optik baik
saat instalasi (uji akhir) atau pemeliharaan. Redaman diukur dalam satuan
decibel (dB). Loss atau redaman dinyatakan dalam L(dB) = Pin(dBm) -
Pout(dBm) atau L(dB) = 10×Log (Pin/ Pout). Pada saat melakukan pengukuran

20
atau pengetesan sering menggunakan patchcord, sehingga kondisi patchcord ini
harus terjamin performansi dan kualitasnya. Setiap patchcord yang akan dipakai
harus dites, hasil ukur patchcord dibandingkan dengan spesifikasi teknis pabrik,
dan bersihkan seluruh konektor sebelum pengetesan dengan menggunakan
kapas/tissue atau udara semprot seperti dush off. Beberapa hal yang harus
diperhatikan saat mengoperasikan alat ukur Optical Power Meter yaitu dengan
menggunakan panjang gelombang yang tepat, konektor yang tepat, jenis fiber
yang dapat diukur adalah Single Mode dan Multi Mode. Setelah itu yang
terakhir adalah melakukan kalibrasi.

Gambar 2.3 Optical Power Meter

21
 BAB III

METODOLOGI PENELITIAN

3.1. Rancangan Penelitian

mulai

Studi Literatur

Pengukuran pada ODP

Terjadi loss tidak

daya optik Pengukuran Loss daya optik
pada ODP? pelanggan

ya

Evaluasi Evaluasi

Pengukuran ulang Daya Optik

Pengambilan data pembacaan

ONT

Analisis data pengukuran dan

perhitungan loss daya optik

Selesai

Gambar 3.1 Diagram Alir Penelitian

22
 Tahap penelitian ini diawali dengan studi literature, dimana peneliti
mempelajari dan mengumpulkan materi terkait baik melalui jurnal-jurnal
penelitian maupun buku. Kemudian mempersiapkan dan melakukan proses
pengambilan data yaitu melakukan pengukuran pada ODP yang terhubung
dengaan pelanggan yang mengalami gangguan wifi dengan mengukur daya
transmisi pada serat optik. Selanjutnya yaitu melakukan pengukuran daya
transmisi serat optik di rumah pelanggan, mengevaluasi masalah yang terjadi
pada saluran transmisi serat optik. Kemudian mengambil data pengukuran daya
transmisi serat optik dari ODP menuju ONT yang telah dilakukan pembenahan.
Melakukan pengambilan data daya Tx dan Rx pada serat optik melalui
pembacaan pada ONT. Terakhir yaitu menganalisis data hasil pengukuran dan
data hasil pembacaan ONT serta perhitungan loss daya optik.

3.2. Jenis Penelitian

Penelitian ini berupa penelitian lapangan (field research), dimana
pengukuran yang dilakukan berdasarkan kondisi dan situasi nyata yang ada di
lapangan. Sehingga penulis akan melakukan perbandingan hasil pengukuran
yang diperoleh dari lapangan dengan hasil perhitungan secara teori.

3.3. Waktu dan Lokasi Penelitian

1. Waktu penelitian

Penelitian ini dijadwalkan pada periode Oktober 2022 hingga

Desember 2022, dimana telah dilakukan studi literature terkait pada bulan
September 2022. Rincian rencana pelaksanaan penelitian dapat dilihat pada
Tabel berikut.

2. Tempat Penelitian

Penelitian ini dilakukan di ICON+ PLN Makassar.

23
3.4. Alat dan Bahan
Adapun alat dan bahan yang digunakan dalam penelitian ini antara lain:

1. Optical Power Meter (OPM) yang digunakan untuk mengukur daya dalam
sinyal optik.

2. Kabel serat optik

3. Alat ukur (busur, penggaris)

4. Konektor

5. Handphone yang digunakan untuk melakukan pengambilan data pada ONT.

6. Laptop sebagai alat pengolahan data

3.5. Teknik Pengumpulan Data

Penelitian ini merupakan penelitian deskriftif analitik merupakan metode
penelitian dimana penelitian akan menggambarkan apa adanya tentang suatu
variable yang diolah, serta gejala dan keadaan yang akan di identifikasi, yakni
menitik beratkan pengumpulan data langsung pada cakupan area jaringan
iconnet. Penulis juga melakukan pengumpulan dan evaluasi data-data melalui
on desk, yakni pengumpulan data dari wawancara dengan pihak teknisi terkait
proses perhitungan serta pengukuran link budget dalam mengetahui kinerja
sistem komunikasi serat optik yang dilapangan serta dibandingkan dengan hasil
perhitungan secara teori.

Dalam penelitian ini, data-data yang dimaksud berupa data pengukuran

daya serat optik pada ODP, data pengukuran daya serat optik di rumah
pelanggan, data hasil pembacaan pada ONT dan data perhitungan redaman.

24
3.6. Teknik Analisis Data
Teknik analisis data pada tugas akhir ini dilakukan dengan cara mengolah
semua data yang telah terkumpul menjadi suatu informasi yang mudah
dipahami serta dapat membantu mengidentifikasi masalah yang terjadi di
lapangan agar dapat mempermudah dan mempercepat penanganan problem loss
daya pada transmisi serat optik. Pada tahap ini dilakukan riset kuantitatif yakni
harus diuraikan dengan jelas.

Riset kuantitatif yang dimaksud yakni pada analisis kualitas jaringan

iconnet. Pada analisis kualitas jaringan ini menggunakan dua perbandingan
yaitu dengan perhitungan secara teori dan simulasi menggunakan software
optisystem. Dalam penelitian ini terdapat beberapa parameter dalam
menganalisis loss daya saluran serat optik yaitu menganalisis pengaruh nilai
redaman terhadap kualitas layanan internet, pengaruh nilai redaman terhadap
loss daya pada transmisi serat optik serta mengetahui korelasi dari nilai suatu
redaman terhadap loss daya pada transmisi serat optik sehingga mempengaruhi
kualitas layanan internet.

Pengukuran daya transmisi serat optik bertujuan untuk mengetahui

redaman yang terjadi disepanjang kabel dari ODP sampai ke rumah pelanggan.
Berdasarkan hasil yang ingin dicapai, maka dilakukan pengukuran redaman
pada ODP dan redaman pada rumah pelanggan dengan menggunakan Optical
Power Meter, untuk mengetahui redaman disepanjang kabel, maka pengukuran
yang diperlukan adalah daya optik pada ODP yang diambil dari splitter ODP
dan daya optik di rumah pelanggan yang diambil dari kabel optik yang
terhubung ke ONT serta mengetahui berapa panjang kabel yang
menghubungkan antara ODP ke rumah pelanggan dan jumlah sambungan yang
ada pada kabel serat optik.

25
3.7. Diagram Blok Pengukuran

OPM Konektor Konektor Perangkat

Daya
Optik

Gambar 3.2 Diagram Blok Pengukuran

26
 DAFTAR PUSTAKA

[1] “Pengertian Fiber Optik & Fungsi, Kelebihan dan Kekurangan Fiber Optik.” PT.
DATA GLOBAL KOMUKATAMA, 11 November 2020,
https://www.dataglobal.co.id/pengertian-fiber-optic/. Accessed 25 October
2022.

[2] ICON+: Beranda, https://www.iconpln.co.id/. Accessed 25 October 2022.

[3] Juwari, Jayadi, P., & Sussolaikah, K. (2022, April). Analisis Redaman Kabel
Fiber Optic Patchcord Single Core. JURIKOM (Jurnal Riset Komputer), Vol.
9 No. 2, 202-210.

[4] Prianto, A. (2019). ANALISIS REDAMAN PADA JARINGAN FIBER OPTIK

DENGAN METODE LINK POWER BUDGET PADA PT. BIZNET.
Seminar Nasional Inovasi Teknologi – SNITek.

[5] Siregar, S., Ananda, Y., & Pinem, M. (2022). Analisis Power Budget Pada
Komunikasi Serat Optik di Sto Telkom Simpang Limun (SPM) – Komplek
Pemda Seksama. SENASHTEK (Seminar Nasional Sosial Humaniora &
Tekhnologi), 14-21.

[6] Arifandi, I. R. (2015). ANALISIS JARINGAN OPTICAL DISTRIBUTION

CABINET MENUJU OPTICAL DISTRIBUTION POINT
MENGGUNAKAN METODE LINK POWER BUDGET DI PERUMAHAN
ARGOPURO. SKRIPSI UNIVERSITAS JEMBER.

[7] Setiawan, A., & Sulistyo, W. (2021). Analisis Jaringan Fiber To The Home
Berbasis Teknologi Gigabit Passive Optical Network Dan Penghitungan
Downstream Untuk Menentukan Standar Kelayakan Jaringan (Studi Kasus
Perumahan Wirosaban Baru). Jurnal Teknik Informatika dan Sistem
Informasi, Vol. 8, No. 4, 2212-2223.

27
[8] Utami, A. R., Rahmayanti, D., & Azyati, Z. (2022). Analisa Performansi Jaringan
Telekomunikasi Fiber to the Home (FTTH) Menggunakan Metode Power
Link Budget Pada Kluster Bhumi Nirwana Balikpapan Utara. CIRCUIT:
Jurnal Ilmiah Pendidikan Teknik Elektro, Vol. 6, No. 1, 67.

[9] Mustaqqim, L. (2020). Analisa Power Link Budget dan Rise Time Budget dari
POP Ke Pelanggan Berteknologi GPON (Gigabit Passive Optical Network)
PT. Indonesia Comnets Plus (ICON+) SBU PALEMBANG. LAPORAN
KERJA PRAKTEK Universitas Bina Darma.

[10] Wicaksono, I. D. (2019). ANALISA KUALITAS JARINGAN FTTT PADA

BTS TELKOMSEL DENGAN TEKNOLOGI GPON MENGGUNAKAN
METODE POWER LINK BUDGET (STUDI KASUS SITE TELKOMSEL
SMG773 PALEBON TENGAH SEMARANG). TUGAS AKHIR Universitas
Semarang.

[11] Arham, D. A., & Syarif, N. A. (2018). ANALISIS REDAMAN OPTICAL

DISTRIBUTION CABINET (ODC) MENUJU OPTICAL DISTRIBUTION
POINT (ODP) MENGGUNAKAN METODE LINK POWER BUDGET.
SKRIPSI UNIVERSITAS MUHAMMADIYAH MAKASSAR.

[12] Efriyanda, O., Faiza, D., & Hadi, A. (2014). ANALISIS KINERJA SISTEM
KOMUNIKASI SERAT OPTIK DENGAN MENGGUNAKAN METODE
POWER LINK BUDGET DAN RISE TIME BUDGET PADA PT.TELKOM
( Studi Kasus Link Batusangkar – Lintau ). VOTEKNIKA, Vol. 2, No. 2(ISSN:
2302-3295).

[13] Habib, F., Tjahjamooniarsih, N., & Pontia, F. T. (2015). Analisa Rugi-Rugi Serat
Optik Menggunakan Optical Time Domain Reflectometer Dengan Aplikasi
AQ77932 Emulation. JURNAL Universitas Tanjungpura.

28
[14] Rahmansyah, M. (2017). ANALISIS OPTICAL POWER BUDGET DAN RISE
TIME BUDGET PADA JARINGAN FIBER TO THE HOME BERBASIS
PASSIVE OPTICAL NETWORK. Tugas Akhir Institut Teknologi Sepuluh
Nopember.

[15] Sadewa, Tofan Aldi. (2017). Analisa Perhitungan Total Redaman Pada Jaringan
FTTH (Fiber to The Home) Di Area Perumahan Gardenia.
Semarang:Universitas Semarang.

[16] Febry Ramadhan Somantri, “PERANCANGAN FIBER TO THE HOME

(FTTH) UNTUK WILAYAH PERUMAHAN SUKASARI BALEENDAH,”
Universitas Telkom, 2017.

[17] Okses Efriyanda, Delsina Faiza, and Ahmaddul Hadi, “ANALISIS KINERJA
SISTEM KOMUNIKASI SERAT OPTIK DENGAN MENGGUNAKAN
METODE POWER LINK BUDGET DAN RISE TIME BUDGET PADA
PT.TELKOM,” Vokasional Teknik Elektronika & Informatika , vol. vol.2,
2014.

[18] E. S. Widyantoro Tejo Mukti, “Perancangan Jaringan Fiber To The Home

(FTTH) Link STO Arengka ke Perumahan Villa Melati Permai II,” vol. 4, pp.
1–13, 2017

[19] Kartiria. (2017). Optimalisasi Jaringan Komunikasi Serat Optik Melalui Analisa
Power Budget (Studi Kasus PT. Telkom di STO Padang). JURNAL TEKNIK
ELEKTRO ITP, Vol. 6, No. 1, 28-36.

29
