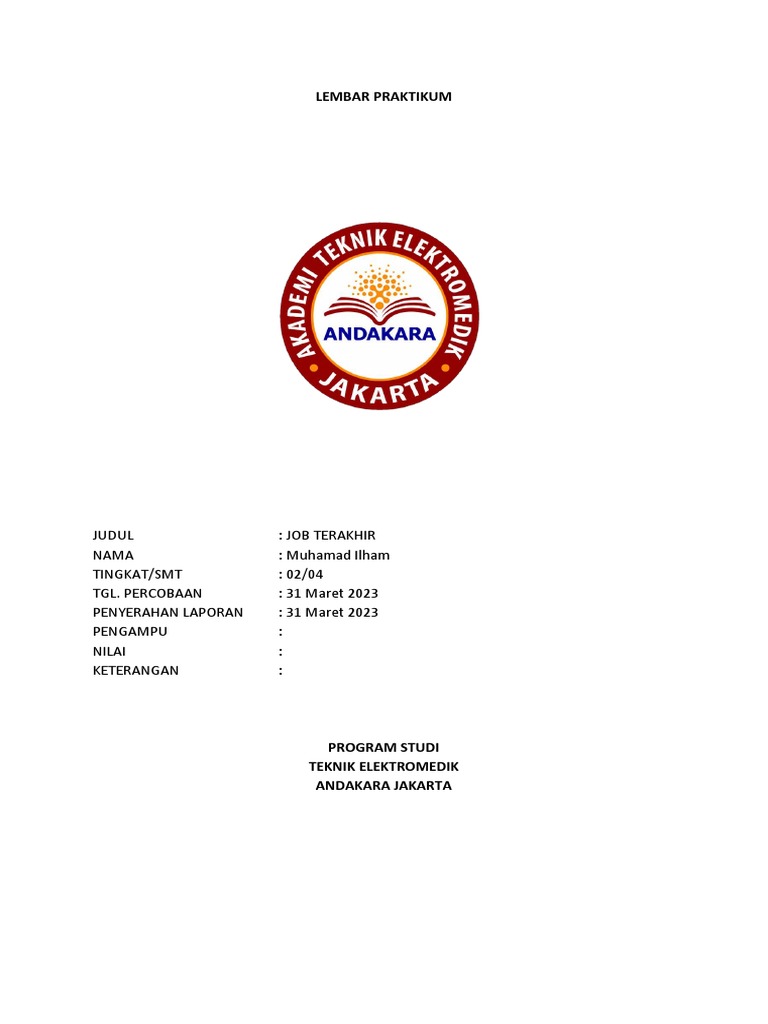

LEMBAR PRAKTIKUM

JUDUL : JOB TERAKHIR

NAMA : Muhamad Ilham
TINGKAT/SMT : 02/04
TGL. PERCOBAAN : 31 Maret 2023
PENYERAHAN LAPORAN : 31 Maret 2023
PENGAMPU :
NILAI :
KETERANGAN :

PROGRAM STUDI
TEKNIK ELEKTROMEDIK
ANDAKARA JAKARTA
TUJUAN
1. Dapat menjelaskan cara kerja sensor HC SR04
2. Dapat menjelaskan topology ESP8266
3. Dapat memanfaatkan ESP8266 untuk mengukur jarak dengan sensor HCSR04
4. Dapat menjelaskan definisi IOT
ALAT BAHAN YANG DIGUNAKAN
1. Trainer Mikrokontroler
2. Laptop
TEORI SINGKAT
ESP8266 merupakan modul wifi yang berfungsi sebagai
perangkat tambahan mikrokontroler seperti Arduino agar dapat
terhubung langsung dengan wifi dan membuat koneksi TCP/IP.
Modul ini membutuhkan daya sekitar 3.3v dengan memiliki tiga
mode wifi yaitu Station, Access Point dan Both (Keduanya).
Modul ini juga dilengkapi dengan prosesor, memori dan GPIO
dimana jumlah pin bergantung dengan jenis ESP8266 yang kita
gunakan. Sehingga modul ini bisa berdiri sendiri tanpa
menggunakan mikrokontroler apapun karena sudah memiliki
perlengkapan layaknya mikrokontroler.

Sensor ultrasonik merupakan sensor yang menggunakan gelombang ultrasonik.

Gelombang ultrasonik yaitu gelombang yang umum digunakan untuk mendeteksi keberadaan
suatu benda dengan memperkirakan jarak antara sensor dan benda tersebut. Sensor ini
berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik begitu pula sebaliknya.
Gelombang ultrasonik memiliki frekuensi sebesar 20.000 Hz. Bunyi tersebut tidak dapat
didengar oleh telinga manusia. Bunyi tersebut dapat didengar oleh hewan tertentu seperti
anjing, kelelawar dan kucing. Bunyi gelombang ultrasonik dapat merambat melalui zat cair,
padat dan gas. Benda cair merupakan media merambat yang paling baik untuk sensor
ultrasonik jika dibandingkan dengan benda padat dan gas
 Keterangan PIN :
No. NODE MCU HC-SR04
1. 3V3 VCC
2. D8 TRIGG
3. D7 ECHO
4. GND GND

Setelah dirangkai seperti gambar diatas maka langkah selanjutnya adalah mengupload source
code program ke board node MCU. Berikut merupakan source code nya :

#define TRIGGERPIN D8
#define ECHOPIN D7
#define BLYNK_TEMPLATE_ID "TMPLKSD6KU9y" //ID AKUN
BLYNK
#define BLYNK_TEMPLATE_NAME "test jarak" //NAMA TEMPLATE
#define BLYNK_AUTH_TOKEN
"0wtXXH6Uga5sB6h3vvYO1XgZot_DGNpS" //TOKEN AKUN
#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
char ssid[] = "ABCD"; //NAMA WIFI
char pass[] = "12345678"; //PASSWORD WIFI

void setup()
{
// Debug console
Serial.begin(115200);

Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass);

// You can also specify server:
 //Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass, "blynk.cloud",
80);
//Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass,
IPAddress(192,168,1,100), 8080);
Serial.begin(9600);
pinMode(TRIGGERPIN, OUTPUT);
pinMode(ECHOPIN, INPUT);
}
void loop()
{
long duration, distance;
digitalWrite(TRIGGERPIN, LOW);
delayMicroseconds(3);
digitalWrite(TRIGGERPIN, HIGH);
delayMicroseconds(12);
digitalWrite(TRIGGERPIN, LOW);
duration = pulseIn(ECHOPIN, HIGH);
distance = (duration/2) / 29.1;
Serial.print(distance);
Blynk.virtualWrite (V0, distance); //VIRTUAL YANG DIGUNAKAN
UNTUK MONITORING (V0 UNTUK MENAMPILKAN HASIL PEMBACAAN
"DISTANCE")
Serial.println("Cm");
Blynk.run();
delay(1000);
}
Tugas Praktikum :

1. Buatlah Program seperti contoh, kemudian Screen Shot hasil nya di Aplikasi Blynk
LEMBAR PERTANYAAN

1. Jelaskan definisi ESP 8266

2. Jelaskan definisi Blynk
3. Apa perbedaan Arduino dengan ESP8266
4. Sebutkan alasan mengapa kita harus menggunakan IOT
5. Apa perbedaan Sensor HC SR04 dengan Lidar
6. Sebutkan Cara Kerja Module Relay
7. Sebutkan Cara Kerja Vibration Sensor
8. Sebutkan Cara Kerja Temperature & Humidity Sensor
9. Sebutkan Cara kerja Digital Touch Sensor
10. Sebutkan Cara Kerja Gas Sensor

1. sebuah modul Wi-Fi yang dirancang untuk keperluan Internet of Things (IoT) dan dapat
tersambung ke sebuah aplikasi dan dapat melawkukan kontrol jarak jauh.

2. platform yang dirancang untuk memudahkan pengembangan aplikasi Internet of Things (IoT)
dengan antarmuka yang mudah digunakan
3. perbadan yang paling tampak pada Arduino dan ESP 8266. ada pada antar muka wifi yang
terdapat ESP 8266 yang dapat tersambung ke sebuah aplikasi sedang arduino tidak bisa
4. karna dapat memudahkan kegiatan sehari-hari dengan menggunakan aplikasi
5. peebedaan nya kalo HCSR 04 menggunakan ultrasound sedangkan Lidah mengunakan laser
6. memanfaatkan kumparan elektromagnetik sebagai saklar
7. bekerja dengan prinsip perubahan resistansi pada piezoelektrik saat terjadi getaran atau
pergerakan
8. Cara kerja sensor suhu ini berdasarkan tegangan pada terminal dioda. Jika ada peningkatan
tegangan, suhu juga meningkat. Ini diikuti oleh penurunan tegangan antara terminal transistor
basis dan emitor di dioda. Ada juga Temperature Sensor yang bekerja berdasarkan prinsip
perubahan tegangan akibat perubahan suhu.
9. cara kerjanya ialah dengan mengukur perubahan kapasitansi yang terjadi saat ada objek yang
menyentuh permukaannya.
10. sensor bekerja deng konsentrasi dan resistansi yang terjadi pada logam oxide/metal oxide

Lembar Penilaian

Butir Soal Skor

Tabel 1 40
Pertanyaan No. 1 10
Pertanyaan No. 2 10
Pertanyaan No. 3 20
Pertanyaan No. 4 20
Total Skor 100
Ket: Lembar dikumpulkan dalam bentuk PDF ke https://forms.gle/4NAT3ncDx71ZbhVT7
sebelum Senin, 6 Februari 2023
