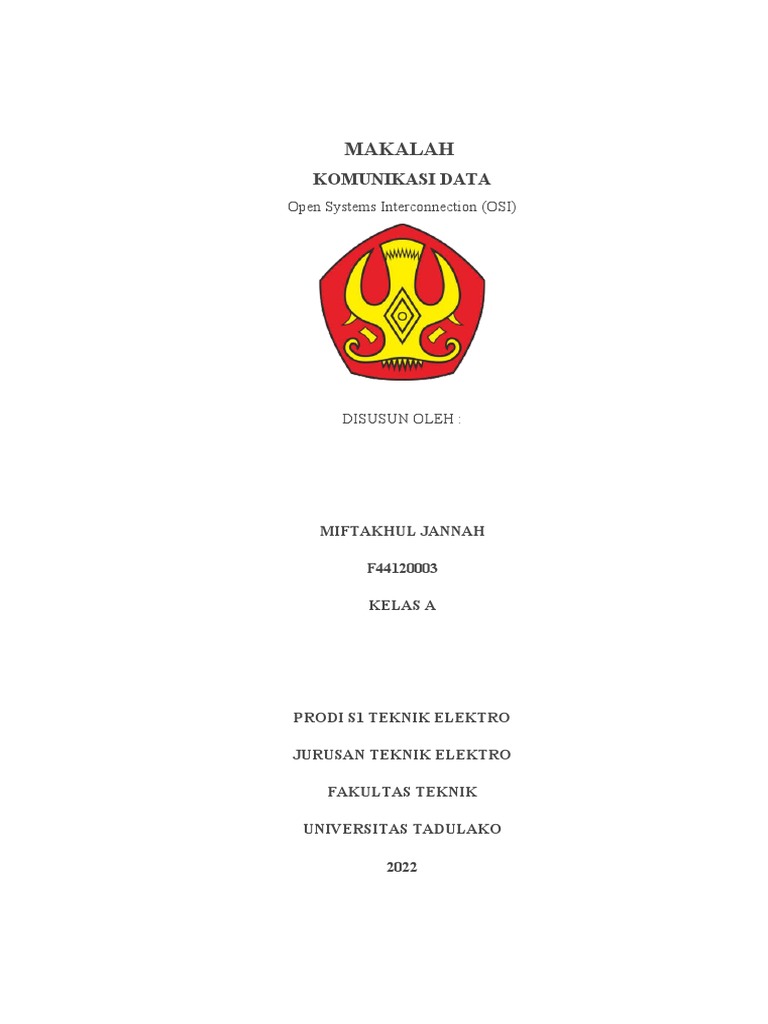

MAKALAH

KOMUNIKASI DATA
Open Systems Interconnection (OSI)

DISUSUN OLEH :

MIFTAKHUL JANNAH

F44120003

KELAS A

PRODI S1 TEKNIK ELEKTRO

JURUSAN TEKNIK ELEKTRO

FAKULTAS TEKNIK

UNIVERSITAS TADULAKO

2022
 KATA PENGANTAR

Dengan menyebut nama Allah SWT yang Maha Pengasih lagi Maha
Penyayang, puji syukur kita panjatkan atas kehadirat-Nya, yang telah
melimpahkan rahmat, hidayah, dan inayah-Nya, sihingga saya selaku penulis
dapat menyelesaikan makalah tentang Open Systems Interconnection (OSI)
Makalah ini merupakan salah satu tugas mata kuliah Komunikasi Data di
jurusan Teknik Elektro prodi S1 Teknik Elektro Universitas Tadulako.
Selanjutnya penulis mengucapkan terima kasih sebesar-besarnya kepada Bapak
Dr.Ir.Alamasyah,S.T.,M.T. selaku Dosen pengampu mata kuliah Komunikasi
Data.
Akhirnya penulis menyadari bahwa banyak terdapat kekurangan dalam
penulisan makalah ini, maka dari itu penulis mengharapkan kritik dan saran.
Mudah-mudahan makalah ini dapat menambah  pengetahuan dan bermanfaat
bagi kita semua.

Palu, Mei 2022

Penulis
 DAFTAR ISI

KATA PENGANTAR.................................................................................
DAFTAR ISI ...............................................................................................i
BAB I PENDAHULUAN ...........................................................................ii
1.1. Latar Belakang .....................................................................................1
1.2. Batasan Masalah...................................................................................
1.3. Tujuan...................................................................................................
1.4. Rumusan masalah.................................................................................
BAB II PEMBAHASAN.............................................................................
2.1. OSI TCP/IP...........................................................................................
2.2. Lapisan jaringan komputer menurut OSI..............................................
BAB III PENUTUP.....................................................................................
3.1. Kesimpulan...........................................................................................
3.2. Saran......................................................................................................

4
 BAB I
PENDAHULUAN

1.1. Latar Belakang

Model lapisan/layer yang mendominasi literatur komunikasi data dan
jaringan sebelum 1990 adalah Model Open System Interconnection (OSI).
(Andi basoalfi) OSI didirikan oleh badan multinasional pada tahun 1947 yang
bernama International Standards Organization (ISO) sebagai badan yang
melahirkan standar-standar standar Internasional. ISO ini mengeluarkan juga
standar jaringan komunikasi yang mencakup segala aspek yaitu model OSI.
(Andi basoalfi) Untuk dapat dengan jelas mengerti mengenai keamanan
jaringan komputer, kita harus terlebih dahulu mengerti bagaimana jaringan
komputer bekerja. . Untuk mempermudah pemeliharaan serta meningkatkan
kompabilitas antar berbagai pihak yang mungkin terlibat, sehingga jaringan
computer menurut standard ISO/OSI terbagi atas beberapa lapisan yang
saling independen satu dengan yang lainnya. Menurut standard OSI/ISO,
lapisan jaringan terdiri atas: Layer fisik (lapisan 1),Layer data link (lapisan
2),Layer network (lapisan 3),Layer transport (lapisan 4),Layer session
(lapisan 5),Layer presentasi (lapisan 6), dan Layer aplikasi (lapisan 7).
(Anonim)
1.2. Batasan masalah
Dari latar belakang yang muncul maka perlu diberikan suatu batasan masalah,
masalah yang saya angkat yakni tentang lapisan atau layer jaringan menurut
OSI/ISO.
1.3 Tujuan
Adapun penulisan makalah ini ditujukan sebagai sarana pembelajaran mata
kuliah Jaringan Komputer dan sebagai tugas yang harus saya kerjakan.
1.4 Rumusan masalah
a. Apakah yang di maksud dengan OSI?
b. Apa saja lapisan/layer jaringan menurut OSI?
c. Apa fungsi lapisan/layer jaringan menurut OSI

1
 BAB II
PEMBAHASAN

2.1 OSI LAYER (Open Systems Interconnection)

2.1.1 OSI Layer
Model Open Systems Interconnection (OSI) diciptakan oleh International
Organization for Standardization (ISO) yang menyediakan kerangka logika
terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan.
Standard ini dikembangkan untuk industri komputer agar komputer dapat
berkomunikasi pada jaringan yang berbeda secara efisien.
Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”.
“Upper layer” fokus pada applikasi pengguna dan bagaimana file
direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang
menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari
komunikasi data melalui jaringan aktual.
Tujuan utama penggunaan model OSI adalah untuk membantu desainer
jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan
aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode
transmisi. Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya
masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya
maupun dibawahnya secara langsung melalui serentetan protokol dan
standard.
2.1.2 Cara Kerja OSI Layer
Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus
melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai
physical layer, kemudian di sisi penerima, data tersebut melewati layer
physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim,
maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header”
dicopot sesuai dengan layernya. Dari masing-masing layer mempunyai tugas
tersendiri demi kelancaran data yang akan dikirimkan. Berikut adalah
deskripsi singkat beberapa tugas dari masing-masing layer dari layer
application sampai physical.

2
2.1.3 Macam-Macam OSI Layer
a) Physical Layer
Ini adalah layer yang paling sederhana yang berkaitan dengan electrical
(dan optical) koneksi antar peralatan. Data biner dikodekan dalam bentuk
yang dapat ditransmisi melalui media jaringan, sebagai contoh kabel,
transceiver dan konektor yang berkaitan dengan layer Physical. Peralatan
seperti repeater, hub dan network card adalah berada pada layer ini.
Fungsi physical layer antara lain : Untuk mendefinisikan media
transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan
(seperti halnya Ethernet atau Token Ring), topologi jaringan dan
pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network
Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

b) Data-link layer
Layer ini sedikit lebih “cerdas” dibandingkan dengan layer
physical, karena menyediakan transfer data yang lebih nyata. Sebagai
penghubung antara media network dan layer protocol yang lebih high-
level, layer data link bertanggung-jawab pada paket akhir dari data binari
yang berasal dari level yang lebih tinggi ke paket diskrit sebelum ke layer
physical. Akan mengirimkan frame (blok dari data) melalui suatu network.
Ethernet (802.2 & 802.3), Tokenbus (802.4) dan Tokenring (802.5) adalah
protocol pada layer Data-link.
Fungsi data-link layer antara lain: Untuk menentukan bagaimana
bit-bit data dikelompokkan menjadi format yang disebut sebagai frame.
Selain itu, pada level ini terjadi koreksi kesalahan, flow control,
pengalamatan perangkat keras (seperti halnya Media Access Control
Address (MAC Address), dan menetukan bagaimana perangkat-perangkat
jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi.
Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu
lapisan Logical Link Control (LLC) dan lapisan Media Access Control
(MAC).

3
c) Network Layer
Tugas utama dari layer network adalah menyediakan fungsi routing
sehingga paket dapat dikirim keluar dari segment network lokal ke suatu
tujuan yang berada pada suatu network lain. IP, Internet Protocol,
umumnya digunakan untuk tugas ini. Protocol lainnya seperti IPX,
Internet Packet eXchange. Perusahaan Novell telah memprogram protokol
menjadi beberapa, seperti SPX (Sequence Packet Exchange) & NCP
(Netware Core Protocol). Protokol ini telah dimasukkan ke sistem operasi
Netware.
Fungsi network layer antara lain: Untuk mendefinisikan alamat-
alamat IP, membuat header untuk paket-paket, dan kemudian melakukan
routing melalui internetworking dengan menggunakan router dan switch
layer-3.

d) Transport Layer
Layer transport data, menggunakan protocol seperti UDP, TCP
dan/atau SPX (Sequence Packet eXchange, yang satu ini digunakan oleh
NetWare, tetapi khusus untuk koneksi berorientasi IPX). Layer transport
adalah pusat dari mode-OSI. Layer ini menyediakan transfer yang reliable
dan transparan antara kedua titik akhir, layer ini juga menyediakan
multiplexing, kendali aliran dan pemeriksaan error serta memperbaikinya.
Fungsi transport layer antara lain: Untuk memecah data ke dalam
paket-paket data serta memberikan nomor urut ke paket-paket tersebut
sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain
itu, pada level ini juga membuat sebuah tanda bahwa paket diterima
dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp
paket-paket yang hilang di tengah jalan.

e) Session Layer
Layer Session, sesuai dengan namanya, sering disalah artikan sebagai
prosedur logon pada network dan berkaitan dengan keamanan. Layer ini
menyediakan layanan ke dua layer diatasnya, Melakukan koordinasi
komunikasi antara entiti layer yang diwakilinya. Beberapa protocol pada

4
layer ini: NETBIOS: suatu session interface dan protocol, dikembangkan
oleh IBM, yang menyediakan layanan ke layer presentation dan layer
application. NETBEUI, (NETBIOS Extended User Interface), suatu
pengembangan dari NETBIOS yang digunakan pada produk Microsoft
networking, seperti Windows NT dan LAN Manager. ADSP (AppleTalk
Data Stream Protocol). PAP (Printer Access Protocol), yang terdapat pada
printer Postscript untuk akses pada jaringan AppleTalk.
Fungsi session layer antara lain: Untuk mendefinisikan bagaimana
koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini
juga dilakukan resolusi nama. Dan juga mengendalikan dialog antar
aplikasi.

f) Presentation Layer
Layer presentation dari model OSI melakukan hanya suatu fungsi
tunggal: translasi dari berbagai tipe pada syntax sistem. Sebagai contoh,
suatu koneksi antara PC dan mainframe membutuhkan konversi dari
EBCDIC character-encoding format ke ASCII dan banyak faktor yang
perlu dipertimbangkan. Kompresi data (dan enkripsi yang mungkin)
ditangani oleh layer ini. Fungsi presentation layer antara lain: Untuk
mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam
format yang dapat ditransmisikan melalui jaringan. Protokol yang berada
dalam level ini adalah perangkat lunak redirektor (redirector software),
seperti layanan Workstation (dalam Windows NT) dan juga Network
shell (semacam Virtual Network Computing (VNC) atau Remote Desktop
Protocol (RDP)).

g) Aplication Layer
Layer ini adalah yang paling “cerdas”, gateway berada pada layer
ini. Gateway melakukan pekerjaan yang sama seperti sebuah router, tetapi
ada perbedaan diantara mereka. Layer Application adalah penghubung
utama antara aplikasi yang berjalan pada satu komputer dan resources
network yang membutuhkan akses padanya. Layer Application adalah

5
layer dimana user akan beroperasi padanya, protocol seperti FTP, telnet,
SMTP, HTTP, POP3 berada pada layer Application. Fungsi application
layer antara lain: Sebagai antarmuka dengan aplikasi dengan
fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses
jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang
berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.

6
 BAB III

PENUTUP

3.1 Kesimpulan
Setelah menyelesaikan penulisan makalah ini, penulis dapat
menyimpulkan beberapa hal, antara lain :
Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower
layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file
direpresentasikan di komputer. Lower layer adalah intisari komunikasi data
melalui jaringan aktual.
Tujuan utama penggunaan model OSI adalah untuk membantu desainer
jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan
aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode
transmisi.

7
 DAFTAR PUSTAKA

Sofana, iwan. (2008).”Membangun Jaringan Komputer”, Penerbit Informatika,

Bandung
