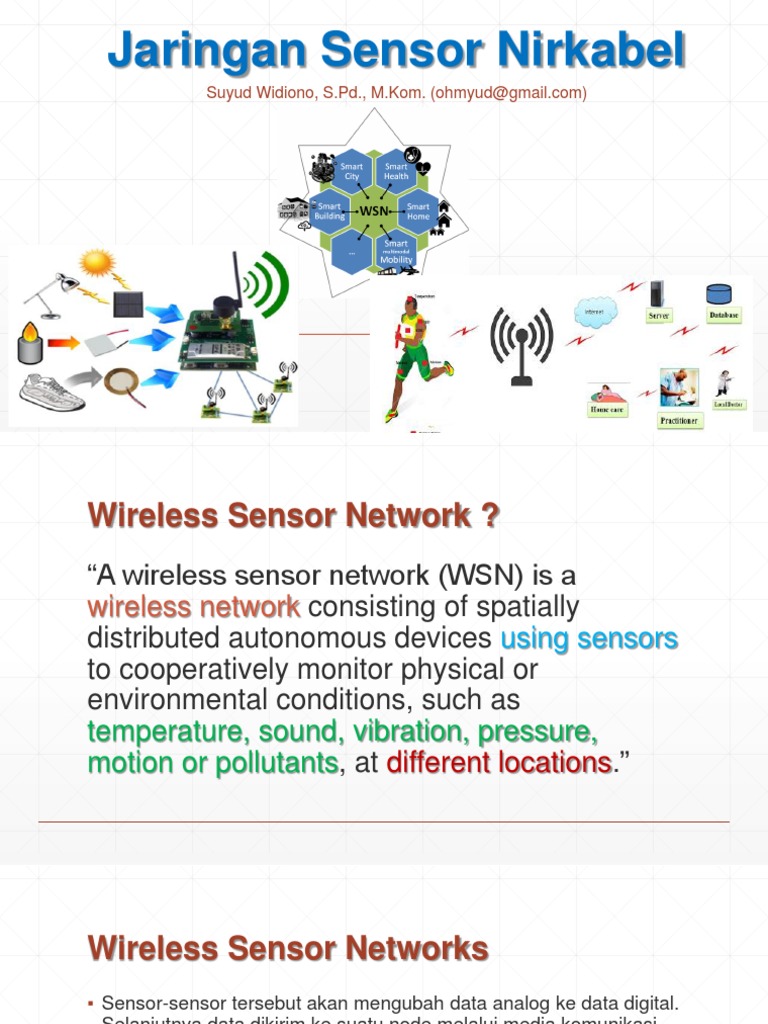

Jaringan Sensor Nirkabel

Suyud Widiono, S.Pd., M.Kom. (ohmyud@gmail.com)

Wireless Sensor Network ?
“A wireless sensor network (WSN) is a
wireless network consisting of spatially
distributed autonomous devices using sensors
to cooperatively monitor physical or
environmental conditions, such as
temperature, sound, vibration, pressure,
motion or pollutants, at different locations.”
Wireless Sensor Networks
▪ Sensor-sensor tersebut akan mengubah data analog ke data digital.
Selanjutnya data dikirim ke suatu node melalui media komunikasi
yang digunakannya, seperti bluetooth, infrared, dan Wifi.
▪ Masing–masing node dalam jaringan sensor nirkabel dilengkapi
dengan radio tranciever atau alat komunikasi wireless lainnya,
mikrokontroler kecil, dan sumber energi (biasanya baterai).
Wireless Sensor Networks
Links to Other networks or
Similar Super Nodes

Super Node

Motes
Tipe sensor beserta contohnya yang bisa digunakan pada
wireless sensor network :

Tipe Sensor Contoh Sensor

Temperatur Thermistor, thermocouple
Tekanan Pressure gauge, barometer, ionization gauge
Optik Photodiodes, phototransistors, infrared sensors, CCD
sensors
Akustik Piezoelectric resonators, microphones
Mekanik Strain gauges, tactile sensors, capacitive diaphragms,
piezoresistive cells
Gerakan dan Accelerometers, gyroscopes, photo sensors
Getaran
Posisi GPS, ultrasound-based sensors, infrared-based
sensors, inclinometer
Kelembaban Capacitive and resistive sensors, hygrometers, MEMS-
based humidity sensors
Radiasi Ionization detectors, Geiger–Mueller counters
Wireless Sensor Networks
▪ Sebuah sensor node memiliki dua komponen, yaitu mote dan sensor.
▪ Sensor selalu melekat pada mote.
▪ Mote bertanggung jawab untuk penyimpanan, komputasi dan komunikasi.
▪ Sensor bertanggung jawab untuk penginderaan fenomena fisik seperti suhu,
cahaya, suara, getaran, dan lain sebagainya.
▪ Sensor node mengumpulkan data dan dapat melakukan pengolahan di jaringan
pada data yang dikumpulkan di intermediate node sebelum meneruskan ke pusat
pengumpulan (sink atau base station) untuk analisis atau pengolahan lebih lanjut.
Mote (1)
• A very low cost low power computer
• Monitors one or more sensors
• A Radio Link to the outside world
• Are the building blocks of Wireless
Sensor Networks (WSN)
Mote (2)
Mote (3)

Fungsi dan kemampuan mote berbede-beda:

• Sensor node: yaitu node yang berfungsi untuk membaca data lingkungan atau
objek yang dipantau, node ini dilengkapi dengan satu atau beberapa
perangkat sensor. Node ini dapat dibagi menjadi dua jenis. Pertama, Node
dengan kemampuan standar dan kedua yaitu Node yang telah dilengkapi
fasilitas yang lebih kaya seperti CCD camera, wireless LAN, logger,
Webserver, dsb.
• Router: yaitu node yang berfungsi untuk meneruskan paket data dari sebuah
node ke node lain. Node ini berguna untuk keperluan komunikasi multi-hop.
Dalam aplikasi nyata, kita dapat memprogram sebuah Sensor Node bertindak
sebagai router.
• Sink Node: yaitu node yang berfungsi untuk mengumpulkan data
penginderaan dari Sensor Node, kemudian meneruskannya ke perangkat atau
sistem lain, seperti ke database server untuk penyimpanan. Sink juga
berfungsi sebagai penyebar paket dari perangkat atau sistem lain ke WSN,
misalnya untuk keperluan pemrograman atau konfigurasi ulang sensor node
secara remote
Mote (4)
 Perangkat lunak pada mote
Sistem operasi WSN yang banyak digunakan saat ini
• Operating sistem yang digunakan pada node sensor network
tidak terlalu komplek jika dibandingkan dengan Operating sistem
1. TinyOS pada umumnya.
• OS ini lebih mirip dengan embeded sistem karena dua alasan.
2. Contiki Pertama, WSN diterapkan dengan fungsi – fungsi yang khusus.
3. Nano-RK Kedua, WSN memerlukan desain yang murah dan menggunakan
energi kecil, sehingga hal ini mendorong node – node tersebut
4. LiteOS harus menggunakan mikrokontroler daya rendah.
5. RTOS • Mikrokontroler tidak akan menjalankan mekanisme – mekanisme
yang tidak terlalu penting, misalnya virtual memory, karena hal itu
terlalu sulit dijalankan.
Komponen WSN
▪ Transceiver, Berfungsi untuk menerima / mengirim data dengan menggunakan
protokol IEEE 802.15.4 kepada device lain seperti concentrator, modem Wifi, dan
modem RF.
▪ Mikrokontroler, Berfungsi untuk melakukan fungsi perhitungan, mengontrol dan
memproses device-device yang terhubung dengan mikrokontroler.
▪ Power Source, Berfungsi sebagai sumber energi bagi sistem WSN secara
keseluruhan.
▪ External Memory, Berfungsi sebagai tambahan memory bagi sistem WSN, pada
dasarnya sebuah unit mikrokontroler memiliki unit memory sendiri.
▪ Sensor, Berfungsi untuk men-sensing besaran-besaran fisis yang hendak diukur.
Sensor adalah suatu alat yang mampu untuk mengubah suatu bentuk energi ke bentuk
energi lain, dalam hal ini adalah mengubah dari energi besaran yang diukur menjadi
energi listrik yang kemudian diubah oleh ADC menjadi deretan pulsa terkuantisasi
yang kemudian bisa dibaca oleh mikrokontroler.
 Simpulan : Wireless Sensor Network

▪ Wireless sensor network (WSN) adalah suatu infrastruktur

jaringan wireless yang menggunakan sensor untuk memonitor kondisi fisik
dan lingkungan sekitar, seperti sensor suhu, suara, getaran,tekanan, gerakan,
gelombang elektromagnetik, dan lainnya yang terhubung ke jaringan.
▪ Sensor-sensor tersebut akan mengubah data analog ke data digital.
Selanjutnya data dikirim ke suatu node melalui media komunikasi yang
digunakannya, seperti bluetooth, infrared, dan Wifi.
▪ Masing–masing node dalam jaringan sensor nirkabel dilengkapi dengan radio
tranciever atau alat komunikasi wireless lainnya, mikrokontroler kecil, dan
sumber energi (biasanya baterai).
