POST PROCESSING METODE STATIK

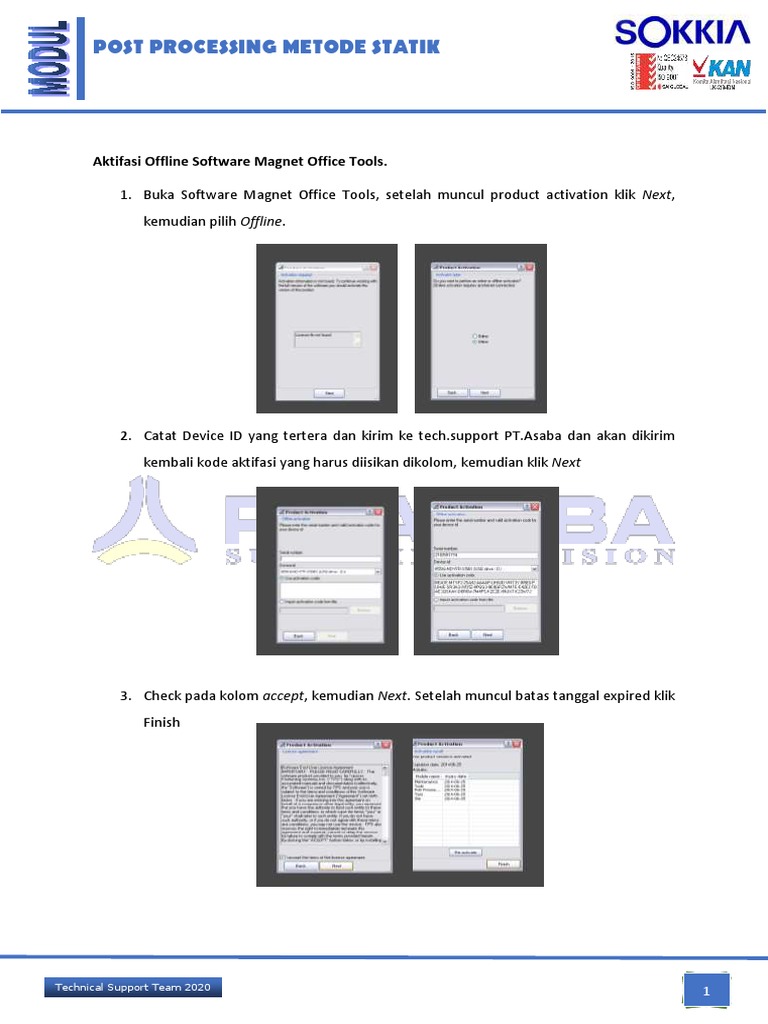

Aktifasi Offline Software Magnet Office Tools.

1. Buka Software Magnet Office Tools, setelah muncul product activation klik Next,
kemudian pilih Offline.

2. Catat Device ID yang tertera dan kirim ke tech.support PT.Asaba dan akan dikirim
kembali kode aktifasi yang harus diisikan dikolom, kemudian klik Next

3. Check pada kolom accept, kemudian Next. Setelah muncul batas tanggal expired klik
Finish

Technical Support Team 2020 1

 POST PROCESSING METODE STATIK

a. Pengolahan Data Statik dengan software Magnet Tools

1. Masukkan usb dongle software yang telah disiapkan, kemudian buka software
Magnet Tools.

2. Klik New Job, kemudian beri nama di Job Name dan simpan file ke folder yang
diinginkan. Klik Define Job Configuration. Pilih Display – Time – Sesuaikan dengan
zone waktu GMT.

Kemudian pilih Coordinat System, sesuaikan dengan wilayah zone UTM yang kita
ukur.

Setelah itu klik Save Configuration dan beri nama GPS PT.Timah (Contoh) dan OK

Technical Support Team 2020 2

 POST PROCESSING METODE STATIK

Pilih Konfigurasi GPS PT.Timah (Contoh) yang sudah kita buat dan Klik OK, maka akan
muncul tampilan Map View dan Kolom.

3. Klik Import, pilih data pengamatan gps static yang sudah kita save di folder kemudian
Open

Import semua data pengamatan gps static, agar bisa kita proses hitung koordinat
x,y,z

Technical Support Team 2020 3

 POST PROCESSING METODE STATIK

Pilih View dan Klik Observation View

4. Pilih Data View dan Klik kolom GPS Occupations.

Edit Kolom Point Name dan beri nama sesuai dengan no.patok.

Klik Kolom Antenna Type dan pilih type receiver yang digunakan (GRX3)

Pilih Kolom Antena Height, masukkan tinggi alat gps.

Kemudian Klik kolom Antenna Height Methode, pilih Slant

5. Klik Kolom Point, pilih control dan klik Both pada point BM1 (karena point digunakan
sebagai acuan) nanti lambang point akan berubah jadi segitiga.

Technical Support Team 2020 4

 POST PROCESSING METODE STATIK

Kemudian pada kolom code, buat nama Base untuk BM1 dan Rover untuk BM2 dan
BM3.

6. Klik Select pilih Select All

Kemudian Klik Process, pilih GPS+Processing

Technical Support Team 2020 5

 POST PROCESSING METODE STATIK

Akan muncul tampilan koordinat hasil proses data, kemudian klik kolom GPS
Observation dan lihat kolom Solution Type, pastikan harus fixed (Hasil proses data
koordinat sudah masuk dalam toleransi).

7. Untuk melihat tampilan jumlah satelit GPS dan Glonnas yang ditangkap oleh receiver
GPS dengan klik View pilih Occupation View,

Maka akan muncul, klik tanda (+) untuk melihat no. dan jumlah satelit yang didapat.

Catatan :

Kode Satelit R untuk GPS dan G untuk Glonnas.

8. Pilih satelit yang akan tidak digunakan untuk proses data dengan klik kiri mouse,
kemudian tarik tahan sepanjang waktu pengamatan.

Technical Support Team 2020 6

 POST PROCESSING METODE STATIK

Setelah itu klik kanan pilih disable

Melihat tampilan data-data ephemeris GPS dengan klik View pilih Ephemeris View.

9. Melihat tampilan data point GPS dengan format CAD 3D dan Google Earth.
Tampilan Cad 3D

Tampilan di Google Earth

Technical Support Team 2020 7

 POST PROCESSING METODE STATIK

10. Jika pengamatan data gps static kita membentuk jaring segitiga atau loop, maka
harus kita proses hitung perataan koordinat.

Klik Process, pilih Adjustment – klik Adjusment by Least Squares

Kemudian klik Process, pilih Loop Clousure - finish

11. Untuk print out data koordinat titik BM Klik Report pilih Execute report - Point

Technical Support Team 2020 8

 POST PROCESSING METODE STATIK

12. Print out hasil koreksi proses data titik BM Klik Report, pilih Execute report – GPS
Observation

13. Eksport Data Point BM bisa ke format txt, csv, dxf, shp dll.
Klik Job pilih Eksport, pilih format yang diinginkan (contoh ke format .dxf, bisa dibuka
diprogram Autocad)

Technical Support Team 2020 9

 POST PROCESSING METODE STATIK

Kemudian ketik nama file yang akan dieksport, klik save

Buka Program Autocad dan buka file yang sudah kita eksport dalam format .dxf
