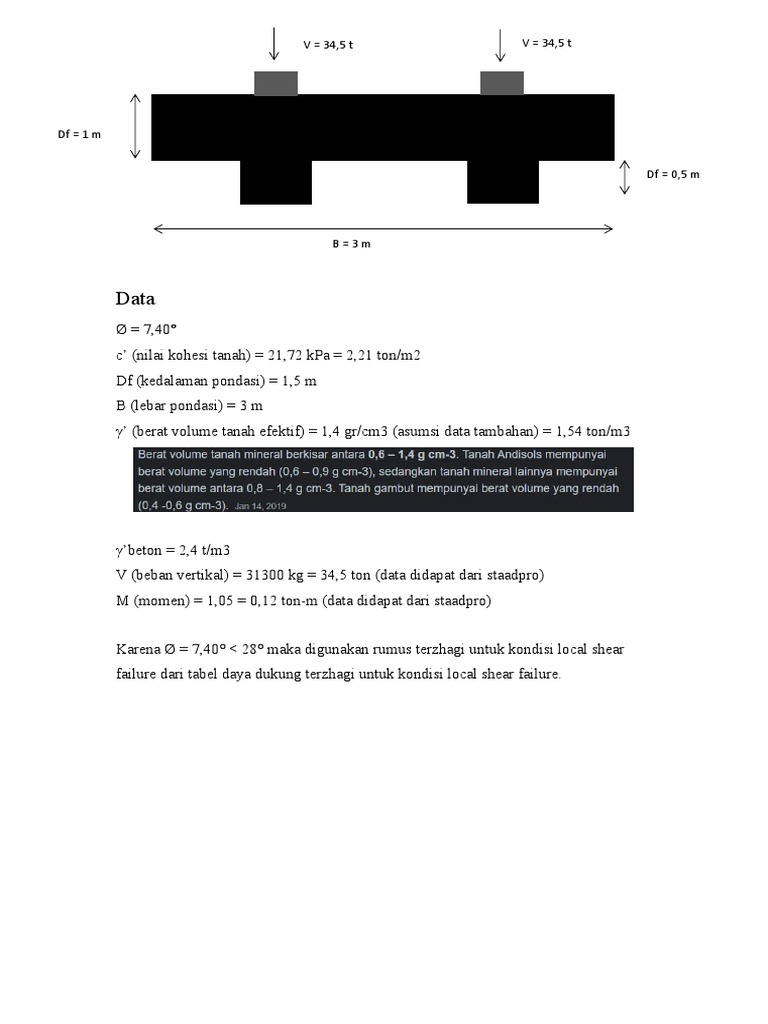

V = 34,5 t V = 34,5 t

Df = 1 m

Df = 0,5 m

B=3m

Data
Ø = 7,40°
c’ (nilai kohesi tanah) = 21,72 kPa = 2,21 ton/m2
Df (kedalaman pondasi) = 1,5 m
B (lebar pondasi) = 3 m
γ’ (berat volume tanah efektif) = 1,4 gr/cm3 (asumsi data tambahan) = 1,54 ton/m3

γ’beton = 2,4 t/m3

V (beban vertikal) = 31300 kg = 34,5 ton (data didapat dari staadpro)
M (momen) = 1,05 = 0,12 ton-m (data didapat dari staadpro)

Karena Ø = 7,40° < 28° maka digunakan rumus terzhagi untuk kondisi local shear
failure dari tabel daya dukung terzhagi untuk kondisi local shear failure.
Dari hasil interpolasi didapat hasil dari Ø = 7,40°
N’c = 7,32
N’q = 1,64
N’γ = 0,34

qult (daya dukung ultimit) = 1,3 x c’ x N’c + Df x γ x N’q + 0,4 x γ xB x N’γ

= 1,3 x 2,21 x 7,32 + 1,5 x 1,54 x 1,64 + 0,4 x 1,54 x 3 x 0,34

= 21,03 + 3,79 + 0,63
= 25,45 t/m2

Daya dukung tanah yang diijinkan

qall = (1/SF) x qult

SF Safety Factor = 3)

= (1/3) x 25,45
= 8,48 t/m2

Beban merata diatas pondasi q total

qplat pondasi = Df x γ’beton
= 1 x 2,4
= 2,4 t
qtanah = c’ x γ’
= 2,21 x 1,4
= 3,09 t

qtotal = 2,4 + 3,09

= 5,49 t

Menghitung lebar ukuran plat pondasi

Direncanakan 3m x 1m

V �
P = bx by ± 1/6 . ��2 . ��

P = jumlah gaya pada dasar pondasi

bx = lebar arah x
by = lebar arab y
M = momen
V = beban vertikal

69 �,12
= 3 . 1 ± 1/6 . 32 . 1

= 23 ± 0,08

Pmax = 23,08 t/m2

Pmin = 22,92 t/m2

qall = 8,48 t/m2 < Pmax = 22,92 t/m2 (tidak ok)
