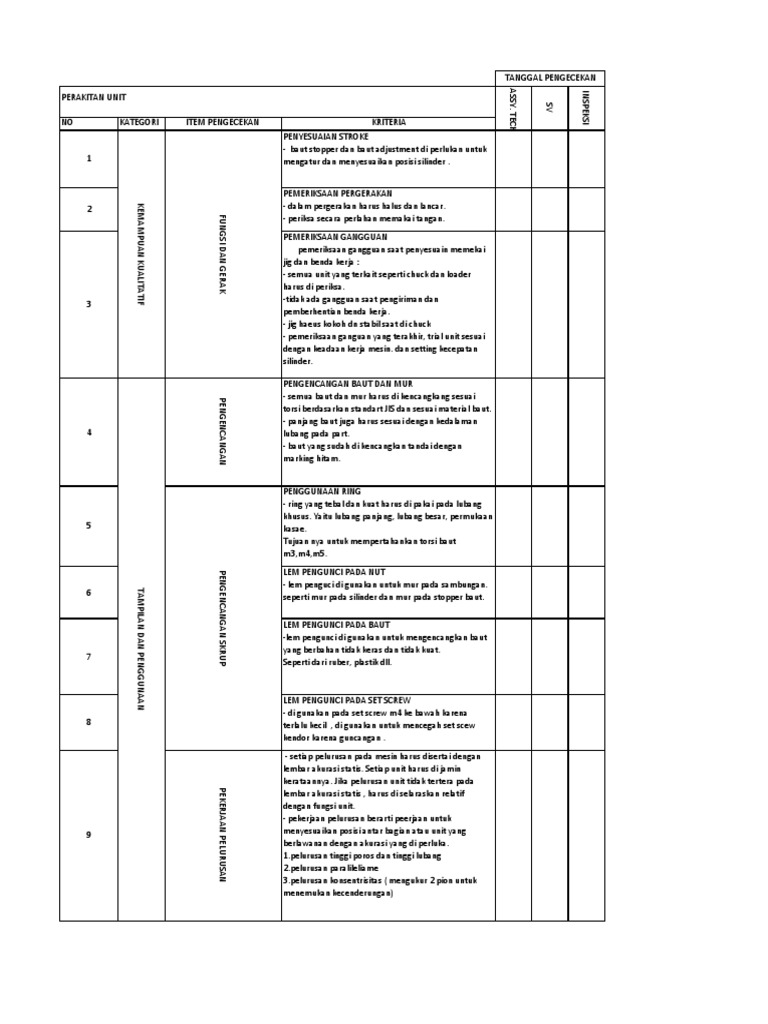

TANGGAL PENGECEKAN

ASSY. TECH

INSPEKSI
PERAKITAN UNIT

SV
NO KATEGORI ITEM PENGECEKAN KRITERIA
PENYESUAIAN STROKE
- baut stopper dan baut adjustment di perlukan untuk
1 mengatur dan menyesuaikan posisi silinder .

PEMERIKSAAN PERGERAKAN
- dalam pergerakan harus halus dan lancar.
KEMAMPUAN KUALITATIF

2
FUNGSI DAN GERAK - periksa secara perlahan memakai tangan.
PEMERIKSAAN GANGGUAN
pemeriksaan gangguan saat penyesuain memekai
jig dan benda kerja :
- semua unit yang terkait seperti chuck dan loader
harus di periksa.
-tidak ada gangguan saat pengiriman dan
3
pemberhentian benda kerja.
- jig haeus kokoh dn stabil saat di chuck
- pemeriksaan ganguan yang terakhir, trial unit sesuai
dengan keadaan kerja mesin. dan setting kecepatan
silinder.

PENGENCANGAN BAUT DAN MUR

- semua baut dan mur harus di kencangkang sesuai
PENGENCANGAN

torsi berdasarkan standart JIS dan sesuai material baut.

- panjang baut juga harus sesuai dengan kedalaman
4 lubang pada part.
- baut yang sudah di kencangkan tandai dengan
marking hitam.

PENGGUNAAN RING
- ring yang tebal dan kuat harus di pakai pada lubang
khusus. Yaitu lubang panjang, lubang besar, permukaan
5 kasae.
Tujuan nya untuk mempertahankan torsi baut
m3,m4,m5.
LEM PENGUNCI PADA NUT
PENGENCANGAN SKRUP

- lem penguci di gunakan untuk mur pada sambungan.

TAMPILAN DAN PENGGUNAAN

6 seperti mur pada silinder dan mur pada stopper baut.

LEM PENGUNCI PADA BAUT

-lem pengunci di gunakan untuk mengencangkan baut
yang berbahan tidak keras dan tidak kuat.
7
Seperti dari ruber, plastik dll.

LEM PENGUNCI PADA SET SCREW

- di gunakan pada set screw m4 ke bawah karena
8 terlalu kecil , di gunakan untuk mencegah set scew
kendor karena guncangan .
- setiap pelurusan pada mesin harus disertai dengan
lembar akurasi statis. Setiap unit harus di jamin
kerataannya. Jika pelurusan unit tidak tertera pada
PEKERJAAN PELURUSAN

lembar akurasi statis , harus di selaraskan relatif

dengan fungsi unit.
- pekerjaan pelurusan berarti peerjaan untuk
9 menyesuaikan posisi antar bagian atau unit yang
berlawanan dengan akurasi yang di perluka.
1.pelurusan tinggi poros dan tinggi lubang
2.pelurusan paralileliame
3.pelurusan konsentrisitas ( mengukur 2 pion untuk
menemukan kecenderungan)
 TANGGAL PENGECEKAN
PERAKITAN UNIT

ASSY. TECH

INSPEKSI
SV
NO KATEGORI ITEM PENGECEKAN KRITERIA
PROSEDUR PELURUSAN KONSENTRISITAS ATAS DAN
BAWAH
- pelurusan dengan jig : menggunakan 3 jig , untuk
melurskan ,jig A ( di chuck ) harus di masukkan jig C (
berbentuk shaft) lalu di luruskan dengan jig B ( di
TAMPILAN DAN PENGGUNAAN

tempat peletakan benda kerja).

10
- pelurusan dengan fitting : menyelaraskan jig bawah
PEKERJAAN PELURUSAN
dan atas dengan cara menempelkan dial pada jig
bawah dan menempelkan pig dial pada jig atas lalu jig
bawah di putar untuk menemukan kerataan dan
kelurusan unit.

PROSEDUR PELURUSAN KONSENTRISITAS KANAN

KIRI
- pelurusan dengan fitting: tinggi unit A harus di
sejejerkan dengan unit B yang berhadapan. Lalu ukur
11
kedua jig dengan dial gauge yang di tempelkan pada jig
B lalu putar jig B untuk mencari kelurusan unit.

- pemasangan belt pada conveyor harus

CONVEYOR BELT

memeperhatikan arah berjalan dari blt conveyor tsb.

Jangan sampai sambungan dari belt nya hadapnya
12 salah, sambungan haruslah membelakangu dengan
arah datangnya produk.
CONVEYOR

- klip sambungan rantai harus di pasang dengan

RANTAI CONVEYOR

benar agar tidak mudah lepas saat conveyor berjalan,

bagian yang tertutup harus searah dengan berjalan nya
13 rantai.

- WAKTU RAPAT PEMBUATAN MESIN

tujuan nya adalah menentukan spesifikasi,gambar,
14 bahan, benda uji, penyesuaian, ujicoba dll.
EMNJAMIN KUALITAS MESIN
DOKUMEN UNTUK

- DOKUMEN PEMERIKSAAN KUALITAS MESIN

tujuannya untuk memeriksa kualitas mesin dengan cara
memeriksa kinerja unit satu per satu. Yang di lakukan
15
oleh menejemen perusahaan dan costomer.

- DOKUMEN PEMERIKSAAN AKURASI STATIS

bertujuan petunujuk penyelarassan unit sesuai standar
16 dari dari costomer. Dan untuk memenuhi fungsi
optiman dan kualitas dari mesin yang di buat.
 TANGGAL PENGECEKAN
PERAKITAN MESIN

ASSY. TECH

INSPEKSI
SV
NO KATEGORI ITEM PENGECEKAN KRITERIA
- pastikan jig penyelarasan tidak mengganggu unit
dan benda kerja lainnya.
1

- pemasangan shock absorber untuk menyerap

guncangan pada silinder untuk mengoptimal kan
2
kinerja mesin dan berkaitan dengan kualitas mesin

- jalankan unit dengan tombol yang ada di manifolt

secara manual dan ukur kecepatan unit dengan
3
stopwatch dan melihat diagram waktu

- fungsi untuk mentransfer benda kerja dan pallet

harus lancar dan tidak ada gangguan.
4 - keakuratan di passtikan dengan menyelaraskan unit
KEMAMPUAN SUBSTANSI

conveyor, gripper, chute, guide.

FUNGSI DAN GERAK

- pemisahan dan penggabungan base harus

diperhatikan.
- Pasang 2 pin di antara base dan di sertai plat untuk
5 mampaten kan posisi kedua base.
- pasang 2 plat penyambung dan 4 baut untuk
pengencang.

- pemasangan nut pada stoppet baut harudi pasang

di belakang dari braket stoppet tsb. Dan tidak
berhadapan langsung dengan unit lawan dari stopper.

PENYESUAIAN TEGANGAN BELT

- tegangan harus pada kisaran 0,01 - 0,02 x panjang
6
unit. Jumlah tegangan pun bervariasi sesuai bahan dari
belt itu sendiri.
PENYESUAIAN TEGANGAN RANTAI
- tegangan pada rantai harus memiliki tegangan yang
cukup tidak boleh kendur.
7 - panjang penyesuaian harus miniman 0,004 x panjang
unit.
- rantai harus bergerak ke arah benda berjalan.
