General Tools MT-11011

PPKD
Jakarta Utara

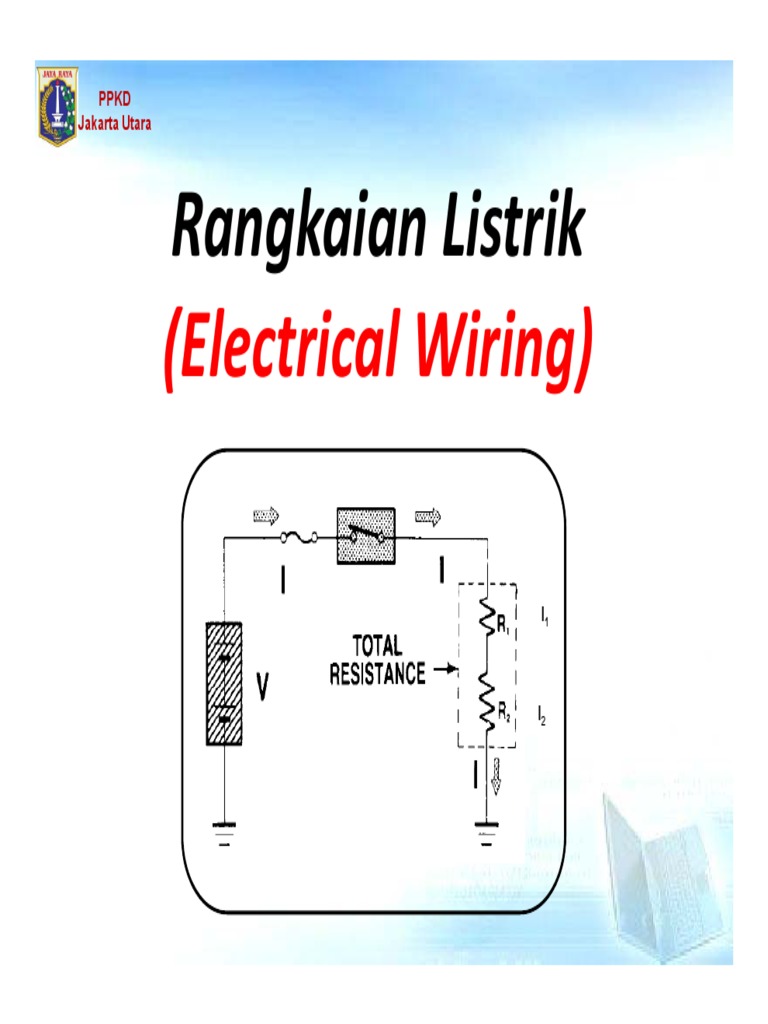

Rangkaian Listrik
(Electrical Wiring)

I1

I2

1
 General Tools MT-11011
PPKD
Jakarta Utara

LAMBANG KOMPONEN
SISTEM KELISTRIKAN

2
 General Tools MT-11011
PPKD
Jakarta Utara LAMBANG KOMPONEN

A. Sumber Listrik :

LAMBANG NAMA KOMPONEN FUNGSI

+ Battery Sumber Arus DC

-
12 Volt

Battery
- + 6 Volt Sumber Arus DC

Alternator/
Generator Sumber Arus AC

3
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

B. Alat Penghubung (Sakelar dan Tombol) :

LAMBANG NAMA KOMPONEN FUNGSI

Kunci kontak
Satu arah Platina /
Lamp P – Head light

Tombol klakson
Tekan
Tombol starter

Sakelar sein
Dua arah Sakelar lamp depan

Sakelar rem
Sumber arus listrik AC
Depan &
Tarik tekan
Belakang

4
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

C. Alat Daya :

LAMBANG NAMA KOMPONEN FUNGSI

Ignition Mengubah
Coil tegangan listrik
(dari rendah ke
tinggi)

Motor Mengubah tenaga

M Starter Listrik menjadi
tenaga gerak

Penyimpan
Kondensator arus listrik
Sumber arus listrik AC
sementara

5
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

LAMBANG NAMA KOMPONEN FUNGSI

Resistor Menahan atau

(pada CDI) Membatasi arus
listrik

Lampu 1 Sebagai alat

filamen penerangan

Lampu 2 Sebagai alat

filamen penerangan

Menahan arus
Kumparan Sumber arus
listrik danlistrik AC
(Coil) Menghasilkan
magnet

6
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

LAMBANG NAMA KOMPONEN FUNGSI

DIODA
A K K= Katoda/Kutub (-) Mengubah arus
A= Anoda/Kutub (+) listrik AC
(pada Rec. Regulator) menjadi DC

SILICON CONTROL RECTIFIER

(SCR) Thrysistor Alat pengatur arus
K= Katoda/Kutub (-)
A K secara elektronis
A= Anoda/Kutub (+)
G= Gate/Pintu dari exiter coil ke
(Arus+) CDI unit
G

A K ZENER DIODA Membatasi

K= Katoda / Kutub (-) Sumber
arus arus listrik AC
A= Anoda / Kutub (+)
listrik DC

7
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

LAMBANG NAMA KOMPONEN FUNGSI

E Transistor
C Sebagai penguat
PNP
arus listrik DC &
(Positif Negatif
sakelar elektronik
Positif)
B

E Transistor Sebagai penguat

C
NPN arus listrik DC &
(Negatif Positif sakelar elektronik
Negatif)
B
Menghasilkan
Electro magnet
magnetic Sumber arus listrik
sementara
AC

8
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

LAMBANG NAMA KOMPONEN FUNGSI

Alat untuk
Busi memercikan
bunga api listrik

Sebagai
Sikring pengaman listrik
(Fuse) apabila terjadi
korsleiting

9
 General Tools MT-11011
PPKD
Jakarta Utara
LAMBANG KOMPONEN

D. Sambungan Kabel :

MASSA / GROUND

KABEL PERSIMPANGAN

KABEL BERHUBUNGAN KABEL TIDAK BERHUBUNGAN

10
 General Tools MT-11011
PPKD
Jakarta Utara

WARNA KABEL DAN FUNGSI

11
 General Tools MT-11011
PPKD
Jakarta Utara
WARNA KABEL DAN FUNGSI

SUMBER
WARNA INDONESIA INGGRIS SIMBOL FUNGSI
ARUS

Merah Red R Dari rectifier ke battery, lalu ke kunci kontak DC

Hitam Black Bl / B Kunci kontak ke rangkaian beban DC

Kuning Yellow Y Altenator ke recifier regulator dan sakelar lampu HL AC

Biru Blue Bu Sakelar lampu ke lampu depan (lampu jauh) AC/DC

Sakelar lampu ke lampu depan (lampu dekat), DC

Putih White W AC
Altenator ke recifier

Cokelat Brown Br Sakelar lampu ke lampu malam dan posisi AC/DC

Biru muda Light blue Lbu Sakelar sein ke lampu sein kanan dan indicator DC

Oranye Orange O Sakelar sein ke lampu sein kiri dan indicator DC

Abu-abu Grey Gr Winker relay / flasher ke sakelar sein DC

Hijau Green G Ke masa / body AC/DC

Biru kuning Blue/ yellow Bu / Y Fixed pulser ke CDI unit AC

12
 General Tools MT-11011
PPKD
Jakarta Utara
WARNA KABEL DAN FUNGSI

SUMBER
WARNA INDONESIA INGGRIS SIMBOL FUNGSI
ARUS

Hitam putih Black white Bl / W CDI unit ke switch ignition AC

Merah muda Pink P Top switch indicator ke bulp top indicator DC

Kuning merah Yellow red Y/R Starter relay (ST) ke starter switch (E) DC

HIJAU MUDA MERAH Light green red Lg / R Sakelar lampu ke lampu depan (lampu jauh) DC

Hijau kuning Green yellow G/Y Switch rem ke bulp rem DC

Biru putih Blue white Bu / W Fuel meter ke fuel unit DC

Hijau muda Light green Lg Tombol klakson ke klakson DC

Hitam merah Black red Bl / R Exiter coil / alternatorke CDI unit AC

Kuning putih Yellow white Y/W Fuelmeter ke fuel unit DC

13
 General Tools MT-11011
PPKD
Jakarta Utara
WARNA KABEL DAN FUNGSI

SUMBER
WARNA INDONESIA INGGRIS SIMBOL FUNGSI
ARUS

Hitam kuning Black yellow Bl / Y CDI unit ke coil ignition AC

Cokelat putih Brown white Br / W Switch lighting (P) ke blup, switch lighting ke dimmer switch DC

Hijau putih Green white G/W CDI unit ke rangka AC/DC

Hijau hitam Green black G / Bl Rectifier ke switch lighting DC

Putih kuning White yellow W/Y Alternator ke rectifier DC

Merah putih Red white R/W Relay motor starter ke motor starter AC

Merah hitam Red black R / Bl CDI unit ke switch ignition neo tech DC

14
 General Tools MT-11011
PPKD
Jakarta Utara
WARNA KABEL DAN FUNGSI

Warna Kabel Sistem PGM-FI

SUMBER
WARNA INDONESIA INGGRIS SIMBOL FUNGSI
ARUS

Putih hijau White green W/G Speed sensor ke spedometer AC/DC

Merah jambu biru Pink blue P / Bu ECM ke ignition coil DC

Merah jambu hijau Pink green P/G ECM ke injector DC

Hijau oranye Green orange G/O ECM ke bank angle(BA) & engine oil temperatureEOT) DC

Kuning biru Yellow blue Y / Bu ECM ke EOT DC

Putih biru White blue W / Bu ECM ke malfunction indicator lamp DC

Merah biru Red blue R / Bu ECM ke bank angle DC

HIJAU MUDA KUNING LIGHT GREEN YELLOW Lg / Y ECM ke manifold absolute pressure sensor (MAP) DC

Abu-abu biru Grey blue Gr / Bu ECM ke intake air temperature sensor (IAT) DC

Hitam biru Black blue Bl / Bu ECM ke DLC, ign coil, ign switch, fuel pump, injector, speedometer DC

15
 General Tools MT-11011
PPKD
Jakarta Utara

TITIK KONTAK DAN SAKELAR

16
 General Tools MT-11011
PPKD TITIK KONTAK DAN SAKELAR
Jakarta Utara

TITIK KONTAK SINGKATAN FUNGSI

BAT BATTERY SUMBER ARUS DC
C ALTERNATOR SUMBER ARUS AC

IG IGNITION PENGAPIAN
E EARTH NEGATIF (-)

REG REGULATOR PENGATUR ARUS

HL HEAD LAMP HEAD LAMP

Hi HIGHT LAMPU JAUH

Lo LOW LAMPU DEKAT

WR WINKER RELAY FLASHER

R RIGHT KANAN
L LEFT KIRI

P POSITION LAMP POSISI LAMPU

ST STARTER STARTER ELEKTRIK
TL TAIL LIGHT LAMPU BELAKANG

17
 General Tools MT-11011
PPKD
Jakarta Utara
TITIK KONTAK DAN SAKELAR

TITIK KONTAK SINGKATAN FUNGSI

BAT BATTERY SUMBER ARUS DC
C ALTERNATOR SUMBER ARUS AC

IG IGNITION PENGAPIAN
E EARTH NEGATIF (-)

REG REGULATOR PENGATUR ARUS

HL HEAD LAMP HEAD LAMP

Hi HIGHT LAMPU JAUH

Lo LOW LAMPU DEKAT

WR WINKER RELAY FLASHER

R RIGHT KANAN

L LEFT KIRI

P POSITION LAMP POSISI LAMPU

ST STARTER STARTER ELEKTRIK

TL TAIL LIGHT LAMPU BELAKANG

18
 General Tools MT-11011
PPKD
Jakarta Utara TITIK KONTAK DAN SAKELAR

Pemeriksaan Tombol Starter

(type: Cub)

TITIK KONTAK

ST E

TOMBOL STARTER BEBAS

DITEKAN

Y/R G

WARNA KABEL

19
 General Tools MT-11011
PPKD
Jakarta Utara
TITIK KONTAK DAN SAKELAR

Pemeriksaan sakelar lampu sein

(type Cub - Sport)

TITIK KONTAK

R WR L
SAKELAR SEIN
KIRI

KANAN

Lb Gr O

WARNA KABEL

20
 General Tools MT-11011
PPKD TITIK KONTAK DAN SAKELAR
Jakarta Utara

Pemerikasaan sakelar posisi lampu

(type: Cub - Sport)

TITIK KONTAK

P REG HL TL

SAKELAR POSISI
DITEKAN/
DIGESER

Br Y Br/W Br

WARNA KABEL

21
 General Tools MT-11011
PPKD
Jakarta Utara
TITIK KONTAK DAN SAKELAR

Pemeriksaan sakelar lampu depan jauh-dekat

(type: Tiger)

TITIK KONTAK

Hi HL Lo

SAKELAR LAMPU
DITEKAN/
DIGESER

Bu Bu/W W

WARNA KABEL

22
 General Tools MT-11011
PPKD
Jakarta Utara
TITIK KONTAK DAN SAKELAR

Pemeriksaan Sakelar Lampu Depan Jauh-Dekat

(Type : Cub)

TITIK KONTAK

Hi HL Lo

SAKELAR LAMPU

DITEKAN /
DIGESER

Bu Br/W W

WARNA KABEL

(logo MD) 23
23
 General Tools MT-11011
PPKD
Jakarta Utara

KONEKTOR DAN FUNGSI

24
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

A. Fungsi Konektor :
Untuk mempermudah pemeriksaan atau penggantian komponen listrik
pada sepeda motor.

B. Jenis-Jenis Konektor :

1. Konektor yang umum digunakan

 Digunakan untuk sirkuit pencahayaan /

lampu.
 Kontruksi sederhana dan tidak kedap air
 Membuka dengan cara menekan klip

25
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

2. Konektor untuk arus listrik kuat

 Digunakan untuk kabel utama dari baterai ke

pengikat utama
 Konektor dibuat tebal
 Terminal lebih besar
 Cara membuka dengan tekan kenop
pembuka dan tarik konektor

3. Konektor yang menghubungkan berbagai kabel utama

 Konektor ini digunakan untuk menghubungkan

main harness dengan sub-harness.
 Cara membuka dengan tekan kenop pembuka

26
 General Tools MT-11011
PPKD KONEKTOR DAN FUNGSI
Jakarta Utara

4. Konektor kedap air

 Konektor ini terutama mengirimkan
sinyal-sinyal langsung ke ECM, dan
mengaktifkan mode reset / sistem
pendiagnosaan sendiri.
 Cara membuka angkat kenop
pembuka di dalam konektor, dan
tarik konektor keluar
5. Konektor yang digunakan untuk injektor dan sensor

 Kedap air dengan konstruksi

yangdapat meneruskan sinyal
tegangan rendah ke ECM secara
akurat.
 Cara membuka tekan 1 atau 2
kenop pembuka

27
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

4. Konektor kedap air

 Konektor ini terutama mengirimkan
sinyal-sinyal langsung ke ECM, dan
mengaktifkan mode reset / sistem
pendiagnosaan sendiri.
 Cara membuka angkat kenop
pembuka di dalam konektor, dan
tarik konektor keluar
5. Konektor yang digunakan untuk injektor dan sensor

 Kedap air dengan konstruksi

yangdapat meneruskan sinyal
tegangan rendah ke ECM secara
akurat.
 Cara membuka tekan 1 atau 2
kenop pembuka

28
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

7. Konektor stop kontak untuk lampu

 Konektor ini digunakan untuk mematikan cahaya lampu.

 Cara membuka Tekan kenop pembuka, kemudian tarik keluar

konektor

29
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

PERHATIAN !

 Dilarang membuka Konektor dengan menarik kabel

secara langsung karena dapat memutuskan kabel dan
merusak konektor
 Bukalah dengan cara perhatikan klip atau knopnya,
setelah klip atau knop terbebas tarik konektor perlahan

30
 General Tools MT-11011
PPKD
Jakarta Utara

RANGKAIAN LISTRIK

31
 General Tools MT-11011
PPKD
Jakarta Utara
RANGKAIAN LISTRIK

A. Rangkaian Seri : B. Rangkaian Paralel

I1
I1 I2

I2

Contoh : Contoh :
1. Rangkaian lampu netral 1. Rangkaian lampu sein (L & R)
2. Rangkaian klakson 2. Rangkaian lampu rem (Fr & Rr)
3. Rangkaian lampu depan &
belakang

32
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

A. Rangkaian Seri :

Karakteristik rangkaian seri

1. Besarnya arus yang melewati tiap
tahanan adalah sama.
2. Total nilai tahanan adalah jumlah nilai
tahanan dalam rangkaian tersebut.
( R = R1 + R2 )
3. Penjumlahan penurunan tegangan
I1
setelah melewati tahanan akan sama
I2 dengan tegangan sumbernya.
( V1 + V2 = VT )

33
 General Tools MT-11011
PPKD
Jakarta Utara
KONEKTOR DAN FUNGSI

B. Rangkaian Paralel : Karakteristik rangkaian paralel

1. Tegangan yang mengalir tiap
tahanan besarnya sama
( VT = V1 = V2 )
2. Arus yang mengalir tiap tahanan
berbeda-beda tergantung nilai suatu
tahanan
3. Nilai tahanan total lebih kecil dari
nilai tahanan manapun juga
1 1 1
= +
Rp R1 R2
4. Total arus rangkaian adalah jumlah
arus yang ada tiap cabang
( I = I1 + I2 )

34
 General Tools MT-11011
PPKD
Jakarta Utara KOMPONEN SISTEM KELISTRIKAN DAN
WIRING DIAGRAM

Sistem kelistrikan BeAT

35
 General Tools MT-11011
KOMPONEN SISTEM KELISTRIKAN DAN
WIRING DIAGRAM

Sistem kelistrikan BeAT

36 (logo MD)
36
 PPKD General Tools MT-11011
Jakarta Utara

Terima Kasih Atas Perhatiannya

37
