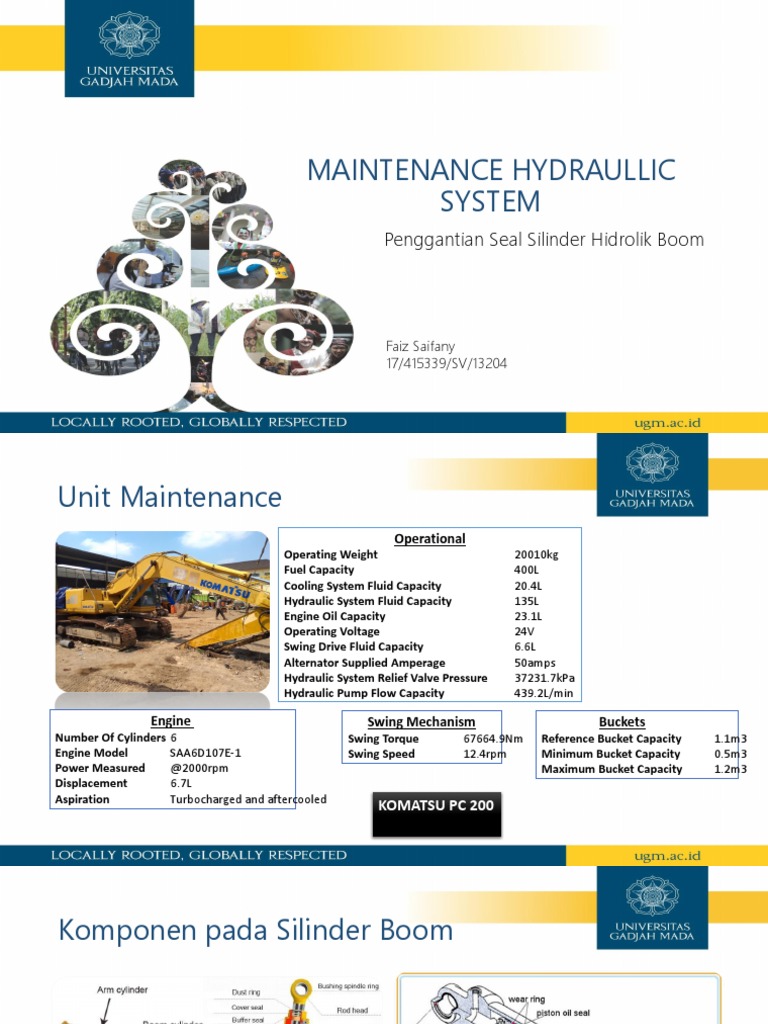

MAINTENANCE HYDRAULLIC

SYSTEM
Penggantian Seal Silinder Hidrolik Boom

Faiz Saifany
17/415339/SV/13204
Unit Maintenance
Operational
Operating Weight 20010kg
Fuel Capacity 400L
Cooling System Fluid Capacity 20.4L
Hydraulic System Fluid Capacity 135L
Engine Oil Capacity 23.1L
Operating Voltage 24V
Swing Drive Fluid Capacity 6.6L
Alternator Supplied Amperage 50amps
Hydraulic System Relief Valve Pressure 37231.7kPa
Hydraulic Pump Flow Capacity 439.2L/min

Engine Swing Mechanism Buckets

Number Of Cylinders 6 Swing Torque 67664.9Nm Reference Bucket Capacity 1.1m3
Engine Model SAA6D107E-1 Swing Speed 12.4rpm Minimum Bucket Capacity 0.5m3
Power Measured @2000rpm Maximum Bucket Capacity 1.2m3
Displacement 6.7L
Aspiration Turbocharged and aftercooled
KOMATSU PC 200
Komponen pada Silinder Boom

Source Image:
• https://www.alibaba.com/product-detail/hydraulic-arm-and-boom-cylinder-for_60597307283.html
• https://indonesian.alibaba.com/product-detail/excavator-hydraulic-arm-cylinder-940926167.html
Langkah Maintenance Sistem Hidrolik

1. Melepas Cover
Membuka penutup dari
Hydraullic Oil tank
menggunakan
Extension
Langkah Maintenance Sistem Hidrolik

2. Melepas Baut Penutup Pin Boom (Pin Boom Cover)

Baut
Langkah Maintenance Sistem Hidrolik

3. Melepas Greasing Nipple

Greasing Nipple

Dust Ring
Langkah Maintenance Sistem Hidrolik

4. Melepas Pin Boom Silinder

Dilakukan dengan cara memasang
crane manual terlebih dahulu,
mekanik kemudian dipukul menggunakan
palu pada permukaan belakang Pin
Boom
Pin Boom

Crane Manual
Langkah Maintenance Sistem Hidrolik

5. Melepas Cylinder Hose Pipe

Cylinder Hose Pipe

Langkah Maintenance Sistem Hidrolik

6. Melepas Cylinder Head

Baut

Cylinder Head
Langkah Maintenance Sistem Hidrolik

7. Menarik Rod Head

Pipa pengungkit Dilakukan dengan cara

memasukkan pipa ke dalam
rod Head, kemudian ditarik
secara bersamaan

Rod head
Cylinder head
Langkah Maintenance Sistem Hidrolik

8. Melepaskan Piston Rod menggunakan kunci khusus

Untuk mempermudah
pengerjaan, gunakan palu
besi pada kunci khusus
Langkah Maintenance Sistem Hidrolik

9. Melepas Seal Boom

Lepaskan seal pada cylinder

head, dan juga piston rod
Langkah Maintenance Sistem Hidrolik

10. Bersihkan cylinder head dan piston rod

Langkah Maintenance Sistem Hidrolik

11. Pasang seal yang baru

Piston Seal
Langkah Maintenance Sistem Hidrolik

12. Pasang kembali Cylinder rod pada Cylinder barrel

Cylinder head
Pemasangan bisa dilakukan
menggunakan crane atau 4 orang
mekanik, kemudian perhatikan
posisi batu head cylinder dengan
cylinder barrel.

Cylinder barrel
Kesimpulan dan Saran

• Seal dari boom mengalami kerusakan, yang dimana dapat menyebabkan

kebocoran oli hidrolik
• Penggantian seal silinder boom harus dilakukan secara berkala sesuai dengan
manual book
• Berhati hati ketika proses pelepasan dan pemasangan silinder boom
• Keterlambatan penggantian dapat menyebabkan kerusakan jangka panjang
pada unit.
