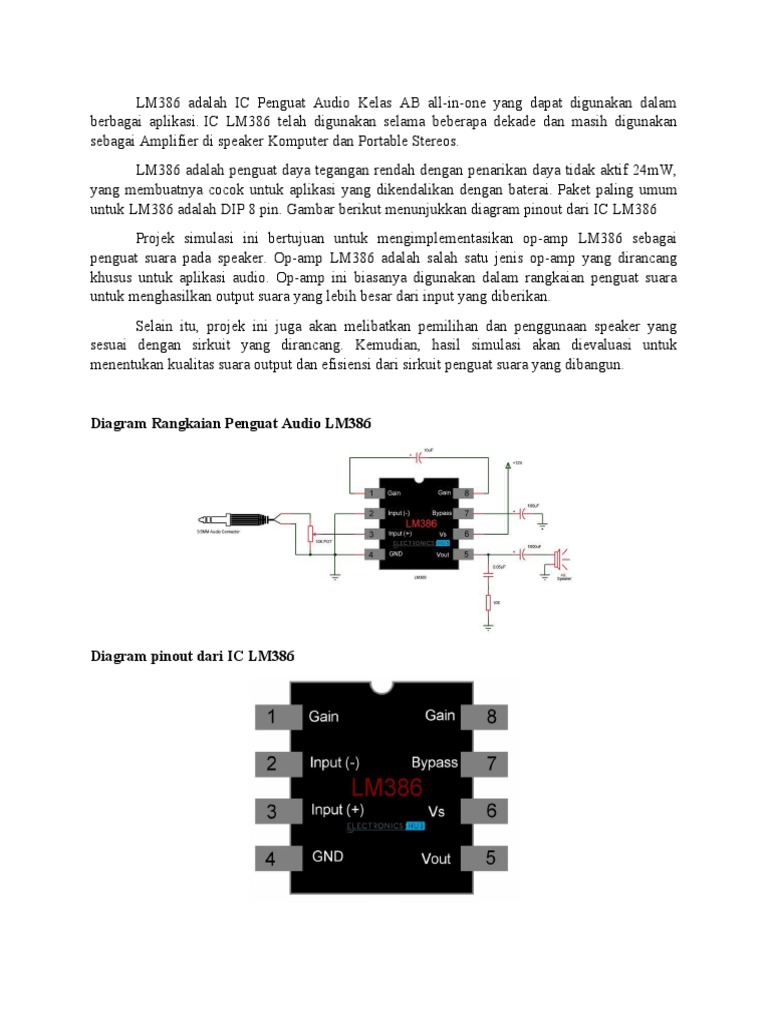

LM386 adalah IC Penguat Audio Kelas AB all-in-one yang dapat digunakan dalam

berbagai aplikasi. IC LM386 telah digunakan selama beberapa dekade dan masih digunakan
sebagai Amplifier di speaker Komputer dan Portable Stereos.
LM386 adalah penguat daya tegangan rendah dengan penarikan daya tidak aktif 24mW,
yang membuatnya cocok untuk aplikasi yang dikendalikan dengan baterai. Paket paling umum
untuk LM386 adalah DIP 8 pin. Gambar berikut menunjukkan diagram pinout dari IC LM386
Projek simulasi ini bertujuan untuk mengimplementasikan op-amp LM386 sebagai
penguat suara pada speaker. Op-amp LM386 adalah salah satu jenis op-amp yang dirancang
khusus untuk aplikasi audio. Op-amp ini biasanya digunakan dalam rangkaian penguat suara
untuk menghasilkan output suara yang lebih besar dari input yang diberikan.
Selain itu, projek ini juga akan melibatkan pemilihan dan penggunaan speaker yang
sesuai dengan sirkuit yang dirancang. Kemudian, hasil simulasi akan dievaluasi untuk
menentukan kualitas suara output dan efisiensi dari sirkuit penguat suara yang dibangun.

Diagram Rangkaian Penguat Audio LM386

Diagram pinout dari IC LM386

Komponen yang Dibutuhkan

 IC Penguat Audio LM386

 Kapasitor 1000µF
 Kapasitor 100µF
 Kapasitor 10µF
 Kapasitor 0,05 µF (dua Kapasitor Keramik 0,1 µF secara seri akan melakukan pekerjaan
itu)
 Potensiometer 10 KΩ (untuk kontrol volume input – Kami tidak menghubungkan ini)
 Resistor 10 Ω (1/4 Watt)
 4 Ω Pembicara
 Catu Daya 12V
 Menghubungkan Kabel
 Papan tempat memotong roti

Karakteristik OP AMP LM386

1. Tegangan operasi: LM386 dapat bekerja pada tegangan supply 4 hingga 12 volt DC.
2. Gain: LM386 memiliki gain internal yang tinggi, dengan rentang gain dari 20 hingga 200
kali.
3. Frekuensi Cutoff: Frekuensi cutoff dari LM386 dapat diatur dengan mengubah nilai
resistor dan kapasitor yang digunakan dalam rangkaian. Rentang frekuensi cutoff yang
dapat dicapai adalah antara 40 Hz hingga 15 kHz.
4. Input impedance: Input impedance dari LM386 sekitar 50 kohm.
5. Output impedance: Output impedance dari LM386 sekitar 8 ohm.
6. Distorsi: Distorsi harmonik total dari LM386 pada gain maksimum biasanya kurang dari
0,2%.
7. Proteksi termal: LM386 memiliki fitur proteksi termal yang mengurangi risiko kerusakan
pada op-amp jika terjadi overheat.
8. Packaging: LM386 tersedia dalam bentuk DIP (Dual In-line Package) dan SOIC (Small
Outline Integrated Circuit) dengan berbagai jumlah pin.
