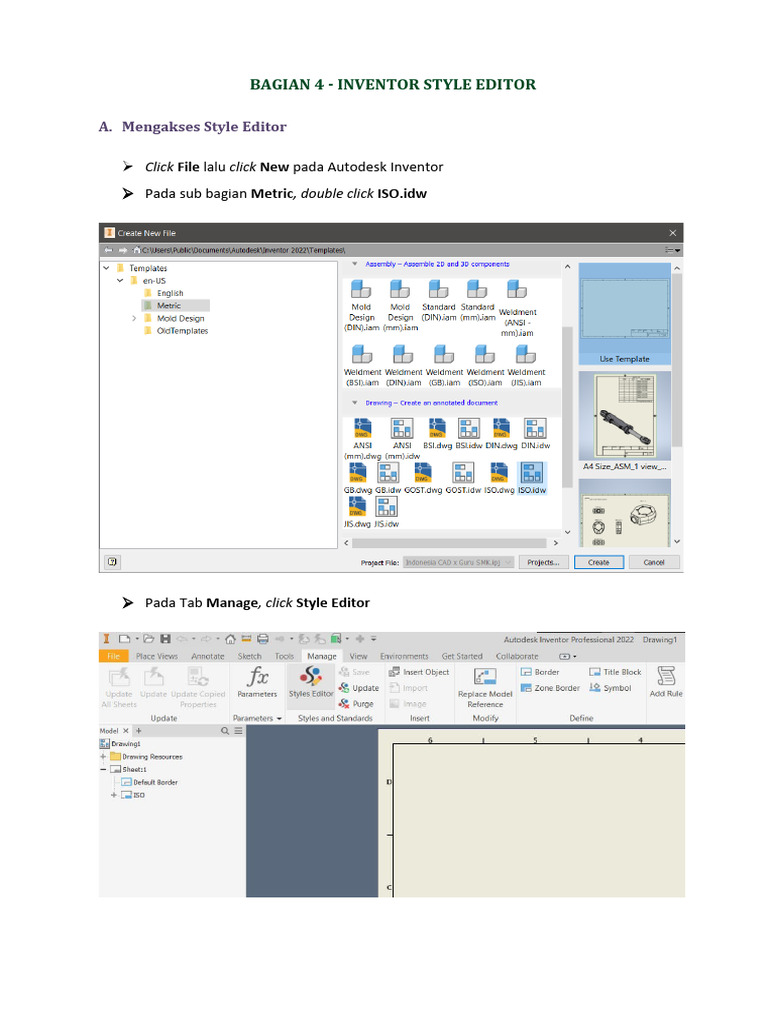

BAGIAN 4 - INVENTOR STYLE EDITOR

A. Mengakses Style Editor

 Click File lalu click New pada Autodesk Inventor

 Pada sub bagian Metric, double click ISO.idw

 Pada Tab Manage, click Style Editor

  Akan terbuka jendela baru yaitu Style and Standard Editor. Pada jendela ini, kita
akan mengatur beberapa bagian supaya gambar yang dihasilkan dapat sesuai
dengan standar ISO

B. Configurasi Style Editor

1. Membuat dan Mengaktifkan Style Standar

Untuk mengatur style, kita akan memulai dengan membuat standar baru. Adapun cara
pembuatan yaitu sebagai berikut:

 Click kanan pada Default Standard ISO lalu pilih New Style
  Isikan kolom nama sesuai yang kita inginkan dan kemudian click OK

 Selanjutnya kita harus mengaktifkan standar yang telah kita buat dengan click
kanan pada Gambar Teknik ISO kemudian pilih Active

2. Mengatur Arah Arsir

 Click dropdown menu Preset Value lalu pilih Section Hatch Angle
Mechanical Engineering CAD Bootcamp 3.0

 Delete Hatch Angle dan sisakan 0,00 dan 90,00 derajat seperti gambar berikut

inovasicad.id | 0857-1567-5288 indonesiacad.com - 4

Mechanical Engineering CAD Bootcamp 3.0
3. Mengatur Proyeksi dan Label Pandangan

 Click Tab View Preference kemudian atur proyeksi sesuai kebutuhan

 Click dropdown menu View Label Default

 Atur label Section seperti gambar berikut

inovasicad.id | 0857-1567-5288 indonesiacad.com - 5

Mechanical Engineering CAD Bootcamp 3.0

 Atur label Detail seperti gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 6

Mechanical Engineering CAD Bootcamp 3.0
4. Mengatur Text

 Pada bagian Text click Note Text (ISO). Atur Font, Text Height, dan Justification
seperti gambar berikut kemudian click Save

 Click pada Label Text (ISO). Atur Font, Text Height, dan Justification seperti gambar
berikut kemudian click Save

 Click kanan pada Label Text (ISO) lalu pilih New Style. Isikan kolom nama sesuai
yang kita inginkan dan kemudian click OK.

inovasicad.id | 0857-1567-5288 indonesiacad.com - 7

Mechanical Engineering CAD Bootcamp 3.0

 Atur Font, Text Height, dan Justification seperti gambar berikut kemudian click
Save. Surface Texture Text ini akan kita gunakan pada Surface Texture Symbol

5. Mengatur Surface Texture Symbol

 Pada bagian Surface Texture click Surface Texture (ISO). Atur Text Style dan
Standard Reference seperti gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 8

Mechanical Engineering CAD Bootcamp 3.0

6. Mengatur Part List

 Pada bagian Part List click Part List (ISO). Atur Heading & Table Setting seperti
gambar berikut

 Click Column Chooser kemudian akan muncul jendela Part List Column Chooser.
Atur Selected Properties seperti gambar berikut kemudian click OK. Kita dapat
menambahkan kolom yang dibutuhkan dengan click Add dan mengatur posisi
kolom dengan click Move Up atau Move Down

inovasicad.id | 0857-1567-5288 indonesiacad.com - 9

Mechanical Engineering CAD Bootcamp 3.0

 Atur Width pada Default Columns Setting seperti gambar berikut kemudian click
Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 10

Mechanical Engineering CAD Bootcamp 3.0
7. Mengatur Jenis Garis Brake Out Line

 Pada bagian Object Default click Object Default (ISO). Atur Layer untuk Break Out
Line menjadi Hatch (ISO) seperti gambar berikut kemudian click Save

8. Mengatur Panah / Leader

 Pada bagian Leader click General (ISO). Atur Terminator dan Extension Line seperti
gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 11

Mechanical Engineering CAD Bootcamp 3.0
 Pada bagian Leader click Alternate (ISO). Atur Terminator dan Extension Line
seperti gambar berikut kemudian click Save

 Pada bagian Leader click Datum (ISO). Atur Terminator dan Extension Line seperti
gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 12

Mechanical Engineering CAD Bootcamp 3.0
 Pada bagian Leader click Large (ISO). Atur Terminator dan Extension Line seperti
gambar berikut kemudian click Save

9. Mengatur Jenis dan Ketebalan Garis / Layer

 Pada bagian Layer, kita dapat mengatur jenis garis, warna, dan ketebalan garis yang
kita gunakan. Atur Line Type, Line Weight dan Appearance (opsional) seperti
gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 13

Mechanical Engineering CAD Bootcamp 3.0
10.Mengatur Arsiran

 Pada bagian Hatch click Hatch (ISO). Atur Pattern, Angle, & Scale seperti gambar
berikut kemudian click Save

11.Mengatur Dimensi / Ukuran

 Pada bagian Dimension click Default (ISO). Atur Tab Units seperti gambar berikut

inovasicad.id | 0857-1567-5288 indonesiacad.com - 14

Mechanical Engineering CAD Bootcamp 3.0
 Atur Tab Display seperti gambar berikut

 Atur Tab Text seperti gambar berikut

inovasicad.id | 0857-1567-5288 indonesiacad.com - 15

Mechanical Engineering CAD Bootcamp 3.0
 Atur Tab Notes and Leaders seperti gambar berikut kemudian click Save

12.Mengatur Balloon

 Pada bagian Balloon click Balloon (ISO). Atur Sub-styles dan Default Offset seperti
gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 16

Mechanical Engineering CAD Bootcamp 3.0
13.Export Style dan Standar

Kita dapat menyimpan data Style and Standard Editor yang telah kita buat. Data ini nantinya
dapat kita Import pada gambar lain agar tidak perlu melakukan pengaturan ulang. Adapun
langkahnya yaitu sebagai berikut:

 Click kanan pada Gambar Teknik ISO (nama standar yang kita ingin export) lalu pilih
Export…

 Isikan nama files sesuai yang kita inginkan dan kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 17

Mechanical Engineering CAD Bootcamp 3.0
BAGIAN 5 – DRAWING TEMPLATE

A. Menghapus Border dan Title Block

Untuk membuat drawing template, kita akan memulai dengan menghapus garis tepi dan title
block yang sudah ada. Adapun langkahnya yaitu sebagai berikut:

 Pada bagian Sheet:1 click kanan pada ISO lalu pilih Delete

 Click kanan pada Default Border lalu pilih Delete seperti gambar berikut

B. Mengatur Ukuran Kertas

 Click kanan pada Sheet:1 lalu pilih Edit Sheet

inovasicad.id | 0857-1567-5288 indonesiacad.com - 18

Mechanical Engineering CAD Bootcamp 3.0

 Atur Format dan Orientation sesuai kebutuhan kemudian click OK

C. Membuat Border Baru

 Pada bagian Drawing Resources click kanan pada Border lalu pilih Define New Border

inovasicad.id | 0857-1567-5288 indonesiacad.com - 19

Mechanical Engineering CAD Bootcamp 3.0

 Buat Rectangle dan berikan dimensi seperti gambar berikut

 Click Finish Sketch

 Isikan nama border (A3) seperti gambar berikut kemudian click Save

inovasicad.id | 0857-1567-5288 indonesiacad.com - 20

Mechanical Engineering CAD Bootcamp 3.0
 Click kanan pada A3 kemudian click Insert seperti gambar berikut

D. Membuat Title Block dan Menyimpan Drawing Template

 Pada bagian Drawing Resources click kanan pada Title Block lalu pilih Define New
Title Block seperti gambar berikut

 Buat title block yang kita inginkan
