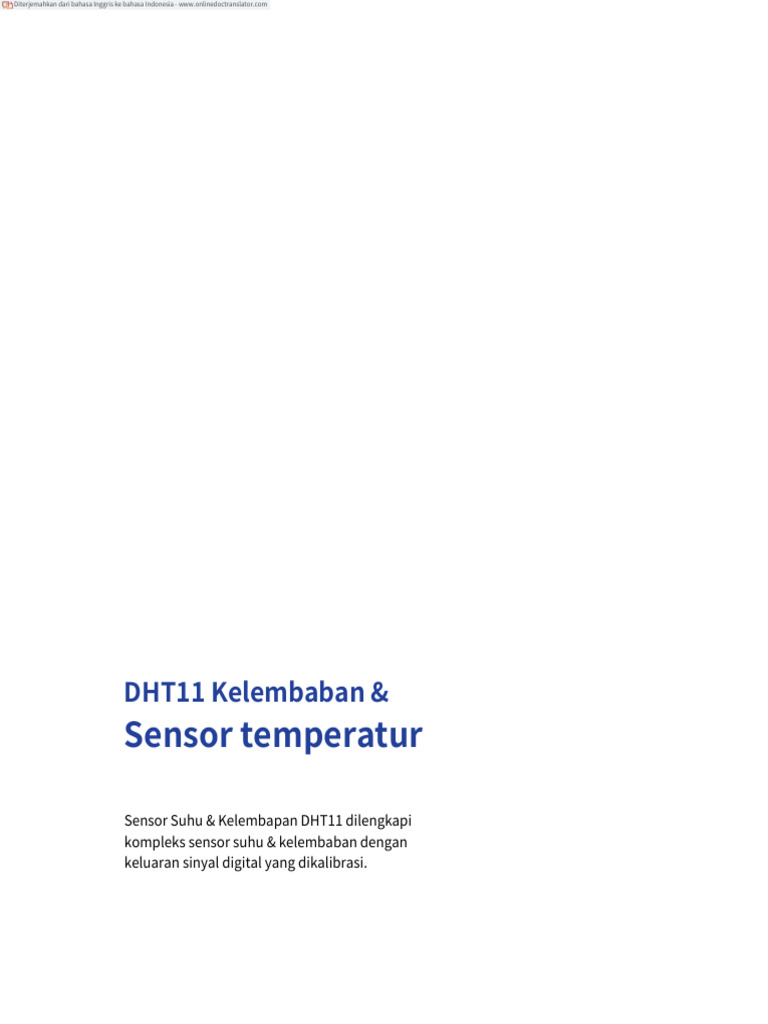

DHT11 Kelembaban &
Sensor temperatur
Sensor Suhu & Kelembapan DHT11 dilengkapi
kompleks sensor suhu & kelembaban dengan
keluaran sinyal digital yang dikalibrasi.
Sensor Kelembaban & Suhu DHT
11
1. Perkenalan
Sensor Suhu & Kelembapan DHT11 dilengkapi sensor suhu & kelembaban
kompleks dengan keluaran sinyal digital yang dikalibrasi. Dengan menggunakan teknik akuisisi sinyal
digital eksklusif dan teknologi penginderaan suhu & kelembaban, ini menjamin keandalan yang tinggi
dan stabilitas jangka panjang yang sangat baik. Sensor ini mencakup komponen pengukuran
kelembaban tipe resistif dan komponen pengukuran suhu NTC, dan terhubung ke mikrokontroler 8-bit
berkinerja tinggi, menawarkan kualitas luar biasa, respons cepat, kemampuan anti-interferensi, dan
efektivitas biaya.
Halaman | 2
Setiap elemen DHT11 dikalibrasi secara ketat di laboratorium sehingga sangat akurat dalam kalibrasi
kelembapan. Koefisien kalibrasi disimpan sebagai program dalam memori OTP, yang digunakan oleh
proses pendeteksian sinyal internal sensor. Antarmuka serial kabel tunggal membuat integrasi sistem
menjadi cepat dan mudah. Ukurannya yang kecil, konsumsi daya yang rendah, dan transmisi sinyal
hingga 20 meter menjadikannya pilihan terbaik untuk berbagai aplikasi, termasuk aplikasi yang paling
menuntut. Komponennya adalah paket pin baris tunggal 4-pin. Lebih mudah untuk terhubung dan
paket khusus dapat disediakan sesuai permintaan pengguna.
2. Spesifikasi Teknis:
Ringkasan:
Barang Pengukuran Kelembaban Suhu Resolusi Kemasan
Jangkauan Ketepatan Ketepatan
DHT11 20-90% RH ±5％RH ±2℃ 1 4 Pin Tunggal
0-50℃ Baris
Halaman | 3
Spesifikasi Detil:
Parameter Kondisi Minimum Khas Maksimum
Kelembaban
Resolusi 1% RH 1% RH 1% RH
8 sedikit
Pengulangan ±1% RH
Ketepatan 25℃ ±4% RH
0-50℃ ±5% RH
Dapat dipertukarkan Sepenuhnya Dapat Dipertukarkan
Pengukuran 0℃ 30% RH 90% RH
Jangkauan
25℃ 20% RH 90% RH
50℃ 20% RH 80% RH
Waktu merespon 1/e(63%)25℃, 6S 10 detik 15 S
(Detik) 1m/s Udara
Histeresis ±1% RH
Jangka panjang Khas ±1%RH/tahun
Stabilitas
Suhu
Resolusi 1℃ 1℃ 1℃
8 sedikit 8 sedikit 8 sedikit
Pengulangan ±1℃
Ketepatan ±1℃ ±2℃
Pengukuran 0℃ 50℃
Jangkauan
Waktu merespon 1/e(63%) 6S 30 detik
(Detik)
Halaman | 4
3. Aplikasi Khas (Gambar 1)
Gambar 1 Aplikasi Khas
Catatan: 3Pin ‒ Batal; MCU = Komputer Mikro Unite atau Komputer chip tunggal
Jika kabel penghubung lebih pendek dari 20 meter, disarankan menggunakan resistor pull-up 5K;
bila kabel penghubung lebih panjang dari 20 meter, pilih resistor pull-up yang sesuai
diperlukan.
4. Daya dan Pin
Catu daya DHT11 adalah 3-5.5V DC. Saat daya dialirkan ke sensor, jangan mengirimkan instruksi apa
pun ke sensor dalam waktu satu detik untuk melewati status tidak stabil. Satu kapasitor bernilai 100nF
dapat ditambahkan antara VDD dan GND untuk penyaringan daya.
5. Proses Komunikasi: Antarmuka Serial (Kabel Tunggal Dua Arah)
Format data bus tunggal digunakan untuk komunikasi dan sinkronisasi antara sensor MCU
dan DHT11. Satu proses komunikasi sekitar 4ms.
Data terdiri dari bagian desimal dan integral. Transmisi data yang lengkap adalah40bit, dan sensor mengirimbit
data yang lebih tinggiPertama.
Format data:Data RH integral 8bit + data RH desimal 8bit + data T integral 8bit + T desimal 8bit
data + jumlah cek 8bit. Jika transmisi data benar, check-sum harus berupa 8bit terakhir dari "8bit
data RH integral + 8bit data RH desimal + 8bit data T integral + 8bit data T desimal".
Halaman | 5
5.1 Proses Komunikasi Secara Keseluruhan (Gambar 2, di bawah)
Ketika MCU mengirimkan sinyal start, DHT11 berubah dari mode konsumsi daya rendah ke mode
berjalan, menunggu MCU menyelesaikan sinyal start. Setelah selesai, DHT11 mengirimkan sinyal
respons data 40-bit yang mencakup informasi kelembaban dan suhu relatif ke MCU. Pengguna dapat
memilih untuk mengumpulkan (membaca) beberapa data. Tanpa sinyal start dari MCU, DHT11 tidak
akan memberikan sinyal respon ke MCU. Setelah data dikumpulkan, DHT11 akan berubah ke mode
konsumsi daya rendah hingga menerima sinyal mulai dari MCU lagi.
Gambar 2 Proses Komunikasi Secara Keseluruhan
5.2 MCU Mengirim Sinyal Mulai ke DHT (Gambar 3 di bawah)
Data Status bebas bus tunggal berada pada level tegangan tinggi. Ketika komunikasi antara MCU dan DHT11
dimulai, program MCU akan mengatur level tegangan Data Single-bus dari tinggi ke rendah dan proses ini harus
memakan waktu setidaknya 18ms untuk memastikan deteksi DHT terhadap sinyal MCU, kemudian MCU akan
menarik tegangan dan menunggu 20 -40us untuk tanggapan DHT.
Gambar 3 MCU Mengirimkan Sinyal Mulai & Respons DHT
Halaman | 6
5.3 Respons DHT terhadap MCU (Gambar 3 di atas)
Setelah DHT mendeteksi sinyal start, ia akan mengirimkan sinyal respons tingkat tegangan rendah, yang berlangsung
selama 80us. Kemudian program DHT mengatur level tegangan Data Single-bus dari rendah ke tinggi dan menyimpannya
selama 80us untuk persiapan DHT mengirim data.
Ketika DATA Single-Bus berada pada level tegangan rendah, ini berarti DHT mengirimkan sinyal respons.
Setelah DHT mengirimkan sinyal respons, ia menarik tegangan dan menyimpannya selama 80us dan
bersiap untuk transmisi data.
Ketika DHT mengirim data ke MCU, setiap bit data dimulai dengan level tegangan rendah 50us dan panjang
sinyal level tegangan tinggi berikutnya menentukan apakah bit data adalah "0" atau "1" (lihat Gambar 4 dan
5 di bawah).
Gambar 4 Indikasi Data “0”.
Halaman | 7
Gambar 5 Data "1" Indikasi
Jika sinyal respon dari DHT selalu berada pada level tegangan tinggi, hal ini menunjukkan bahwa DHT tidak
merespon dengan baik dan harap periksa sambungannya. Ketika data bit terakhir ditransmisikan, DHT11
menurunkan level tegangan dan menyimpannya selama 50us. Kemudian tegangan Single-Bus akan ditarik oleh
resistor untuk mengembalikannya ke status bebas.
6. Karakteristik Listrik
VDD=5V, T=25℃ (kecuali dinyatakan lain)
Kondisi Minimum Khas Maksimum
Sumber Daya listrik DC 3V 5V 5.5V
Saat ini Ukur 0,5mA 2,5mA
Memasok
Rata-rata 0,2mA 1mA
Bersiap 100uA 150uA
Contoh Kedua 1
periode
Catatan: Periode pengambilan sampel pada interval tidak boleh kurang dari 1 detik.
7. Perhatian penerapan
(1) Kondisi pengoperasian
Menerapkan sensor DHT11 di luar jangkauan kerjanya yang disebutkan dalam lembar data ini dapat mengakibatkan
pergeseran/perbedaan sinyal RH sebesar 3%. Sensor DHT11 dapat pulih ke status terkalibrasi secara bertahap ketika
kembali ke kondisi pengoperasian normal dan bekerja dalam jangkauannya. Silakan lihat (3) dari
Halaman | 8
detik ini untuk mempercepat pemulihannya. Perlu diketahui bahwa pengoperasian sensor DHT11 dalam
kondisi kerja yang tidak normal akan mempercepat proses penuaan sensor.
(2) Perhatian terhadap bahan kimia
Uap dari bahan kimia dapat mengganggu elemen sensitif DHT dan menurunkan sensitivitasnya.
Kontaminasi bahan kimia tingkat tinggi dapat merusak sensor secara permanen.
(3) Proses restorasi ketika (1) & (2) terjadi
Langkah pertama: Jaga sensor DHT pada kondisi Suhu 50~60Celcius, kelembapan <10%RH
selama 2 jam;
Langkah kedua: Jaga sensor DHT pada kondisi Suhu 20~30Celcius, kelembaban
> 70%RH selama 5 jam.
(4) Suhu dll
Kelembapan relatif sangat bergantung pada suhu. Meskipun teknologi kompensasi suhu
digunakan untuk memastikan pengukuran RH yang akurat, sangat disarankan untuk menjaga
sensor kelembapan dan suhu bekerja pada suhu yang sama. DHT11 harus dipasang di tempat
yang sejauh mungkin dari bagian yang dapat menghasilkan panas.
(5) Cahaya dll
Paparan sinar matahari dan ultraviolet yang terlalu lama dapat menurunkan kinerja DHT.
(6) Kabel sambungan
Kualitas sambungan kabel akan mempengaruhi kualitas dan jarak komunikasi dan disarankan
menggunakan kabel pelindung berkualitas tinggi.
(7) Perhatian lainnya
* Suhu pengelasan harus di bawah 260 Celcius dan kontak harus memakan waktu kurang dari 10
detik.
* Hindari menggunakan sensor dalam kondisi embun.
* Jangan gunakan produk ini di perangkat keselamatan atau penghentian darurat atau kejadian lain apa pun yang menyebabkan kegagalan
DHT11 dapat menyebabkan cedera diri.
* Penyimpanan: Simpan sensor pada suhu 10-40℃,kelembaban <60%RH.
Penafian
Ini adalah versi terjemahan dari lembar data pabrikan. OSEPP tidak bertanggung jawab atas
keakuratan informasi yang diterjemahkan.
